Стереомикроскоп MAGUS Stereo A6

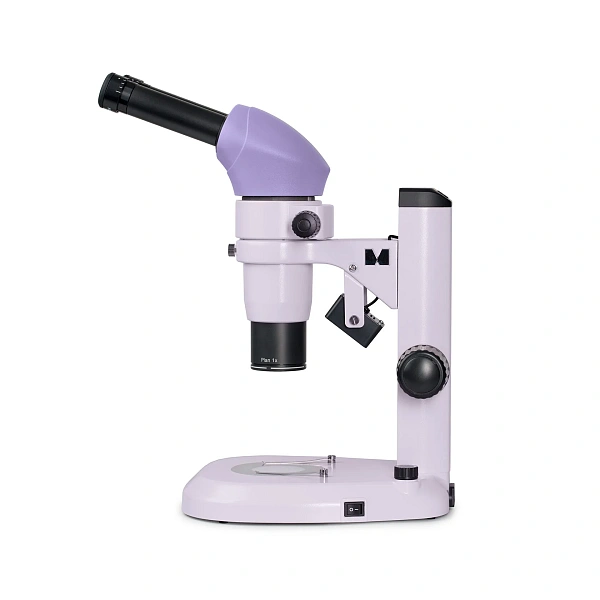

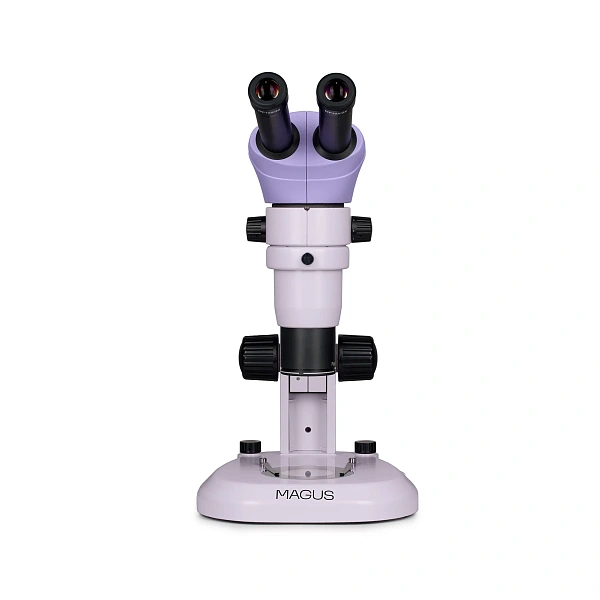

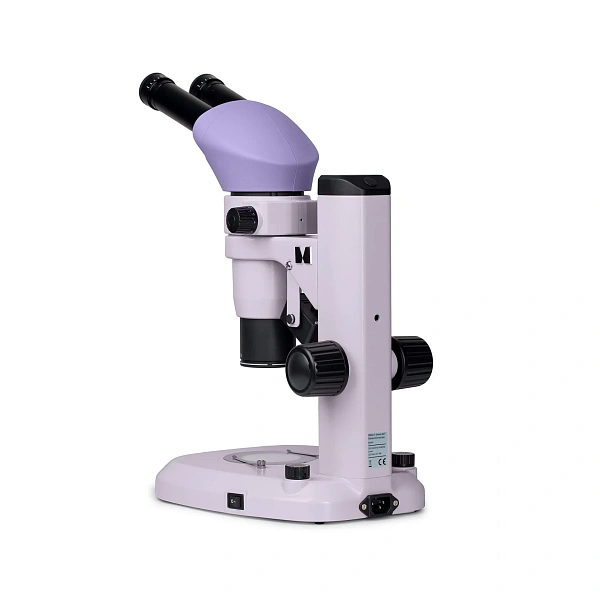

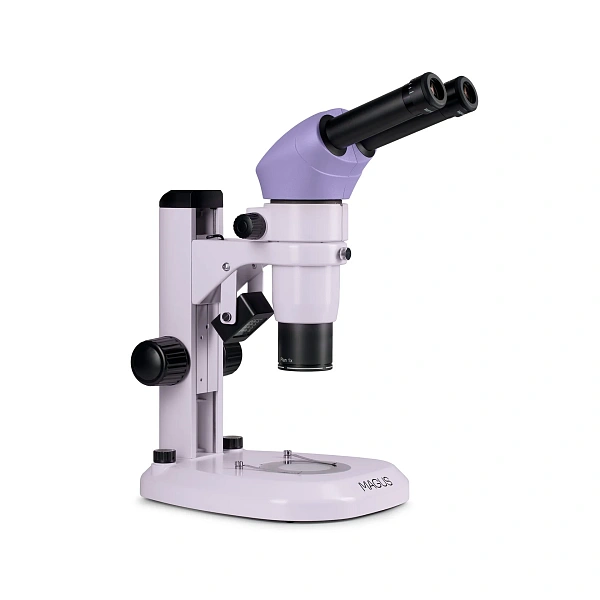

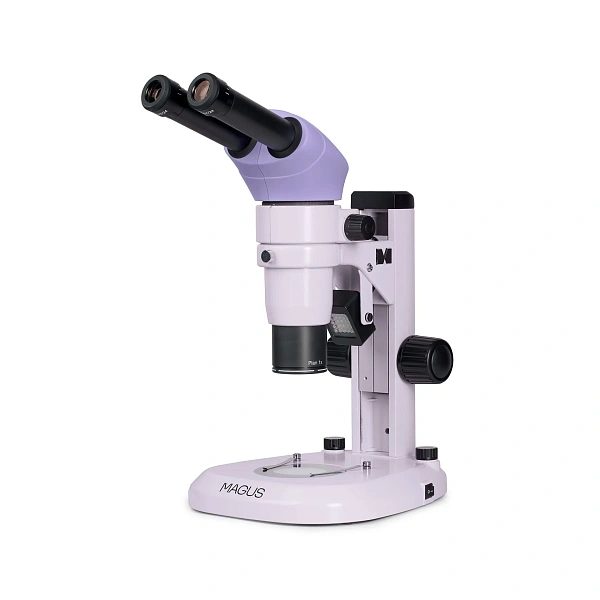

MAGUS Stereo A6 — бинокулярный стереомикроскоп со схемой Аббе для наблюдения объёмных объектов и работы с их поверхностью. Проходящий и отражённый свет позволяют исследовать прозрачные препараты и непрозрачные детали в лаборатории или при производственном контроле.
MAGUS Stereo A6 — бинокулярный стереомикроскоп со схемой Аббе для наблюдения объёмных объектов и работы с их поверхностью. Проходящий и отражённый свет позволяют исследовать прозрачные препараты и непрозрачные детали в лаборатории или при производственном контроле.
Принцип работы
Общий главный объектив собирает свет от образца, после чего изображение передаётся по двум параллельным оптическим каналам. Различие направлений наблюдения создаёт стереовосприятие рельефа, а трансфокатор плавно изменяет масштаб. Модульная оптическая схема предусматривает установку промежуточных компонентов, в том числе фотонасадки.
Ключевые особенности: Стереомикроскоп MAGUS Stereo A6
· Общий планахроматический главный объектив 1× с рабочим расстоянием 78 мм.
· Плавное штатное увеличение 8–50× с окулярами 10×.
· Бинокулярная насадка с наклоном 20°.
· Диоптрийная настройка каждого окуляра.
· Нижняя LED-подсветка 6 Вт и верхнее косое LED-освещение 3 Вт.
· Стеклянная и чёрно-белая пластины для выбора режима освещения и фона.
Области применения: Стереомикроскоп MAGUS Stereo A6
· Визуальная инспекция компонентов микроэлектроники и материалов.
· Наблюдение биологических объектов и препарирование.
· Исследование поверхностей и объёмных образцов в материаловедении.
· Осмотр археологических объектов и сравнительные экспертные исследования.
Технические возможности
Общее увеличение определяется произведением кратностей окуляра, трансфокатора и главного объектива. Штатная конфигурация 10× × 0,8–5× × 1× даёт 8–50×. Дополнительные окуляры и главные объективы расширяют диапазон до заявленных 2,4–200×; эти значения не относятся к базовому комплекту и не задают разрешающую способность.
Смена главного объектива меняет увеличение, поле и рабочее расстояние. Смена окуляров меняет масштаб и поле, сохраняя рабочее расстояние главного объектива. Для A6 предусмотрена грубая фокусировка; тонкий механизм из конфигурации A10 не перенесён.
Для цифровой съёмки необходимы промежуточная насадка с фотовыходом, C-mount-адаптер и камера. Подбор согласуют как единый комплект; измерения в плоскости изображения требуют калибровки при каждом используемом увеличении. Стереоскопическое восприятие само по себе не является количественной 3D-профилометрией.
Вопросы-Ответы
Есть ли готовый канал камеры?
В базовой конфигурации насадка бинокулярная. Для камеры нужны дополнительные фотонасадка с выходом и C-mount-адаптер.
Какое увеличение есть в комплекте?
Плавно от 8× до 50× с окулярами 10× и главным объективом 1×.
Есть ли тонкая фокусировка?
Нет, для A6 заявлена грубая фокусировка. Тонкая настройка в общем руководстве относится к A10.
Какие окуляры включены?
Руководство включает пару 10×/22 мм. Российская страница также указывает пару 10×/24 мм — её наличие нужно подтвердить.
Каково рабочее расстояние?
78 мм с главным объективом 1×. Это оптическое рабочее расстояние, а не гарантированная максимальная высота любой детали.
Характеристики Стереомикроскоп MAGUS Stereo A6
| Опция | Описание |
|---|---|
| Уточнить статус | Пара окуляров 10×/24 мм — по руководству; на сайте РФ заявлена в комплекте |
| Уточнить | Пары окуляров 15×/16 мм; 20×/12 мм |
| Уточнить | Главный объектив 0,3×, ахроматический |
| Уточнить; проверить класс коррекции | Главный объектив 0,5×; главный объектив 2× |
| Уточнить | Калибровочный слайд |
| Подобрать совместимый комплект | Промежуточная фотонасадка, C-mount-адаптер и камера |
- Основание со встроенным проходящим осветителем и питанием; штатив с грубой фокусировкой.
- Бинокулярная визуальная насадка — 1.

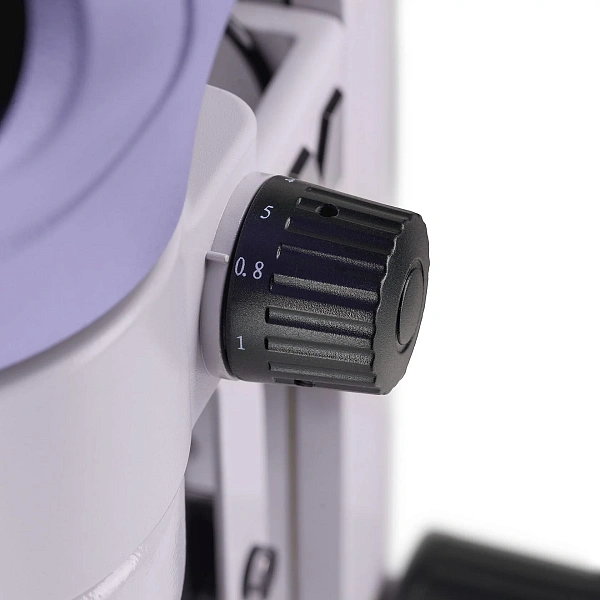

- Трансфокатор 0,8–5× и планахроматический главный объектив 1×.
- Окуляры 10×/22 мм с диоптрийной коррекцией — 2.
- Пара окуляров 10×/24 мм — заявлена на сайте РФ; по руководству опция, подтвердить поставку.
- Стеклянная и чёрно-белая пластины.
- Осветитель отражённого света косого освещения.
- Сетевой шнур, чехол, инструкция и гарантийный талон — по странице.
