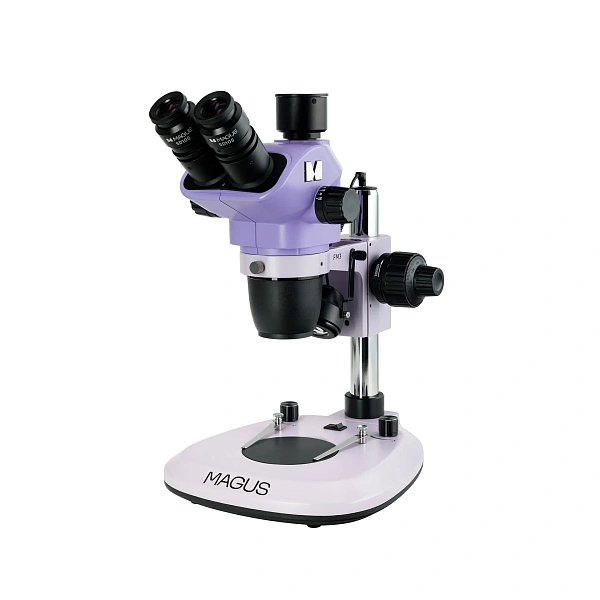

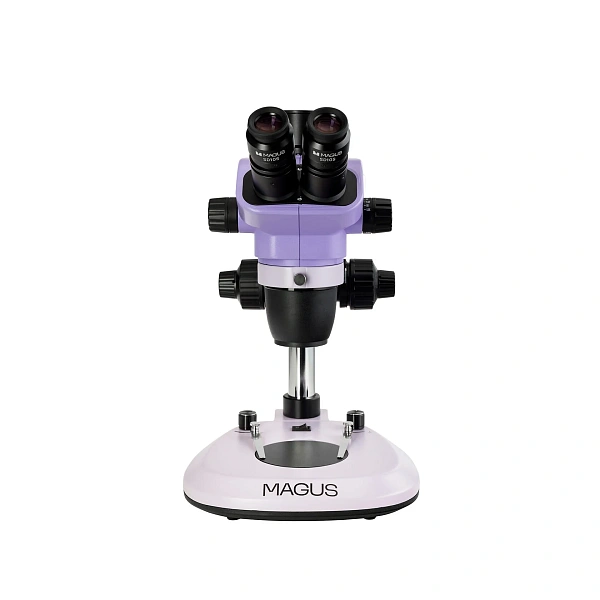

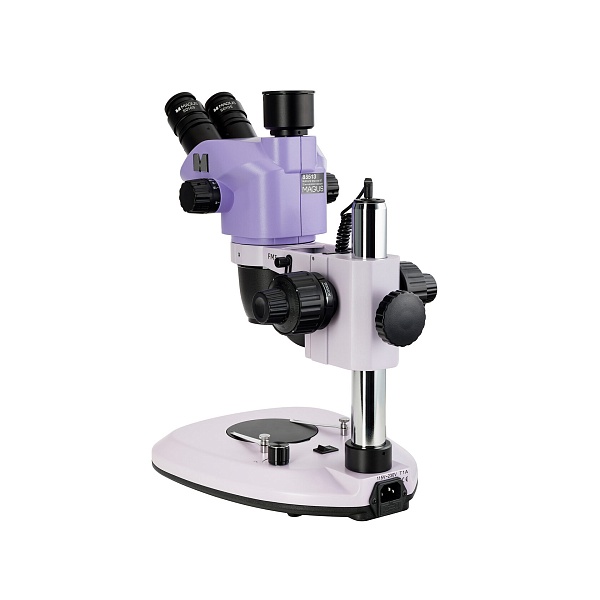

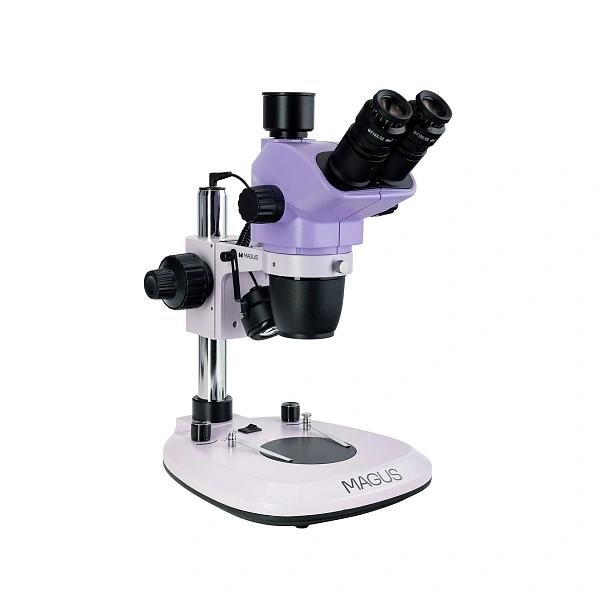

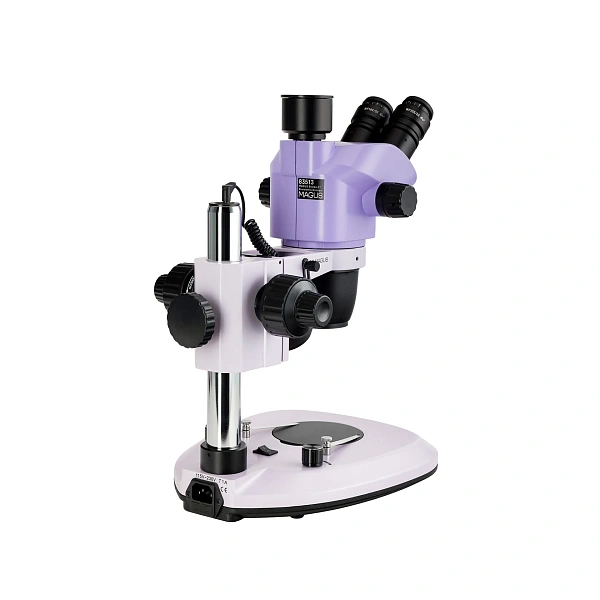

Стереомикроскоп MAGUS Stereo 8T
Стереомикроскоп для осмотра объёмных объектов и ручных операций под увеличением. Плавный зум, два встроенных осветителя и отдельный канал камеры подходят для контроля деталей, сборки, реставрации и работы с природными образцами.
Стереомикроскоп для осмотра объёмных объектов и ручных операций под увеличением. Плавный зум, два встроенных осветителя и отдельный канал камеры подходят для контроля деталей, сборки, реставрации и работы с природными образцами.
Принцип работы

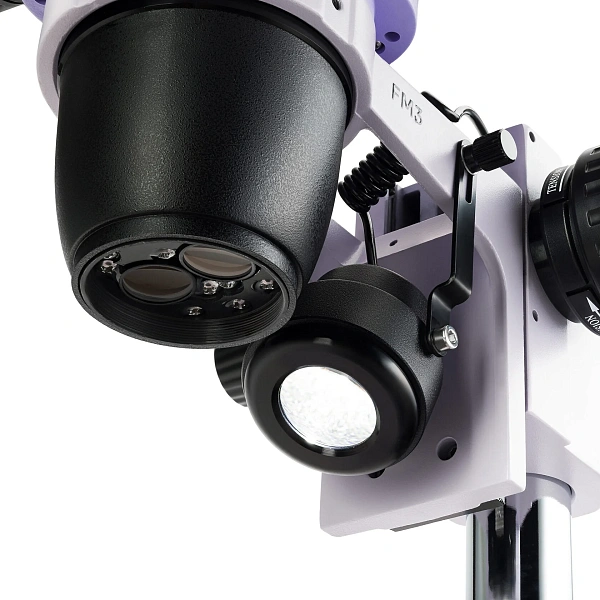

Оптическая схема Грену формирует два изображения объекта с разных направлений, создавая стереоскопическое восприятие рельефа. Объектив меняет масштаб плавно, сохраняя прямую ориентацию изображения. Верхний осветитель освещает непрозрачную поверхность под углом, нижний направляет свет через прозрачную пластину и светопропускающий образец.
Ключевые особенности: Стереомикроскоп MAGUS Stereo 8T
· Штатное увеличение 6,5–55×, коэффициент трансфокации около 8,4:1.
· Рабочее расстояние 105 мм без дополнительных насадок.

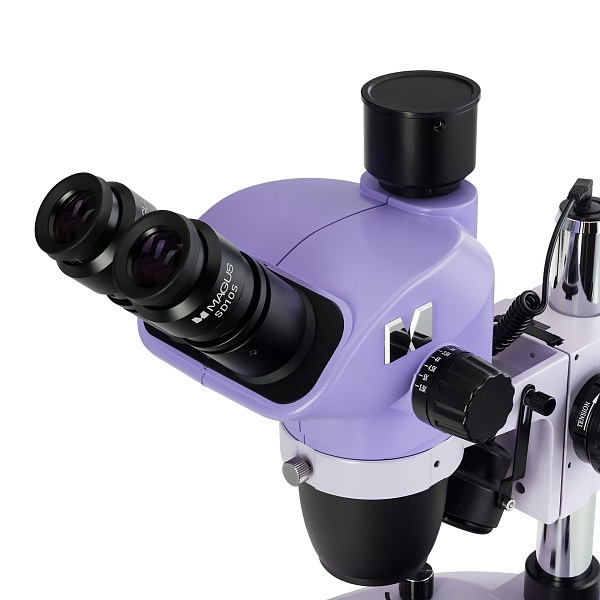

· Тринокулярная насадка с наклоном 45°, поворотом 360° и фиксацией.
· Окуляры 10×/22 мм с диоптрийной настройкой каждого окуляра.
· Грубая и тонкая фокусировка; раздельная регулировка яркости двух осветителей.

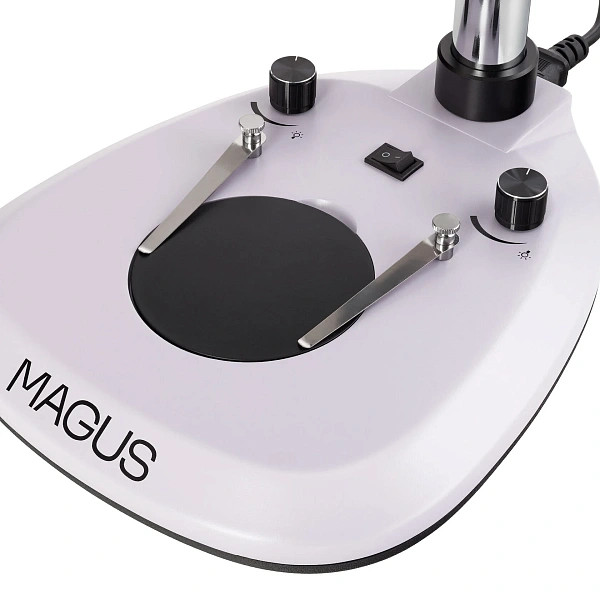

· Прозрачная и чёрно-белая пластины для выбора фона.
Области применения: Стереомикроскоп MAGUS Stereo 8T
· Визуальный контроль компонентов, сборка и пайка.
· Реставрация и работа с мелкими предметами.
· Исследование минералов и образцов материалов.
· Препарирование и наблюдение объёмных биологических объектов.
Технические возможности
Пара окуляров 10× и панкратический объектив 0,65–5,5× обеспечивают плавное увеличение 6,5–55×. Поле зрения при этом изменяется примерно от 33,8 до 4 мм. После настройки фокусировки и диоптрий производитель заявляет сохранение фокуса при изменении зума.
Дополнительная насадка 0,5× расширяет поле и увеличивает рабочее расстояние до 177 мм. Насадки 1,5× и 2× повышают кратность, сокращая рабочее расстояние до 47 и 26 мм. Замена окуляров меняет увеличение и поле, но не рабочее расстояние. Диапазон до 330× требует дополнительных окуляров и насадки; он не является штатным и не гарантирует пропорционального прироста разрешения.
Тонкая фокусировка помогает уточнять резкость на больших увеличениях; цена деления 2 мкм не задаёт точность измерения образца. Для съёмки нужны камера и согласованный адаптер C-mount. Руководство указывает распределение 80/20 между правым окуляром и каналом камеры; это не отношение общего потока двух окуляров к камере. Для измерений масштаб калибруют при каждом используемом положении зума и сочетании оптики. Поляризация, тёмное поле, кольцевое освещение и механический столик доступны при дооснащении.
Вопросы-Ответы
Какое увеличение доступно в комплекте?
Плавно от 6,5× до 55×. Расширение диапазона требует дополнительных окуляров или насадок.
Что нужно для подключения камеры?
Камера и подходящий C-mount-адаптер 0,5× или 1×. Адаптеры указаны как опции; противоречивую фразу руководства следует уточнить у поставщика.
Входит ли кольцевой осветитель?
Нет. В комплект входят нижний осветитель и верхний осветитель косого света; кольцевые варианты заказываются отдельно.
Меняется ли рабочее расстояние с насадкой?
Да: 0,5× даёт 177 мм, 1,5× — 47 мм, 2× — 26 мм. Штатное значение — 105 мм.
Есть ли тонкая фокусировка?
Да, предусмотрены коаксиальные рукоятки грубой и тонкой настройки. Цена деления тонкой фокусировки — 2 мкм.
Характеристики Стереомикроскоп MAGUS Stereo 8T
| Опция | Описание |
|---|---|
| Уточнить | Окуляр 10×/22 мм со шкалой |
| Уточнить | Пары окуляров 15×/16; 20×/12; 25×/9; 30×/8 мм |
| Уточнить | Насадки на объектив 0,5×; 1,5×; 2× |
| Уточнить | Адаптеры C-mount 0,5× и 1× |
| Подобрать модели | Цифровая камера; калибровочный слайд |
| Уточнить | Устройство простой поляризации; конденсор тёмного поля |
| Уточнить | Кольцевой осветитель: обычный, с поляризатором или с включением по секторам |
| Уточнить | Осветитель типа «гусиная шея» |
| Уточнить | Механический столик; ювелирный пинцет |
| Уточнить | Универсальный штатив с совместимым фокусировочным механизмом |
- Основание с проходящим осветителем и блоком питания; штатив с механизмом фокусировки.
- Оптическая голова: объектив и тринокулярная визуальная насадка — 1.
- Окуляры 10×/22 мм с удалённым зрачком и диоптрийной коррекцией — 2.
- Прозрачная и чёрно-белая пластины — по 1.
- Осветитель отражённого света косого освещения — 1.
- Сетевой шнур; предохранитель — по руководству.
- Чехол, руководство; гарантийный талон — по странице.
