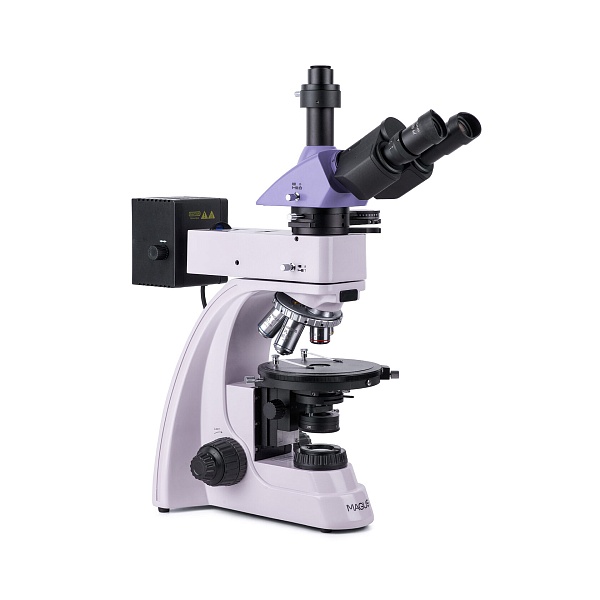

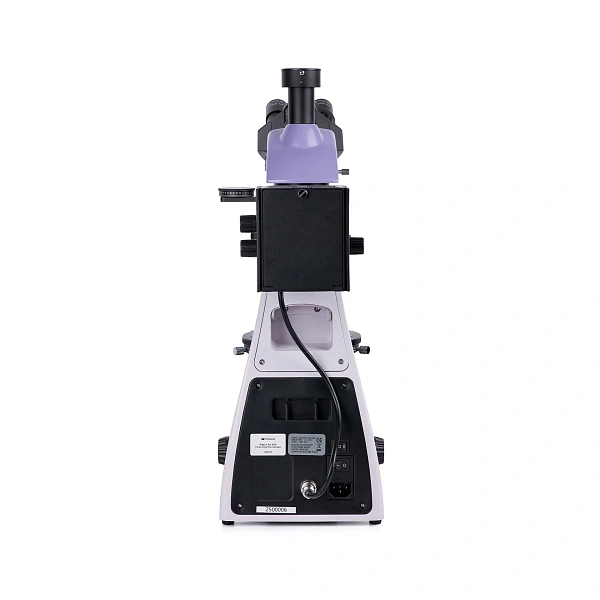

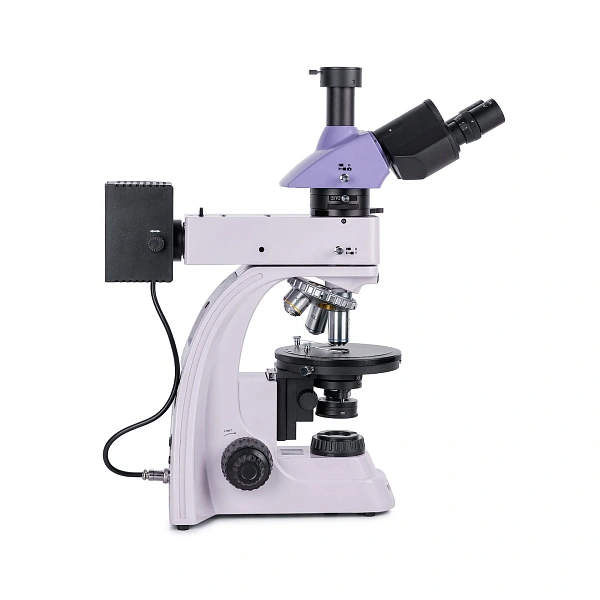

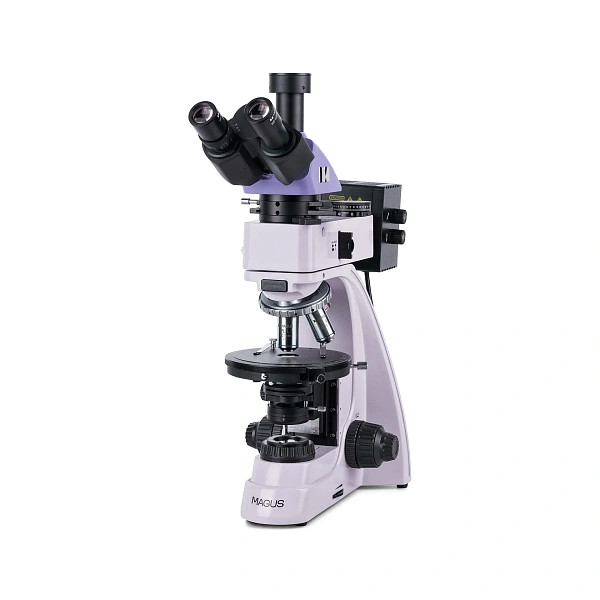

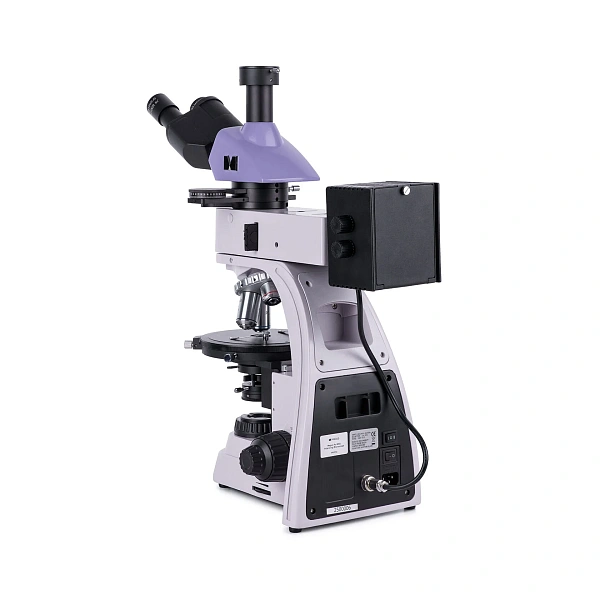

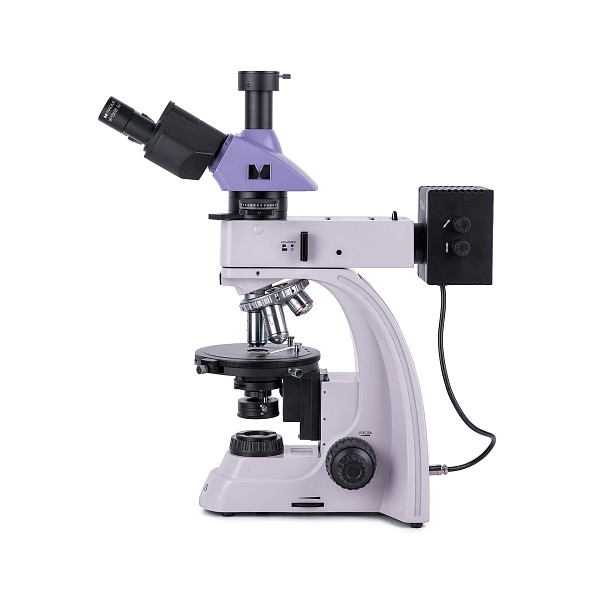

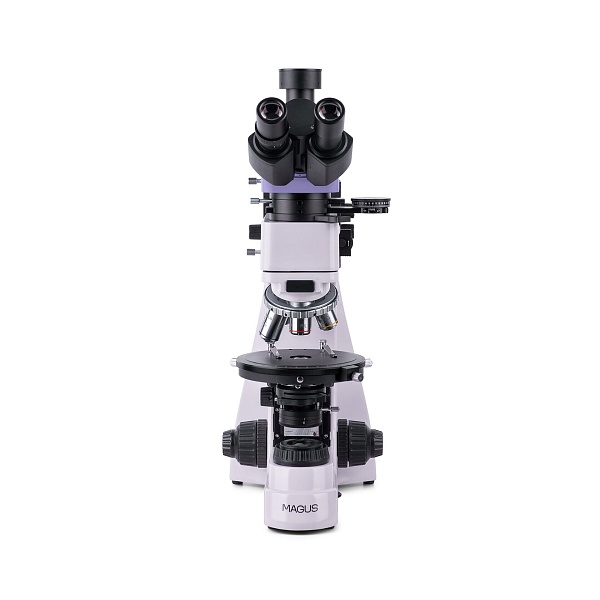

Поляризационный микроскоп MAGUS Pol 850
MAGUS Pol 850 — прямой поляризационный микроскоп для исследования материалов в проходящем и отражённом свете. Он позволяет работать с прозрачными геологическими шлифами и тонкими препаратами, а также с непрозрачными аншлифами толщиной до 15 мм.
MAGUS Pol 850 — прямой поляризационный микроскоп для исследования материалов в проходящем и отражённом свете. Он позволяет работать с прозрачными геологическими шлифами и тонкими препаратами, а также с непрозрачными аншлифами толщиной до 15 мм.
Принцип работы
Поляризатор задаёт направление колебаний света перед образцом, а анализатор помогает наблюдать изменения, возникающие при прохождении через двулучепреломляющий материал. В проходящем свете при повороте анизотропного препарата меняются яркость и интерференционная окраска. В отражённом свете верхний осветитель направляет свет к подготовленной поверхности через объектив; изображение формируется отражённым светом. В ортоскопическом режиме изучают изображение объекта; линза Бертрана позволяет перейти к коноскопическому наблюдению интерференционных фигур.
Ключевые особенности: Поляризационный микроскоп MAGUS Pol 850
· Планахроматическая оптика без внутренних напряжений для поляризационных наблюдений.

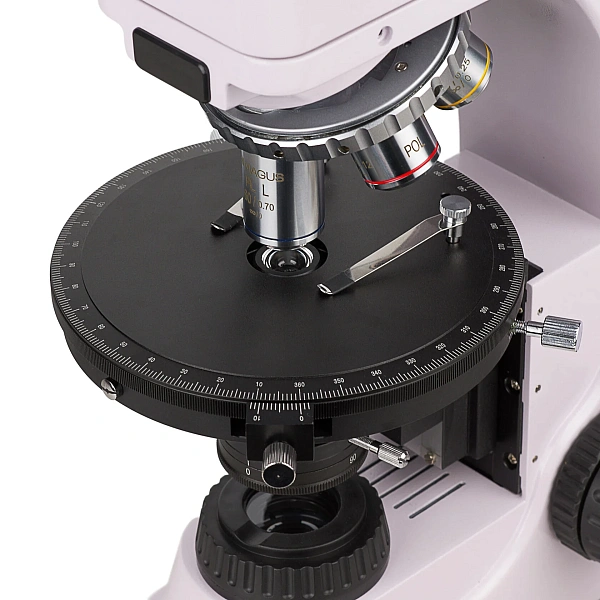

· Вращаемый и центрируемый столик, центрировка четырёх гнёзд револьвера по руководству.

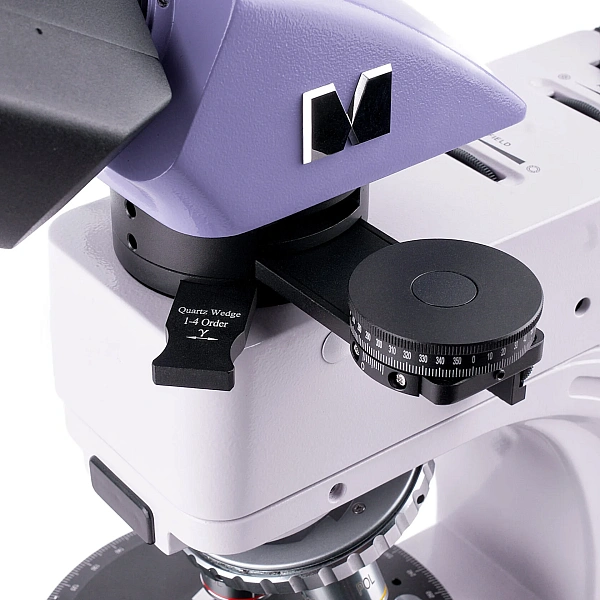

· Промежуточная насадка с анализатором, линзой Бертрана и слотом компенсаторов.
· Три компенсатора в комплекте: λ, λ/4 и кварцевый клин.

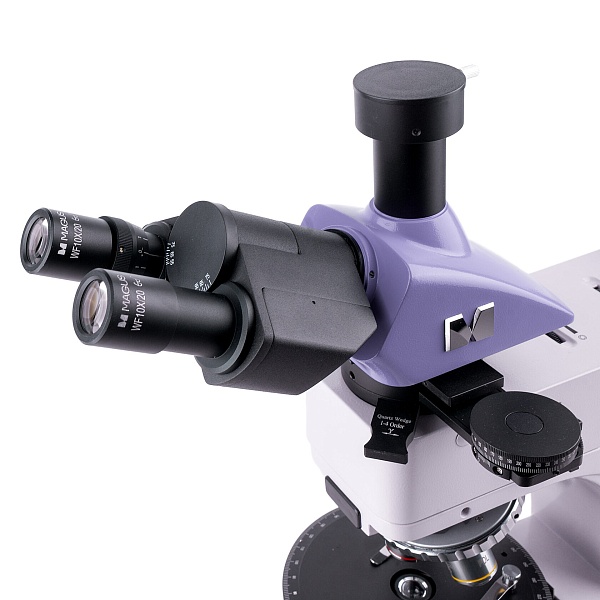

· Тринокулярная насадка с переключением света между окулярами и камерой.

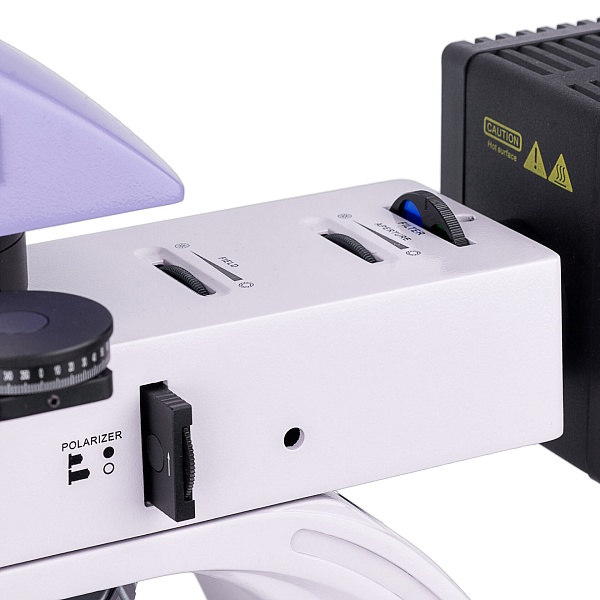

· Освещение по Кёлеру в проходящем и отражённом свете; две галогенные лампы по 30 Вт.
Области применения: Поляризационный микроскоп MAGUS Pol 850
· Минералогия и петрография: изучение прозрачных шлифов и непрозрачных аншлифов.
· Кристаллография: ортоскопические и коноскопические исследования.
· Исследование двулучепреломления полимерных и биологических препаратов.
· Сравнительные исследования анизотропных частиц в учебных и экспертных лабораториях.
Технические возможности
Окуляры 10× и четыре штатных объектива дают увеличения 50×, 100×, 400× и 600×. Пятое место револьвера оставлено для дополнительного объектива. Расширение кратности аксессуарами до заявленных производителем 2000× не означает соответствующего роста разрешения: полезный диапазон выбирают по апертуре и задаче.
Штатная оптика рассчитана прежде всего на работу без покровного стекла; допустимость стекла проверяют по гравировке объектива. Для аншлифа требуется подготовленная полированная поверхность, а допустимую высоту до 15 мм проверяют с выбранным объективом и способом установки. Компенсаторы помогают оценивать двулучепреломление; вывод о составе материала требует подходящей методики и подготовки образца. Для цифровых измерений подбирают камеру и калибруют масштаб по объект-микрометру при каждом используемом увеличении. Светоделитель переключает 100% потока на окуляры либо камеру, поэтому одновременное наблюдение в этих двух каналах не заявлено.
Вопросы-Ответы
Какие увеличения доступны без дополнительных покупок?
50×, 100×, 400× и 600× с комплектными окулярами 10×. Это дискретные значения.
Входит ли объектив 100× в комплект?
Нет. Объектив PL 100×/0,85 с рабочим расстоянием 0,4 мм заказывается отдельно; масляная иммерсия для штатной оптики не заявлена.
Есть ли линза Бертрана и компенсаторы?
Да. В комплекте промежуточная насадка с линзой Бертрана и три компенсатора: λ, λ/4 и кварцевый клин.
Можно ли подключить камеру?
Да, предусмотрены вертикальный канал и комплектный C-mount-адаптер 1×. Камера приобретается отдельно.
Подходит ли прибор для непрозрачных металлических деталей?
Да, в отражённом свете можно исследовать подготовленную полированную поверхность непрозрачного образца толщиной до 15 мм. Геометрию и рабочее расстояние проверяют под задачу.
Характеристики Поляризационный микроскоп MAGUS Pol 850
| Опция | Описание |
|---|---|
| Уточнить | Окуляр 10×/20 мм со шкалой 0,1 мм |
| Уточнить | Пары окуляров 16×/11; 20×/11 мм |
| Уточнить | Объектив PL L 2,5×/0,07; WD 11 мм |
| Уточнить | Объектив PL L 50×/0,70; WD 3,67 мм |
| Уточнить | Объектив PL L 80×/0,80; WD 1,25 мм |
| Уточнить | Объектив PL 100×/0,85; WD 0,4 мм |
| Уточнить | Препаратоводитель |
| Подобрать модели | Цифровая камера; монитор — по руководству |
| Уточнить | Калибровочный слайд |
- Штатив с питанием, осветителем, фокусировкой, столиком и револьвером — 1.

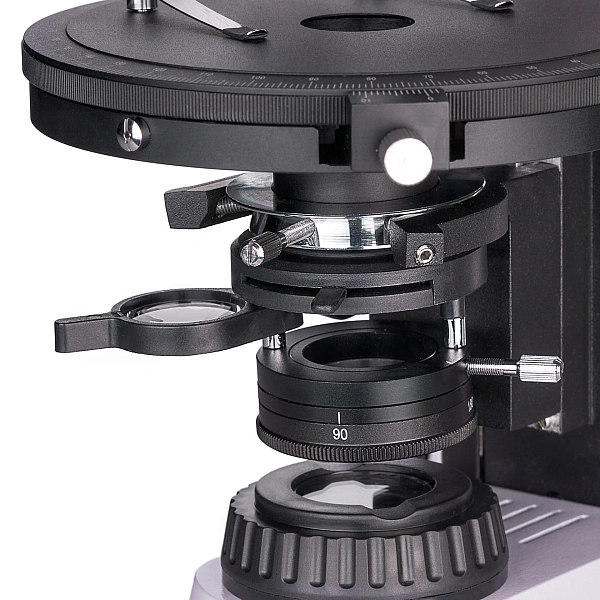

- Конденсорное устройство с поляризатором проходящего света — 1; осветитель отражённого света с фонарём и диском фильтров — 1.
- Тринокулярная визуальная насадка — 1; промежуточная насадка с анализатором, линзой Бертрана и слотом компенсаторов — 1.

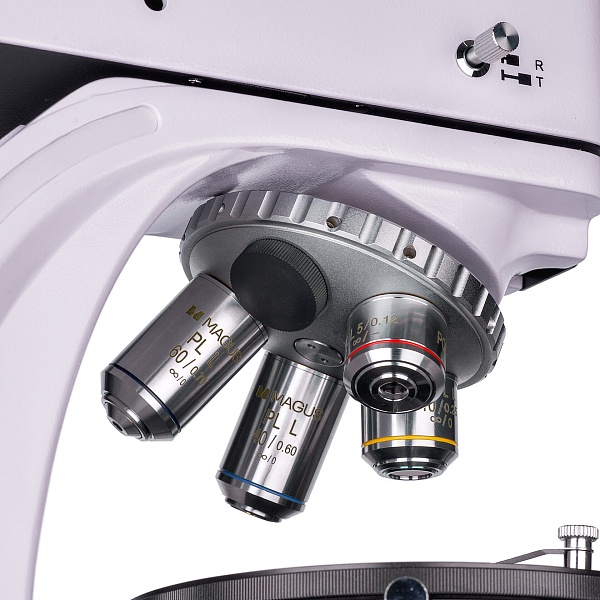

- Объективы PL L 5×/0,12; 10×/0,25; 40×/0,60; 60×/0,70 — по 1.
- Окуляры 10×/20 мм — 2; окуляр 10×/20 мм с перекрестьем — 1.
- Компенсаторы λ, λ/4, кварцевый клин — по 1.
- C-mount-адаптер — 1; кратность 1× указана на сайте.
- Две галогенные лампы 12 В / 30 Вт; предохранитель, набор шестигранников, отвёртка, сетевой шнур и кабель отражённого осветителя — по руководству.
- Чехол, руководство; гарантийный талон — по странице.
