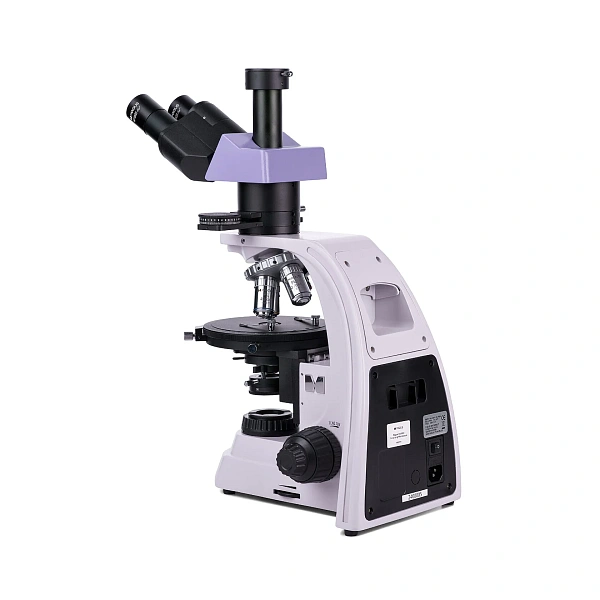

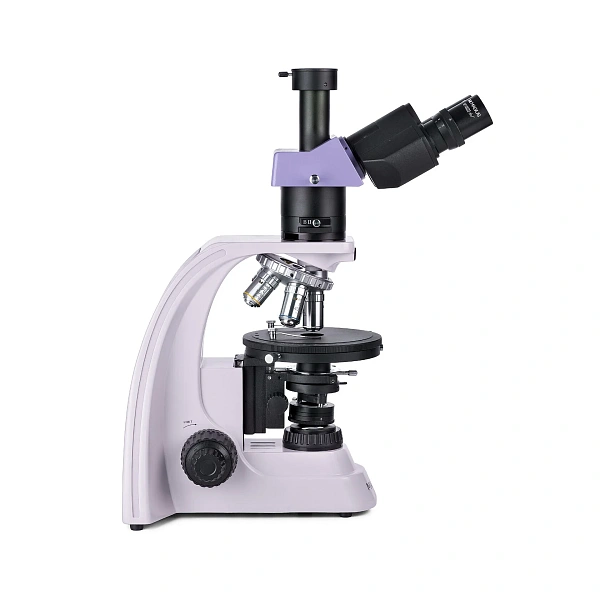

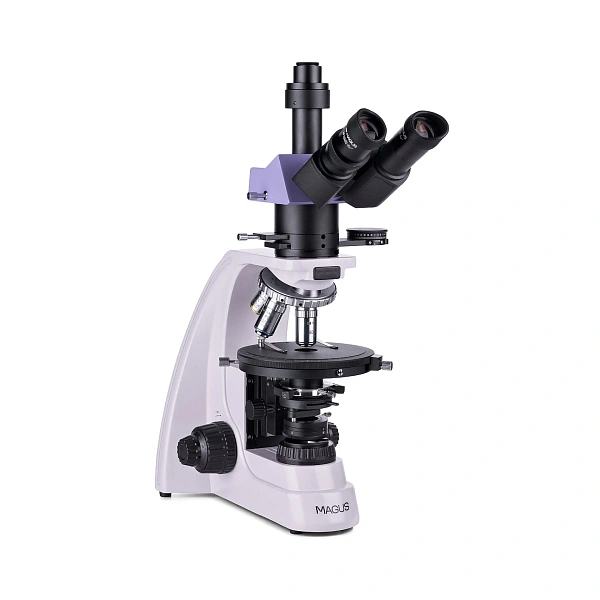

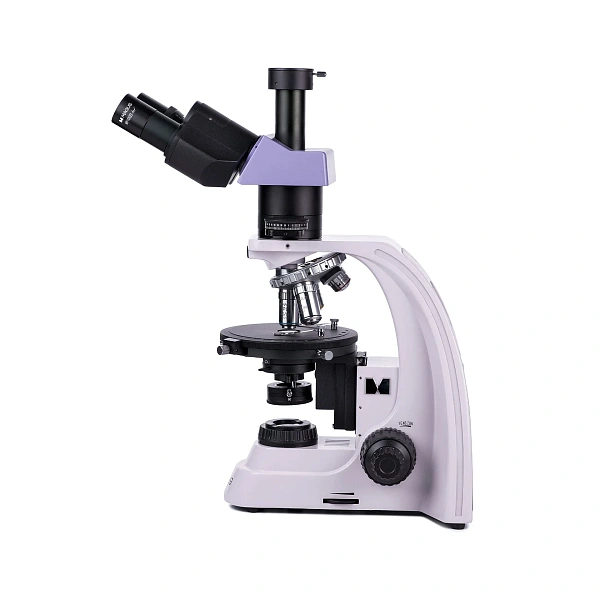

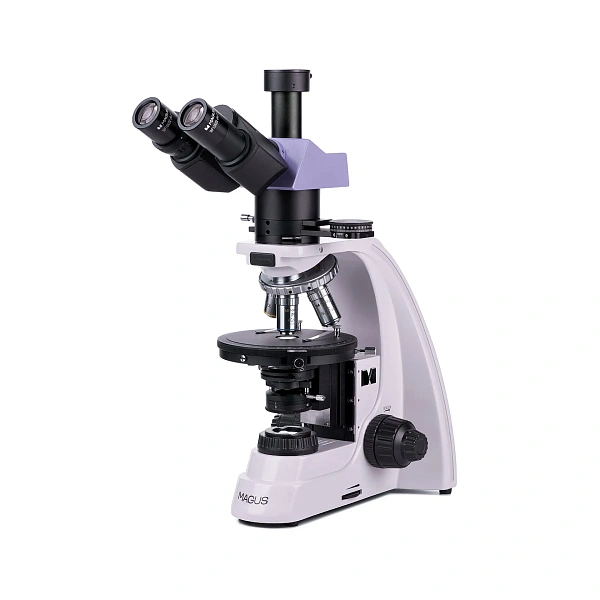

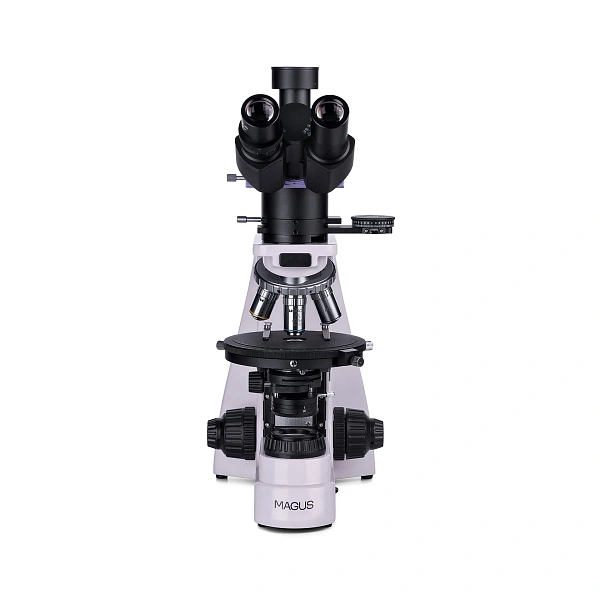

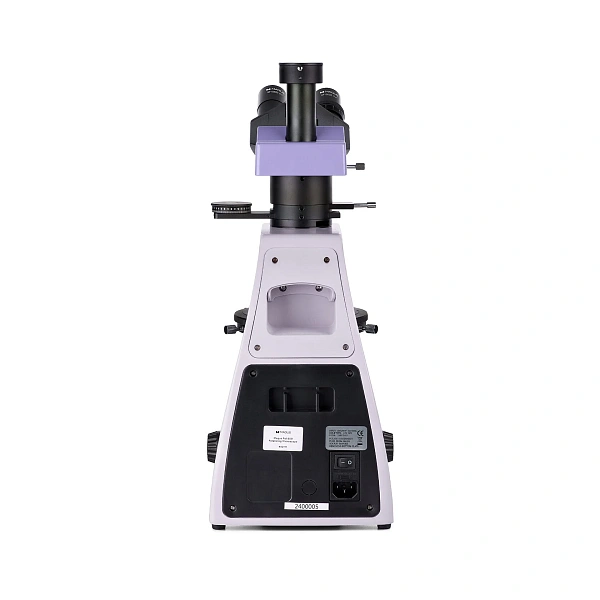

Поляризационный микроскоп MAGUS Pol 800

Прямой поляризационный микроскоп для исследования анизотропных материалов в проходящем свете. Прибор подходит для изучения оптических свойств минералов, геологических шлифов, полимеров и подготовленных биологических объектов.

Модель / артикул:MAGUS Pol 800 / 82911 по странице
Конструкция / освещение:Прямой / проходящий свет
Методы:Светлое поле; поляризованный свет; ортоскопия и коноскопия
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Прямой поляризационный микроскоп для исследования анизотропных материалов в проходящем свете. Прибор подходит для изучения оптических свойств минералов, геологических шлифов, полимеров и подготовленных биологических объектов.

Модель / артикул:MAGUS Pol 800 / 82911 по странице
Конструкция / освещение:Прямой / проходящий свет
Методы:Светлое поле; поляризованный свет; ортоскопия и коноскопия
Модели

Принцип работы

Поляризатор задаёт направление колебаний света перед образцом, а анализатор помогает наблюдать изменения, возникающие при прохождении через двулучепреломляющий материал. При повороте препарата меняются яркость и интерференционная окраска. В ортоскопическом режиме изучают изображение объекта; линза Бертрана позволяет перейти к коноскопическому наблюдению интерференционных фигур.

Ключевые особенности: Поляризационный микроскоп MAGUS Pol 800

·        Планахроматическая оптика без внутренних напряжений для поляризационных наблюдений.

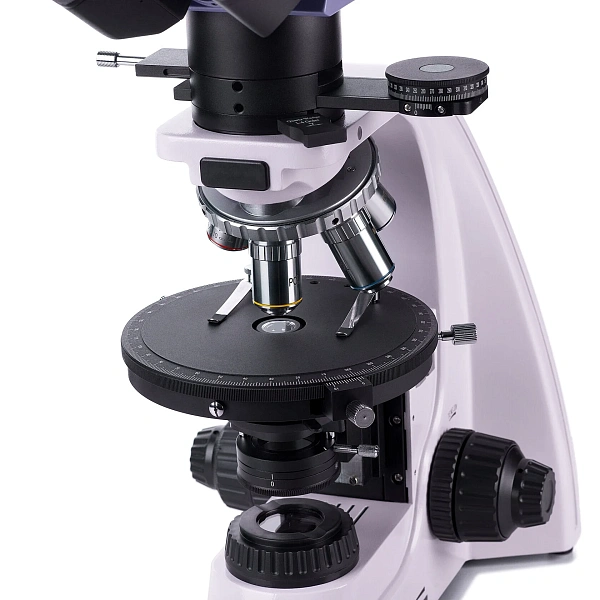

·        Вращаемый и центрируемый столик, центрировка четырёх гнёзд револьвера по руководству.

·        Промежуточная насадка с анализатором, линзой Бертрана и слотом компенсаторов.

·        Три компенсатора в комплекте: λ, λ/4 и кварцевый клин.

·        Тринокулярная насадка с переключением света между окулярами и камерой.

·        Освещение по Кёлеру с регулируемыми диафрагмами.

Области применения: Поляризационный микроскоп MAGUS Pol 800

·        Минералогия и петрография: наблюдение оптических признаков в прозрачных шлифах.

·        Кристаллография: ортоскопические и коноскопические исследования.

·        Исследование двулучепреломления полимерных и биологических препаратов.

·        Сравнительные исследования анизотропных частиц в учебных и экспертных лабораториях.

Технические возможности

Окуляры 10× и четыре штатных объектива дают увеличения 40×, 100×, 400× и 600×. Пятое место револьвера оставлено для дополнительного объектива. Расширение кратности аксессуарами до заявленных производителем 2500× не означает соответствующего роста разрешения: полезный диапазон выбирают по апертуре и задаче.

Объективы рассчитаны на покровное стекло 0,17 мм. Компенсаторы помогают оценивать двулучепреломление; вывод о составе материала требует подходящей методики и подготовки образца. Для цифровых измерений подбирают камеру и калибруют масштаб по объект-микрометру при каждом используемом увеличении. Светоделитель переключает 100% потока на окуляры либо камеру, поэтому одновременное наблюдение в этих двух каналах не заявлено.

Вопросы-Ответы

Какие увеличения доступны без дополнительных покупок?

40×, 100×, 400× и 600× с комплектными окулярами 10×. Это дискретные значения.

Входит ли объектив 100× в комплект?

Нет. Производитель предлагает отдельно сухой и масляно-иммерсионный варианты 100× с разными апертурами и рабочими расстояниями.

Есть ли линза Бертрана и компенсаторы?

Да. В комплекте промежуточная насадка с линзой Бертрана и три компенсатора: λ, λ/4 и кварцевый клин.

Можно ли подключить камеру?

Да, предусмотрены вертикальный канал и комплектный C-mount-адаптер 1×. Камера приобретается отдельно.

Подходит ли прибор для непрозрачных металлических деталей?

Штатная конфигурация использует проходящий свет и требует светопропускающего препарата. Осветитель отражённого света в комплекте не заявлен.


Характеристики Поляризационный микроскоп MAGUS Pol 800

Название

Значение

Модель / артикул

MAGUS Pol 800 / 82911 по странице

Конструкция / освещение

Прямой / проходящий свет

Методы

Светлое поле; поляризованный свет; ортоскопия и коноскопия

Увеличение в комплекте

40–600×: 40×, 100×, 400×, 600×

Оптика

Бесконечность; планахроматы без напряжений; парфокальная высота 45 мм

Покровное стекло

0,17 мм

Насадка

Тринокулярная Зидентопф; наклон 30°

Светоделение, окуляры/камера

100/0 или 0/100

Межзрачковое расстояние

48–75 мм

Диоптрийная коррекция

±5 D на левом тубусе

Окуляры

Пара 10×/22 мм; отдельный 10×/22 мм с перекрестьем

Посадочный диаметр окуляров

30 мм

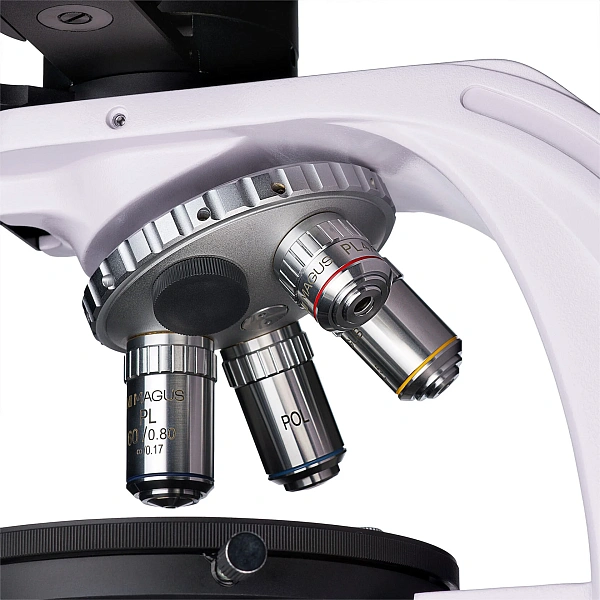

Револьвер

5 мест, 4 центрируемых гнезда — по руководству

Объектив 4×

PL 4×/0,10; WD 21 мм

Объектив 10×

PL 10×/0,25; WD 5,0 мм

Объектив 40×

PL 40×/0,65; WD 0,66 мм; подпружиненный

Объектив 60×

PL 60×/0,80; WD 0,46 мм; подпружиненный

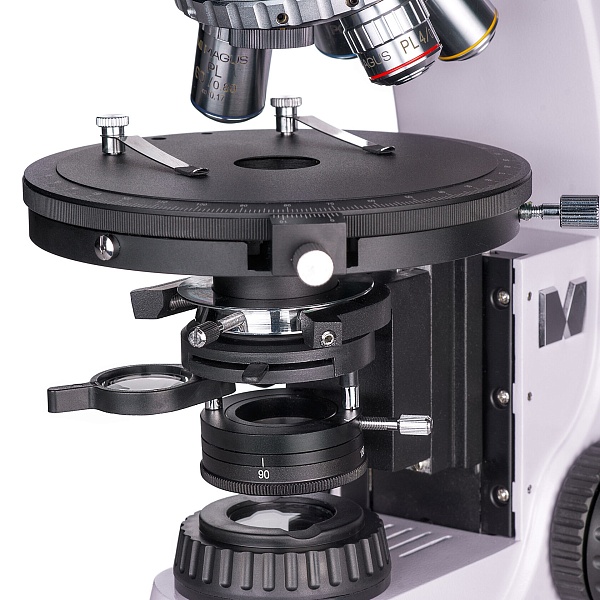

Столик

Круглый Ø150 мм; центрируемый; поворот 360°

Угловой отсчёт столика

Шкала 1°; нониус 0,1°

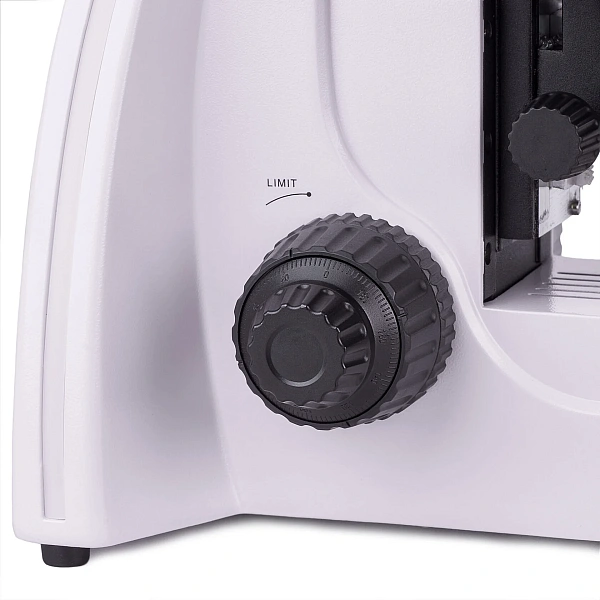

Фокусировка

Двусторонняя коаксиальная; диапазон не менее 21 мм по руководству

Ход грубой фокусировки

39,8 мм/оборот по руководству

Цена деления тонкой фокусировки

2 мкм; не погрешность измерения объекта

Регулировки грубой фокусировки

Блокировка; настройка жёсткости хода

Конденсор

Аббе NA 1,25; откидная линза; центрировка и регулировка высоты

Диафрагмы

Полевая и апертурная, регулируемые

Источник света

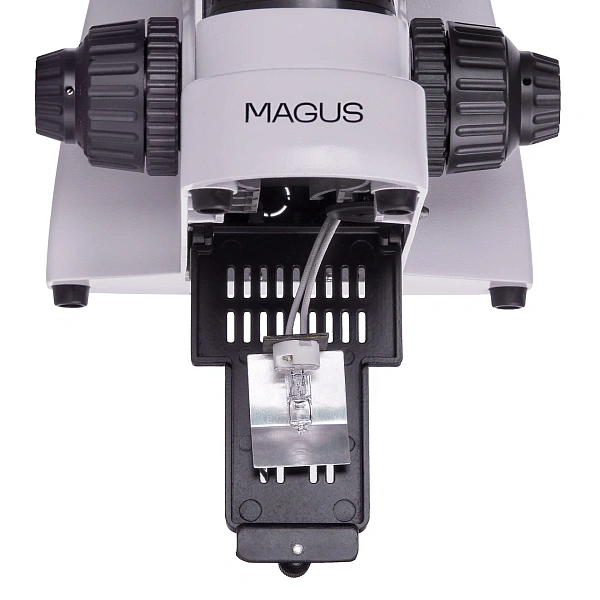

Галогенная лампа 12 В / 30 Вт; яркость регулируется

Поляризатор

Поворот 360°; отметки 0°, 90°, 180°, 270°

Промежуточная насадка

Анализатор 360° со шкалой 1° и нониусом 0,1°; линза Бертрана; слот компенсаторов

Компенсаторы

λ; λ/4; кварцевый клин

Питание

220±22 В; 50 Гц

Условия работы

+5…+35 °C; влажность 20–80%

Габариты Ш×В×Д

201×458×377 мм — по руководству

Масса без упаковки

12,0 кг — по руководству

ОпцияОписание
УточнитьОкуляр 10×/22 мм со шкалой 0,1 мм
УточнитьПары окуляров 12,5×/14; 15×/15; 20×/12; 25×/9 мм
УточнитьОбъектив PL 5×/0,12; WD 26,1 мм
УточнитьОбъектив PL 20×/0,40; WD 8,8 мм
УточнитьОбъектив PL 100×/1,25; масляный; WD 0,36 мм
УточнитьОбъектив PL 100×/0,80; сухой; WD 2,02 мм
УточнитьПрепаратоводитель
Подобрать моделиЦифровая камера; монитор — по руководству
УточнитьКалибровочный слайд

  • Штатив с питанием, осветителем, фокусировкой, столиком и револьвером — 1.
  • Конденсорное устройство с поляризатором — 1.
  • Тринокулярная визуальная насадка — 1; промежуточная насадка с анализатором, линзой Бертрана и слотом компенсаторов — 1.
  • Объективы PL 4×/0,10; 10×/0,25; 40×/0,65; 60×/0,80 — по 1.
  • Окуляры 10×/22 мм — 2; окуляр 10×/22 мм с перекрестьем — 1.
  • Компенсаторы λ, λ/4, кварцевый клин — по 1.
  • C-mount-адаптер — 1; кратность 1× указана на сайте.
  • Галогенная лампа 12 В / 30 Вт, предохранитель, набор шестигранников, отвёртка и сетевой шнур — по руководству.
  • Чехол, руководство; гарантийный талон — по странице.
  • Камера, монитор, калибровочный слайд и препаратоводитель в базовый комплект не входят.
