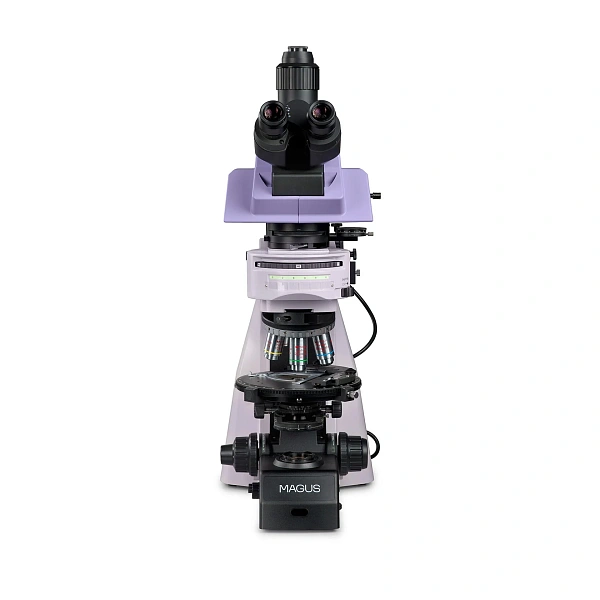

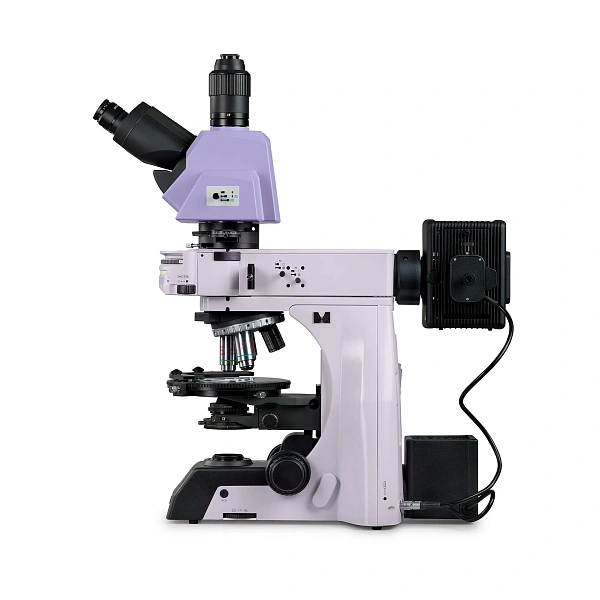

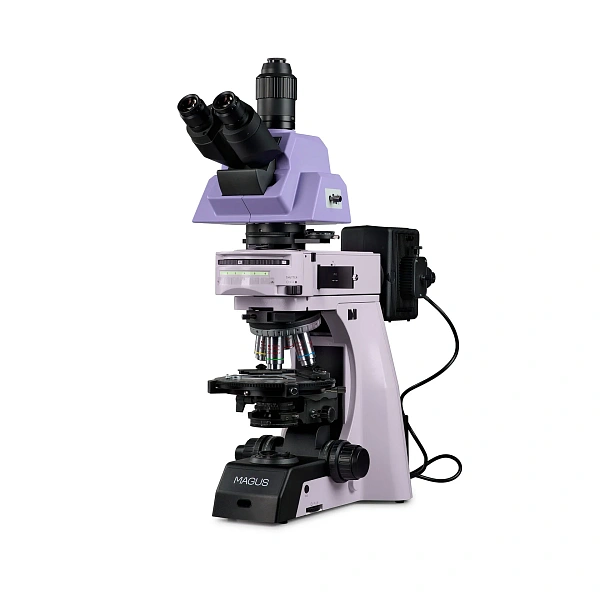

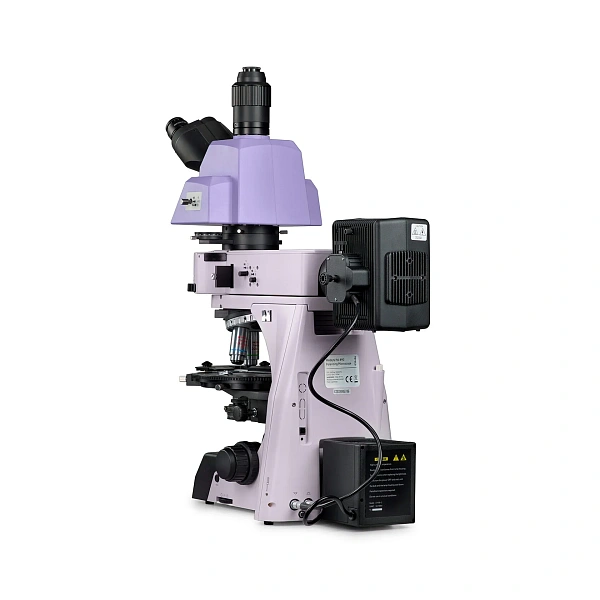

Поляризационный микроскоп MAGUS Pol 890

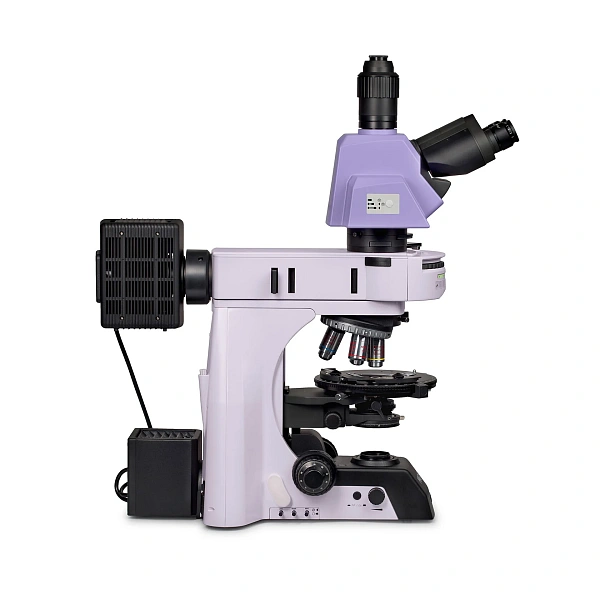

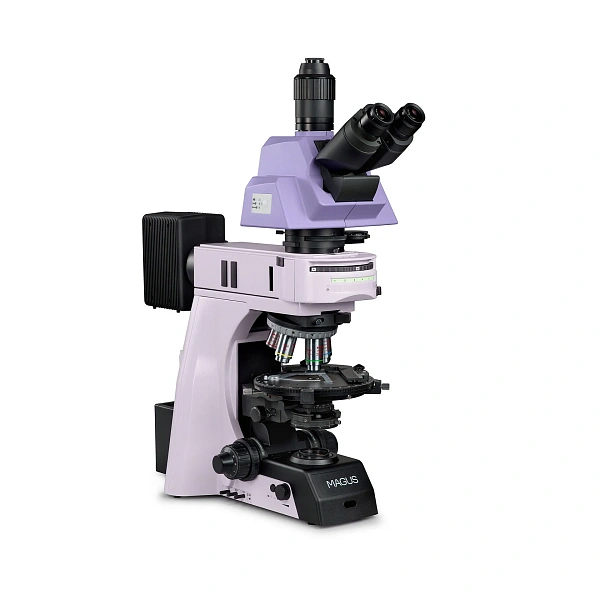

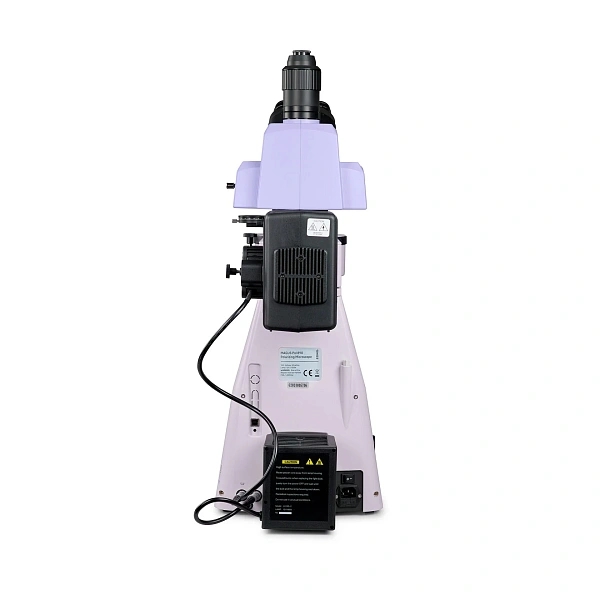

MAGUS Pol 890 — прямой поляризационный микроскоп для исследования прозрачных препаратов и подготовленных поверхностей непрозрачных материалов. Проходящий и отражённый свет позволяют решать задачи минералогии, петрографии и лабораторного контроля материалов.
MAGUS Pol 890 — прямой поляризационный микроскоп для исследования прозрачных препаратов и подготовленных поверхностей непрозрачных материалов. Проходящий и отражённый свет позволяют решать задачи минералогии, петрографии и лабораторного контроля материалов.
Принцип работы
В проходящем свете поляризатор и анализатор позволяют наблюдать оптическую анизотропию образца: при повороте препарата меняются яркость и интерференционная окраска. Для непрозрачной поверхности используют отражённый свет. Линза Бертрана обеспечивает коноскопические наблюдения, а компенсаторы помогают оценивать характер двулучепреломления.
Ключевые особенности: Поляризационный микроскоп MAGUS Pol 890

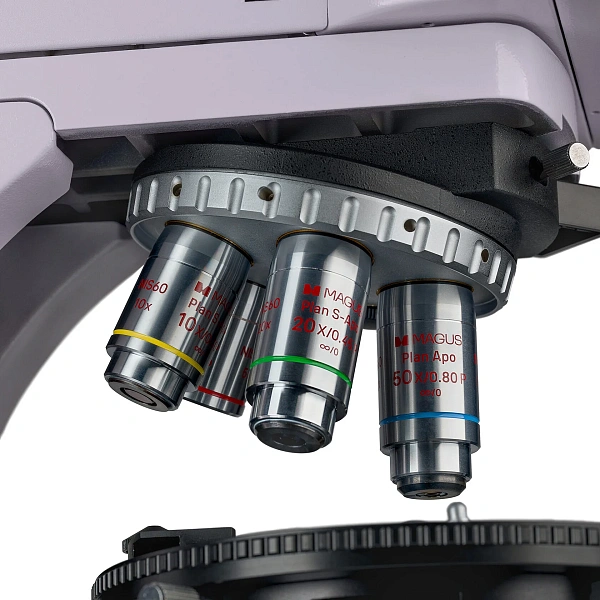

· Четыре объектива: три план-полуапохромата и один план-апохромат, оптика без напряжений.

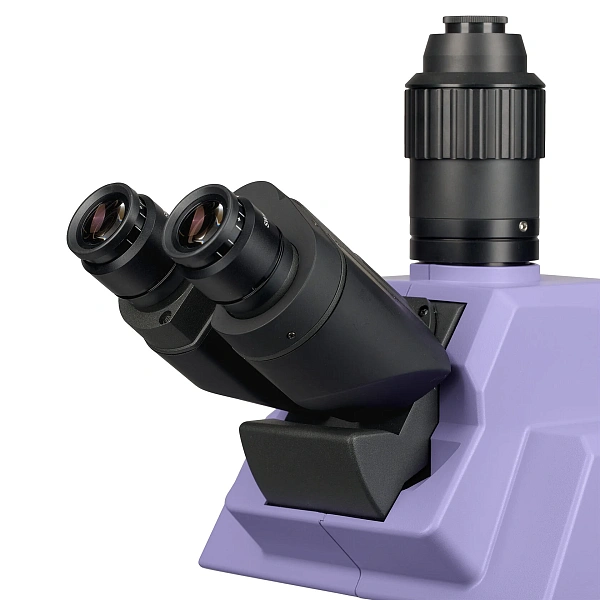

· Регулируемый наклон тринокулярной насадки 0–35°.

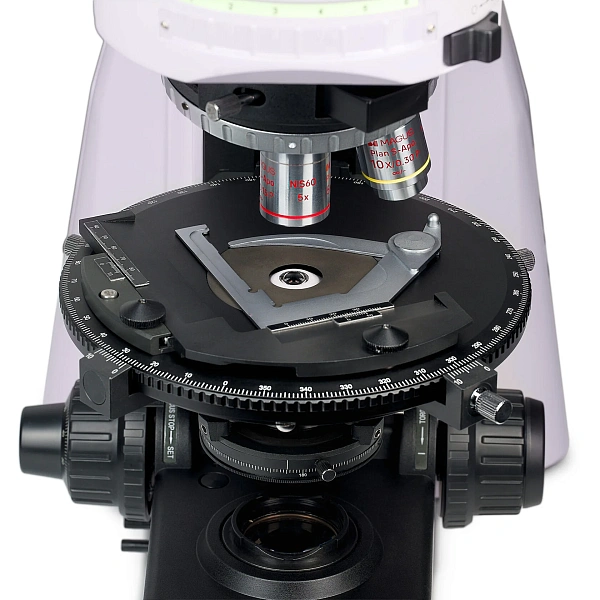

· Круглый центрируемый столик с фиксацией и накладным препаратоводителем.
· Два галогенных осветителя по 100 Вт; настройка по Кёлеру.
· Линза Бертрана и набор из трёх компенсаторов.

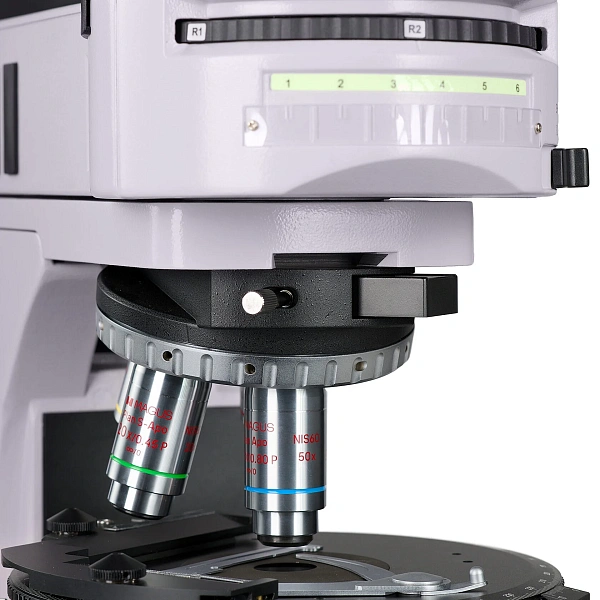

· Шестипозиционная турель модулей контраста для расширения конфигурации.
Области применения: Поляризационный микроскоп MAGUS Pol 890
· Исследование геологических шлифов и полированных аншлифов.
· Наблюдение анизотропии минералов и кристаллических материалов.
· Изучение тонких полимерных и биологических препаратов.
· Сравнение структуры и оптических признаков материалов в исследовательских лабораториях.
Технические возможности
Штатные окуляры 10× дают увеличения 50×, 100×, 200× и 500×. Опциональный объектив 100× позволяет получить 1000×. Увеличение выбирают по разрешению оптики и задаче; более крупное изображение само по себе не означает больше различимых деталей.
Объективы 5× и 10× допускают покровное стекло или работу без него, 20× и 50× рассчитаны на отсутствие стекла. Толщину и положение непрозрачного образца согласуют с рабочим расстоянием объектива. Для измерений на снимках требуется калибровка масштаба при каждом используемом увеличении.
Тёмное поле и фазовый контраст в проходящем свете, а также тёмное поле, ДИК и люминесценция в отражённом доступны при дооснащении. Один модуль или наличие турели не гарантируют весь набор методов: комплект подбирают вместе с подходящими объективами и осветительными компонентами.
Вопросы-Ответы
Какие увеличения есть в базовой конфигурации?
50×, 100×, 200× и 500×. Объектив 100× для получения 1000× приобретается отдельно.
Входят ли ДИК и люминесценция в комплект?
Нет, это возможности дооснащения. Состав необходимых компонентов согласуют под метод и образец.
Есть ли перемещение препарата по двум осям?
Да, руководство включает накладной препаратоводитель с перемещением 30×30 мм.
Можно ли наблюдать через окуляры при работе камеры?

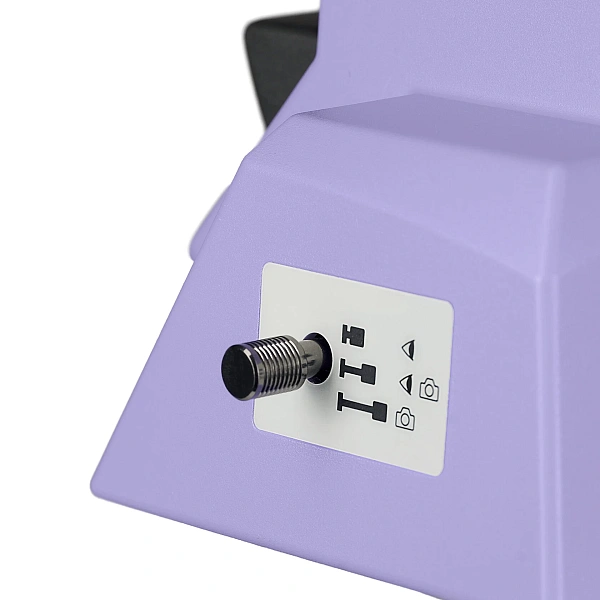

Да, есть совместный режим. Источники расходятся в соотношении потоков, поэтому точную долю для камеры подтверждают при заказе.
Нужна ли камера отдельно?
Да. Переходник C-mount заявлен в комплекте, камера и калибровочный слайд — дополнительный заказ.
Характеристики Поляризационный микроскоп MAGUS Pol 890
| Опция | Описание |
|---|---|
| Уточнить | Plan Apo 100×/0,90 ∞/0, парфокальная высота 60 мм |
| Подобрать модели | Цифровая камера; калибровочный слайд; монитор — по руководству |
| Уточнить | Окуляры 10×/22 мм со шкалой, сеткой или центроуказателем |
| Уточнить | Окуляры другого увеличения — по руководству; набор согласовать |
| Уточнить | Сухой или иммерсионный конденсор тёмного поля |
| Уточнить | Фазово-контрастное устройство с конденсором, телескопом и объективами |
| Уточнить | Комплект тёмного поля отражённого света с объективами |
| Уточнить | Устройство ДИК; слайдер и совместимая оптика |
| Уточнить | Люминесцентная насадка, источник, фильтры, объективы и защитный экран |

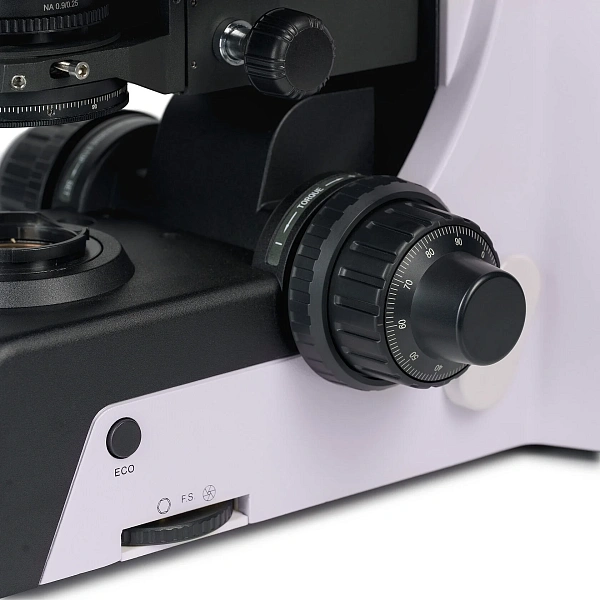

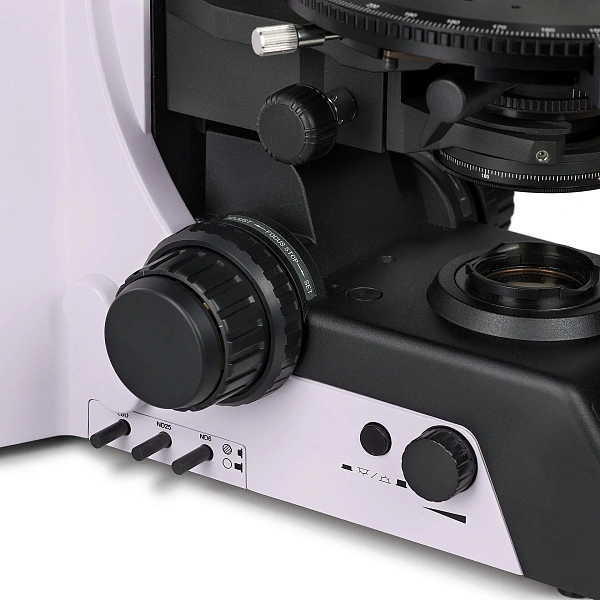

- Штатив с питанием и фокусировкой, револьвером, держателем столика и кронштейном конденсора.
- Круглый столик; накладной препаратоводитель — по руководству.

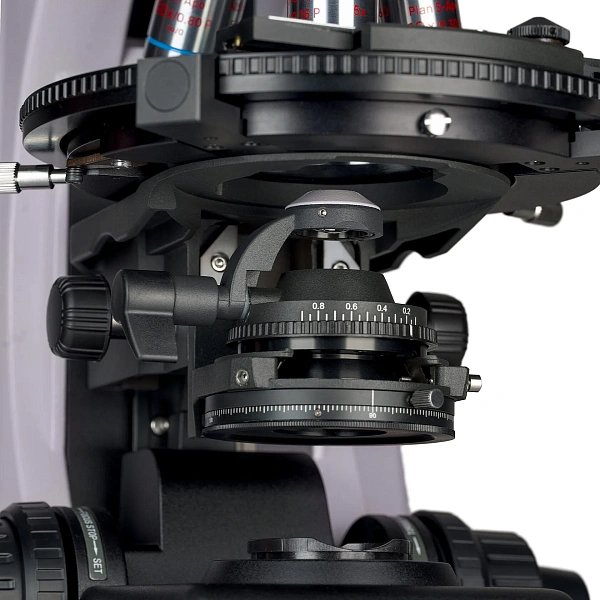

- Конденсор с откидной линзой и поляризатор проходящего света.
- Фонарь проходящего света; насадка отражённого света с турелью и фонарём.

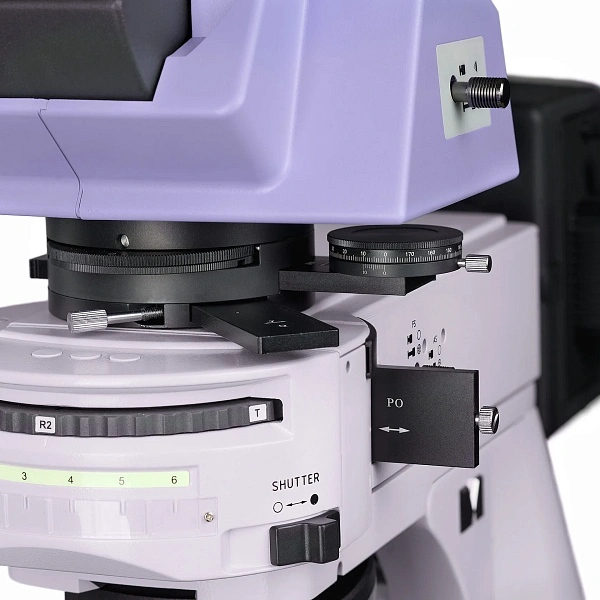

- Тринокулярная регулируемая насадка; одна промежуточная насадка с линзой Бертрана и анализатором.
- Plan S-Apo 5×/0,15, 10×/0,30, 20×/0,45 и Plan Apo 50×/0,80 — по 1.
- Окуляры 10×/22 мм — 2; окуляр с перекрестьем — 1 по руководству. Наглазники: сайт — 2, руководство — 3.
- Набор компенсаторов λ, λ/4 и кварцевый клин; поляризатор отражённого света; набор фильтров по руководству.
- Переходник C-mount — 1, кратность не уточнена; сетевой шнур и чехол.
- Руководство и гарантийный талон — по странице.
