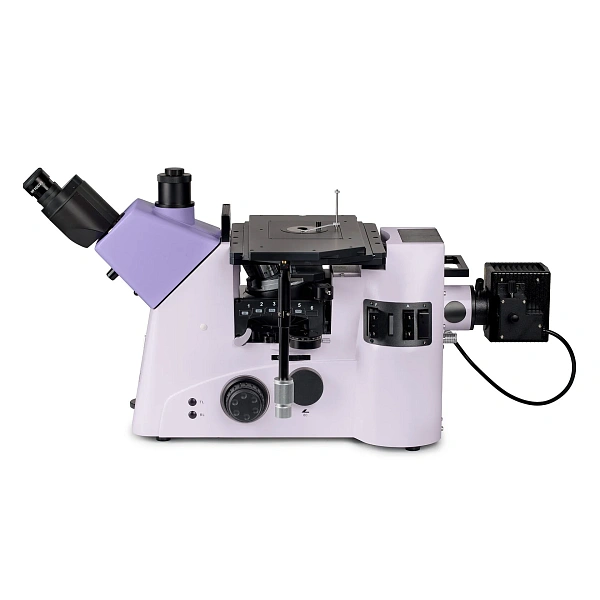

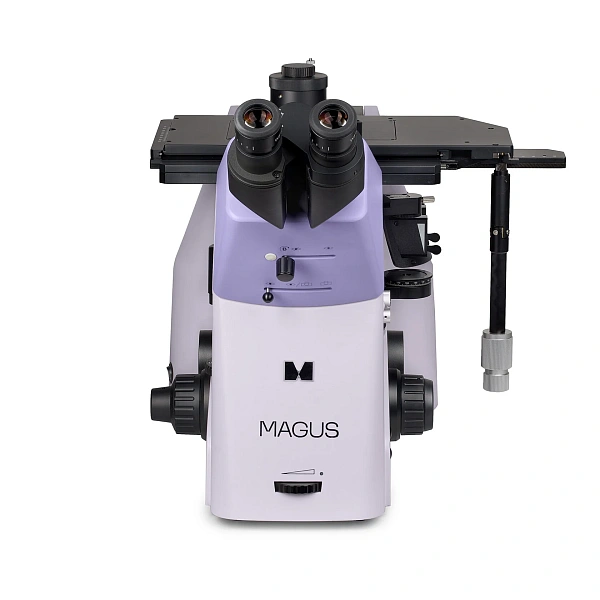

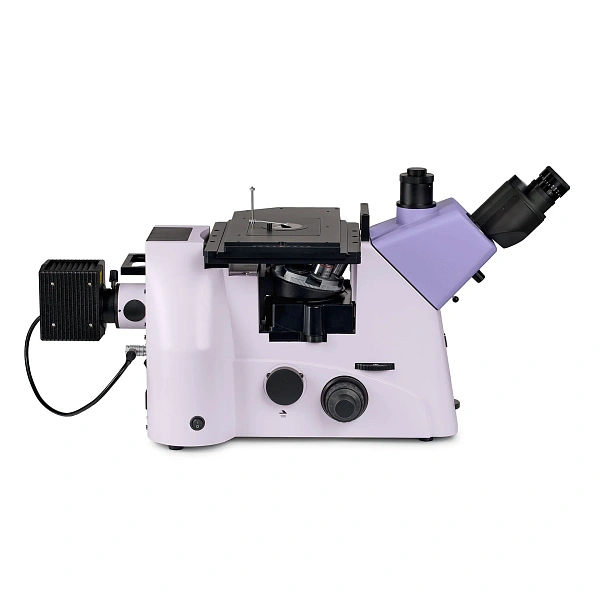

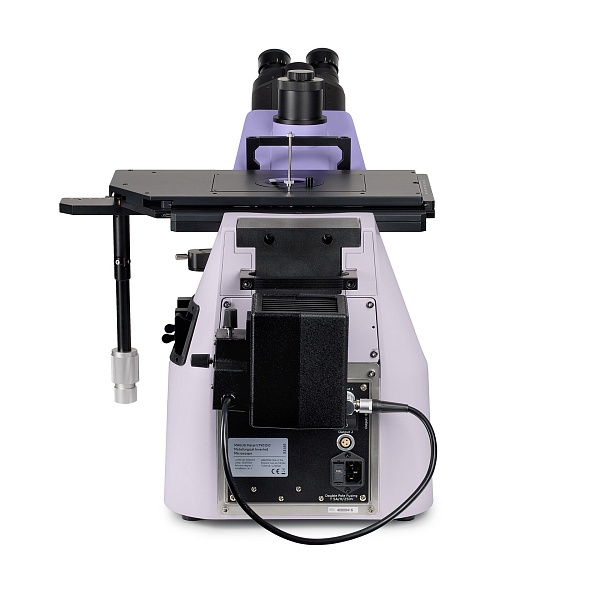

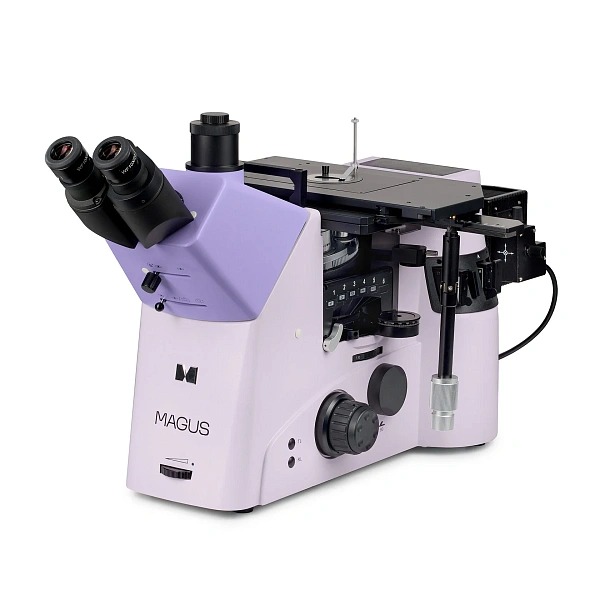

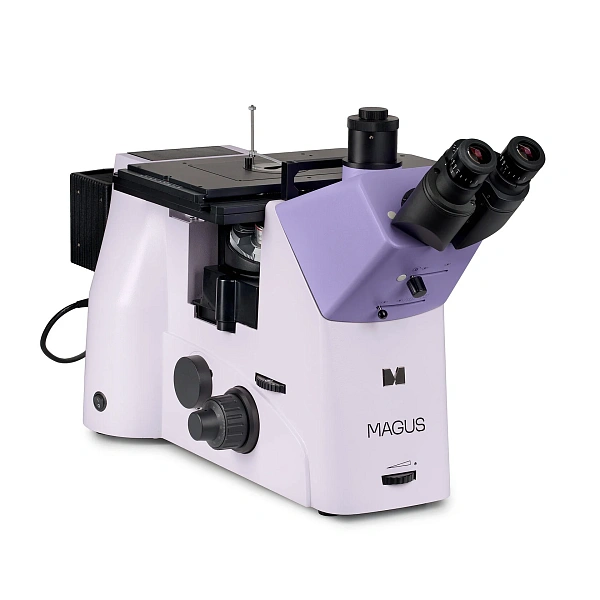

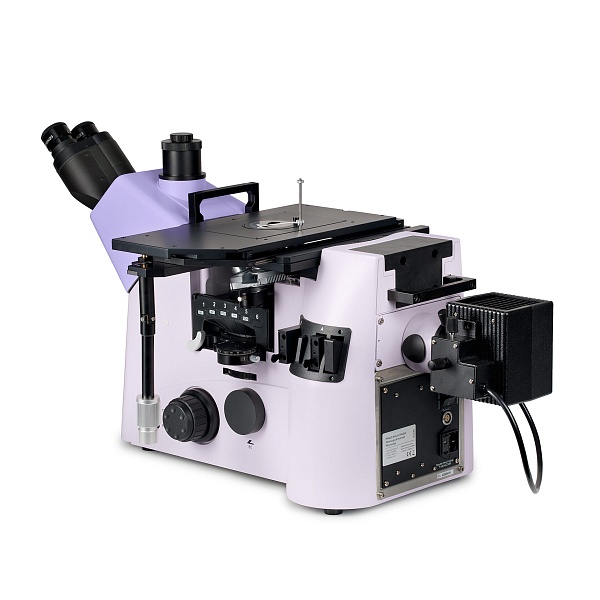

Металлографический микроскоп MAGUS Metal V790 DIC

Металлографический микроскоп MAGUS Metal V790 DIC

MAGUS Metal V790 DIC предназначен для изучения подготовленных поверхностей непрозрачных материалов в отражённом свете. Инвертированная компоновка позволяет размещать образец исследуемой гранью вниз; допустимая масса — до 30 кг.

Модель:MAGUS Metal V790 DIC
Тип / свет:Инвертированный / отражённый
Контраст:Светлое и тёмное поле, простая поляризация, ДИК
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

MAGUS Metal V790 DIC предназначен для изучения подготовленных поверхностей непрозрачных материалов в отражённом свете. Инвертированная компоновка позволяет размещать образец исследуемой гранью вниз; допустимая масса — до 30 кг.

Модель:MAGUS Metal V790 DIC
Тип / свет:Инвертированный / отражённый
Контраст:Светлое и тёмное поле, простая поляризация, ДИК
Модели

Принцип работы

Объективы расположены под столиком: осветитель направляет свет к образцу, а отражённое изображение поступает в визуальную насадку или выбранный канал камеры. Светлое поле используют для общей оценки структуры, тёмное поле и поляризацию — для дополнительного контраста. ДИК формирует изображение с эффектом рельефа, помогая замечать слабые различия поверхности.

Ключевые особенности: Металлографический микроскоп MAGUS Metal V790 DIC

·        Четыре метода контраста, включая ДИК; два слайдера для разных групп объективов.

·        Пять объективов BD с план-полуапохроматической и план-апохроматической коррекцией.

·        Переключаемая встроенная линза 1×/1,5×.

·        Линза Бертрана для коноскопических наблюдений.

·        Три канала визуализации: вертикальный и два боковых.

Области применения: Металлографический микроскоп MAGUS Metal V790 DIC

·        Сравнение микроструктуры металлических шлифов.

·        Исследование непрозрачных полупроводниковых материалов.

·        Материаловедческий контроль в производственных лабораториях.

·        Учебные и исследовательские работы по металлографии.

Технические возможности

С окулярами 10× и линзой 1× доступны увеличения 50×, 100×, 200×, 500× и 1000×; положение 1,5× даёт 75×, 150×, 300×, 750× и 1500×. Это дискретный набор, а увеличение изображения не равнозначно росту разрешения. Объективы работают без иммерсионного масла.

Для тяжёлого образца проверяют устойчивость опоры, размер вставки и доступ к исследуемой зоне. Камеру подбирают с учётом фотопорта и адаптера; измерения в плоскости изображения требуют калибровки для каждого используемого увеличения. Сам по себе ДИК не является количественным измерением высоты неровностей.

Вопросы-Ответы

Как устанавливают образец?

Подготовленной поверхностью вниз, над отверстием вставки. Масса и способ фиксации должны соответствовать возможностям столика.

Входит ли ДИК в базовый комплект?

Да, опубликованы два ДИК-слайдера: для объективов 5–20× и 50–100×.

Есть ли объектив 100×?

Да, Plan Apo BD 100×/0,90 включён в комплект. Он сухой: иммерсионное масло применять нельзя.

Можно ли подключить камеру?

Да, предусмотрены три канала визуализации. Камера и монитор заказываются отдельно, совместимость адаптера подтверждают при подборе.

Можно ли по ДИК измерить высоту дефекта?

Рельефный вид изображения сам по себе не даёт числовой высоты. Для такого измерения требуется соответствующая измерительная методика и оборудование.


Характеристики Металлографический микроскоп MAGUS Metal V790 DIC

Название

Значение

Модель

MAGUS Metal V790 DIC

Тип / свет

Инвертированный / отражённый

Контраст

Светлое и тёмное поле, простая поляризация, ДИК

Увеличение с линзой 1×

50–1000×, пять дискретных значений

Увеличение с линзой 1,5×

75–1500×, пять дискретных значений; расчёт по оптике

Оптическая система

Бесконечность; парфокальная высота 45 мм

Насадка

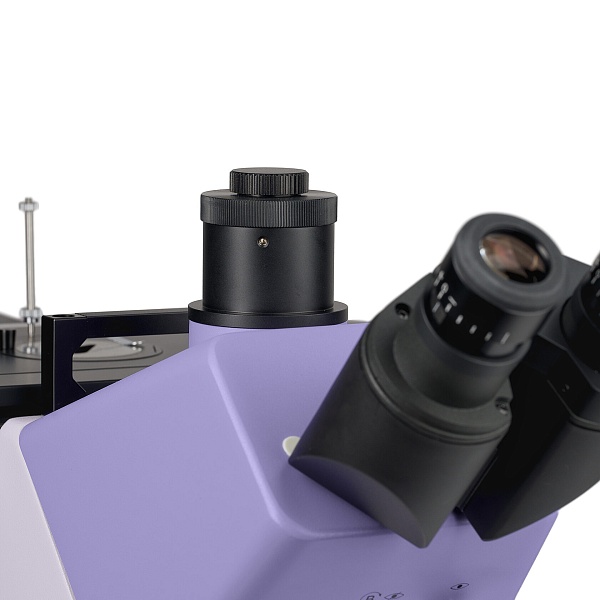

Тринокулярная Зидентопф, 45°, линза Бертрана

Межзрачковое расстояние

47–78 мм по руководству; сайт: 48–75 мм

Окуляры

2× WF10×/23 мм; ±5 D; удалённый зрачок; посадка 30 мм

Револьвер

6 мест, ДИК-слот; по руководству

Объектив 5×

Plan S-Apo BD; NA 0,15; WD 20 мм

Объектив 10×

Plan S-Apo BD; NA 0,30; WD 11 мм

Объектив 20×

Plan S-Apo BD; NA 0,45; WD 3,1 мм

Объектив 50×

Plan Apo BD; NA 0,80; WD 1 мм

Объектив 100×

Plan Apo BD; NA 0,90; WD 1 мм

Среда объективов

Воздух; без иммерсионного масла

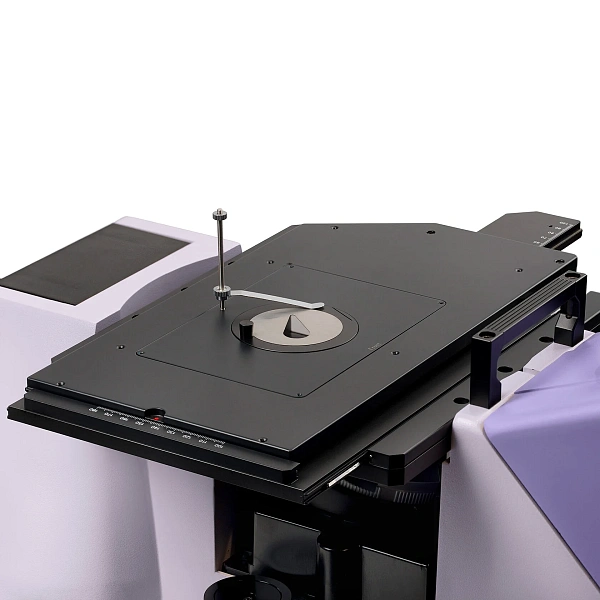

Столик / перемещение XY

340×230 мм / 130×85 мм

Максимальная масса образца

30 кг

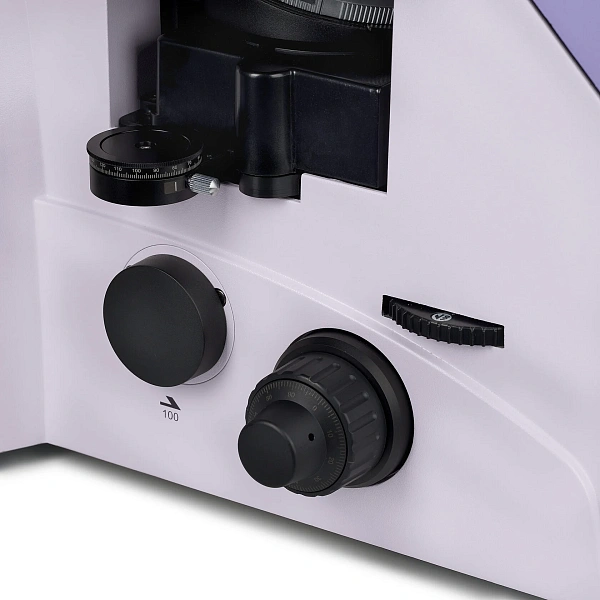

Фокусировка

Коаксиальная, двусторонняя; ход 10 мм

Тонкая фокусировка

0,2 мм/оборот; цена деления 2 мкм

Грубая фокусировка

Блокировка и регулировка жёсткости

Осветитель

Галогенная лампа 12 В / 100 Вт, регулировка яркости

Осветительная система

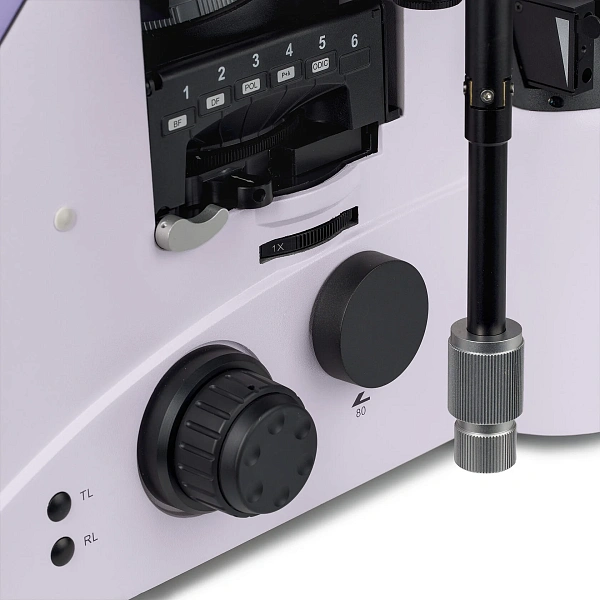

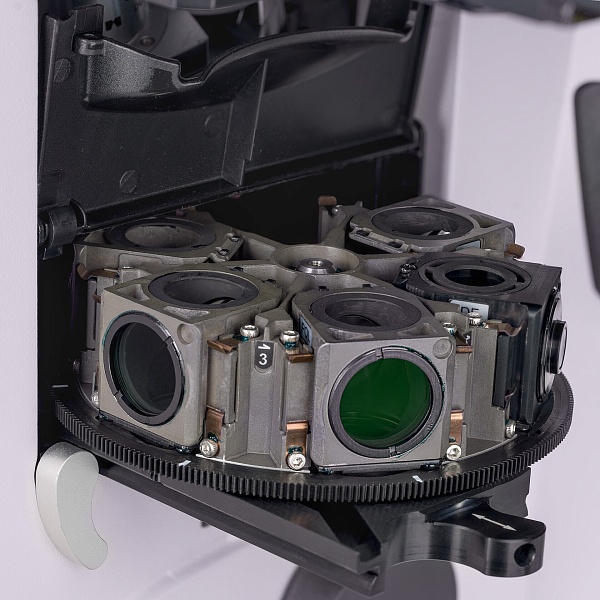

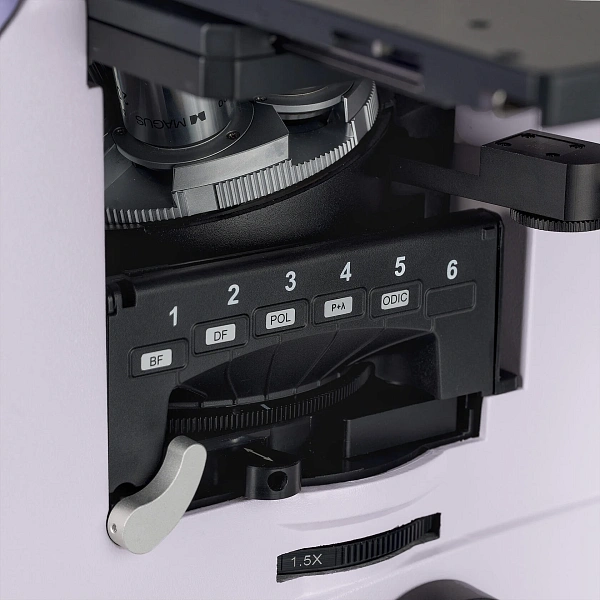

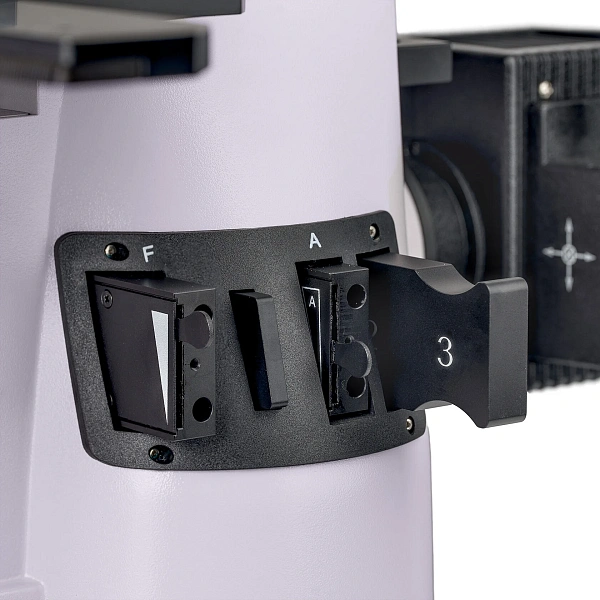

По Кёллер; полевая и апертурная диафрагмы; 6-позиционная турель модулей

Простая поляризация

Поляризатор фиксирован; анализатор вращается 360°

ДИК

Два слайдера: 5–20× и 50–100×

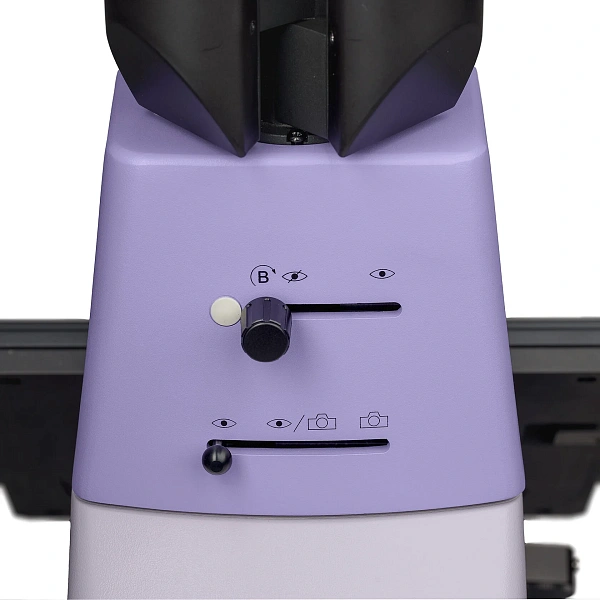

Светоделение насадки, окуляры/камера

100/0; 50/50; 0/100

Боковые фотопорты

Правый: режим 20/80; левый: 0/100. Сайт также указывает возврат 100/0

Электропитание

220±22 В, 50 Гц

Условия работы

+5…+40 °C; относительная влажность 20–80%

ОпцияОписание
Не опубликован; подобрать модельЦифровая камера
Не опубликован; уточнить совместимостьМонитор — по руководству
Не опубликованКалибровочный слайд

  • Штатив с питанием и фокусировкой; многофункциональная турель; револьвер; двухкоординатный столик.
  • Фонарь с лампой 12 В / 100 Вт; тринокулярная насадка с линзой Бертрана.
  • Прямоугольная вставка — 1; круглые поворотные вставки — 3; пружинный прижим — 1.

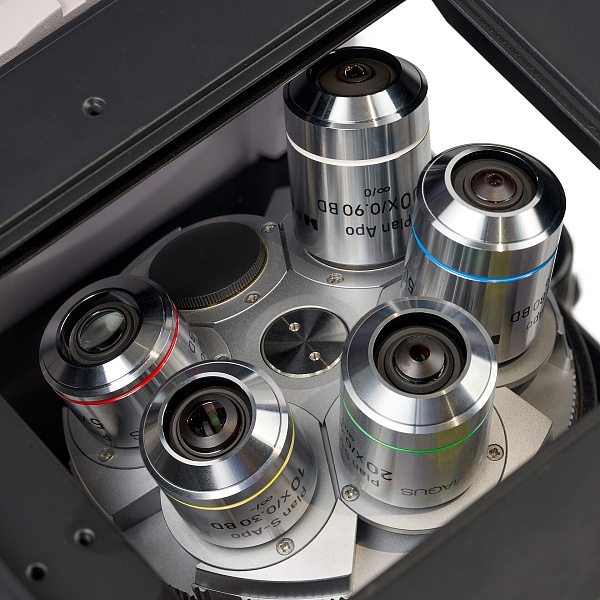

  • Пять объективов BD: Plan S-Apo 5×, 10×, 20×; Plan Apo 50×, 100× — по 1.
  • Окуляры 10×/23 мм — 2; наглазники — 2.
  • ДИК-слайдеры — 2; анализатор; полевая и апертурная диафрагмы; встроенные элементы поляризации и тёмного поля.
  • Набор светофильтров и переходник C-mount — по странице; параметры адаптера уточнить.
  • Винт фиксации насадки, набор шестигранных ключей, предохранитель, сетевой шнур.
  • Пылезащитный чехол, руководство; гарантийный талон — по странице.
