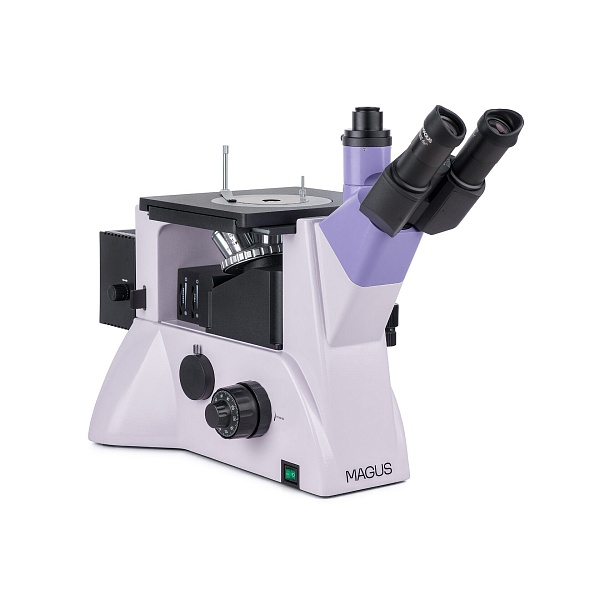

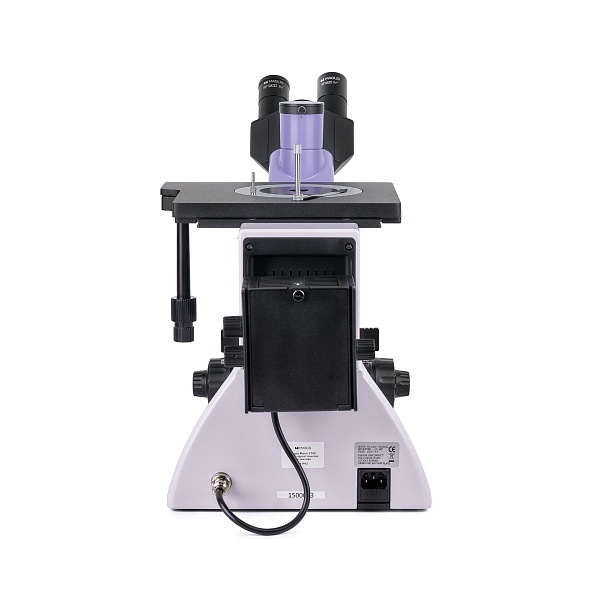

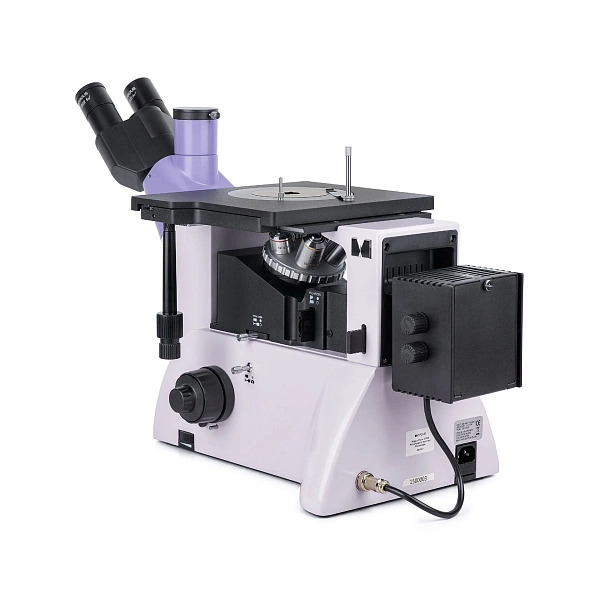

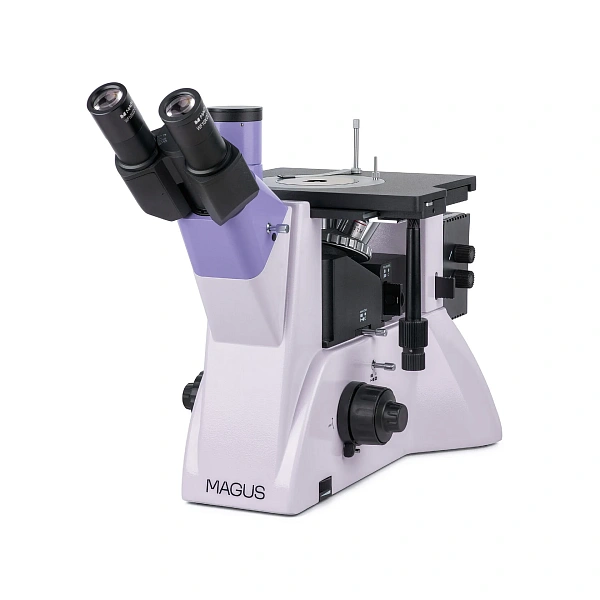

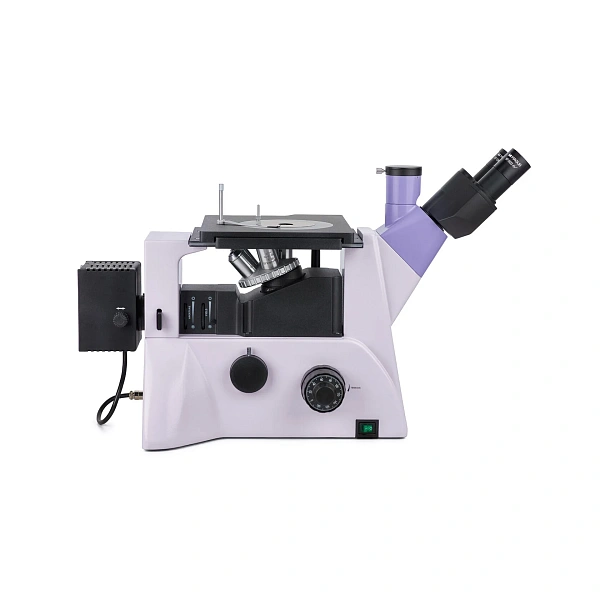

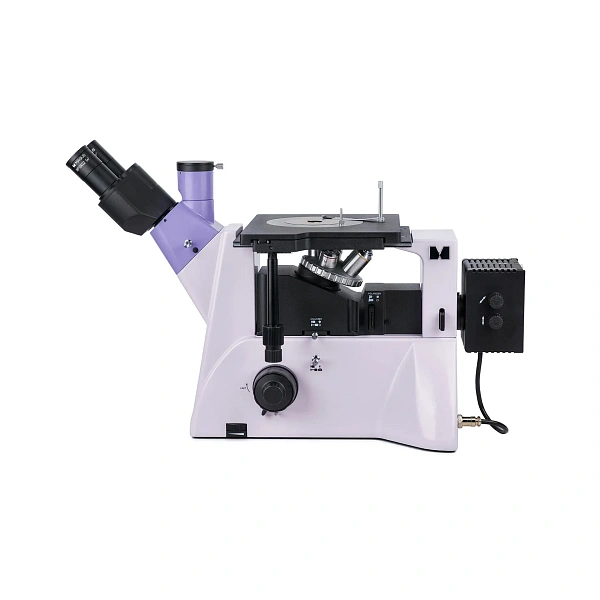

Металлографический микроскоп MAGUS Metal V700
Инвертированный микроскоп 50–1000× для образцов до 2 кг. Отражённый свет, простая поляризация, два канала визуализации. Для металлографии.
Инвертированный микроскоп 50–1000× для образцов до 2 кг. Отражённый свет, простая поляризация, два канала визуализации. Для металлографии.
Принцип работы

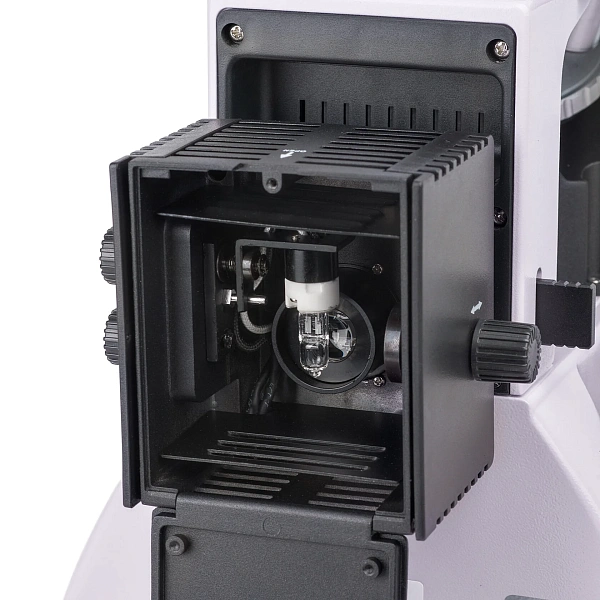

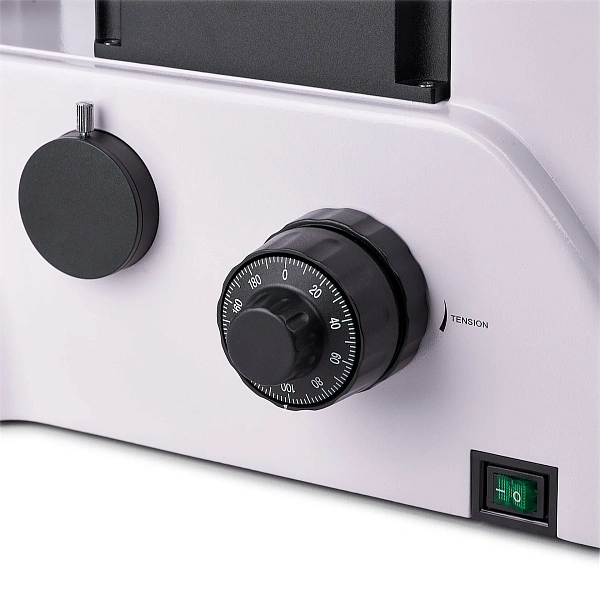

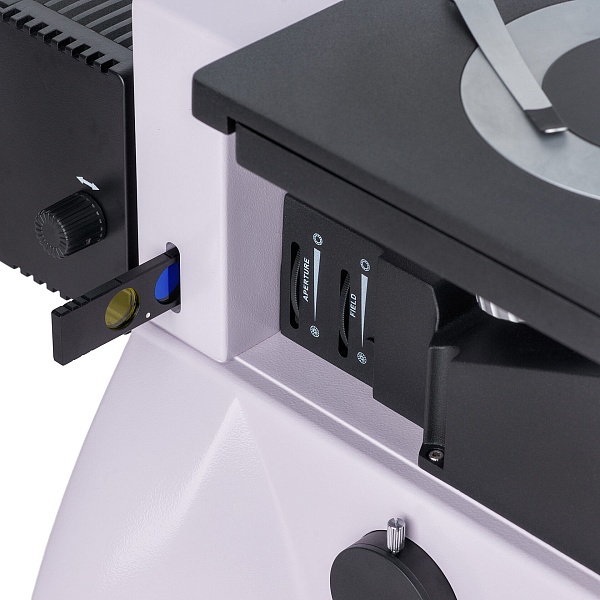

Галогенный осветитель направляет свет на поверхность образца через объектив, расположенный под столиком. Отражённое изображение наблюдают в окулярах либо передают в каналы визуализации. Фокусировку выполняют вертикальным перемещением револьвера с объективами; для наблюдения доступны светлое поле и простая поляризация.
Ключевые особенности: Металлографический микроскоп MAGUS Metal V700
· Инвертированная компоновка для образцов с подготовленной нижней поверхностью.

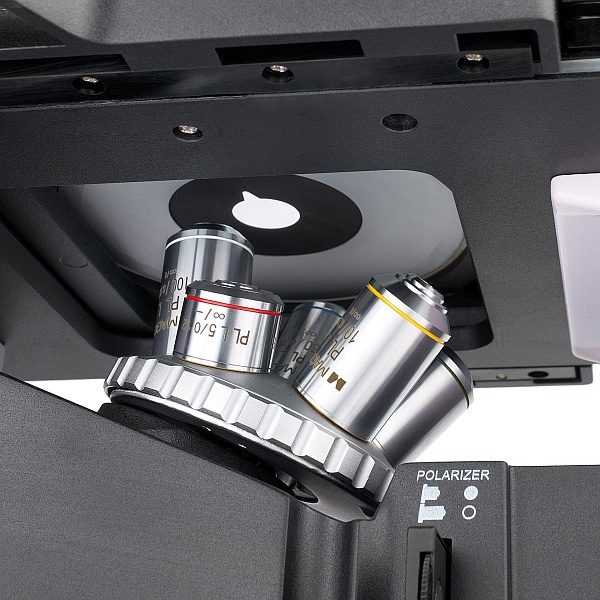

· Пять планахроматических объективов на бесконечность, включая сухой 100×.

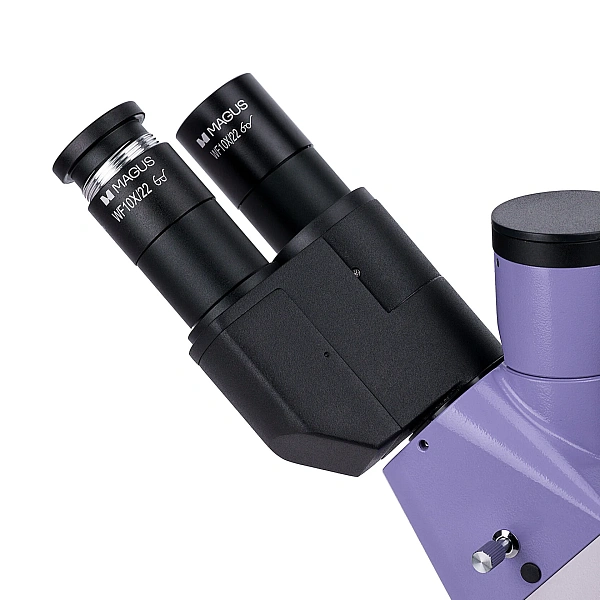

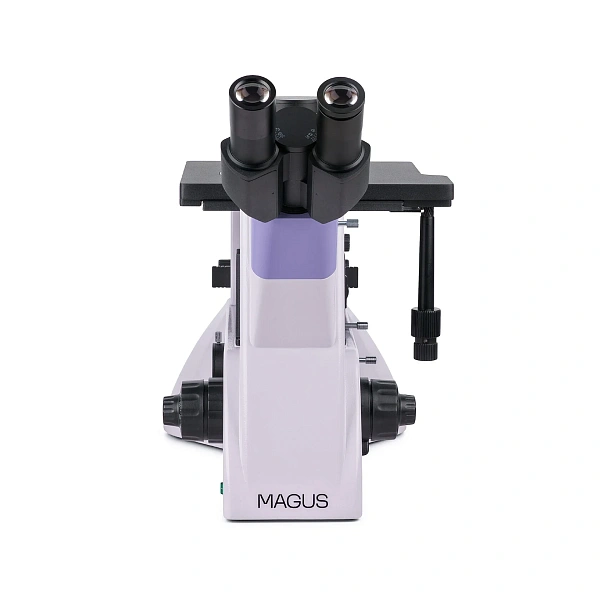

· Тринокулярная насадка с разворотом блока тубусов на 180° при установке.
· Вертикальный и боковой каналы визуализации с раздельными переключателями.

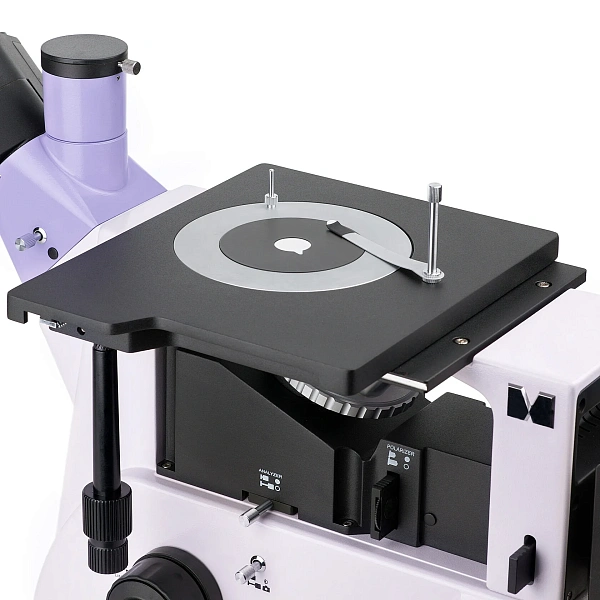

· Столик с круглыми поворотными вставками и прижимом.
Области применения: Металлографический микроскоп MAGUS Metal V700
· Наблюдение микроструктуры металлов и сплавов.
· Контроль полупроводниковых материалов и лакокрасочных покрытий.
· Материаловедческие исследования в лабораториях и технических вузах.
· Металлографический контроль подготовленных образцов в производственных лабораториях.
Технические возможности
С базовыми окулярами и объективами доступны пять дискретных увеличений. Дополнительная оптика расширяет их набор, но не превращает микроскоп в систему непрерывного зума. Заявленное с аксессуарами увеличение до 2500× не означает пропорционального повышения разрешающей способности.
Для работы подбирают вставку с отверстием по геометрии образца и фиксируют его прижимом. Нагрузка ограничена 2 кг; высота и форма не ограничиваются верхним оптическим блоком, но устойчивость и доступ к исследуемому участку необходимо проверить. Камера и устройство вывода изображения подбираются отдельно; количественные измерения требуют калибровки.
[ФОТО: V700 с образцом, установленным подготовленной поверхностью вниз, и боковым каналом камеры]
[ЭКСПЕРТ: допустимые размеры и нагрузка образца, ограничения измерений по изображению — заполнить вручную]
Вопросы-Ответы
Как располагают образец?
Подготовленной поверхностью вниз, над отверстием вставки столика. Объективы находятся под столиком.
Какова допустимая масса образца?
До 2 кг. Способ опоры и фиксации подбирают под геометрию детали.
Какие увеличения есть в комплекте?
С окулярами 10× доступны 50×, 100×, 200×, 500× и 1000×. Объектив 100× сухой, иммерсионное масло не применяется.
Есть ли тёмное поле?

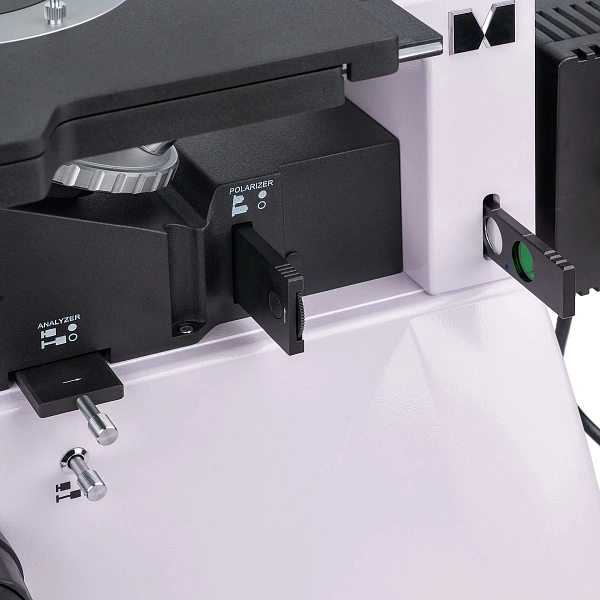

Для V700 заявлены светлое поле и простая поляризация. Тёмное поле относится к V700 BD.
Как устроена цифровая визуализация?
Предусмотрены вертикальный и боковой каналы: насадка переключается 50/50 или 100/0, корпус — 100/0 или 0/100. Камера и монитор не заявлены в базовом комплекте.
Характеристики Металлографический микроскоп MAGUS Metal V700
| Опция | Описание |
|---|---|
| Уточнить | Окуляр 10×/22 мм со шкалой |
| Уточнить | Окуляры 12,5×/14 мм; 15×/15 мм; 20×/12 мм; 25×/9 мм — пары |
| Уточнить | Объектив PL L40×/0,60; WD 3,9 мм (страница: 3,98 мм) |
| Уточнить | Объектив PL L60×/0,70; WD 2,1 мм (страница: 2,08 мм) |
| Уточнить | Объектив PL L80×/0,80; WD 1,2 мм (страница: 1,25 мм) |
| Уточнить | Цифровая камера; калибровочный слайд |
- Штатив со встроенным питанием, фокусировкой, столиком и револьвером; фонарь лампы.
- Тринокулярная визуальная насадка.
- Планахроматические объективы 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70, сухой 100×/0,85.
- Два окуляра 10×/22 мм; адаптер C-mount 1×.
- Ключ-шестигранник и сетевой шнур.
- Чехол, инструкция и гарантийный талон.
