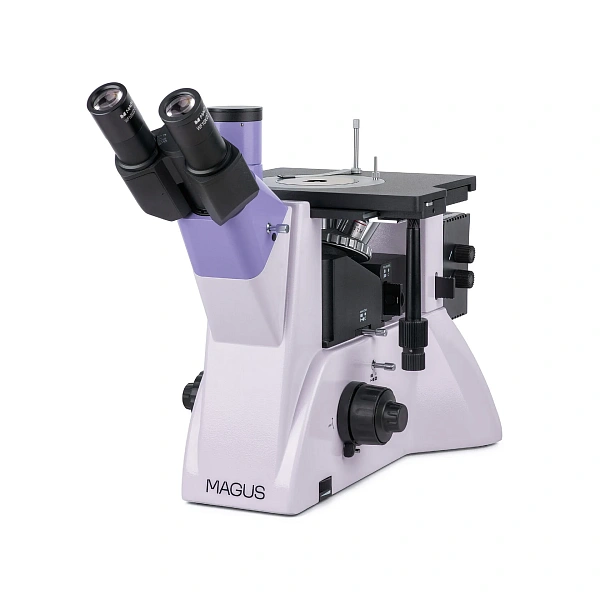

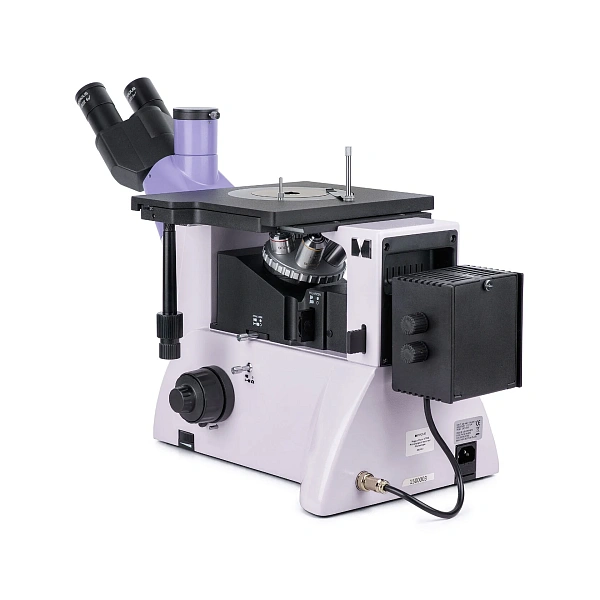

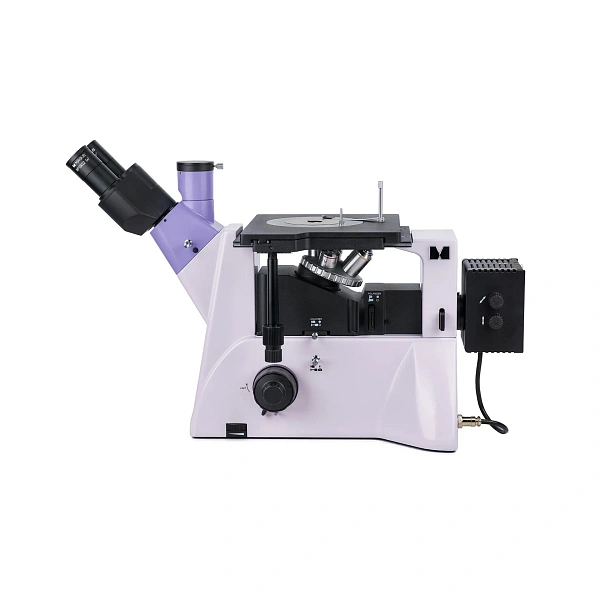

Металлографический микроскоп MAGUS Metal V700 BD

Металлографический микроскоп MAGUS Metal V700 BD

Инвертированный металлографический микроскоп для исследования микроструктуры металлов, сплавов и других непрозрачных материалов. Подготовленную поверхность образца массой до 2 кг располагают вниз, к объективам под предметным столиком.

Модель:MAGUS Metal V700 BD
Конструкция / освещение:Инвертированный / отражённый свет
Методы:Светлое поле; тёмное поле; простая поляризация
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Инвертированный металлографический микроскоп для исследования микроструктуры металлов, сплавов и других непрозрачных материалов. Подготовленную поверхность образца массой до 2 кг располагают вниз, к объективам под предметным столиком.

Модель:MAGUS Metal V700 BD
Конструкция / освещение:Инвертированный / отражённый свет
Методы:Светлое поле; тёмное поле; простая поляризация
Модели

Принцип работы

Галогенный осветитель направляет свет на поверхность образца через объектив, расположенный под столиком. Отражённое изображение наблюдают в окулярах либо передают в каналы визуализации. Фокусировку выполняют вертикальным перемещением револьвера с объективами; для наблюдения доступны светлое и тёмное поле, простая поляризация.

Ключевые особенности: Металлографический микроскоп MAGUS Metal V700 BD

·        Инвертированная компоновка для образцов с подготовленной нижней поверхностью.

·        Четыре планахроматических объектива BD на бесконечность для светлого и тёмного поля.

·        Тринокулярная насадка с разворотом блока тубусов на 180° при установке.

·        Вертикальный и боковой каналы визуализации с раздельными переключателями.

·        Столик с круглыми поворотными вставками и прижимом.

Области применения: Металлографический микроскоп MAGUS Metal V700 BD

·        Наблюдение микроструктуры металлов и сплавов.

·        Контроль полупроводниковых материалов и лакокрасочных покрытий.

·        Материаловедческие исследования в лабораториях и технических вузах.

·        Металлографический контроль подготовленных образцов в производственных лабораториях.

Технические возможности

С базовыми окулярами и объективами доступны четыре дискретных увеличения. Дополнительная оптика расширяет их набор, но не превращает микроскоп в систему непрерывного зума. Заявленное с аксессуарами увеличение до 2500× не означает пропорционального повышения разрешающей способности.

Для работы подбирают вставку с отверстием по геометрии образца и фиксируют его прижимом. Нагрузка ограничена 2 кг; высота и форма не ограничиваются верхним оптическим блоком, но устойчивость и доступ к исследуемому участку необходимо проверить. Камера и устройство вывода изображения подбираются отдельно; количественные измерения требуют калибровки.

Вопросы-Ответы

Как располагают образец?

Подготовленной поверхностью вниз, над отверстием вставки столика. Объективы находятся под столиком.

Какова допустимая масса образца?

До 2 кг. Способ опоры и фиксации подбирают под геометрию детали.

Какие увеличения есть в комплекте?

Окуляры 10× и четыре объектива BD дают 50×, 100×, 200× и 500×. Объектив 100× BD относится к опциям.

Есть ли тёмное поле?

Да, устройство тёмного поля встроено в штатив. Для этого режима предусмотрены объективы BD и галогенный осветитель 50 Вт.

Как устроена цифровая визуализация?

Предусмотрены вертикальный и боковой каналы: насадка переключается 50/50 или 100/0, корпус — 100/0 или 0/100. Камера и монитор не заявлены в базовом комплекте.


Характеристики Металлографический микроскоп MAGUS Metal V700 BD

Название

Значение

Модель

MAGUS Metal V700 BD

Конструкция / освещение

Инвертированный / отражённый свет

Методы

Светлое поле; тёмное поле; простая поляризация

Базовое увеличение

50×, 100×, 200×, 500×

Оптическая система

Бесконечность; планахроматы; парфокальная высота 45 мм

Насадка

Тринокулярная Зидентопф; наклон 45°; разворот блока тубусов на 180° при установке

Светоделение — насадка

50/50 или 100/0

Светоделение — корпус

100/0 или 0/100

Межзрачковое расстояние

48–75 мм

Диоптрийная настройка

На одном окуляре по общему руководству; диапазон не указан

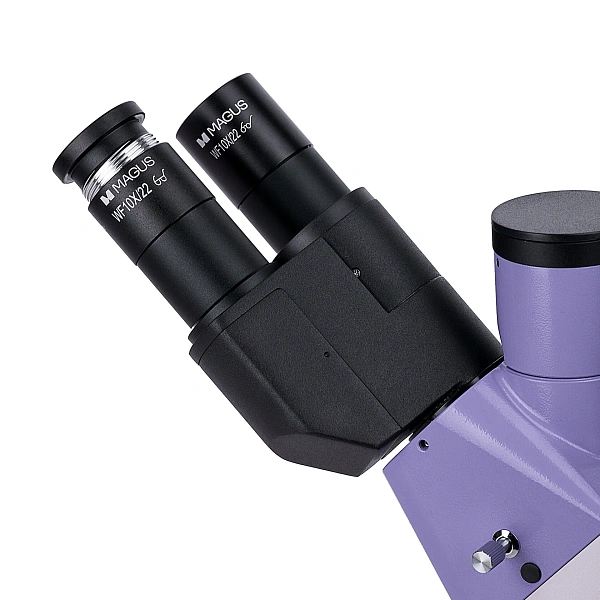

Окуляры

10×/22 мм, 2 шт.; удаление зрачка 10 мм

Посадочный диаметр окуляров

30 мм

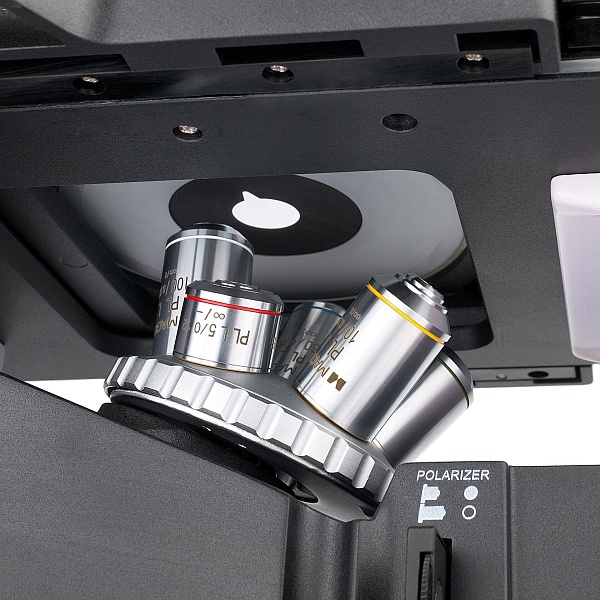

Револьвер

На 5 объективов

Объектив 5×

PL L 5×/0,12 BD; WD 9,7 мм

Объектив 10×

PL L 10×/0,25 BD; WD 9,3 мм

Объектив 20×

PL L 20×/0,40 BD; WD 7,2 мм

Объектив 50×

PL L 50×/0,70 BD; WD 2,5 мм

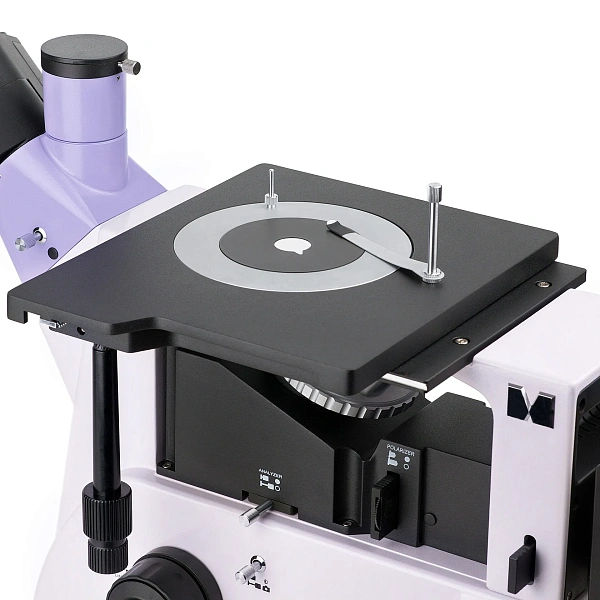

Столик

242×200 мм; ход XY 30×30 мм

Поворотные вставки

Ø130 мм; отверстия Ø10 / Ø20 / Ø30 мм

Максимальная масса образца

2 кг

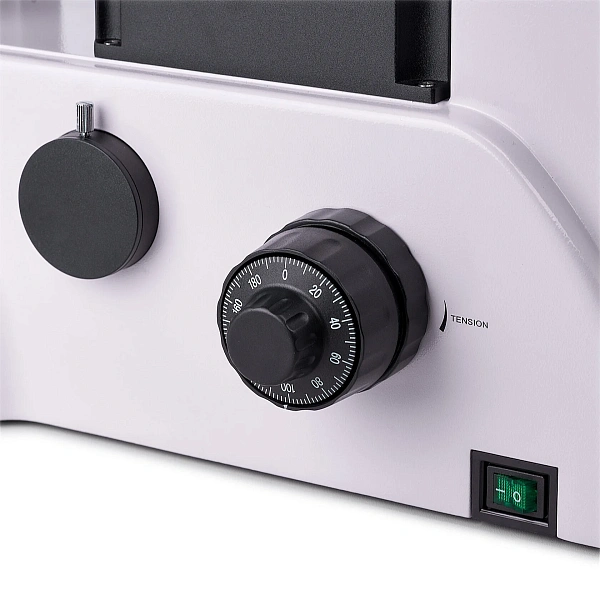

Фокусировка

Коаксиальная грубая и тонкая; перемещение револьвера; блокировка и регулировка жёсткости грубой

Цена деления тонкой фокусировки

2 мкм; не погрешность измерений

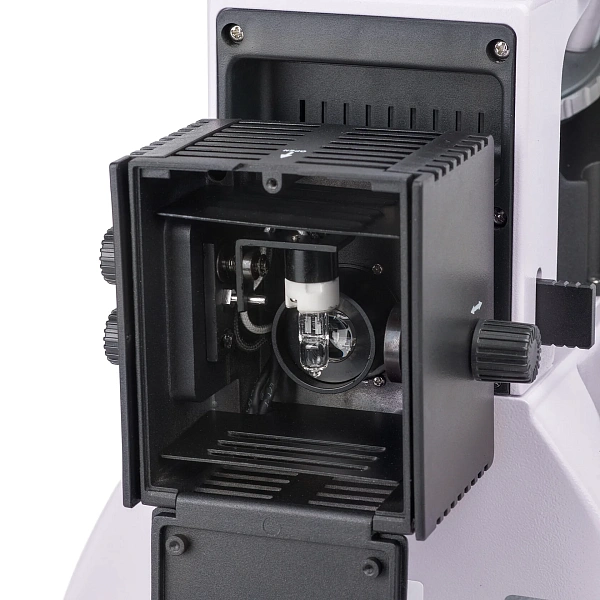

Источник света

Галогенный 12 В / 50 Вт; регулируемая яркость

Осветительная система

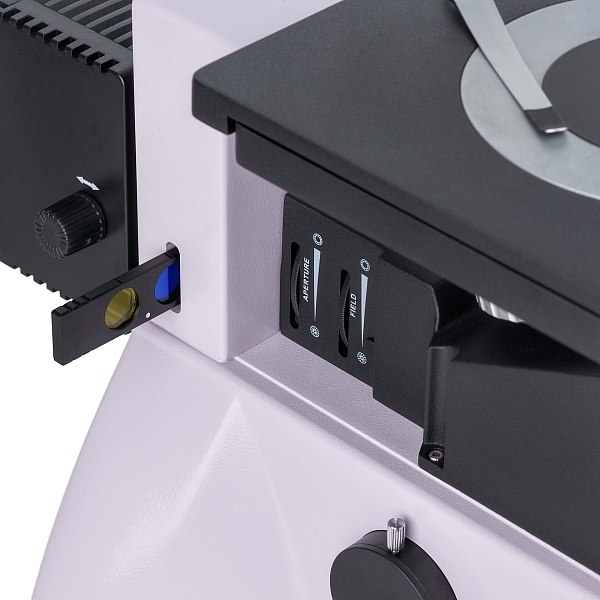

Устройство тёмного поля; полевая и апертурная диафрагмы; съёмные анализатор и поляризатор

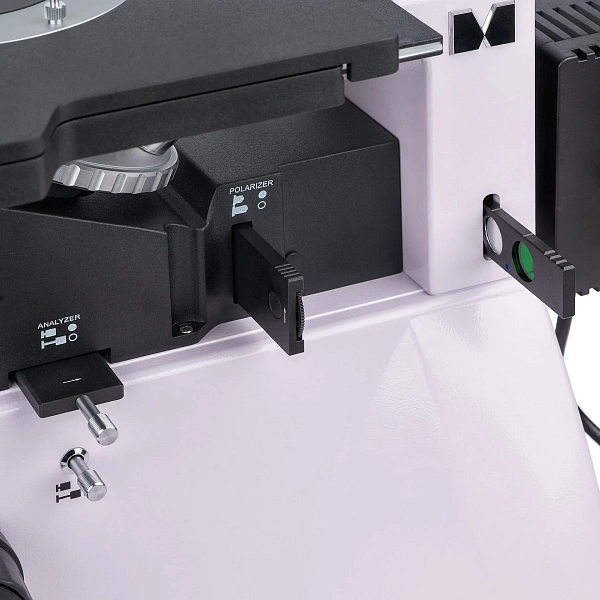

Поляризация

Поляризатор вращается 0–360°; анализатор неподвижный

Фильтры

Матовый, жёлтый, зелёный, синий

Питание

220±22 В; 50 Гц

Условия работы

+5…+35 °C; влажность 20–80%

Габариты без упаковки, Ш×В×Д

250×394×614 мм — по руководству

Масса

13,0 кг — по руководству

ОпцияОписание
УточнитьОкуляр 10×/22 мм со шкалой
УточнитьОкуляры 12,5×/14 мм; 15×/15 мм; 20×/12 мм; 25×/9 мм — пары
УточнитьОбъектив PL L40×/0,60 BD; WD 3,0 мм
УточнитьОбъектив PL L60×/0,70 BD; WD 1,9 мм
УточнитьОбъектив PL L80×/0,80 BD; WD 0,8 мм
УточнитьСухой объектив PL L100×/0,85 BD; WD 0,4 мм
Модели и артикулы уточнитьЦифровая камера; калибровочный слайд

  • Штатив со встроенным питанием, фокусировкой, столиком и револьвером; фонарь лампы.
  • Тринокулярная визуальная насадка.
  • Планахроматические объективы BD: 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70.
  • Два окуляра 10×/22 мм; адаптер C-mount 1×.
  • Ключ-шестигранник и сетевой шнур.
  • Чехол, инструкция и гарантийный талон.
