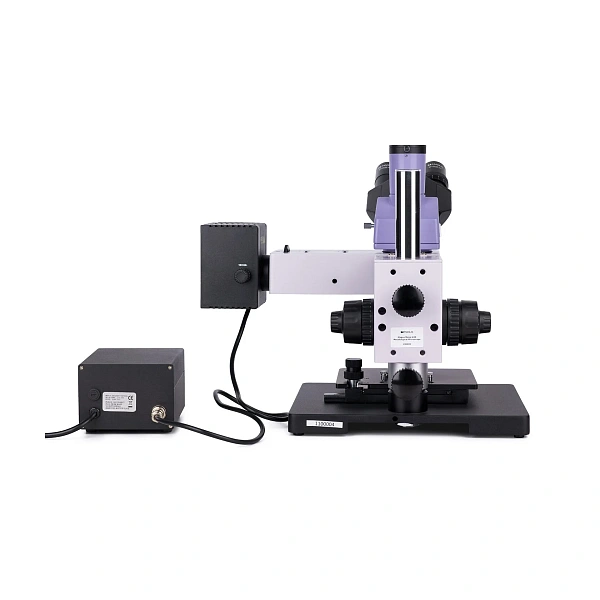

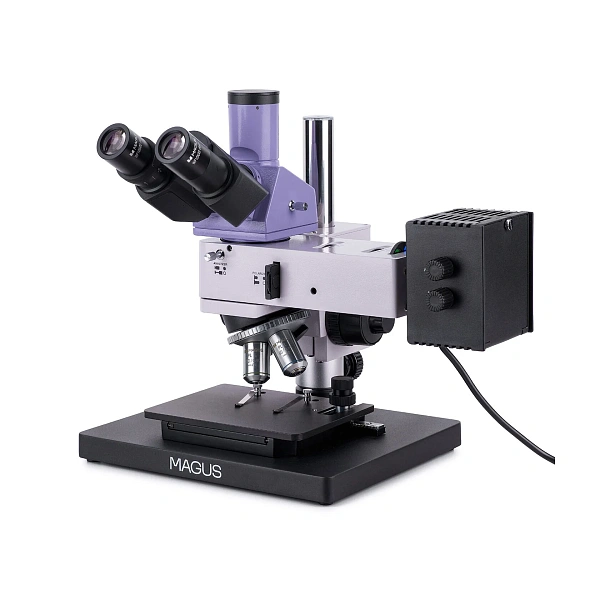

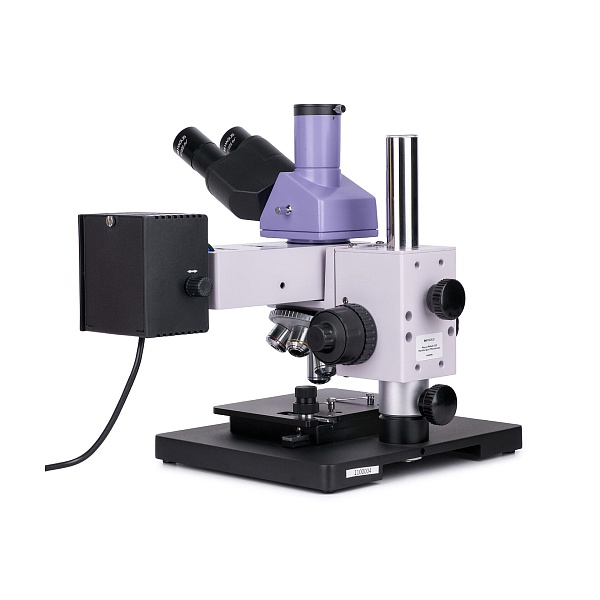

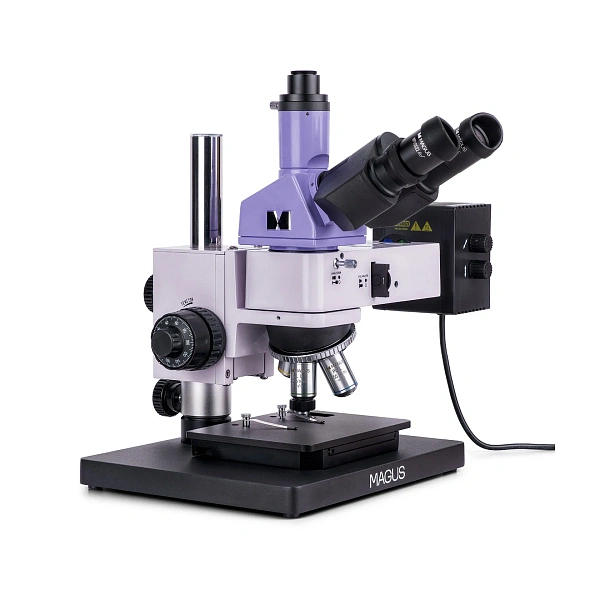

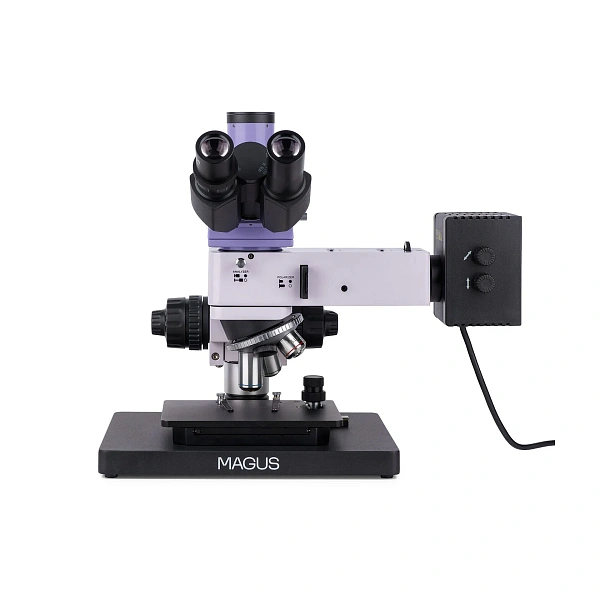

Металлографический микроскоп MAGUS Metal 650
MAGUS Metal 650 — прямой металлографический микроскоп для исследования непрозрачных материалов в отражённом свете. Инспекционный столик с увеличенным ходом позволяет последовательно осматривать поверхность печатных плат, фотошаблонов, интегральных схем и других протяжённых образцов.
MAGUS Metal 650 — прямой металлографический микроскоп для исследования непрозрачных материалов в отражённом свете. Инспекционный столик с увеличенным ходом позволяет последовательно осматривать поверхность печатных плат, фотошаблонов, интегральных схем и других протяжённых образцов.
Принцип работы

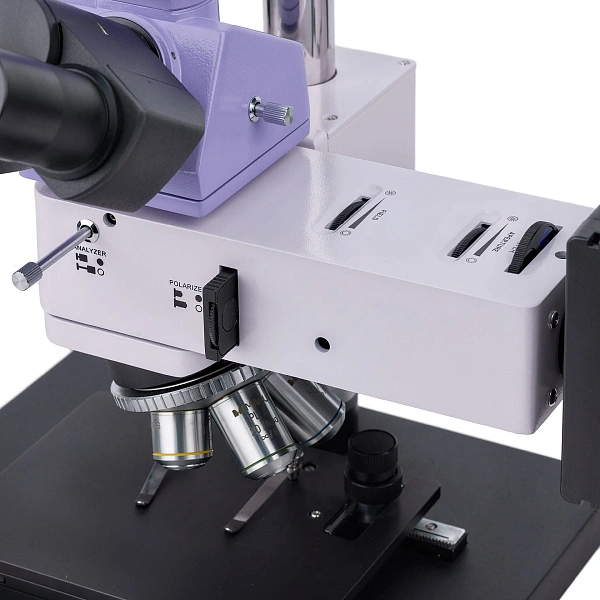

Галогенный осветитель направляет свет через объектив на исследуемую поверхность, а отражённое изображение формируется в окулярах или в дополнительной камере. Для настройки контраста используются светлое поле и простая поляризация. Центрируемые диафрагмы и источник света позволяют настроить освещение по Кёлеру.
Ключевые особенности: Металлографический микроскоп MAGUS Metal 650
· Оптическая система на бесконечность с планахроматическими объективами увеличенного рабочего расстояния.
· Тринокулярная насадка с переключением потока полностью на окуляры либо камеру.

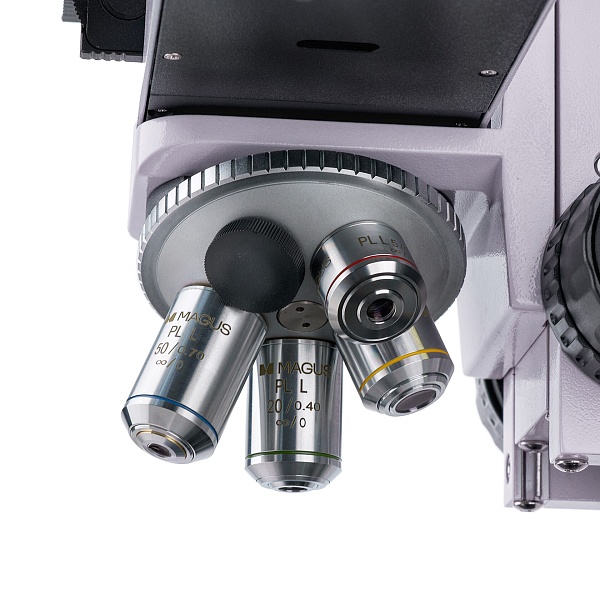

· Пять базовых объективов 5×, 10×, 20×, 50× и 80× в пятиместном револьвере.

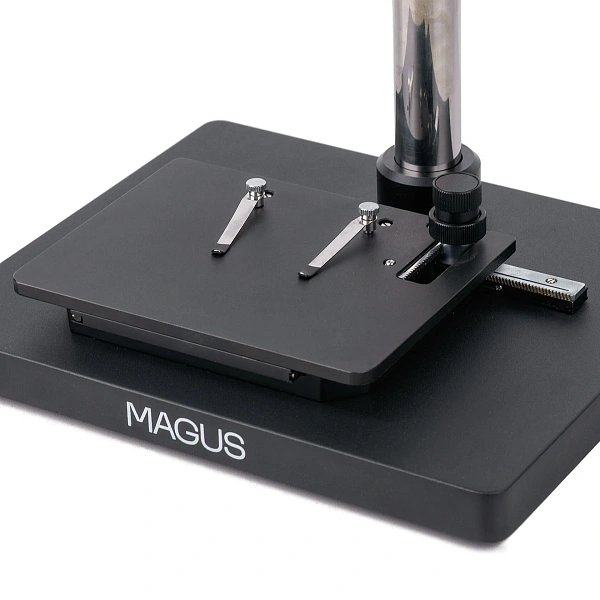

· Двухкоординатный инспекционный столик с ходом 204 мм по каждой оси.

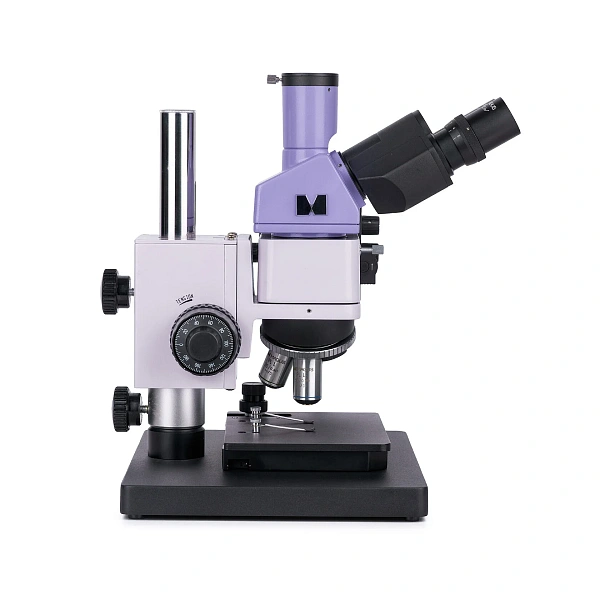

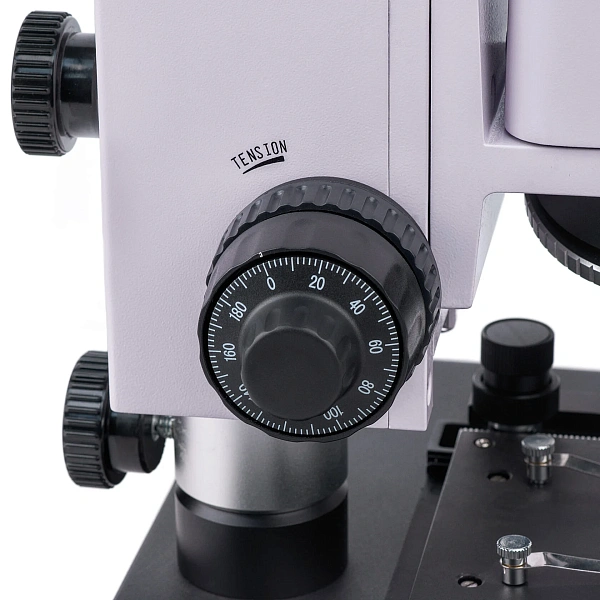

· Тонкая фокусировка с ценой деления 0,7 мкм; блокировка и регулировка жёсткости грубой фокусировки.
Области применения: Металлографический микроскоп MAGUS Metal 650
· Наблюдение микроструктуры металлов и сплавов.
· Контроль полупроводниковых материалов и лакокрасочных покрытий.
· Материаловедческие исследования в лабораториях и технических вузах.
· Инспекция печатных плат, интегральных схем и фотошаблонов.
Технические возможности
С базовыми окулярами и объективами доступны пять дискретных увеличений. Дополнительная оптика расширяет их набор, но не превращает микроскоп в систему непрерывного зума. Заявленное с аксессуарами увеличение до 2500× не означает пропорционального повышения разрешающей способности.
Размер столика и диапазон его перемещения являются разными параметрами. Они не задают автоматически максимальный размер или массу детали: необходимо согласовать опору, высоту, допустимую нагрузку и доступ к поверхности. Параметры цифровых измерений зависят от камеры, программного обеспечения и калибровки.
Вопросы-Ответы
Какие увеличения доступны в комплекте?
Окуляры 10× и объективы 5×, 10×, 20×, 50× и 80× дают 50×, 100×, 200×, 500× и 800×. Увеличение меняется дискретно.
Есть ли проходящий свет или тёмное поле?
Для Metal 650 заявлен отражённый свет: светлое поле и простая поляризация. Тёмное поле относится к отдельной модели Metal 650 BD.
Как перемещается образец?
Столик имеет ход 204 мм по каждой оси. Допустимые размеры, высоту и массу образца нужно согласовать отдельно.
Входит ли цифровая камера?
Камера заказывается отдельно. Адаптер C-mount 1× включён в опубликованный комплект.
Можно ли одновременно смотреть в окуляры и снимать?
Светоделитель направляет весь поток в один из каналов: окуляры или камеру. Одновременное деление между каналами не заявлено.
Характеристики Металлографический микроскоп MAGUS Metal 650
| Опция | Описание |
|---|---|
| Уточнить | Окуляр 10×/22 мм со шкалой |
| Уточнить | Окуляры 12,5×/14 мм; 15×/15 мм; 20×/12 мм; 25×/9 мм — пары |
| Уточнить | Объектив PL L40×/0,60; WD 3,9 мм (страница: 3,98 мм) |
| Уточнить | Объектив PL L60×/0,70; WD 2,1 мм (страница: 2,08 мм) |
| Уточнить | Сухой объектив PL L100×/0,85; WD 0,4 мм |
| Модели и артикулы уточнить | Цифровая камера; калибровочный слайд |
- Штатив со встроенным питанием, отражённым осветителем, фокусировкой, столиком и револьвером.
- Тринокулярная визуальная насадка.
- Планахроматические объективы 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70, 80×/0,80.
- Два окуляра 10×/22 мм; адаптер C-mount 1×.
- Ключ-шестигранник и сетевой шнур.
- Чехол, инструкция и гарантийный талон.
