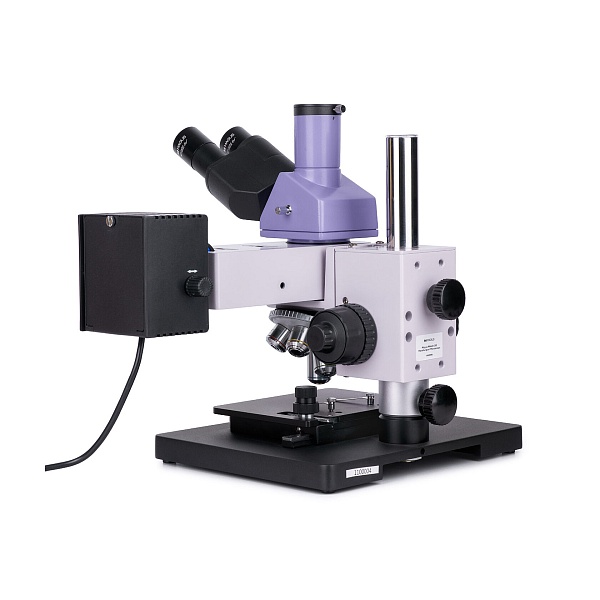

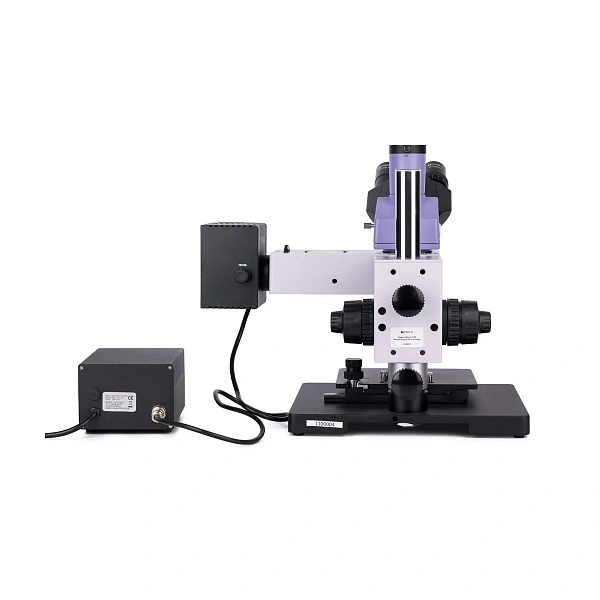

Металлографический микроскоп MAGUS Metal 630

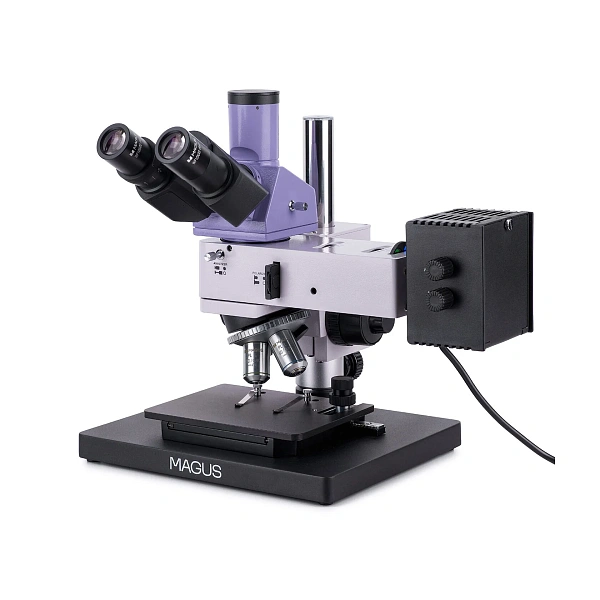

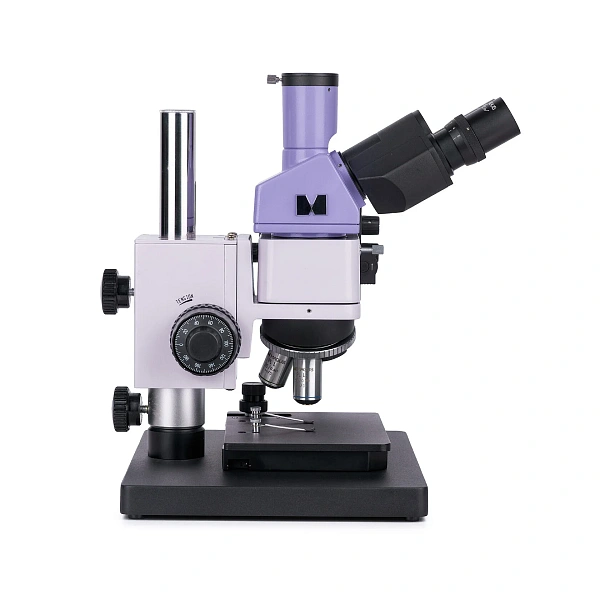

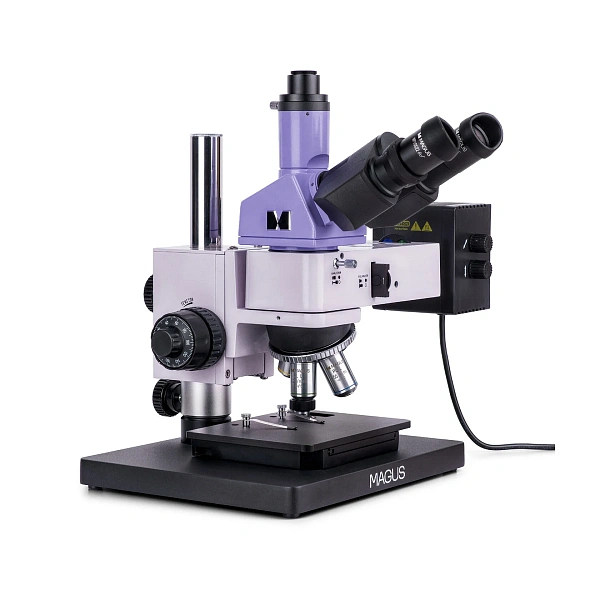

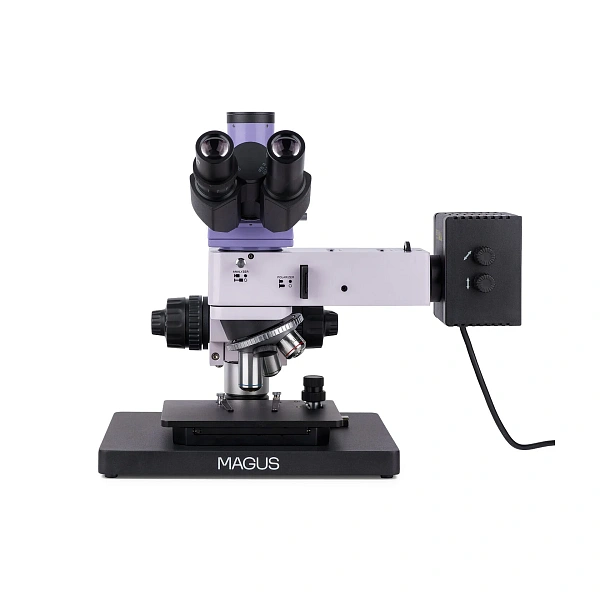

MAGUS Metal 630 — металлографический микроскоп 50–500×. Отражённый свет, простая поляризация, тринокулярная насадка и компактный штатив для изучения материалов.
MAGUS Metal 630 — металлографический микроскоп 50–500×. Отражённый свет, простая поляризация, тринокулярная насадка и компактный штатив для изучения материалов.
Принцип работы

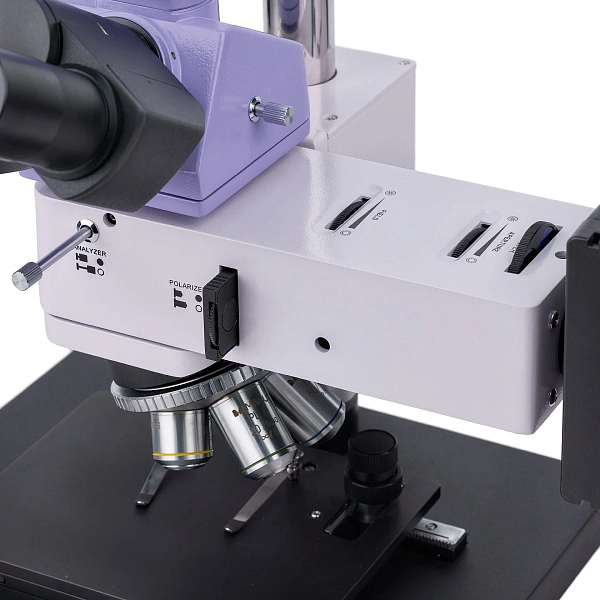

Галогенный осветитель направляет свет через объектив на исследуемую поверхность, а отражённое изображение формируется в окулярах или в дополнительной камере. Для настройки контраста используются светлое поле и простая поляризация. Центрируемые диафрагмы и источник света позволяют настроить освещение по Кёлеру.
Ключевые особенности: Металлографический микроскоп MAGUS Metal 630
· Оптическая система на бесконечность с планахроматическими объективами увеличенного рабочего расстояния.
· Тринокулярная насадка с переключением потока полностью на окуляры либо камеру.

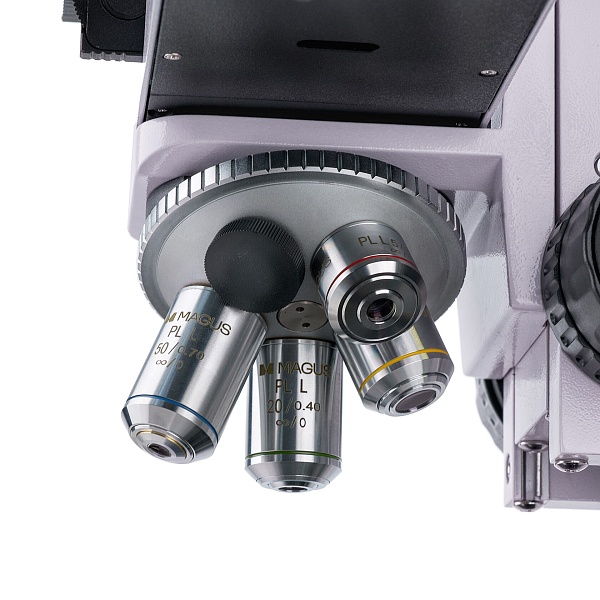

· Четыре базовых объектива и одно свободное гнездо пятиместного револьвера.

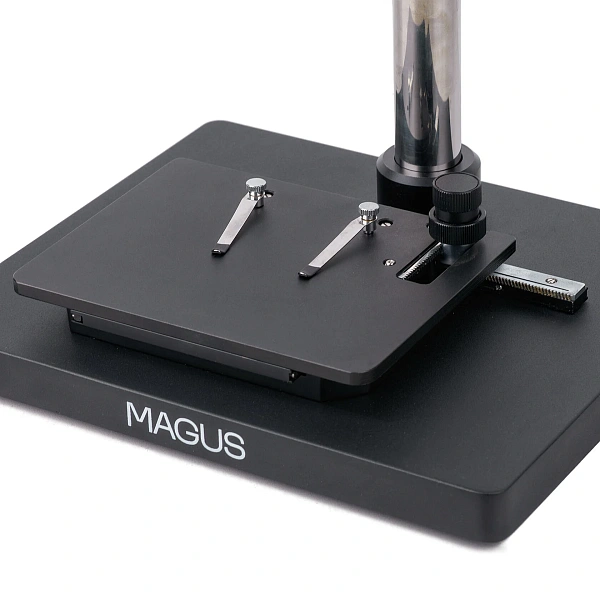

· Двухкоординатный столик для небольших образцов.
· Возможность интеграции оптического блока в производственную линию на специально разработанном штативе.
Области применения: Металлографический микроскоп MAGUS Metal 630
· Наблюдение микроструктуры металлов и сплавов.
· Контроль полупроводниковых материалов и лакокрасочных покрытий.
· Материаловедческие исследования в лабораториях и технических вузах.
· Производственный контроль непрозрачных деталей при согласованной компоновке рабочего места.
Технические возможности
С базовыми окулярами и объективами доступны четыре дискретных увеличения. Дополнительная оптика расширяет их набор, но не превращает микроскоп в систему непрерывного зума. Заявленное с аксессуарами увеличение до 2500× не означает пропорционального повышения разрешающей способности.
Открытая компоновка удобна для объектов, которые не помещаются под обычным закрытым штативом. Для конкретной детали следует проверить доступ к исследуемой поверхности, устойчивость установки и расстояние до объектива. Адаптация к линии требует отдельного проекта опоры; автоматизация перемещения и контроля в базовой поставке не заявлена.
[ФОТО: общий вид Metal 630 с компактным штативом и предметным столиком]
[ЭКСПЕРТ: ограничения геометрии образца и требования к индивидуальному штативу — заполнить вручную]
Вопросы-Ответы
Какие увеличения доступны в комплекте?
Окуляры 10× и объективы 5×, 10×, 20× и 50× дают 50×, 100×, 200× и 500×. Увеличение меняется дискретно.
Есть ли проходящий свет или тёмное поле?
Для Metal 630 заявлен отражённый свет: светлое поле и простая поляризация. Тёмное поле относится к отдельной модели Metal 630 BD.
Можно ли исследовать крупные детали?
Конструкция допускает адаптацию оптического блока на индивидуальном штативе. Возможность наблюдения конкретной детали зависит от её геометрии, опоры и рабочего расстояния объектива.
Входит ли цифровая камера?
Камера заказывается отдельно. Адаптер C-mount 1× включён в опубликованный комплект.
Можно ли одновременно смотреть в окуляры и снимать?
Светоделитель направляет весь поток в один из каналов: окуляры или камеру. Одновременное деление между каналами не заявлено.
Характеристики Металлографический микроскоп MAGUS Metal 630
| Опция | Описание |
|---|---|
| Уточнить | Окуляр 10×/22 мм со шкалой |
| Уточнить | Окуляры 12,5×/14 мм; 15×/15 мм; 20×/12 мм; 25×/9 мм — пары |
| Уточнить | Объектив PL L40×/0,60; WD 3,9 мм (страница: 3,98 мм) |
| Уточнить | Объектив PL L60×/0,70; WD 2,1 мм (страница: 2,08 мм) |
| Уточнить | Объектив PL L80×/0,80; WD 1,2 мм (страница: 1,25 мм) |
| Уточнить | Сухой объектив PL L100×/0,85; WD 0,4 мм |
| Модели и артикулы уточнить | Цифровая камера; калибровочный слайд |
- Штатив с фокусировкой, предметным столиком и револьвером.
- Осветитель отражённого света с фонарём лампы; тринокулярная насадка.
- Планахроматические объективы 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70.
- Два окуляра 10×/22 мм; адаптер C-mount 1×.
- Ключ-шестигранник, блок питания, сетевой шнур и кабель отражённого осветителя.
- Чехол, инструкция и гарантийный талон.
