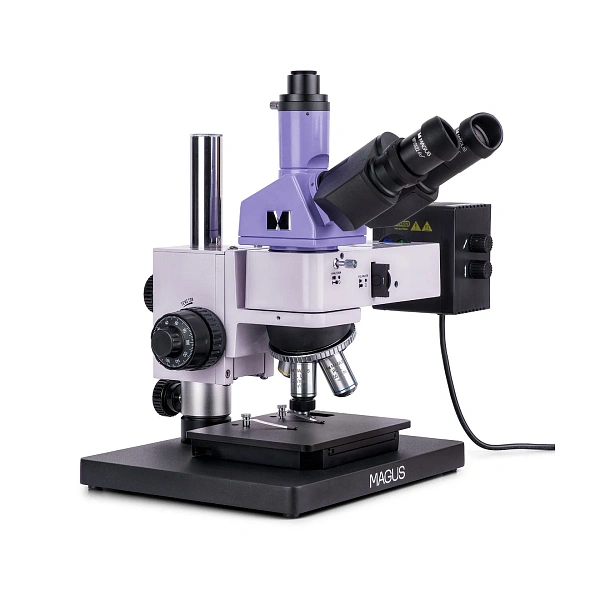

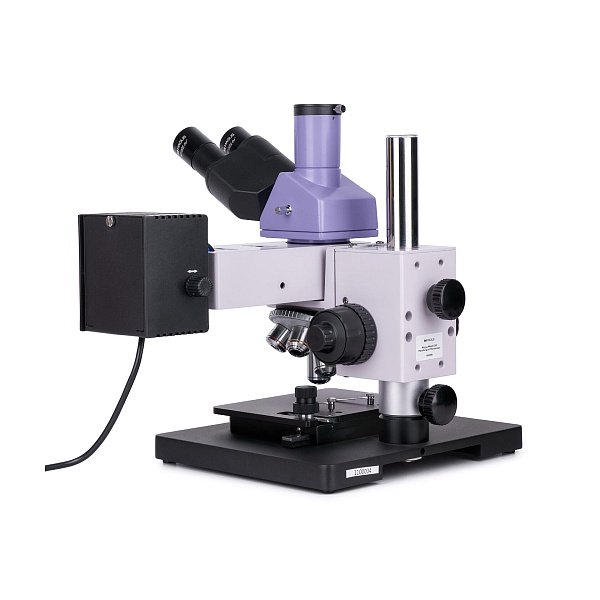

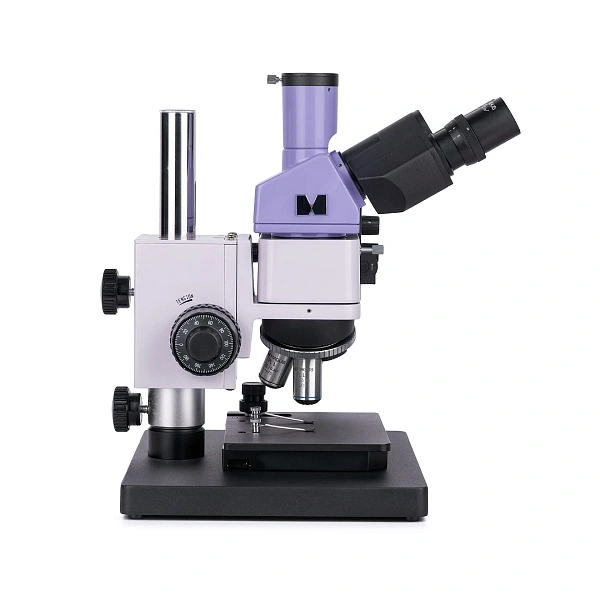

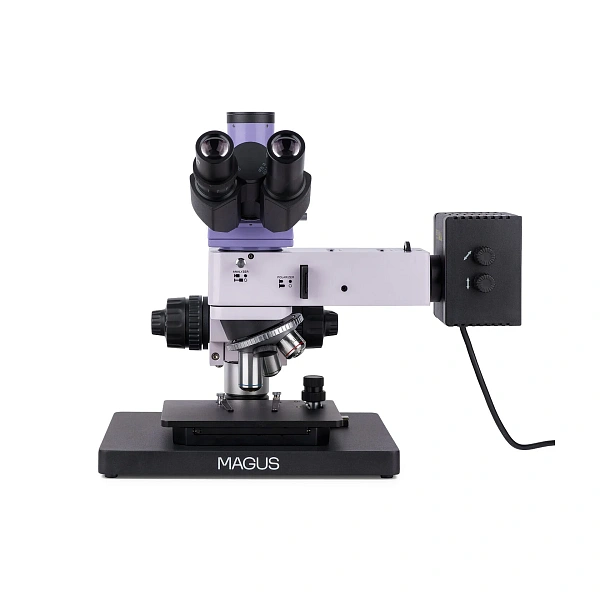

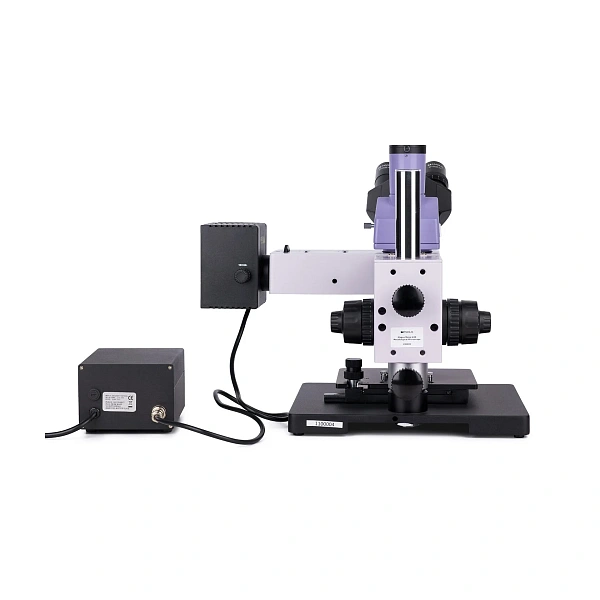

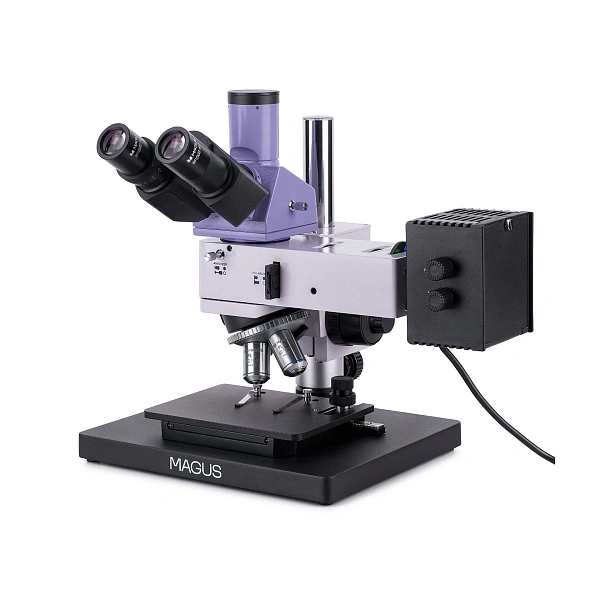

Металлографический микроскоп MAGUS Metal 630 BD

MAGUS Metal 630 BD — металлографический микроскоп 50–500×. Светлое и тёмное поле, простая поляризация, тринокулярная насадка, компактный штатив. Для материалов.

Модель / артикул:MAGUS Metal 630 BD / 82899
Конструкция / освещение:Прямой / отражённый свет
Методы:Светлое поле; тёмное поле; простая поляризация
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

MAGUS Metal 630 BD — металлографический микроскоп 50–500×. Светлое и тёмное поле, простая поляризация, тринокулярная насадка, компактный штатив. Для материалов.

Модель / артикул:MAGUS Metal 630 BD / 82899
Конструкция / освещение:Прямой / отражённый свет
Методы:Светлое поле; тёмное поле; простая поляризация
Модели

Принцип работы

Галогенный осветитель направляет свет через объектив на исследуемую поверхность, а отражённое изображение формируется в окулярах или в дополнительной камере. Для настройки контраста используются светлое и тёмное поле, простая поляризация. Центрируемые диафрагмы и источник света позволяют настроить освещение по Кёлеру.

Ключевые особенности: Металлографический микроскоп MAGUS Metal 630 BD

·        Оптическая система на бесконечность с планахроматическими объективами BD увеличенного рабочего расстояния.

·        Тринокулярная насадка с переключением потока полностью на окуляры либо камеру.

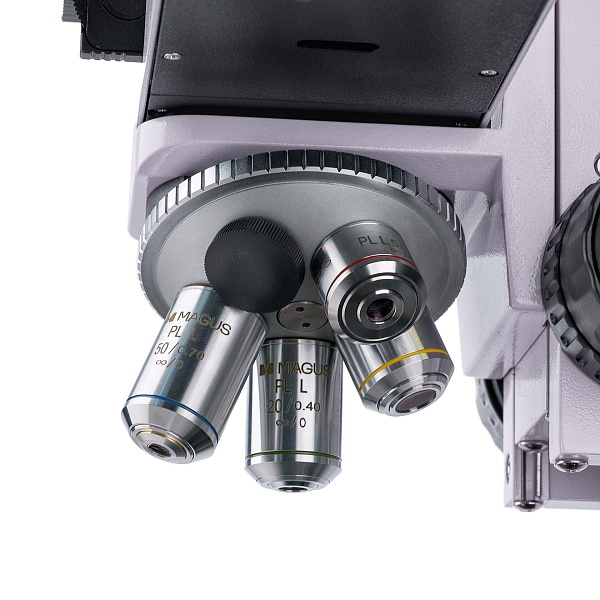

·        Четыре базовых объектива и одно свободное гнездо пятиместного револьвера.

·        Двухкоординатный столик для небольших образцов.

·        Возможность интеграции оптического блока в производственную линию на специально разработанном штативе.

Области применения: Металлографический микроскоп MAGUS Metal 630 BD

·        Наблюдение микроструктуры металлов и сплавов.

·        Контроль полупроводниковых материалов и лакокрасочных покрытий.

·        Материаловедческие исследования в лабораториях и технических вузах.

·        Производственный контроль непрозрачных деталей при согласованной компоновке рабочего места.

Технические возможности

С базовыми окулярами и объективами доступны четыре дискретных увеличения. Дополнительная оптика расширяет их набор, но не превращает микроскоп в систему непрерывного зума. Заявленное с аксессуарами увеличение до 2500× не означает пропорционального повышения разрешающей способности.

Открытая компоновка удобна для объектов, которые не помещаются под обычным закрытым штативом. Для конкретной детали следует проверить доступ к исследуемой поверхности, устойчивость установки и расстояние до объектива. Адаптация к линии требует отдельного проекта опоры; автоматизация перемещения и контроля в базовой поставке не заявлена.

Вопросы-Ответы

Какие увеличения доступны в комплекте?

Окуляры 10× и объективы 5×, 10×, 20× и 50× дают 50×, 100×, 200× и 500×. Увеличение меняется дискретно.

Какие методы наблюдения доступны?

В отражённом свете доступны светлое и тёмное поле, а также простая поляризация. Проходящий свет для этой модели не заявлен.

Можно ли исследовать крупные детали?

Конструкция допускает адаптацию оптического блока на индивидуальном штативе. Возможность наблюдения конкретной детали зависит от её геометрии, опоры и рабочего расстояния объектива.

Входит ли цифровая камера?

Камера заказывается отдельно. Адаптер C-mount 1× включён в опубликованный комплект.

Можно ли одновременно смотреть в окуляры и снимать?

Светоделитель направляет весь поток в один из каналов: окуляры или камеру. Одновременное деление между каналами не заявлено.



Характеристики Металлографический микроскоп MAGUS Metal 630 BD

Название

Значение

Модель / артикул

MAGUS Metal 630 BD / 82899

Конструкция / освещение

Прямой / отражённый свет

Методы

Светлое поле; тёмное поле; простая поляризация

Базовое увеличение

50×, 100×, 200×, 500×

Оптическая система

Бесконечность; планахроматы; парфокальная высота 45 мм

Насадка

Тринокулярная Зидентопф; наклон 30°

Светоделитель

100/0 и 0/100: окуляры / камера

Межзрачковое расстояние

48–75 мм

Диоптрийная настройка

±5 D на левом тубусе

Окуляры

10×/22 мм, 2 шт.; удаление зрачка 10 мм

Посадочный диаметр окуляров

30 мм

Револьвер

На 5 объективов

Объектив 5×

PL L 5×/0,12 BD; WD 9,7 мм

Объектив 10×

PL L 10×/0,25 BD; WD 9,3 мм

Объектив 20×

PL L 20×/0,40 BD; WD 7,2 мм

Объектив 50×

PL L 50×/0,70 BD; WD 2,5 мм

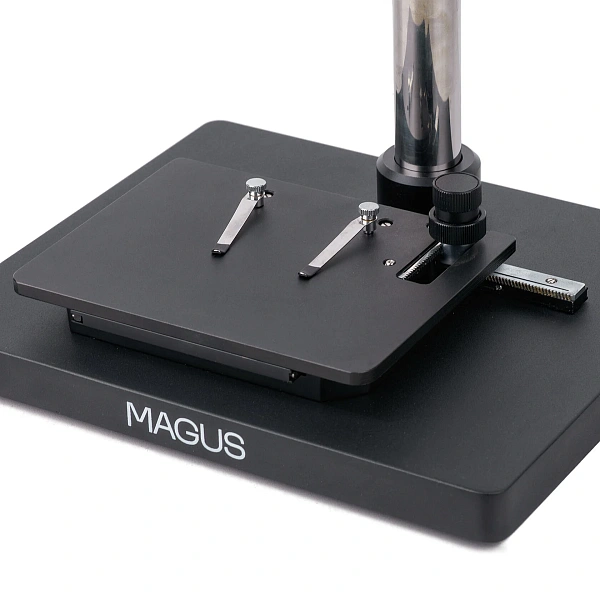

Столик / перемещение XY

185×140 мм / 35×30 мм

Размер основания

300×235 мм по руководству; 300×240 мм на странице — уточнить

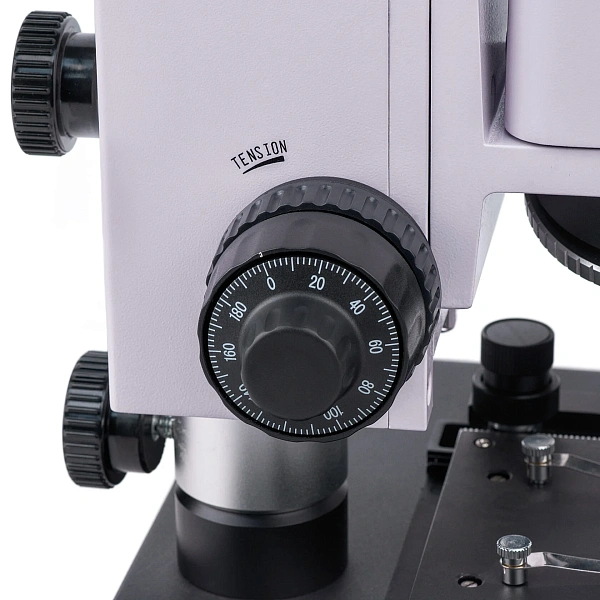

Фокусировка

Коаксиальная грубая и тонкая, с двух сторон; регулировка жёсткости грубой

Цена деления тонкой фокусировки

2 мкм; не погрешность измерений

Источник света

Галогенный 12 В / 50 Вт; регулируемая яркость

Осветительная система

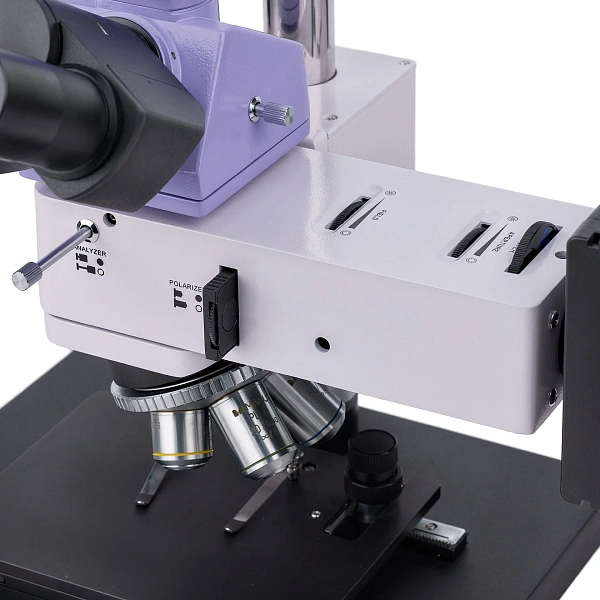

Устройство тёмного поля, полевая и апертурная диафрагмы, анализатор и съёмный поляризатор

Поляризация

Поляризатор вращается 0–360°; анализатор неподвижный

Фильтры

Матовый, жёлтый, зелёный, синий

Питание

220±22 В; 50 Гц

Условия работы

+5…+35 °C; влажность 20–80%

Габариты без упаковки, Ш×В×Д

345×380×415 мм — по руководству

Масса

16,0 кг — по руководству

ОпцияОписание
УточнитьОкуляр 10×/22 мм со шкалой
УточнитьОкуляры 12,5×/14 мм; 15×/15 мм; 20×/12 мм; 25×/9 мм — пары
УточнитьОбъектив PL L40×/0,60 BD; WD 3,0 мм
УточнитьОбъектив PL L60×/0,70 BD; WD 1,9 мм
УточнитьОбъектив PL L80×/0,80 BD; WD 0,8 мм
УточнитьСухой объектив PL L100×/0,85 BD; WD 0,4 мм
Модели и артикулы уточнитьЦифровая камера; калибровочный слайд

  • Штатив с фокусировкой, предметным столиком и револьвером.
  • Осветитель отражённого света с фонарём лампы; тринокулярная насадка.
  • Планахроматические объективы BD: 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70.
  • Два окуляра 10×/22 мм; адаптер C-mount 1×.
  • Ключ-шестигранник, блок питания, сетевой шнур и кабель отражённого осветителя.
  • Чехол, инструкция и гарантийный талон.
