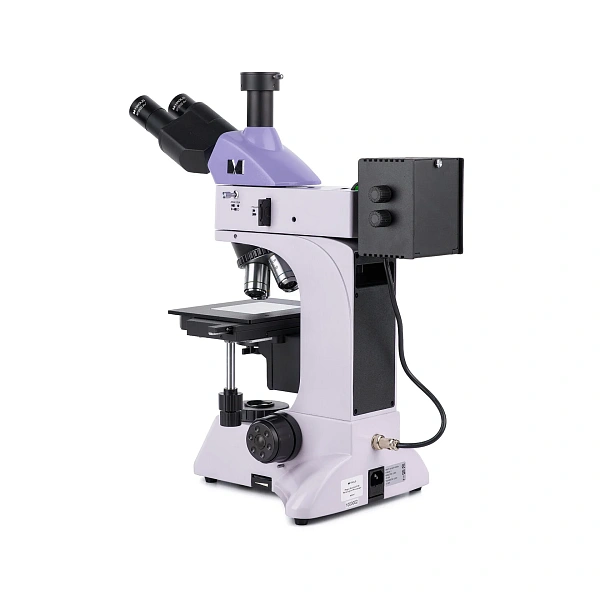

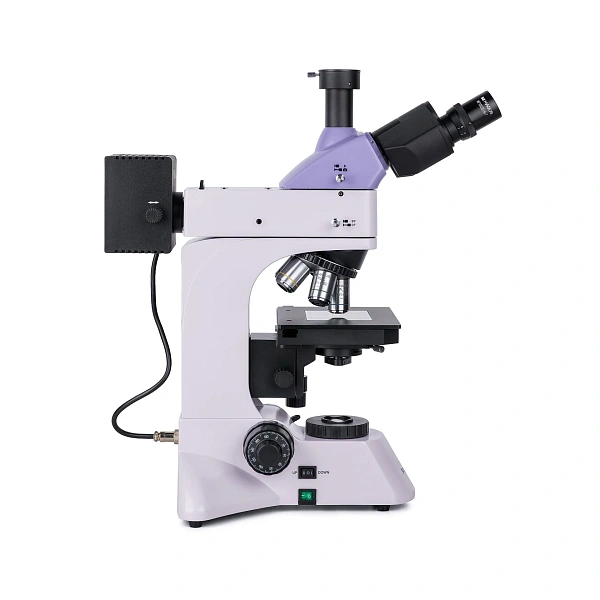

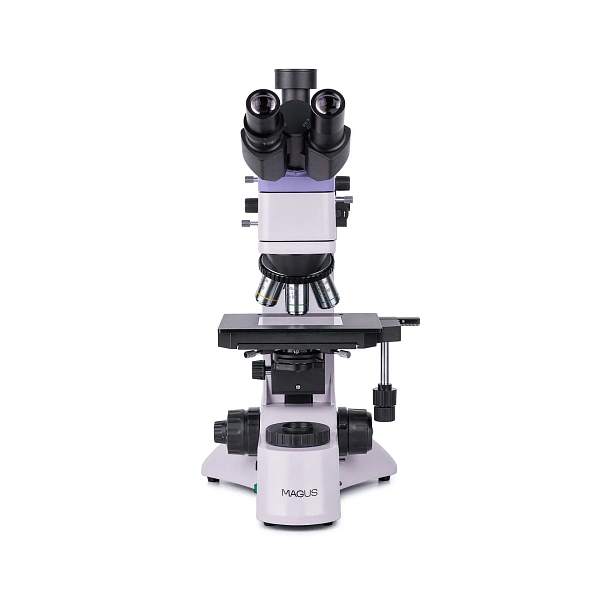

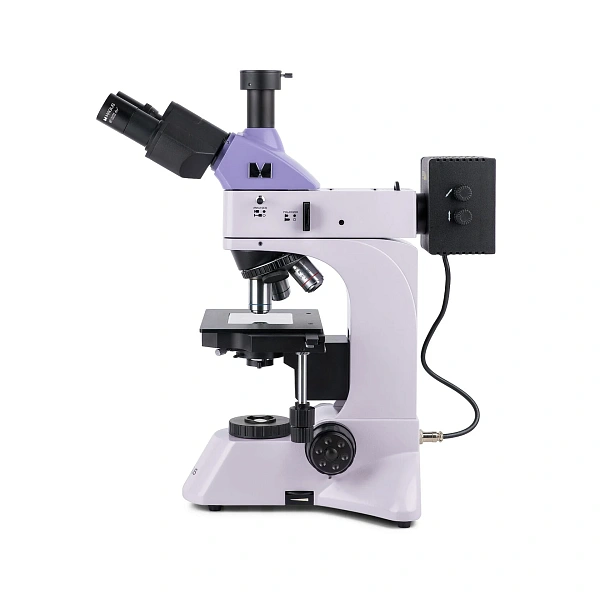

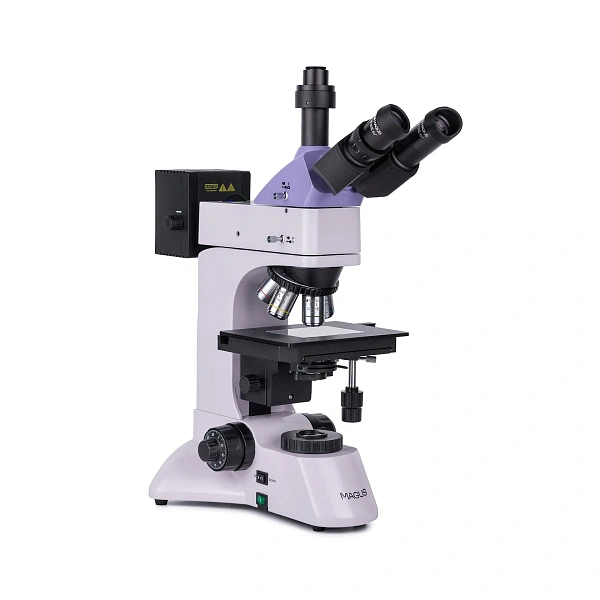

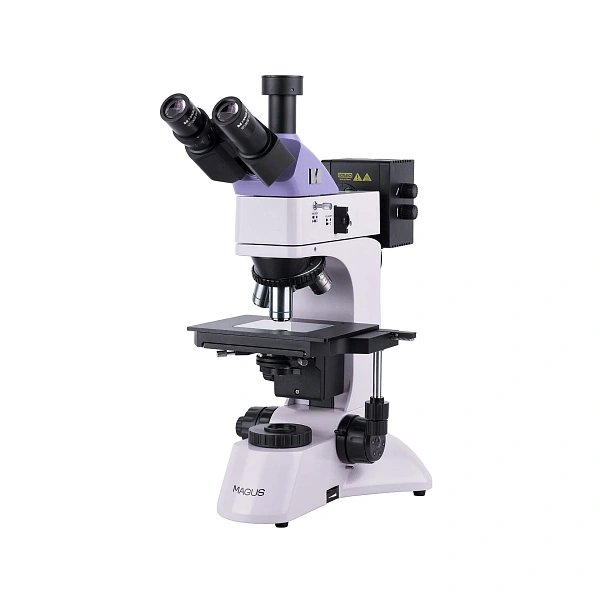

Металлографический микроскоп MAGUS Metal 600 BD
MAGUS Metal 600 BD — прямой металлографический микроскоп для исследования микроструктуры металлов, сплавов и других материалов на полированных плоскопараллельных шлифах. Он позволяет наблюдать непрозрачные образцы в отражённом свете, а полупрозрачные плёнки и объекты на фильтрах — в проходящем.
MAGUS Metal 600 BD — прямой металлографический микроскоп для исследования микроструктуры металлов, сплавов и других материалов на полированных плоскопараллельных шлифах. Он позволяет наблюдать непрозрачные образцы в отражённом свете, а полупрозрачные плёнки и объекты на фильтрах — в проходящем.
Принцип работы

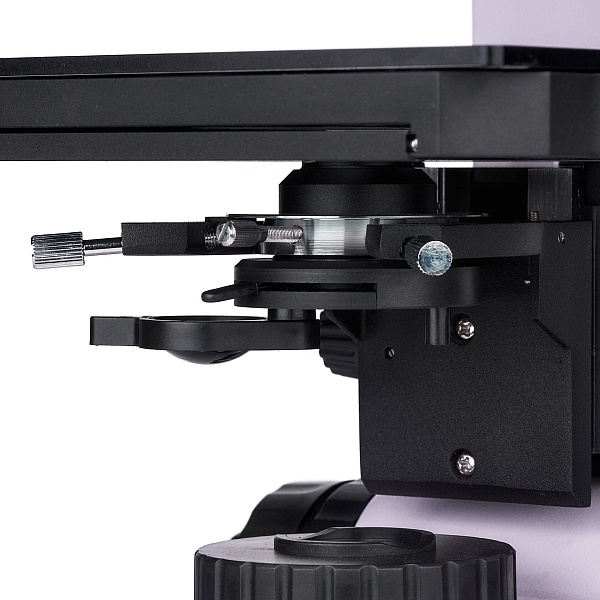

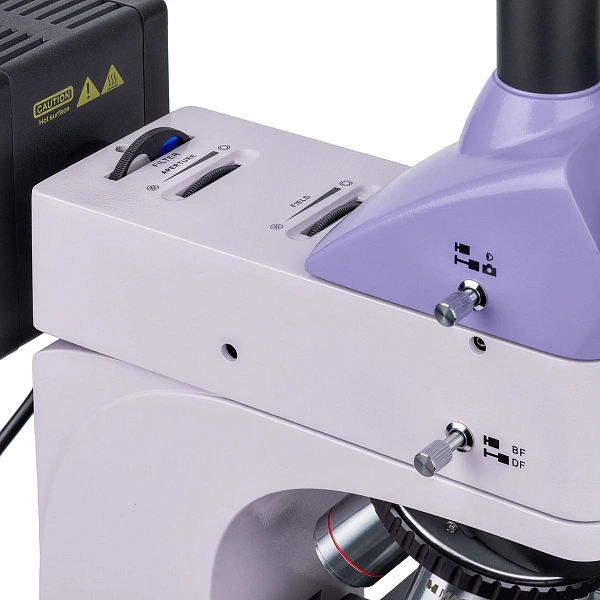

Осветитель отражённого света направляет свет на поверхность образца через объектив; изображение наблюдают в окулярах либо передают на дополнительную камеру через тринокулярный тубус. Для прозрачных и полупрозрачных объектов включают нижний осветитель с конденсором. Планахроматическая оптика рассчитана на бесконечность, освещение настраивается по Кёлеру.
Ключевые особенности: Металлографический микроскоп MAGUS Metal 600 BD

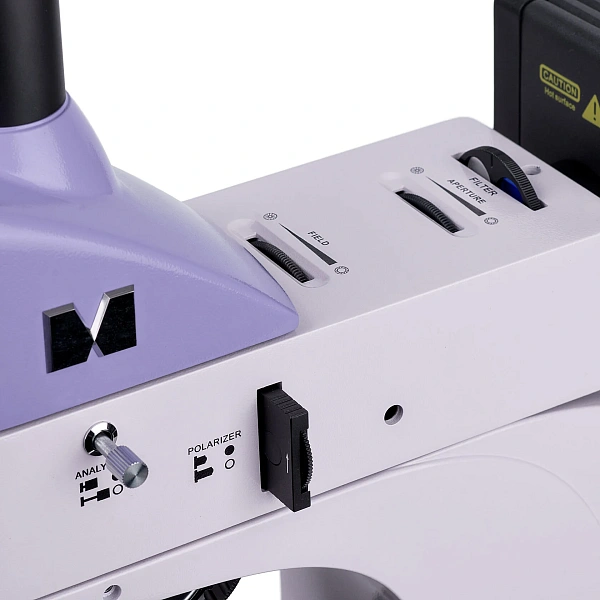

· Светлое и тёмное поле, простая поляризация в отражении; светлое поле в проходящем свете.
· Тринокулярная насадка с переключением светового потока полностью на окуляры или камеру.

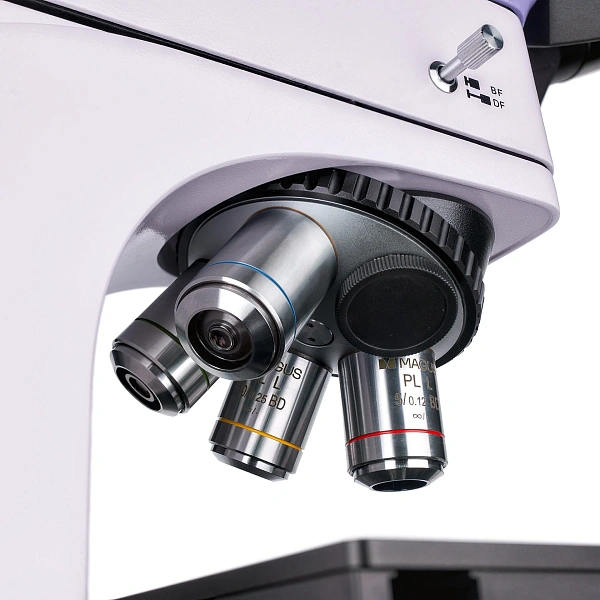

· Четыре планахроматических объектива BD с увеличенным рабочим расстоянием и пятиместный револьвер.

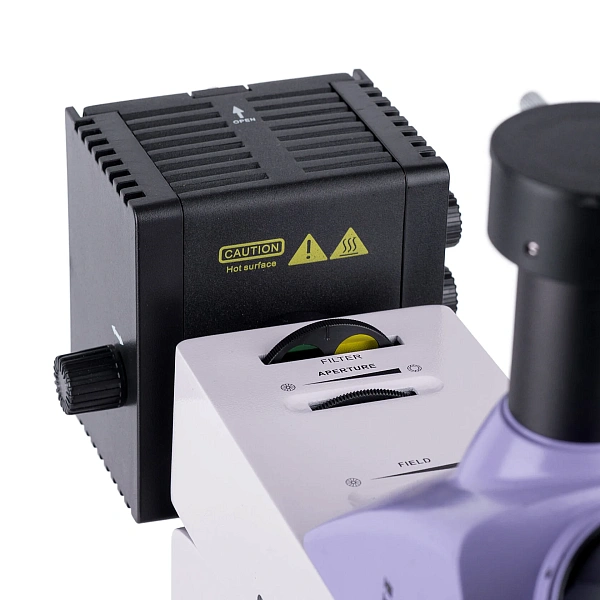

· Отражённый галогенный осветитель 50 Вт и проходящий 30 Вт с регулировкой яркости.

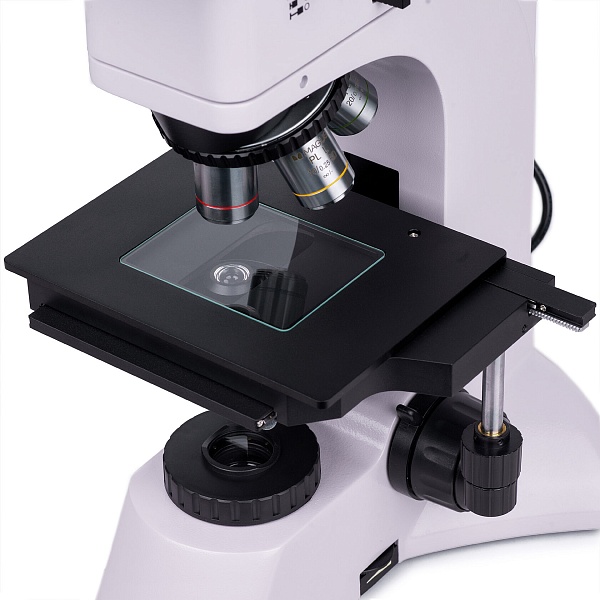

· Двухкоординатный механический столик со стеклянной вставкой.
Области применения: Металлографический микроскоп MAGUS Metal 600 BD
· Металлографический контроль структуры металлов и сплавов.
· Исследования полупроводниковых материалов и покрытий на подготовленных образцах.
· Наблюдение полупрозрачных плёнок и объектов на фильтрах.
· Материаловедческие исследования и обучение в технических вузах.
Технические возможности
В базовом наборе увеличение меняется дискретно сменой объективов. Пятое гнездо револьвера можно использовать для дополнительного объектива; свободное отверстие также применяется при настройке лампы. Дополнительные окуляры и объективы расширяют выбор увеличений без замены самого микроскопа.
Образец должен иметь параллельные опорную и исследуемую поверхности. Его предельная высота — 20 мм, а доступность конкретной области зависит также от рабочего расстояния выбранного объектива. Цифровую съёмку и измерения по изображению организуют с отдельной камерой; для измерений требуется калибровка используемой конфигурации.
Вопросы-Ответы
Есть ли тёмное поле?
Да, в отражённом свете доступны тёмное и светлое поле, а также простая поляризация. Устройство тёмного поля встроено в отражённый осветитель.
Какие увеличения доступны без дополнительных аксессуаров?
С окулярами 10× и объективами 5×, 10×, 20× и 40× доступны 50×, 100×, 200× и 400×. Это дискретные значения.
Входит ли камера в комплект?
Нет, цифровая камера указана как дополнительный аксессуар. Адаптер C-mount 1× входит в опубликованный комплект.
Можно ли одновременно наблюдать в окуляры и снимать камерой?
Светоделитель переключает 100% потока на окуляры либо на канал камеры. Одновременное распределение между ними не заявлено.
Какие образцы подходят?
Непрозрачные шлифы исследуют в отражении, полупрозрачные объекты — в проходящем свете. Высота образца не должна превышать 20 мм, поверхности должны быть параллельными.
Характеристики Металлографический микроскоп MAGUS Metal 600 BD
| Опция | Описание |
|---|---|
| Артикул уточнить | Окуляр 10×/22 мм со шкалой |
| Артикул уточнить | Окуляры 12,5×/14 мм, 2 шт. |
| Артикул уточнить | Окуляры 15×/15 мм, 2 шт. |
| Артикул уточнить | Окуляры 20×/12 мм, 2 шт. |
| Артикул уточнить | Окуляры 25×/9 мм, 2 шт. |
| Артикул уточнить | Объектив PL L50×/0,70 BD; WD 2,5 мм |
| Артикул уточнить | Объектив PL L60×/0,70 BD; WD 1,9 мм |
| Артикул уточнить | Объектив PL L80×/0,80 BD; WD 0,8 мм |
| Артикул уточнить | Сухой объектив PL L100×/0,85 BD; WD 0,4 мм |
| Модели и артикулы уточнить | Цифровая камера; калибровочный слайд |

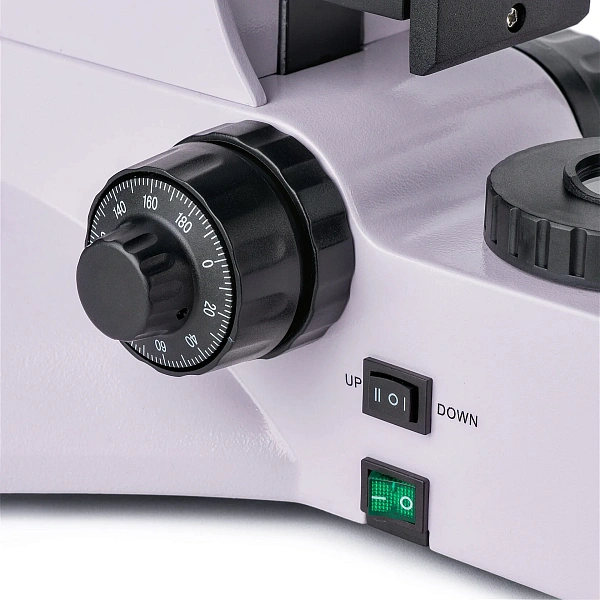

- Штатив с питанием, проходящим осветителем, конденсором, механизмом фокусировки, столиком и револьвером.
- Осветитель отражённого света с фонарём лампы; тринокулярная насадка.
- Планахроматические объективы BD: 5×/0,12, 10×/0,25, 20×/0,40, 40×/0,60.

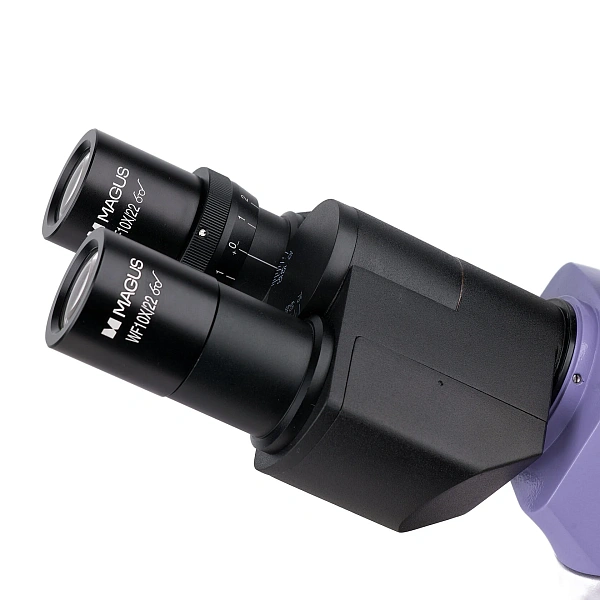

- Два окуляра 10×/22 мм с удалённым зрачком.
- Прозрачная вставка столика; адаптер C-mount 1×.
- Ключ-шестигранник, сетевой шнур и кабель отражённого осветителя.
- Пылезащитный чехол, инструкция и гарантийный талон.
