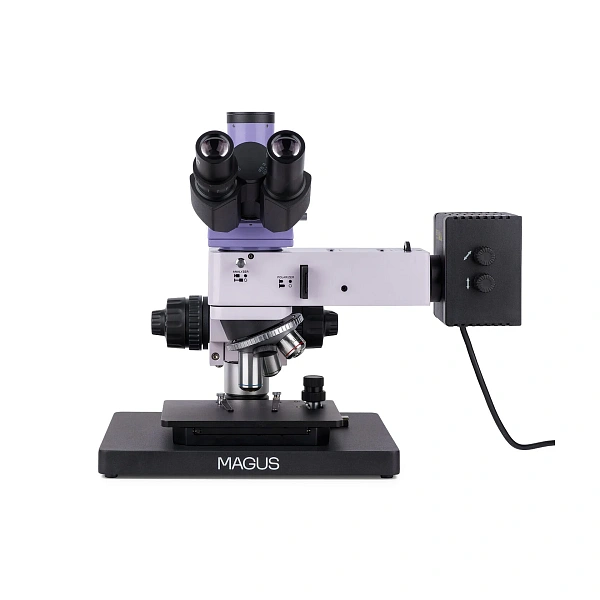

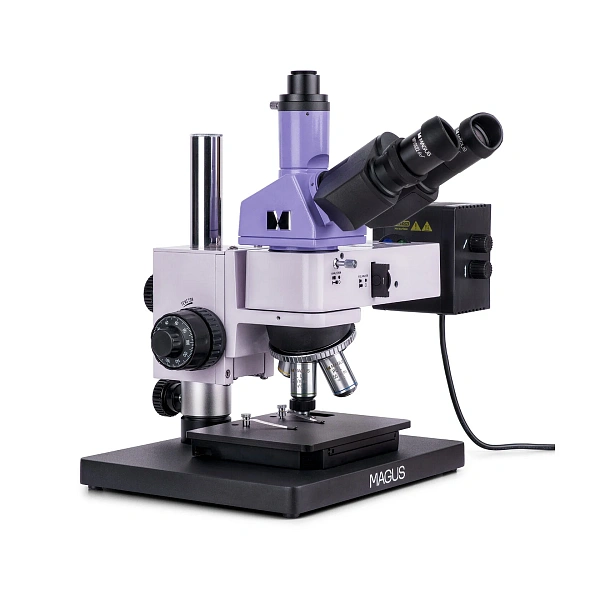

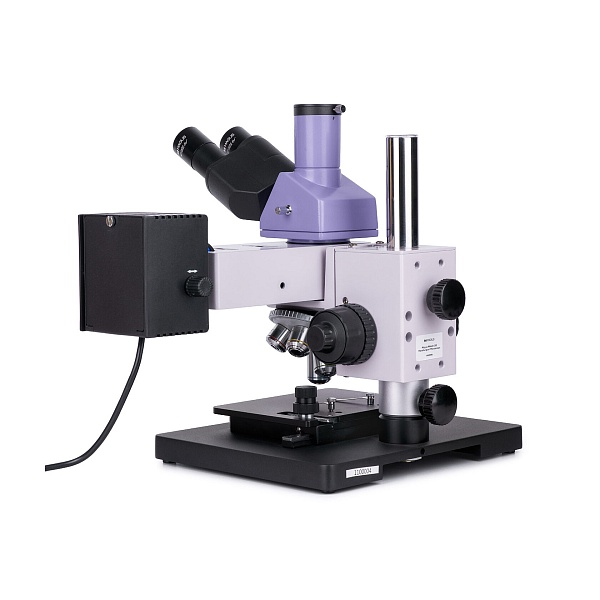

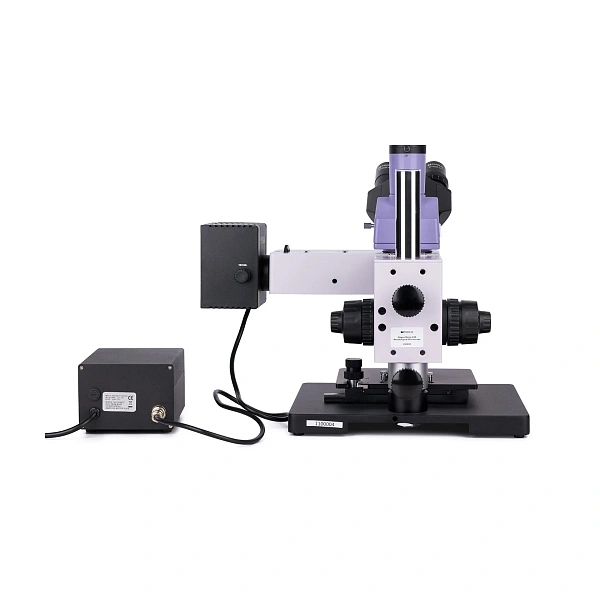

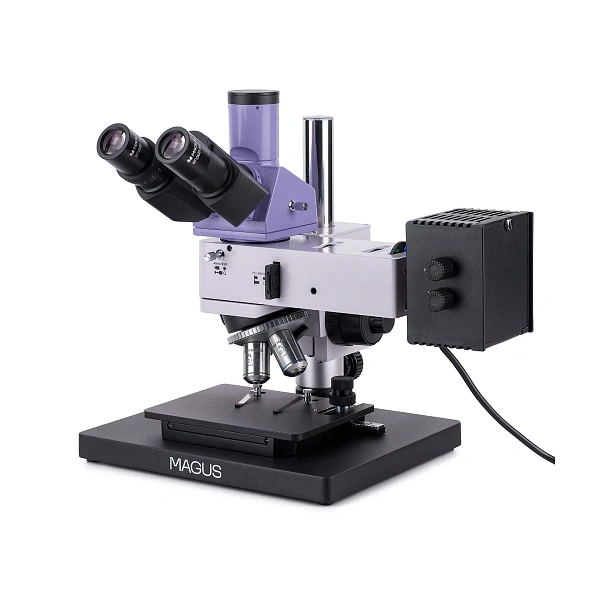

Металлографический микроскоп MAGUS Metal 650 BD

Прямой металлографический микроскоп для исследования непрозрачных материалов в отражённом свете. Инспекционный столик с увеличенным ходом позволяет последовательно осматривать поверхность печатных плат, фотошаблонов, интегральных схем и других протяжённых образцов.

Модель / артикул:MAGUS Metal 650 BD / 82901
Конструкция / освещение:Прямой / отражённый свет
Методы:Светлое поле; тёмное поле; простая поляризация
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Прямой металлографический микроскоп для исследования непрозрачных материалов в отражённом свете. Инспекционный столик с увеличенным ходом позволяет последовательно осматривать поверхность печатных плат, фотошаблонов, интегральных схем и других протяжённых образцов.

Модель / артикул:MAGUS Metal 650 BD / 82901
Конструкция / освещение:Прямой / отражённый свет
Методы:Светлое поле; тёмное поле; простая поляризация
Модели

Принцип работы

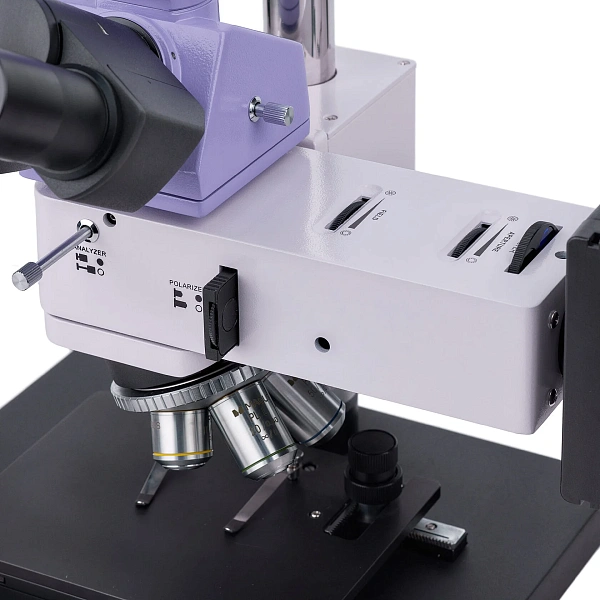

Галогенный осветитель направляет свет через объектив на исследуемую поверхность, а отражённое изображение формируется в окулярах или в дополнительной камере. Для настройки контраста используются светлое и тёмное поле, простая поляризация. Центрируемые диафрагмы и источник света позволяют настроить освещение по Кёлеру.

Ключевые особенности: Металлографический микроскоп MAGUS Metal 650 BD

·        Оптическая система на бесконечность с планахроматическими объективами BD увеличенного рабочего расстояния.

·        Тринокулярная насадка с переключением потока полностью на окуляры либо камеру.

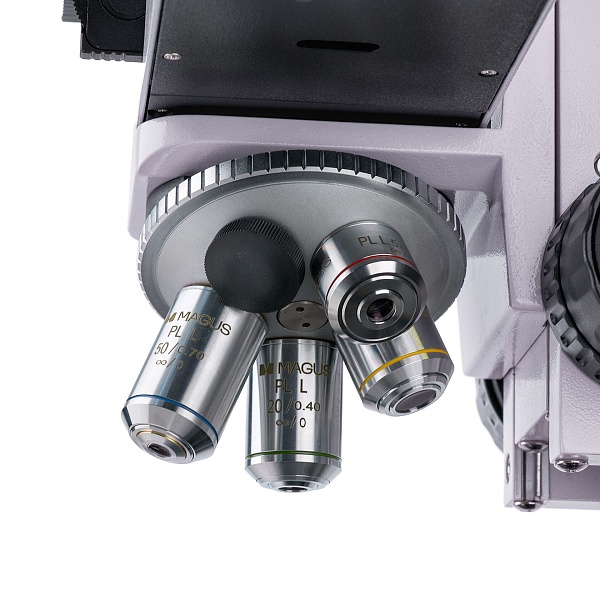

·        Пять базовых объективов BD 5×, 10×, 20×, 50× и 80× в пятиместном револьвере.

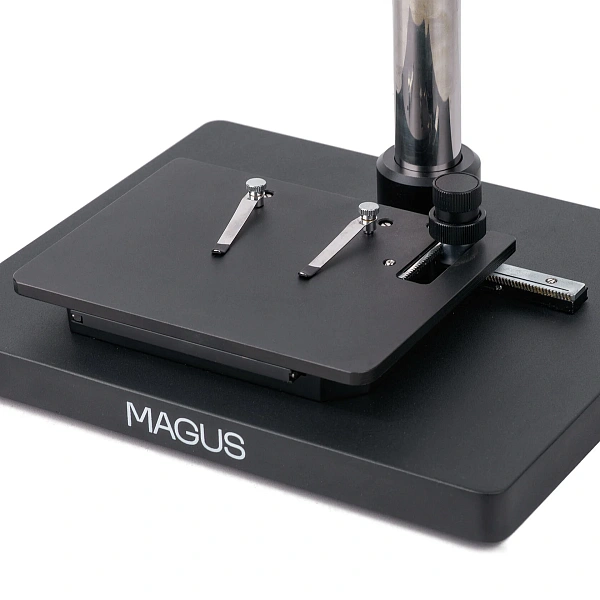

·        Двухкоординатный инспекционный столик с ходом 204 мм по каждой оси.

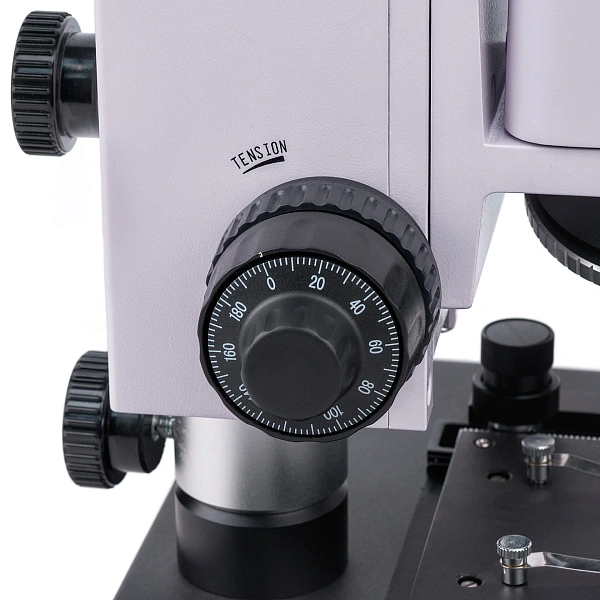

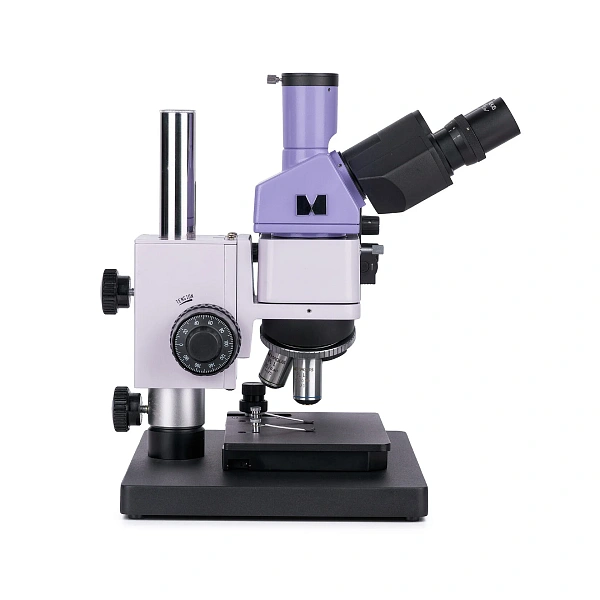

·        Тонкая фокусировка с ценой деления 0,7 мкм; блокировка и регулировка жёсткости грубой фокусировки.

Области применения: Металлографический микроскоп MAGUS Metal 650 BD

·        Наблюдение микроструктуры металлов и сплавов.

·        Контроль полупроводниковых материалов и лакокрасочных покрытий.

·        Материаловедческие исследования в лабораториях и технических вузах.

·        Инспекция печатных плат, интегральных схем и фотошаблонов.

Технические возможности

С базовыми окулярами и объективами доступны пять дискретных увеличений. Дополнительная оптика расширяет их набор, но не превращает микроскоп в систему непрерывного зума. Заявленное с аксессуарами увеличение до 2500× не означает пропорционального повышения разрешающей способности.

Размер столика и диапазон его перемещения являются разными параметрами. Они не задают автоматически максимальный размер или массу детали: необходимо согласовать опору, высоту, допустимую нагрузку и доступ к поверхности. Параметры цифровых измерений зависят от камеры, программного обеспечения и калибровки.

Вопросы-Ответы

Какие увеличения доступны в комплекте?

Окуляры 10× и объективы 5×, 10×, 20×, 50× и 80× дают 50×, 100×, 200×, 500× и 800×. Увеличение меняется дискретно.

Какие методы наблюдения доступны?

В отражённом свете доступны светлое и тёмное поле, а также простая поляризация. Проходящий свет не заявлен.

Как перемещается образец?

Столик имеет ход 204 мм по каждой оси. Допустимые размеры, высоту и массу образца нужно согласовать отдельно.

Входит ли цифровая камера?

Камера заказывается отдельно. Адаптер C-mount 1× включён в опубликованный комплект.

Можно ли одновременно смотреть в окуляры и снимать?

Светоделитель направляет весь поток в один из каналов: окуляры или камеру. Одновременное деление между каналами не заявлено.



Характеристики Металлографический микроскоп MAGUS Metal 650 BD

Название

Значение

Модель / артикул

MAGUS Metal 650 BD / 82901

Конструкция / освещение

Прямой / отражённый свет

Методы

Светлое поле; тёмное поле; простая поляризация

Базовое увеличение

50×, 100×, 200×, 500×, 800×

Оптическая система

Бесконечность; планахроматы; парфокальная высота 45 мм

Насадка

Тринокулярная Зидентопф; наклон 30°

Светоделитель

100/0 и 0/100: окуляры / камера

Межзрачковое расстояние

48–75 мм

Диоптрийная настройка

±5 D на левом тубусе

Окуляры

10×/22 мм, 2 шт.; удаление зрачка 10 мм

Посадочный диаметр окуляров

30 мм

Револьвер

На 5 объективов

Объектив 5×

PL L 5×/0,12 BD; WD 9,7 мм

Объектив 10×

PL L 10×/0,25 BD; WD 9,3 мм

Объектив 20×

PL L 20×/0,40 BD; WD 7,2 мм

Объектив 50×

PL L 50×/0,70 BD; WD 2,5 мм

Объектив 80×

PL L80×/0,80 BD; WD 0,8 мм

Размер столика

280×290 мм по руководству; 280×270 мм на странице — уточнить

Перемещение XY

204×204 мм

Фокусировка

Коаксиальная грубая и тонкая, с двух сторон; блокировка и регулировка жёсткости грубой

Грубая фокусировка

Ход 30 мм; 13,1 мм/оборот — по странице MAGUS

Цена деления тонкой фокусировки

0,7 мкм; не погрешность измерений

Источник света

Галогенный 12 В / 50 Вт; регулируемая яркость

Осветительная система

Устройство тёмного поля, полевая и апертурная диафрагмы, анализатор и съёмный поляризатор

Поляризация

Поляризатор вращается 0–360°; анализатор неподвижный

Фильтры

Матовый, жёлтый, зелёный, синий

Питание

220±22 В; 50 Гц

Условия работы

+5…+35 °C; влажность 20–80%

Габариты без упаковки, Ш×В×Д

250×532×508 мм — по руководству; ширину проверить

Масса

16,0 кг — по руководству

ОпцияОписание
УточнитьОкуляр 10×/22 мм со шкалой
УточнитьОкуляры 12,5×/14 мм; 15×/15 мм; 20×/12 мм; 25×/9 мм — пары
УточнитьОбъектив PL L40×/0,60 BD; WD 3,0 мм
УточнитьОбъектив PL L60×/0,70 BD; WD 1,9 мм
УточнитьСухой объектив PL L100×/0,85 BD; WD 0,4 мм
Модели и артикулы уточнитьЦифровая камера; калибровочный слайд

  • Штатив со встроенным питанием, отражённым осветителем, фокусировкой, столиком и револьвером.
  • Тринокулярная визуальная насадка.
  • Планахроматические объективы BD: 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70, 80×/0,80.
  • Два окуляра 10×/22 мм; адаптер C-mount 1×.
  • Ключ-шестигранник и сетевой шнур.
  • Чехол, инструкция и гарантийный талон.

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

  • Полный цикл «под ключ»: от разработки до сопровождения
  • Клиент-серверная архитектура с самостоятельной переналадкой
  • Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
  • Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
  • Управление приборами с любым типом интерфейса
  • ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

  • Непрерывная работа в автоматическом режиме до 48 часов
  • До 4 500 измерений за этап
  • Одновременное управление 15+ приборами
  • Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
  • Измерение радиотехнических характеристик приемопередающих модулей
  • Автоматизация тестирования фотонных интегральных схем
  • Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
