Keysight IXIA Novus-NP 10/1GE/100M — нагрузочные модули для
Novus NP 10/1/100 предназначен для тестирования производительности и функциональности сетей Ethernet 10/100/1000 Мбит/с. Компактный тестовый прибор поддерживает генерацию и анализ трафика, проверку кабельных линий, измерение пропускной способности, задержки и потерь пакетов, а также диагностику сетевых соединений.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Novus NP 10/1/100 предназначен для тестирования производительности и функциональности сетей Ethernet 10/100/1000 Мбит/с. Компактный тестовый прибор поддерживает генерацию и анализ трафика, проверку кабельных линий, измерение пропускной способности, задержки и потерь пакетов, а также диагностику сетевых соединений.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Novus-NP 10/1/100 Ethernet Load Modules
Расширьте и упростите многоскоростное тестирование Ethernet и приложений
Высокоплотное многоскоростное тестирование Ethernet 10G/1G/100M в одном нагрузочном модуле
Семейство нагрузочных модулей Keysight Novus-NP 10/1 обеспечивает комплексное тестирование сетей и приложений уровней Layer 2–7 (L2–7) в одной системе.
Novus-NP объединяет инновационную архитектуру нагрузочных модулей Novus с уникальной технологией Keysight NP (network processor), создавая высокоплотную, масштабируемую и высокопроизводительную платформу генерации прикладного трафика.
Novus-NP способен эмулировать до 40 Гбит/с прикладного трафика и генерировать и анализировать трафик Layer 2–3 на линейной скорости на 16 портах Dual-PHY (SFP+ и 10GBase-T RJ45), обеспечивая эффективную платформу для создания сверхвысокоплотных тестовых сред Ethernet 10GE/1GE/100M по медным и оптическим линиям. Одно 12-слотовое шасси Keysight поддерживает до 192 тестовых портов 10GE/1GE/100M и может генерировать до 480 Гбит/с stateful-трафика.
Нагрузочные модули Novus-NP 10GE/1GE/100M доступны в двух моделях, позволяющих подобрать вариант под требования и бюджет:
•NOVUS-NP 10/1GE16DP: полнофункциональный 16-портовый нагрузочный модуль Dual-PHY (RJ45 и SFP+) 10GE/1GE/100M для высокоплотного тестирования.
•NOVUS-NP 10/1GE8DP: полнофункциональный 8-портовый нагрузочный модуль Dual-PHY (RJ45 и SFP+) 10GE и 1GE для высокоплотного тестирования доставки приложений и коммутаторов. Для поддержки развивающихся требований к тестированию пользователи могут выполнить программное полевое обновление до полной 16-портовой версии NOVUS-NP 10/1G16DP.
Основные преимущества
•Единая платформа тестирования сетевой инфраструктуры и приложений с возможностями Layer 2–7.
•Расширенный охват протоколов L4–7, включая видео, голос, системы хранения и доступ.
•Высокоплотное решение Dual-PHY SFP+/10GBASE-T RJ45.
•Высокопроизводительный multiplay-трафик с эмуляцией реального поведения абонентов.
•Тестирование data plane Layer 2–3 на линейной скорости.
•Специализированная архитектура для тестирования высокопроизводительных устройств с низкой задержкой.
•Трёхскоростные порты 10GE/1GE/100M обеспечивают низкую совокупную стоимость владения и высокий ROI.

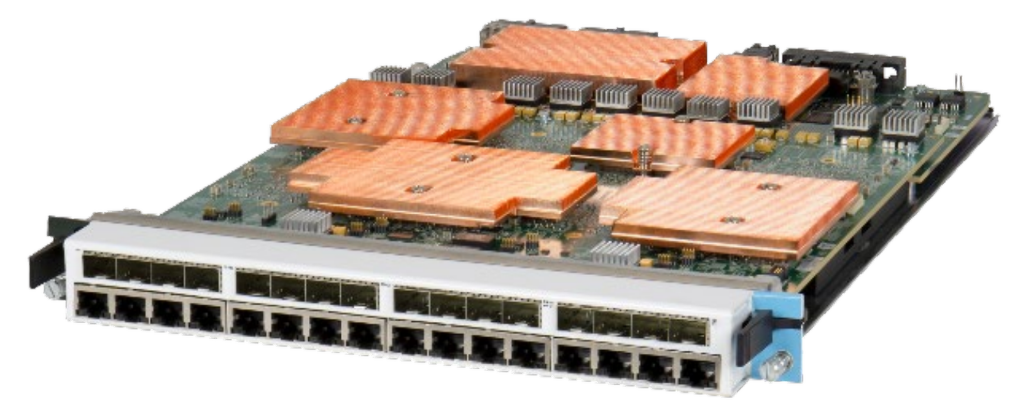

NOVUS-NP 10/1GE16DP — 16-портовый трёхскоростной нагрузочный модуль Dual-PHY
Ключевые особенности: Keysight IXIA Novus-NP 10/1GE/100M — нагрузочные модули для тестирования сетей и приложений
•Высокопроизводительное тестирование Layer 4–7 с использованием приложения Keysight IxLoad — до 40 Гбит/с двунаправленной прикладной пропускной способности на один нагрузочный модуль.
•Сверхвысокий масштаб и производительность эмуляции протоколов L2/3 для проверки производительности и масштабируемости маршрутизации/коммутации L2/3 и сценариев тестирования центров обработки данных с использованием приложения Keysight IxNetwork.
•Генерация трафика на полной линейной скорости для оценки конструкций ASIC, FPGA и аппаратных фабрик коммутаторов.
•Поддержка тестирования медных портов SFP+ и 10GBase-T RJ-45 на различных скоростях одновременно на одном нагрузочном модуле.
•Отраслевые RFC-тесты и эмуляция протоколов в крупном тестовом стенде с сотнями портов 10G, 1G и/или 100M в одном тесте — для бенчмаркинга data plane, производительности и масштабируемости сетевого оборудования сверхвысокой плотности.
•Аппаратный захват и декодирование пакетов на линейной скорости 10G, 1G и 100M для обнаружения и отладки ошибок передачи данных.
•Поддержка приложений IxExplorer, IxNetwork, IxLoad и соответствующих Tcl API и интерфейсов автоматизации.
•Поддержка широкого диапазона тестирования прикладного уровня L4–7 IxLoad, включая протоколы голоса, видео и доступа.
•Гибкая агрегация CPU и памяти 4:1 для высокомасштабной эмуляции протоколов и высокой производительности.
•Гибкая пользовательская генерация пакетов.
•Измерение задержки в реальном времени с разрешением до 2,5 нс.
•Расширенная статистика портов и потоков трафика.
•Расширенная проверка последовательности с обнаружением дублирующихся пакетов.
Novus-NP 10GE/1GE/100M обеспечивает новый уровень производительности и широкий охват наиболее востребованных возможностей приложений IxNetwork и IxLoad.
Технические характеристики: Keysight IXIA Novus-NP 10/1GE/100M — нагрузочные модули для тестирования сетей и приложений
| Описание продукта | NOVUS-NP 10/1GE16DP 10G/1G/100M | NOVUS-NP 10/1GE8DP 10G/1G/100Mi |
|---|---|---|
Партномер | 944-1162 | 944-1163 |
| Аппаратные характеристики нагрузочного модуля | ||
Слот / количество портов | 1 слот, 16 × 10/1G Dual-PHY SFP+/10GBASE-T | 1 слот, 8 × 10/1G Dual-PHY SFP+/10GBASE-T |
Физические интерфейсы | 16 портов Dual-PHY SFP+/10GBASE-T RJ-45 | 8 портов Dual-PHY SFP+/10GBASE-T RJ-45 |
Поддерживаемые скорости портов | • 10G/порт и 1G/порт: оптические и медные кабельные среды с поддержкой 10G и 1G. • 100M/порт: оптические и медные среды с поддержкой 100M. | |
CPU и память | Многоядерный процессор с 2 ГБ памяти на порт. | |
Кабельная среда | • CAT5e. • CAT6. • CAT6A. | |
Размеры нагрузочного модуля | • 17,3” (Д) × 1,3” (Ш) × 12,0” (В). • 440 мм (Д) × 33 мм (Ш) × 305 мм (В). | |
Масса нагрузочного модуля | • Только модуль: 12,9 фунта (5,85 кг). • Транспортировочная: 19,7 фунта (8,94 кг). | |
Температура (окружающий воздух) | • Рабочая: от 41 °F до 95 °F (от 5 °C до 35 °C). • Хранение: от 41 °F до 122 °F (от 5 °C до 50 °C). | |
Влажность (окружающий воздух) | • Рабочая: 0–85 %, без конденсации. • Хранение: 0–85 %, без конденсации. | |
| Ёмкость шасси: максимальное количество плат и портов по модели шасси | ||
XGS12-SD Rackmount Chassis | 12 нагрузочных модулей: • 192 порта 10GbE. • 192 порта 1GbE. • 192 порта 100MbE. | 12 нагрузочных модулей: • 96 портов 10GbE. • 96 портов 1GbE. • 96 портов 100MbE. |
XGS12-HSL Rackmount Chassis | 12 нагрузочных модулей: • 192 порта 10GbE. • 192 порта 1GbE. • 192 порта 100MbE. | 12 нагрузочных модулей: • 96 портов 10GbE. • 96 портов 1GbE. • 96 портов 100MbE. |
XGS2-SD Rackmount Chassis | 2 нагрузочных модуля: • 32 порта 10GbE. • 32 порта 1GbE. • 32 порта 100MbE. | 2 нагрузочных модуля: • 16 портов 10GbE. • 16 портов 1GbE. • 16 портов 100MbE. |
XGS2-HSL Rackmount Chassis | 2 нагрузочных модуля: • 32 порта 10GbE. • 32 порта 1GbE. • 32 порта 100MbE. | 2 нагрузочных модуля: • 16 портов 10GbE. • 16 портов 1GbE. • 16 портов 100MbE. |
| Характеристики передачи | ||
Механизм передачи | Генерация пакетов на линейной скорости с метками времени, номерами последовательности, сигнатурой целостности данных и сигнатурами групп пакетов. | |
Макс. потоков на порт | 512 | |
Макс. потоков на порт в Data Center Ethernet | 256 | |
Управление потоками | Изменение скорости и размера кадра «на лету», последовательный и расширенный планировщик потоков. | |
Минимальный размер кадра | 10GbE: • 49 байт на полной линейной скорости без UDF. • 60 байт на полной линейной скорости с UDF. 1GbE и 100MbE: • 49 байт на полной линейной скорости. | |
Максимальный размер кадра | 16 384 байта. | |
Максимальный размер кадра в Data Center Ethernet | 9 216 байт. | |
Priority Flow Control | • 8 очередей с поддержкой линейной скорости, каждая — для кадров длиной до 2 500 байт. • 1 очередь с поддержкой кадров длиной до 9 216 байт. | |
Управление длиной кадра | Фиксированная длина, увеличение с задаваемым пользователем шагом, взвешенные пары, равномерное распределение, повторяемое случайное, IMIX и Quad Gaussian. | |
User Defined Fields (UDF) | Фиксированное значение, увеличение или уменьшение с задаваемым пользователем шагом, последовательность, список значений и случайные конфигурации; доступно до пяти UDF шириной 32 бита. | |
Списки значений (макс.) | 2M по 5 User Defined Fields. | |
Последовательность (макс.) | 512. | |
Генерация ошибок | Генерация корректного CRC или принудительно ошибочного CRC, стандартных Ethernet-кадров уменьшенного и увеличенного размера и ошибочной контрольной суммы. | |
Аппаратная генерация контрольной суммы | Генерация и проверка контрольных сумм для IPv4, IP over IP, ICMP/GRE/TCP/UDP, L2TP, GTP. | |
Сигнализация отказа линии | 10GE: статистика порта «нет отказа», remote fault и local fault; возможность выбрать опцию, позволяющую передающему порту игнорировать отказы линии от удалённого партнёра. | |
Разрешение измерения задержки | 2,5 нс. | |
Регулировка тактовой частоты линии передачи | Возможность регулировать частоту линии в parts-per-million в диапазоне от −100 ppm до +100 ppm на всех портах нагрузочного модуля. | |
| Характеристики приёма | ||
Механизм приёма | Фильтрация пакетов на линейной скорости, захват, измерение задержки в реальном времени и времени между поступлениями для каждой группы пакетов с контролем целостности данных, проверкой последовательности и расширенной проверкой последовательности. | |
Отслеживаемые принимаемые потоки на порт | • 1M без Tx/Rx Sync и проверки последовательности. • 512k с Tx/Rx Sync и проверкой последовательности. | |
Минимальный размер кадра | • 64 байта на полной линейной скорости в буфер захвата. • 49 байт при скорости ниже полной линейной. | |
Фильтры (User-Defined Statistics, UDS) | 2 сопоставителя шаблонов SA/DA, 2 × 16-байтовых задаваемых пользователем шаблона с возможностью смещения от начала кадра, IP или протокола; доступно до 6 счётчиков UDS. | |
Аппаратный буфер захвата | 512 МБ на порт. | |
Статистика и скорости | Состояние линии, скорость линии, отправленные кадры, принятые корректные кадры, отправленные/принятые байты, фрагменты, кадры уменьшенного размера, кадры увеличенного размера, ошибки CRC, кадры с VLAN tag, 6 пользовательских статистик, триггер захвата (UDS 3), фильтр захвата (UDS 4), 8 счётчиков QoS, кадры контроля целостности данных, ошибки целостности данных, кадры проверки последовательности и расширенной проверки последовательности, ошибки проверки последовательности, запросы и ответы ARP и PING. | |
Измерения задержки / джиттера | Cut-through, store and forward, forwarding delay, до 16 временных интервалов latency/jitter, MEF jitter и время между поступлениями. | |
| Поддержка протоколов Layer 2–3 | ||
Routing and Switching | BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, STP/RSTP/MSTP, PVST+/RPVST+, Link Aggregation (LACP), LISP. | |
Software Defined Network | OpenFlow, Segment Routing, BGP Link State (BGP-LS), PCEP, VXLAN, EVPN VXLAN, OVSDB, GENEVE. | |
MPLS | RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS, L3VPN/6VPE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN. | |
Broadband and Authentication | PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, IPv6 Autoconfiguration (SLAAC), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPoUDP, Cisco NAC. | |
Industrial Ethernet | Link OAM (IEEE 802.3ah), CFM/Y.1731, PBB/PBB-TE, ELMI, TWAMP, Sync-E ESMC, IEEE 1588v2 (PTP), gPTP (IEEE 802.1AS), MSRP (IEEE 802.1 Qat), IEEE 1722. | |
Data Center Ethernet | DCBX/LLDP, FCoE/FIP, PFC (IEEE 802.1Qbb), TRILL, Cisco FabricPath, SPBM, VEPA. | |
| Поддержка тестирования прикладного трафика Layer 4–7 | ||
Data | HTTP, HTTPS, TCP Session, FTP, DNS, Mail (SMTP, POP3 и IMAP), TFTP, AppReplay (TCP и UDP), AppLibrary. | |
Video | RTSP, IPTV, VoD, Adobe Flash Client, Apple HLS Client, Microsoft Silverlight Client, Adobe HDS Client, DASH Client; включает Video Quality VQMON и TCP Video Quality. | |
Voice | Advanced VoIP SIP и RTP, Audio and Video Codecs, VoLTE, MSRP, Telepresence, SMS; включает Voice Quality и Video Quality для conversational video traffic. | |
Storage | iSCSI, CIFSv1, CIFSv2 (SMB2), SMB3, NFSv3 Client, NFSv4 Client, NFS4.1 Client, Cloud Storage Client. | |
Access | IPv4, IPv6, VLAN, Emulated Routers, DNS, DHCP и IPsec. | |
Поддержка приложений
| NOVUS-NP 10/1GE16DP, NOVUS-NP 10/1GE8DP |
| IxExplorer: полнофункциональное приложение для генерации и анализа Ethernet-трафика Layer 2–3 на линейной скорости. IxNetwork: генерация трафика на линейной скорости с моделированием сервисов, создающим реалистичный, динамически управляемый трафик data plane. IxNetwork предоставляет комплексное решение для функционального и нагрузочного тестирования с эмуляцией протоколов маршрутизации, коммутации, MPLS, IP multicast, широкополосного доступа, аутентификации, Carrier Ethernet и Data Center Ethernet. IxLoad: масштабируемое решение L4–7 для тестирования конвергентных multiplay-сервисов, платформ доставки приложений, устройств и систем безопасности. IxLoad эмулирует абонентов и соответствующие протоколы для данных, доступа, хранилищ, голоса и видео, обеспечивая проверку качества восприятия (QoE). Tcl API: разработка пользовательских скриптов для тестирования Layer 2–7. |
Производительность Novus-NP с IxLoad
| Метрика производительности | NOVUS-NP 10/1GE16DP 10G/1G/100M | NOVUS-NP 10/1GE8DP 10G/1G/100M |
|---|---|---|
HTTP TPUT (Gbps) | 20 | 10 |
HTTP Bidirectional TPUT (Gbps) | 40 | 20 |
HTTP CPS | 750 000 | 375 000 |
HTTP CC | 7 500 000 | 3 750 000 |
SIP endpoints signaling only | 480 000 | 240 000 |
SIP endpoints with media | 40 000 | 20 000 |
Video simulated users | 100 000 | 50 000 |
Video TPUT (Gbps) | 20 | 10 |
Производительность Novus-NP с IxNetwork
| Протокол | NOVUS-NP 10/1GE16DP 10G/1G/100M | NOVUS-NP 10/1GE8DP 10G/1G/100M |
|---|---|---|
IPv4 sessions | 1 024 000 | 512 000 |
IPv6 sessions | 800 000 | 400 000 |
OSPFv2 sessions | 450 000 | 225 000 |
BGP sessions | 280 000 | 140 000 |
DHCP sessions | 512 000 | 256 000 |
PPPoE sessions | 512 000 | 256 000 |
IGMP sessions | 840 000 | 420 000 |
Информация для заказа
| Партномер | Описание |
|---|---|
| Нагрузочные модули | |
| 944-1162 | NOVUS-NP10/1GE16DP, 16-портовый нагрузочный модуль Application Network Processor SFP+/10GBASE-T Dual-PHY 10GE/1GE/100M, 1 слот Dual-PHY с 16 физическими интерфейсами SFP+ и 16 физическими интерфейсами 10GBASE-T RJ45, поддержка L2–7. Совместим с 12-слотовыми стоечными шасси XGS12-SD (940-0011) и XGS12-HSL (940-0016), а также с 2-слотовыми шасси XGS2-SD (940-0010) и XGS2-HSL (940-0014). |
| 944-4012-T | TAA-совместимый NOVUS-NP10/1GE16DP, 16-портовый нагрузочный модуль SFP+/10GBASE-T Dual-PHY 10GE/1GE/100M. |
| 944-1163 | NOVUS-NP10/1GE8DP, включение 8 портов на 16-портовом нагрузочном модуле Application Network Processor SFP+/10GBASE-T Dual-PHY 10GE/1GE/100M (944-1162). Совместим с 12-слотовыми стоечными шасси XGS12-SD (940-0011) и XGS12-HSL (940-0016), а также с 2-слотовыми шасси XGS2-SD (940-0010) и XGS2-HSL (940-0014). |
| Опция обновления портов | |
| 905-1006 | NOVUS10/1GE/100M-UPGRADE, включение дополнительных 8 портов для ПОЛЕВОГО ОБНОВЛЕНИЯ для NOVUS10/1GE16DP, нагрузочного модуля с активированными 8 портами (944-1143) и устройства Novus One с активированными 8 портами (941-0061). Примечание 1: после обновления на нагрузочном модуле или устройстве будет активировано в общей сложности 16 портов. Примечание 2: при покупке обновления дополнительных 8 портов необходимо указать серийный номер нужного нагрузочного модуля или устройства, на которое устанавливается опция. |
| Кабели и трансиверы | |
| 988-0011 | Подключаемый двухскоростной оптический трансивер SFP+ 10GBASE-SR/SW и 1000BASE-SX для нагрузочных модулей 10/1 Gigabit Ethernet LAN/WAN с интерфейсом SFP+, 850 нм. Совместим со всеми нагрузочными модулями и устройствами Novus, PerfectStorm и Firestorm 10/1 Gigabit Ethernet. Примечание: в комплект входит многомодовый оптоволоконный кабель LC-LC длиной 3 м. |
| 988-0012 | Подключаемый двухскоростной оптический трансивер SFP+ 10GBASE-LR/LW и 1000BASE-LX для нагрузочных модулей 10/1 Gigabit Ethernet LAN/WAN с интерфейсом SFP+, 1310 нм, дальность 10 км. Совместим со всеми нагрузочными модулями и устройствами Novus, PerfectStorm и Firestorm 10/1 Gigabit Ethernet. Примечание: в комплект входит одномодовый оптоволоконный кабель LC-LC длиной 10 футов. |
| 948-0013 | SFP+10GBASE-SR/SW, аксессуар, трансивер SFP+ для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, 850 нм; работает с 944-0050 (LSM10GXM4S-01), 944-0051 (LSM10GXM8S-01), 944-0052 (LSM10GXMR4S-01), 944-0053 (LSM10GXMR8S-01), 944-0054 (LSM10GXM2S-01), 944-0055 (LSM10GXMR2S-01); а также с 944-0022 (LSM10G1-01) при использовании 948-0012 (SFP+ADAP-01) или с 944-0024 (LSM10GL1-01) при использовании 948-0012 (SFP+ADAP-01). |
| 948-0014 | SFP+10GBASE-LR/LW, аксессуар, трансивер SFP+ для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, 1310 нм; работает с 944-0050 (LSM10GXM4S-01), 944-0051 (LSM10GXM8S-01), 944-0052 (LSM10GXMR4S-01), 944-0053 (LSM10GXMR8S-01), 944-0054 (LSM10GXM2S-01), 944-0055 (LSM10GXMR2S-01); а также с 944-0022 (LSM10G1-01) при использовании 948-0012 (SFP+ADAP-01) или с 944-0024 (LSM10GL1-01) при использовании 948-0012 (SFP+ADAP-01). |
| 948-0015 | SFP+10GBASE-LRM, аксессуар, трансивер SFP+ для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, для многомодового волокна, 1310 нм; работает с 944-0050 (LSM10GXM4S-01), 944-0051 (LSM10GXM8S-01), 944-0052 (LSM10GXMR4S-01), 944-0053 (LSM10GXMR8S-01), 944-0054 (LSM10GXM2S-01), 944-0055 (LSM10GXMR2S-01); а также с 944-0022 (LSM10G1-01) при использовании 948-0012 (SFP+ADAP-01) или с 944-0024 (LSM10GL1-01) при использовании 948-0012 (SFP+ADAP-01). ПРИМЕЧАНИЕ: SFP+10GBASE-LRM не поддерживает режим 10GbE WAN ни в одном из перечисленных нагрузочных модулей. |
| 948-0016 | SFP+10GSFP+Cu, аксессуар, пассивный медный Direct Attach Cable Assembly для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, длина 3 м; модули NGY 10GE SFP+, модули Xdensity и модули Xcellon-Flex 10GE SFP+ FE и AP. |
| SFP-LX | Трансивер SFP 1 Gigabit Ethernet — 1310 нм LX. |
| SFP-SX | Трансивер SFP 1 Gigabit — 850 нм SX. |
| SFP-FX-100M-XCVR | Подключаемый оптический трансивер SFP 100BASE-FX 100M, MMF (многомодовое волокно), 1310 нм, дальность 2 км. |
| TAA-трансиверы | |
| SFP-PLUS-LR-XCVR-T | Ixia, соответствует требованиям TAA, подключаемый оптический трансивер SFP+ 10GBASE LR, 1310 нм, SMF (одномодовое волокно), дальность 10 км, LC (948-0057). СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-0066, 941-0067, 941-0068). |
| SFP-LX-I-XCVR-T | Ixia, соответствует требованиям TAA, промышленный 1G LX-трансивер с расширенным температурным диапазоном (995-0060). СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-0066, 941-0067, 941-0068). |
| SFP-SX-I-XCVR-T | Ixia, соответствует требованиям TAA, промышленный 1G SX-трансивер с расширенным температурным диапазоном (995-0061). СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-0066, 941-0067, 941-0068). |
| SFP-PLUS-LR-XCVR-D-T | Ixia, соответствует требованиям TAA, подключаемый двухскоростной трансивер SFP+ 10/1GBASE LR, 1310 нм, MMF (single mode fiber), дальность 10 км, LC (948-0070). СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-0066, 941-0067, 941-0068). |
| SFP-PLUS-SR-XCVR-D-T | Ixia, соответствует требованиям TAA, подключаемый двухскоростной трансивер SFP+ 10/1GBASE Dual Rate LR, 1310 нм, MMF (single mode fiber), дальность 10 км, LC (948-0070). СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-0066, 941-0067, 941-0068). |
i 8-портовый Novus10/1GE8DP может быть обновлён до полной 16-портовой версии NOVUS10/1GE16DP с помощью опции включения дополнительных 8 портов 905-1006.
ii Keysight рекомендует использовать шасси XGS12-SD и XGS12-HSL для тестовых приложений с большим количеством портов.
iii Значения в таблицах отражают производительность одного модуля Novus-NP при соединении портов back-to-back.
Характеристики Keysight IXIA Novus-NP 10/1GE/100M — нагрузочные модули для тестирования сетей и приложений
Документация Keysight IXIA Novus-NP 10/1GE/100M — нагрузочные модули для тестирования сетей и приложений
Основные модели
- NOVUS-NP 10/1GE16DP (Арт. 944-1162): Полнофункциональный 16-портовый нагрузочный модуль Dual-PHY (RJ45 и SFP+) 10GE/1GE/100M для тестирования высокой плотности.
- NOVUS-NP 10/1GE8DP (Арт. 944-1163): 8-портовый нагрузочный модуль Dual-PHY (RJ45 и SFP+) 10GE и 1GE. Может быть обновлен до полной 16-портовой версии с помощью опции 905-1006.
Комплект поставки и совместимость
Модули совместимы с шасси Keysight серий XGS12 и XGS2. Для подключения требуются соответствующие кабели и трансиверы (приобретаются отдельно):
* SFP+ трансиверы: 10GBASE-SR/SW (многомодовое, 850 нм), 10GBASE-LR/LW (однорежимное, 1310 нм, 10 км), 10GBASE-LRM (многомодовое, 1310 нм).
* SFP трансиверы: 1000BASE-SX (850 нм), 1000BASE-LX (1310 нм), 100BASE-FX (1310 нм, 2 км).
* Пассивные кабели: SFP+ DAC (медный, до 3 м)
