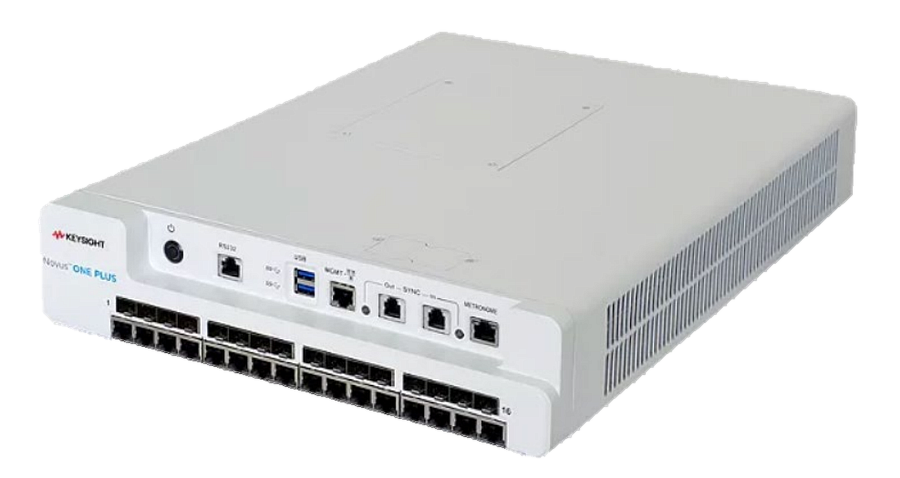

Keysight IXIA Novus ONE PLUS — корпусная платформа тестирования
Novus ONE Plus L2-7 Fixed Chassis предназначен для нагрузочного тестирования сетей, приложений и сервисов 4G/5G. Платформа поддерживает генерацию и анализ L2–L7-трафика, тестирование производительности сетевых функций, эмуляцию пользователей и протоколов, а также проверку оборудования EPC, IMS, IoT и облачных инфраструктур. Обеспечивает масштабируемую нагрузку с интерфейсами до 400GbE.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Novus ONE Plus L2-7 Fixed Chassis предназначен для нагрузочного тестирования сетей, приложений и сервисов 4G/5G. Платформа поддерживает генерацию и анализ L2–L7-трафика, тестирование производительности сетевых функций, эмуляцию пользователей и протоколов, а также проверку оборудования EPC, IMS, IoT и облачных инфраструктур. Обеспечивает масштабируемую нагрузку с интерфейсами до 400GbE.
Модели
Техническое описание (Data sheet) на русском языке
Novus ONE PLUS L2–7 — стационарное шасси
Многоскоростное тестирование Ethernet — в любом месте и в любое время
Keysight Novus ONE PLUS — портативное стационарное шасси с высокой плотностью портов, обеспечивающее комплексное тестирование сетей и приложений на уровнях L2–L7 в компактном корпусе.
Уникальное сочетание портативности и производительности Novus ONE PLUS — до 16 портов Dual-PHY в одном стационарном шасси — позволяет создавать экономичные тестовые среды Ethernet для трёх скоростей 10GE / 1GE / 100M (3-Speed) либо пяти скоростей 10GE / 5GE / 2,5GE / 1GE / 100M (5-Speed) с использованием медных и оптических линий связи.
Novus ONE PLUS также поддерживает автомобильные интерфейсы 100BASE-T1 и 1000BASE-T1, что позволяет проверять электронные блоки управления (ECU) и автомобильные бортовые сети.
Novus ONE PLUS поддерживает сети с детерминированной передачей данных (Time Sensitive Networking, TSN) и обеспечивает развитые возможности синхронизации времени, в том числе по внешнему опорному тактовому сигналу или GPS, с помощью системы Keysight Metronome Timing System.
Novus ONE PLUS поддерживает генерацию и анализ трафика L2/L3 на линейной скорости, высокопроизводительную эмуляцию протоколов маршрутизации и мостовой коммутации, а также генерацию настоящего прикладного трафика L4–L7 и эмуляцию абонентов — всё в одном стационарном шасси.
Novus ONE PLUS
Основные преимущества
• Соответствие требованиям к высокой плотности тестовых портов благодаря полнофункциональному шасси Dual-PHY (RJ45 и SFP+) на три или пять скоростей.
• Тестирование с использованием нескольких шасси благодаря поддержке синхронизации Keysight STAR и Metronome.
• Экономичное тестирование сетей и устройств с помощью портативного устройства с наивысшей в отрасли плотностью портов.
• Оптимизация лабораторного пространства и энергопотребления благодаря компактной конструкции и сниженным требованиям к питанию.
• Широкий спектр тестовых функций на уровнях L2–L7 благодаря единой архитектуре, поддерживающей приложения Keysight IxNetwork, IxExplorer и IxLoad.
• Проверка корпоративных сетей и инфраструктур операторов связи с помощью устройства, специально разработанного для тестирования высокопроизводительного оборудования с малой задержкой.
• Проверка автомобильных сетей и сетей промышленного Интернета вещей (IIoT).
• Тестирование на платформе с поддержкой TSN и базовыми возможностями синхронизации времени.
Novus ONE PLUS выпускается в исполнениях 3-Speed и 5-Speed для разных требований и бюджетов:
• Novus ONE PLUS 3-Speed — 10GE / 1GE / 100M
• Стационарное шасси на 16 портов
• Стационарное шасси на 8 портов
• Стационарное шасси на 4 порта
• Novus ONE PLUS 5-Speed — 10GE / 5GE / 2,5GE / 1GE / 100M
• Стационарное шасси на 16 портов
• Стационарное шасси на 8 портов
• Стационарное шасси на 4 порта
• Возможность модернизации: по мере изменения требований к тестированию пользователь может выполнить программное обновление на месте эксплуатации, превратив 8- или 4-портовое устройство в полнофункциональное 16-портовое шасси Novus 3-Speed или 5-Speed.
Портативность и производительность — небольшие размеры и энергопотребление
Novus ONE PLUS оснащён мощными многоядерными сетевыми процессорами с поддержкой многопоточности и использует архитектуру Keysight следующего поколения, разработанную для тестирования с высокой пропускной способностью. Благодаря компактному корпусу и сниженным требованиям к электропитанию Novus ONE PLUS подходит заказчикам, которым необходима высокая производительность тестирования при ограничениях по площади лаборатории и доступной электрической мощности.
Один Novus ONE PLUS позволяет эмулировать до 160 Гбит/с прикладного трафика без отслеживания состояния соединений (stateless) и до 20 Гбит/с прикладного трафика с отслеживанием состояния соединений (stateful). Система использует программируемые логические интегральные схемы (FPGA), включённые непосредственно в тракт обработки трафика, для повышения точности измерений задержки с разрешением до 2,5 нс при работе на линейной скорости, в том числе с небольшими пакетами размером 64 байта.
Ключевые функции
• Генерация трафика на полной линейной скорости для оценки проектов ASIC, FPGA и аппаратных коммутационных матриц.
• Высокая масштабируемость и производительность эмуляции протоколов L2/L3 для проверки производительности и масштабируемости маршрутизации, коммутации и центров обработки данных с помощью приложения Keysight IxNetwork.
• Одновременное тестирование портов SFP+ и медных портов 10GBASE-T RJ45 на разных скоростях.
• Стандартные тесты RFC и эмуляция протоколов на портах 10G, 5G, 2,5G, 1G и/или 100M в рамках одного теста для эталонной оценки плоскости передачи данных, производительности и масштабируемости сетевого оборудования.
• Аппаратные средства захвата и декодирования пакетов на линейной скорости для 3-Speed 10G/1G/100M либо 5-Speed 10G/5G/2,5G/1G/100M для обнаружения и диагностики ошибок передачи данных.
• Поддержка приложений IxExplorer, IxNetwork и IxLoad, а также соответствующих интерфейсов Tcl и API автоматизации.
• Гибкое объединение ресурсов процессора и памяти в соотношении 4:1 для масштабной эмуляции протоколов и обеспечения производительности.
• Измерение задержки в реальном времени с разрешением до 2,5 нс.
• Расширенная статистика по портам и потокам трафика.
• Поддержка синхронизации Keysight STAR (только в качестве вторичного устройства) и Metronome.
• В IxNetwork теперь доступна настройка преамбулы для нагрузочных модулей Novus 1GE / 10GE 5-Speed и 3-Speed. Можно изменять как длину преамбулы, так и содержимое преамбулы кадров.
Технические характеристики: Keysight IXIA Novus ONE PLUS — корпусная платформа тестирования Ethernet L2–L7
Описание продукта Novus ONE PLUS
| Настройка преамбулы | Предусмотрена настройка длины и содержимого преамбулы |
| 3-Speed: 10GE / 1GE / 100M | |||
| Количество портов | 16 | 8 | 4 |
| Артикул | 941-0063 | 941-0064 | 941-0065 |
| 5-Speed: 10GE / 5GE / 2,5GE / 1GE / 100M | |||
| Количество портов | 16 | 8 | 4 |
| Артикул | 941-0066 | 941-0067 | 941-0068 |
| Аппаратные характеристики | |
| Физические интерфейсы | Dual-PHY SFP+ / 10GBASE-T RJ45 |
| Синхронизация | Keysight STAR и Metronome Synchronization, обеспечивающие синхронизацию измерений задержки между шасси Keysight |
| Процессор и память | Многоядерный процессор; 2 ГБ памяти процессора на каждую пару портов |
| Кабельные среды | • Оптоволокно • CAT5e • CAT6 • CAT6A |
| Габаритные размеры устройства | • 13,2″ (Ш) × 3,0″ (В) × 18″ (Г) • 335 мм (Ш) × 76 мм (В) × 457 мм (Г) |
| Масса устройства | • Только устройство: 27,4 фунта (12,41 кг) • При транспортировке: 34,5 фунта (15,65 кг) |
| Температура окружающего воздуха | • При эксплуатации: от 41 °F до 95 °F (от 5 °C до 35 °C) • При хранении: от 41 °F до 122 °F (от 5 °C до 50 °C) |
| Электропитание | • Входное напряжение: от 90 до 264 В • Максимальная суммарная мощность: 750 Вт |
| Влажность окружающего воздуха | • При эксплуатации: от 0 до 85 %, без конденсации • При хранении: от 0 до 85 %, без конденсации |
| Операционная система | Native IxOS |
| Характеристики передачи | |
| Генератор передаваемого трафика | Генерация пакетов на линейной скорости с временными метками, порядковыми номерами, сигнатурой целостности данных и сигнатурами групп пакетов |
| Максимальное количество потоков на порт | 512 |
| Максимальное количество потоков на порт в режиме Data Center Ethernet | 256 |
| Управление потоками | Изменение скорости и размера кадра на лету; последовательный и расширенный планировщики потоков |
| Минимальный размер кадра | 10GbE: • 49 байт на полной линейной скорости без UDF • 60 байт на полной линейной скорости с UDF 1GbE и 100MbE: • 49 байт на полной линейной скорости |
| Максимальный размер кадра | 16 384 байта |
| Максимальный размер кадра в режиме Data Center Ethernet | 9 216 байт |
| Управление потоками по приоритетам (Priority Flow Control) | • 8 очередей с поддержкой линейной скорости, каждая — для кадров длиной до 2 500 байт • 1 очередь с поддержкой кадров длиной до 9 216 байт |
| Управление длиной кадра | Фиксированная длина; увеличение на заданный пользователем шаг; взвешенные пары; равномерное распределение; повторяемая случайная последовательность; IMIX; Quad Gaussian |
| Пользовательские поля (User-Defined Fields, UDF) | Фиксированное значение; увеличение или уменьшение на заданный пользователем шаг; последовательность; список значений; случайные конфигурации. Доступно до пяти UDF шириной 32 бита каждое |
| Списки значений (максимум) | 2 млн значений для 5 UDF |
Описание продукта Novus ONE PLUS
| Максимальная длина последовательности (Sequence) | 512 |
| Генерация ошибок | Генерация корректного CRC или принудительно ошибочного CRC; стандартные кадры Ethernet недостаточной и избыточной длины; ошибочная контрольная сумма |
| Аппаратная генерация контрольных сумм | Генерация и проверка контрольных сумм для IPv4, IP over IP, ICMP/GRE/TCP/UDP, L2TP, GTP |
| Сигнализация ошибок канала | 10GE: статистика порта для состояний без ошибок, удалённой ошибки и локальной ошибки; возможность настройки передающего порта для игнорирования ошибок канала со стороны удалённого устройства |
| Разрешение измерения задержки | 2,5 нс |
| Регулировка линейной тактовой частоты передачи | Возможность изменения частоты линейного тактирования в диапазоне от −100 ppm до +100 ppm на всех портах устройства |
| Характеристики приёма | |
| Приёмный тракт | Фильтрация и захват пакетов на линейной скорости, измерение задержки в реальном времени и интервалов между пакетами для каждой группы пакетов; проверка целостности данных, последовательности и расширенная проверка последовательности |
| Отслеживаемые потоки приёма на порт | • 1 млн без синхронизации Tx/Rx и проверки последовательности • 512 тыс. с синхронизацией Tx/Rx и проверкой последовательности |
| Минимальный размер кадра | • 64 байта на полной линейной скорости при записи в буфер захвата • 49 байт при скорости ниже линейной |
| Фильтры (пользовательская статистика, User-Defined Statistics, UDS) | 2 средства сопоставления с шаблонами адресов SA/DA; 2 пользовательских шаблона по 16 байт с возможностью задания смещения от начала кадра, IP или протокола; доступно до 6 счётчиков UDS |
| Аппаратный буфер захвата | 512 МБ на порт |
| Статистика и скорости | Состояние канала; линейная скорость; переданные кадры; полученные корректные кадры; переданные и полученные байты; фрагменты; кадры недостаточной и избыточной длины; ошибки CRC; кадры с метками VLAN; 6 пользовательских статистических показателей; триггер захвата (UDS 3); фильтр захвата (UDS 4); 8 счётчиков QoS; кадры с проверкой целостности данных; ошибки целостности данных; кадры с обычной и расширенной проверкой последовательности; ошибки проверки последовательности; запросы и ответы ARP и PING |
| Измерение задержки и джиттера | Задержка при сквозной передаче (cut-through); задержка при коммутации с полной буферизацией (store-and-forward); задержка пересылки; до 16 временных интервалов; джиттер MEF; межпакетный интервал |
| Поддержка протоколов уровней L2–L3 | |
| Маршрутизация и коммутация | BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, STP/RSTP/MSTP, PVST+/RPVST+, агрегация каналов (LACP), LISP |
| Программно-определяемые сети | OpenFlow, Segment Routing, BGP Link State (BGP-LS), PCEP, VXLAN, EVPN VXLAN, OVSDB, GENEVE |
| MPLS | RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS, L3VPN/6VPE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN |
| Широкополосный доступ и аутентификация | PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, автоконфигурация IPv6 (SLAAC), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPoUDP, Cisco NAC |
| Промышленный Ethernet | Link OAM (IEEE 802.3ah), CFM/Y.1731, PBB/PBB-TE, ELMI, TWAMP, Sync-E ESMC, IEEE 1588v2 (PTP), gPTP (IEEE 802.1AS), MSRP (IEEE 802.1 Qat), IEEE 1722 |
| Ethernet центров обработки данных | DCBX/LLDP, FCoE/FIP, PFC (IEEE 802.1Qbb), TRILL, Cisco FabricPath, SPBM, VEPA |
| Поддержка тестирования прикладного трафика уровней L4–L7 | |
| Данные | HTTP, HTTPS, TCP Session, FTP, DNS, электронная почта (SMTP, POP3 и IMAP), TFTP, AppReplay, AppLibrary |
| Видео | RTSP, IPTV, VoD, Adobe Flash Client, Apple HLS Client, Microsoft Silverlight Client, Adobe HDS Client, DASH Client; включая Video Quality VQMON и TCP Video Quality |
| Голос | Advanced VoIP SIP и RTP, аудио- и видеокодеки, VoLTE, MSRP, Telepresence, SMS; включая оценку качества речи и качества разговорного видео |
| Хранилища | iSCSI, CIFSv1, CIFSv2 (SMB2), SMB3, NFSv3 Client, NFSv4 Client, NFS4.1 Client, Cloud Storage Client |
| Доступ | IPv4, IPv6, IPsec, VLAN, Emulated Routers, DNS, DHCP |
Информация для заказа
Novus ONE PLUS 3-Speed
| Артикул | Описание |
|---|---|
| 941-0063 | IXIA Novus ONE PLUS 10/1GE16DP Fixed Chassis, стационарное шасси с 16 портами, Dual-PHY SFP+/10GBASE-T, скорости 10GE/1GE/100M; однослотовая система Dual-PHY с 16 физическими интерфейсами SFP+ и 16 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0064 | IXIA Novus ONE PLUS 10/1GE8DP Fixed Chassis, стационарное шасси с 8 портами, Dual-PHY SFP+/10GBASE-T, скорости 10GE/1GE/100M; однослотовая система Dual-PHY с 8 физическими интерфейсами SFP+ и 8 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0065 | IXIA Novus ONE PLUS 10/1GE4DP Fixed Chassis, стационарное шасси с 4 портами, Dual-PHY SFP+/10GBASE-T, скорости 10GE/1GE/100M; однослотовая система Dual-PHY с 4 физическими интерфейсами SFP+ и 4 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
Novus ONE PLUS 5-Speed
| Артикул | Описание |
|---|---|
| 941-0066 | IXIA Novus ONE PLUS 10/5/2.5/1GE16DP Fixed Chassis, стационарное шасси с 16 портами, Dual-PHY SFP+/10GBASE-T, скорости 10/5/2.5/1GE/100M; однослотовая система Dual-PHY с 16 физическими интерфейсами SFP+ и 16 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0067 | IXIA Novus ONE PLUS 10/5/2.5/1GE8DP Fixed Chassis, стационарное шасси с 8 портами, Dual-PHY SFP+/10GBASE-T, скорости 10/5/2.5/1GE/100M; однослотовая система Dual-PHY с 8 физическими интерфейсами SFP+ и 8 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0068 | IXIA Novus ONE PLUS 10/5/2.5/1GE4DP Fixed Chassis, стационарное шасси с 4 портами, Dual-PHY SFP+/10GBASE-T, скорости 10/5/2.5/1GE/100M; однослотовая система Dual-PHY с 4 физическими интерфейсами SFP+ и 4 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
Novus ONE PLUS 3-Speed, исполнение TAA
| Артикул | Описание |
|---|---|
| 941-0063-T | IXIA с соответствием требованиям TAA, Novus ONE PLUS 10/1GE16DP Fixed Chassis, стационарное шасси с 16 портами, Dual-PHY SFP+/10GBASE-T, скорости 10GE/1GE/100M; однослотовая система Dual-PHY с 16 физическими интерфейсами SFP+ и 16 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0064-T | IXIA Novus ONE PLUS 10/1GE8DP Fixed Chassis, стационарное шасси с 8 портами, Dual-PHY SFP+/10GBASE-T, скорости 10GE/1GE/100M; однослотовая система Dual-PHY с 8 физическими интерфейсами SFP+ и 8 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0065-T | IXIA с соответствием требованиям TAA, Novus ONE PLUS 10/1GE4DP Fixed Chassis, стационарное шасси с 4 портами, Dual-PHY SFP+/10GBASE-T, скорости 10GE/1GE/100M; однослотовая система Dual-PHY с 4 физическими интерфейсами SFP+ и 4 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
Novus ONE PLUS 5-Speed, исполнение TAA
| Артикул | Описание |
|---|---|
| 941-0066-T | IXIA, соответствует требованиям TAA, Novus ONE PLUS 10/5/2.5/1GE16DP Fixed Chassis, стационарное шасси с 16 портами, Dual-PHY SFP+/10GBASE-T, скорости 10/5/2.5/1GE/100M; однослотовая система Dual-PHY с 16 физическими интерфейсами SFP+ и 16 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0067-T | IXIA, соответствует требованиям TAA, Novus ONE PLUS 10/5/2.5/1GE8DP Fixed Chassis, стационарное шасси с 8 портами, Dual-PHY SFP+/10GBASE-T, скорости 10/5/2.5/1GE/100M; однослотовая система Dual-PHY с 8 физическими интерфейсами SFP+ и 8 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
| 941-0068-T | IXIA, соответствует требованиям TAA, Novus ONE PLUS 10/5/2.5/1GE4DP Fixed Chassis, стационарное шасси с 4 портами, Dual-PHY SFP+/10GBASE-T, скорости 10/5/2.5/1GE/100M; однослотовая система Dual-PHY с 4 физическими интерфейсами SFP+ и 4 физическими интерфейсами 10GBASE-T RJ45. Поддержка L2–L7. Включает установку последней серийно выпущенной версии программного обеспечения IxOS. |
Опции расширения количества портов
| Артикул | Описание |
|---|---|
| 905-1006 | IXIA NOVUS-UPGRADE — активация дополнительных 8 портов для модернизации на месте эксплуатации следующих продуктов: NOVUS10/1GE8DP (944-1143), Novus10/5/2.5/1/100M8DP (944-1149), Novus10/5/2.5/1/100M8DP-R (944-1155), NOVUS-NP10/1GE8DP (944-1163), Novus ONE-3-Speed 8-Port Appliance (941-0061), Novus ONE PLUS 3-Speed 8-Port Fixed Chassis (941-0064) и Novus ONE PLUS 5-Speed 8-Port Fixed Chassis (941-0067). Примечание 1. После обновления на нагрузочном модуле или стационарном шасси будет активировано в общей сложности 16 портов. Примечание 2. При заказе обновления на дополнительные 8 портов необходимо указать серийный номер нагрузочного модуля или стационарного шасси, на которое будет установлена опция. |
| 905-1037 | IXIA NOVUS-UPGRADE — активация дополнительных 12 портов для модернизации на месте эксплуатации следующих продуктов: Novus ONE 4-port 3-Speed Appliance (941-0062), Novus ONE PLUS 4-port 3-Speed Fixed Chassis (941-0065) и Novus ONE PLUS 4-port 5-Speed Fixed Chassis (941-0068). Примечание 1. После обновления на нагрузочном модуле будет активировано в общей сложности 16 портов. Примечание 2. При заказе обновления на дополнительные 12 портов необходимо указать серийный номер нагрузочного модуля, на который будет установлена опция. |
Кабели и трансиверы
| Артикул | Описание |
|---|---|
| 988-0011 | Подключаемый двухскоростной оптический трансивер SFP+ 10GBASE-SR/SW и 1000BASE-SX для нагрузочных модулей 10/1 Gigabit Ethernet LAN/WAN с интерфейсом SFP+, 850 нм. Совместим со всеми нагрузочными модулями и устройствами Novus, PerfectStorm и Firestorm 10/1 Gigabit Ethernet. Примечание: в комплект входит трёхметровый кабель LC–LC с многомодовым волокном. |
| 988-0012 | Подключаемый двухскоростной оптический трансивер SFP+ 10GBASE-LR/LW и 1000BASE-LX для нагрузочных модулей 10/1 Gigabit Ethernet LAN/WAN с интерфейсом SFP+, 1310 нм, дальность 10 км. Совместим со всеми нагрузочными модулями и устройствами Novus, PerfectStorm и Firestorm 10/1 Gigabit Ethernet. Примечание: в комплект входит кабель LC–LC с одномодовым волокном длиной 10 футов. |
| 948-0013 | Аксессуар SFP+ 10GBASE-SR/SW — трансивер SFP+ для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, 850 нм. Работает с 944-0050 (LSM10GXM4S-01), 944-0051 (LSM10GXM8S-01), 944-0052 (LSM10GXMR4S-01), 944-0053 (LSM10GXMR8S-01), 944-0054 (LSM10GXM2S-01), 944-0055 (LSM10GXMR2S-01), а также 944-0022 (LSM10G1-01) с 948-0012 (SFP+ADAP-01) или 944-0024 (LSM10GL1-01) с 948-0012 (SFP+ADAP-01). |
| 948-0014 | Аксессуар SFP+ 10GBASE-LR/LW — трансивер SFP+ для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, 1310 нм. Работает с 944-0050 (LSM10GXM4S-01), 944-0051 (LSM10GXM8S-01), 944-0052 (LSM10GXMR4S-01), 944-0053 (LSM10GXMR8S-01), 944-0054 (LSM10GXM2S-01), 944-0055 (LSM10GXMR2S-01), а также 944-0022 (LSM10G1-01) с 948-0012 (SFP+ADAP-01) или 944-0024 (LSM10GL1-01) с 948-0012 (SFP+ADAP-01). |
| 948-0015 | Аксессуар SFP+ 10GBASE-LRM — трансивер SFP+ для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, для многомодового волокна, 1310 нм. Работает с 944-0050 (LSM10GXM4S-01), 944-0051 (LSM10GXM8S-01), 944-0052 (LSM10GXMR4S-01), 944-0053 (LSM10GXMR8S-01), 944-0054 (LSM10GXM2S-01), 944-0055 (LSM10GXMR2S-01), а также 944-0022 (LSM10G1-01) с 948-0012 (SFP+ADAP-01) или 944-0024 (LSM10GL1-01) с 948-0012 (SFP+ADAP-01). Примечание: SFP+ 10GBASE-LRM не поддерживает режим 10GbE WAN ни в одном из перечисленных нагрузочных модулей. |
| 948-0016 | Аксессуар SFP+ 10GSFP+Cu — пассивный медный кабель прямого подключения (Direct Attach Cable Assembly) для нагрузочных модулей 10 Gigabit Ethernet LAN/WAN с подключаемым интерфейсом SFP+, длина 3 м; модули NGY 10GE SFP+, Xdensity и модули Xcellon-Flex 10GE SFP+ FE и AP. |
| SFP-LX | Трансивер SFP 1 Gigabit Ethernet, LX, 1310 нм. |
| SFP-SX | Трансивер SFP 1 Gigabit Ethernet, SX, 850 нм. |
| SFP-FX-100M-XCVR | Подключаемый оптический трансивер SFP 100BASE-FX 100M, MMF (многомодовое волокно), 1310 нм, дальность 2 км. |
| 948-0062 | IXIA SFP TRANSCEIVER, AUTOMOTIVE ETHERNET, 1000BASE-T1, 100BASE-T1, 1GBPS/100MBPS. Трансивер Automotive Ethernet 1G/100M (1000BASE-T1 и 100BASE-T1) для использования с модулями NOVUS 10GE/1GE/100M (944-1142, 944-1143, 944-1146 и 944-1141), либо модулями NOVUS 10/5/2.5/1/100M (944-1148 и 944-1149), либо устройствами Novus One 10GE/1GE/100M (941-0060 и 941-0061), либо стационарными шасси Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-0066, 941-0067 и 941-0068). Требуется IxOS 9.00 EA Patch 2 или более поздняя версия. |
Трансиверы в исполнении TAA
| Артикул | Описание |
|---|---|
| SFP-PLUS-LR-XCVR-T | Ixia, соответствует требованиям TAA, подключаемый оптический трансивер SFP+ 10GBASE LR, 1310 нм, SMF (одномодовое волокно), дальность 10 км, LC (948-0057). Совместимые продукты для тестирования сетей: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-006,6, 941-0067, 941-0068). |
| SFP-PLUS-SR-XCVR-T | Ixia, соответствует требованиям TAA, подключаемый оптический трансивер SFP+ 10GBASE SR, MMF (многомодовое волокно), 850 нм, дальность 300 м, LC (948-0048). Совместимые продукты для тестирования сетей: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-006,6, 941-0067, 941-0068). |
| SFP-LX-I-XCVR-T | Ixia, соответствует требованиям TAA, трансивер 1G LX промышленного температурного диапазона (995-0060). Совместимые продукты для тестирования сетей: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-006,6, 941-0067, 941-0068). |
| SFP-SX-I-XCVR-T | Ixia, соответствует требованиям TAA, трансивер 1G SX промышленного температурного диапазона (995-0061). Совместимые продукты для тестирования сетей: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-006,6, 941-0067, 941-0068). |
| SFP-PLUS-LR-XCVR-D-T | Ixia, соответствует требованиям TAA, подключаемый двухскоростной оптический трансивер SFP+ 10/1GBASE Dual Rate LR, 1310 нм, MMF (одномодовое волокно), дальность 10 км, LC (948-0070). Совместимые продукты для тестирования сетей: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-006,6, 941-0067, 941-0068). |
| SFP-PLUS-SR-XCVR-D-T | Ixia, соответствует требованиям TAA, подключаемый двухскоростной оптический трансивер SFP+ 10/1GBASE Dual Rate LR, 1310 нм, MMF (одномодовое волокно), дальность 10 км, LC (948-0070). Совместимые продукты для тестирования сетей: Novus 10/1 3 Speed (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5 Speed (944-1148, 944-1149, 944-1154, 944-1155) и Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-006,6, 941-0067, 941-0068). |
Пакеты IxNetwork для Novus ONE PLUS
Примечание. Novus ONE PLUS поддерживает только перечисленные ниже продукты: бессрочные пакетные лицензии с привязкой к узлу (node-locked) и лицензии аппаратных уровней подписки IxNetwork (HW subscription tier). Другие отдельные (a la carte), пакетные (bundle) и уровневые (tier) лицензии с привязкой к узлу не поддерживаются.
| Артикул | Описание |
|---|---|
| 930-2220 (версия TAA 930-5006-T) | Ixia IxNetwork All Inclusive — пакет для Novus ONE PLUS. Поддерживает все программные функции IxNetwork, за следующими исключениями: 930-3461 IxNetwork AppLibrary Slot Bundle, приложение тестирования производительности уровней L4–L7; 930-2222 IxNetwork Encryption Test Package для Novus ONE PLUS. Дополнительные пакеты сценариев (script packages) и необязательные тестовые наборы IxSuiteStore не считаются частью программных функций IxNetwork. *Примечание. Novus ONE PLUS не поддерживает традиционные лицензии IxNetwork a la carte, пакетные лицензии (bundle) и уровневые лицензии (tier). |
| 930-2221 (версия TAA 930-5005-T) | |
| 930-2222 | Ixia IxNetwork Encryption Test — пакет тестирования шифрования для Novus ONE PLUS. Включает эмуляцию MACsec. Требуется: базовый пакет IxNetwork для Novus ONE PLUS 930-2221. Рекомендуется использовать с 930-3461 IxNetwork AppLibrary Slot Bundle — дополнительным приложением тестирования производительности уровней L4–L7 для расширенных возможностей шифрования/дешифрования в режиме эмуляции Static MACsec. |
| 930-2530 | |
| 930-9521 | IXIA IxNetwork Tier1, одногодичная плавающая (FLOATING) подписка с лицензией на пользователя для применения с оборудованием IXIA (930-9521). Поддерживает базовые функции IxNetwork для трафика и статистики, RFC2544/2889/3918 QuickTest, эмуляцию протоколов маршрутизации, коммутации и MPLS/VPN, соответствующие QuickTest плоскости управления. Срок действия — 1 год. |
| 930-9522 | IXIA IxNetwork Tier2, одногодичная плавающая (FLOATING) подписка с лицензией на пользователя для применения с оборудованием IXIA (930-9522). Поддерживает базовые функции IxNetwork для трафика и статистики, RFC2544/2889/3918 QuickTest, эмуляцию протоколов маршрутизации, коммутации, MPLS/VPN, Carrier Ethernet, Timing, Data Center Ethernet, широкополосного доступа и аутентификации, соответствующие QuickTest плоскости управления. Срок действия — 1 год. |
| 930-9523 | IXIA IxNetwork Tier3, одногодичная плавающая (FLOATING) подписка с лицензией на пользователя для применения с оборудованием IXIA (930-9523). Поддерживает базовые функции IxNetwork для трафика и статистики, RFC2544/2889/3918 QuickTest, эмуляцию протоколов маршрутизации, коммутации, MPLS/VPN, Carrier Ethernet, Data Center Ethernet, широкополосного доступа и аутентификации, SDN, Timing, TSN, 5G, соответствующие QuickTest плоскости управления и AppLibrary. Срок действия — 1 год. |
| 930-9530 | Ixia IxNetwork — пакет подписки на 12 месяцев с привязкой к узлу (node-locked): базовый пакет (930-2221) и AVB/TSN для стационарного шасси Novus ONE PLUS. Включает IxNetwork Basic, 802.1AS-2011, 802.1AS 2020, Qbv Scheduled Traffic, Qbu Frame Preemption, 1CB Redundancy, Qav CBS, MSRP, эмуляцию протоколов 1722 и 1733. |
Пакеты IxLoad для Novus ONE PLUS
На Novus ONE PLUS поддерживаются перечисленные ниже пакеты программных лицензий IxLoad для устройств.
| Артикул | Описание |
|---|---|
| 925-6321 (версия TAA 925-0507-T) | IxLoad Appliance Multiplay, программный комплект, приложение тестирования производительности L4–L7. Активирует функции IxLoad Data, Voice, Video, Access, VPN и Storage на устройствах PerfectStorm ONE и Novus ONE. Включает: • 925-6121 IxLoad Appliance DATA • 925-6112 IxLoad Appliance VIDEO • 925-6113 IxLoad Appliance VOICE • 925-6117 IxLoad Appliance Access and VPN |
| 925-6104 (версия TAA 925-0504-T) | IxLoad Appliance Basic, дополнительное программное обеспечение для тестирования производительности L4–L7. Активирует базовые функции IxLoad на устройствах PerfectStorm ONE и Novus ONE. Включает HTTP, HTTPS, DNS, ADVNET-DHCP, WAP, Stateless Peer. |
| 925-6121 (версия TAA 925-0505-T) | IxLoad Appliance Data, программное обеспечение для тестирования производительности L4–L7. Активирует функции IxLoad DATA на устройствах PerfectStorm ONE и Novus ONE. Включает: • 925-6104 IxLoad Appliance BASIC (HTTP, HTTPS, DNS, ADVNET-DHCP, Stateless Peer) • FTP, DHCP, IMAP, POP3, SMTP, TFTP, App-Replay, TCPsession HTTP Quick Test, RFC 3511 Quick Test • Хранилища: NFSv3, NFSv4, NFSv4.1, SMBv3, CIFS, CIFSv2 iSCS, iSCSI Quick Test |
| 925-6112 | IxLoad Appliance VIDEO, программный комплект, приложение тестирования производительности L4–L7. Активирует функции IxLoad Video на устройствах PerfectStorm ONE и Novus ONE. Включает: • RTSP, IPTV, Video-ADVANCED • FLASH, APPLE HLS, Silverlight, Adobe HDS, MPEG-DASH • Механизм оценки качества видео Video Quality VQMON для пропускной способности до 10 Гбит/с • TCP VQ — оценка качества видео TCP-трафика при пропускной способности до 10 Гбит/с |
| 925-6113 | IxLoad Appliance VOICE, программный комплект, приложение тестирования производительности L4–L7. Активирует функции IxLoad Voice на устройствах PerfectStorm ONE и Novus ONE. Включает: • Расширенный SIP, эмуляция конечных SIP-устройств, прокси-серверов и облачных сервисов • TLS, SRTP • Аудио, видеоконференцсвязь, Telepresence, MSRP • Механизм оценки качества голоса при пропускной способности до 10 Гбит/с • Механизм оценки качества видео при пропускной способности до 10 Гбит/с для разговорного видеотрафика |
| 925-6117 (версия TAA 925-0506-T) | IxLoad Appliance ACCESS + VPN, программное обеспечение, приложение тестирования производительности L4–L7. Активирует функции IxLoad Access и VPN на устройствах PerfectStorm ONE и Novus ONE. Включает: • 925-6104 IxLoad Appliance BASIC (HTTP, HTTPS, DNS, ADVNET-DHCP, Stateless Peer) • IPsec, IPsec SUITES B, IPsec Quick Tests, PPP, L2TP, L2TP/IPsec • Переход на IPv6: SLAAC, 6rd, DSLite • ADVNET: DHCP, DHCPv6 (клиент и сервер), RADIUS; ADVNET-802.1X, ADVNET-NAC, ADVNET-WEBAUTH |
| 925-3461 | IxLoad AppLibrary Slot Bundle, программный комплект, приложение тестирования производительности L4–L7. Обеспечивает поддержку AppLibrary на одном нагрузочном модуле. Включает функцию AppLibrary Slot Feature (925-3462) и подписку Slot Subscription Service (925-3460), предоставляющую доступ к новым потокам приложений в течение одного года. Требует предварительного приобретения 925-3040 (IXLOAD Base) либо более полного пакета. |
Характеристики Keysight IXIA Novus ONE PLUS — корпусная платформа тестирования Ethernet L2–L7
Документация Keysight IXIA Novus ONE PLUS — корпусная платформа тестирования Ethernet L2–L7
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Рекомендуем посмотреть
Сервисное обслуживание
от 20 000 ₽
Калибровка и диагностика
подать заявку
цена по запросу
Ремонт измерительного и испытательного оборудования, запчасти, обновление ПО
подать заявку
от 100 000 ₽
Измерения, пуско-наладка и обучение
подать заявку
цена по запросу
Аренда и Б/У оборудование
подать заявку
от 30 000 ₽
Организация поверки и сервисное сопровождение
подать заявку
от 150 000 ₽
Углублённая диагностика на предмет соответствия заявленным характеристиками
подать заявку
Модели
Модели
