Keysight IXIA Metronome Timing System (MTS) — система прецизионной
Metronome Timing System (MTS)

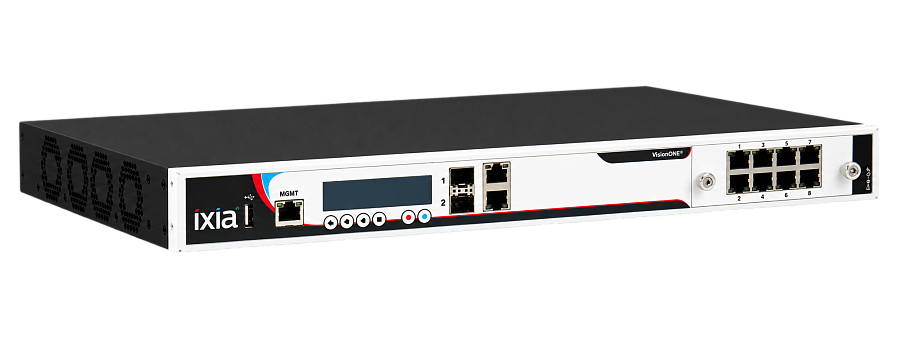

Metronome Timing System
Metronome — прецизионный измерительный прибор, который напрямую интегрируется с тестовыми решениями Keysight и обеспечивает крупномасштабное, синхронизированное по времени тестирование сложных сетей.

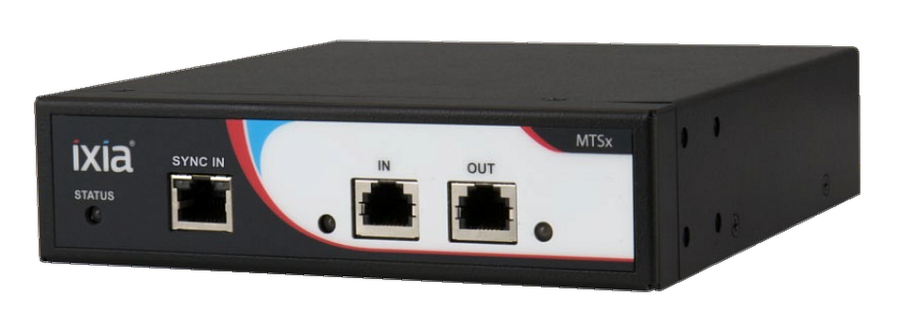

Metronome Timing System Extender
Metronome Timing System Extender (MTSx) работает совместно с Metronome и шасси Keysight и обеспечивает гибкость подключения: расстояние между шасси и Metronome может достигать 200 м. Таким образом, расстояние между шасси в одной системе Metronome может достигать 400 м. Для каждого шасси требуется один MTSx.
Проблема: сложность проверки приложений, чувствительных ко времени
Синхронизированное по времени тестирование критически важно для многих новых сетевых технологий, включая сети центров обработки данных, Audio / Video Bridging (AVB), Time-Sensitive Networking (TSN), промышленную автоматизацию и Internet of Things (IoT). Всем этим сетевым приложениям требуется очень точное представление времени, которого лучше всего добиваться с использованием отраслевого стандартного эталона времени, например Coordinated Universal Time (UTC).
Решение: прецизионное синхронизированное тестирование
Keysight Metronome — прецизионный измерительный прибор, который напрямую интегрируется с тестовыми решениями Keysight и обеспечивает крупномасштабное, синхронизированное по времени тестирование сложных сетей.
Metronome позволяет тестируемым устройствам (DUT) и тестовой системе IxNetwork использовать один и тот же эталон времени. В топологии Single Level Topology система обеспечивает крупномасштабное синхронизированное тестирование с использованием до 8 непосредственно подключённых шасси Keysight. Для ещё большего масштаба и увеличенных расстояний топология Distribute GPS Topology позволяет масштабировать синхронизированное тестирование практически только в пределах, определяемых GPS. Для особо крупномасштабных конфигураций топология Metronome-STAR поддерживает до 48 подключённых систем AresONE в одной системе синхронизации. Совместное использование Metronome и Metronome Timing System Extender обеспечивает гибкость соединений и расстояний между Metronome и подключёнными шасси.
Основные преимущества
Ключевые функции
Metronome Timing System Extender
Metronome Timing System Extender (MTSx) работает совместно с Metronome и шасси Keysight, обеспечивая расстояние до 200 м между шасси и Metronome и до 400 м между шасси в одной системе Metronome. Для каждого шасси требуется один MTSx.
Технические характеристики: Keysight IXIA Metronome Timing System (MTS) — система прецизионной синхронизации тестовых
| Характеристика | Описание |
|---|---|
| Поддерживаемые шасси Keysight | |
| Поддержка IxOS | IxOS / IxNetwork версии 9.00 поддерживает любые сочетания XGS, XGS-SD, XGS-SDL, AresONE и Novus ONE PLUS. |
| Выходные порты | •8 портов Timing для подключения к шасси Keysight или дополнительным MTS •1 порт Management •4 порта BNC |
| Поддерживаемые системы Metronome Level 1 | До 8 систем XGS, AresONE или Novus ONE PLUS. |
| Поддерживаемые системы Metronome-STAR Level 2 | До 48 систем AresONE либо смешанная конфигурация XGS, AresONE и Novus ONE PLUS (ограничения и правила конфигурации см. в руководстве). |
| Входные порты | •GPS — SMA male, 50 Ом •4 × BNC •RS422-TOD+1PPS •1 порт Management |
| Входы / источники тактового сигнала | •GPS •Внутренний OCXO Metronome Clock •BNC •RS422-TOD+1PPS |
| Пользовательский интерфейс | •Удалённый мониторинг и управление через Ethernet-порт RJ45 10/100/1000 •Интуитивный интерактивный веб-интерфейс GUI •RESTful API для автоматизации тестов и программного управления всеми функциями •Поддерживаемые браузеры: Internet Explorer 11 или выше; Mozilla Firefox 24 или выше; Chrome 50.0.2661.102 m |
| Поддерживаемая длина кабелей — MTS ↔ MTSx | Расстояние MTS ↔ MTS Extender: 2–200 м максимум. Тип кабеля: Metronome sync cable (zero skew video cable). Стандартные длины: 5 м / 50 м / 200 м. |
| Поддерживаемая длина кабелей — шасси ↔ MTSx | Расстояние MTS Extender ↔ шасси: 6 футов. Примечание: в комплект каждого MTSx входят 2 кабеля. Тип кабеля: Metronome extender sync cable. |
| Шасси Metronome | •Комплект для стоечного и настольного монтажа включён •1U, установка в стойку •Размеры: 1U — 1,73 × 17,3 × 12,25 дюйма (4,6 × 43,9 × 31,1 см) •Масса: 10 фунтов (4,54 кг) •Рабочая температура: 0–40 °C (32–104 °F) •Рабочая влажность: 10–85 % RH, без конденсации •Температура хранения: −40–70 °C (−40–158 °F) •Влажность при хранении: 5–95 % RH, без конденсации •Входное напряжение: 100–240 VAC •Частота входной сети: 47–63 Гц •Максимальная потребляемая мощность: 100 Вт типично, 175 Вт максимум •Внутренний блок питания |
| Шасси Metronome Extender | •Комплект для стоечного и настольного монтажа включён •1U, установка в стойку •Размеры: 1U — 1,63 × 7,38 × 6,25 дюйма (4,1 × 18,7 × 15,9 см) •Масса: 2,3 фунта (1,04 кг) •Рабочая температура: 0–40 °C (32–104 °F) •Рабочая влажность: 10–85 % RH, без конденсации •Температура хранения: −40–70 °C (−40–158 °F) •Влажность при хранении: 5–95 % RH, без конденсации •Входное напряжение: 100–240 VAC •Частота входной сети: 47–63 Гц •Максимальная потребляемая мощность: 100 Вт типично, 175 Вт максимум •Внутренний блок питания |
| Регуляторные одобрения | •CE •UL 60950-1, 2nd Edition •FCC Class A •Соответствие ROHS •UL File #: E255262 |
Информация для заказа
| Партномер | Описание |
|---|---|
| 942-0090 | IXIA Metronome Timing System и ПО Metronome Timing Software для расширенной синхронизации шасси. Включает кабель Sync Cable 5 м (942-0096). Совместим с шасси xgs-sd / xgs-sdl / xgs-hsl (xgs12 и xgs2), а также с фиксированными системами aresone и novus one plus. |
| 942-0091 | IXIA Metronome Timing System Extender. Требуется Metronome Timing System 942-0090. Включает 2 кабеля MTS ↔ шасси длиной 6 футов (942-0095). Совместим с шасси xgs-sd / xgs-sdl / xgs-hsl (xgs12 и xgs2), а также с фиксированными системами aresone и novus one plus. |
| 942-0095 | Кабель IXIA Metronome Timing System Extender ↔ шасси длиной 6 футов. Совместим с Metronome Timing System 942-0091. |
| 942-0096 | Кабель IXIA Metronome Timing System (942-0090) ↔ Metronome Timing System Extender (942-0091), длина 5 м. |
| 942-0097 | Кабель IXIA Metronome Timing System (942-0090) ↔ Metronome Timing System Extender (942-0091), длина 50 м. |
| 942-0098 | Кабель IXIA Metronome Timing System (942-0090) ↔ Metronome Timing System Extender (942-0091), длина 200 м. |
| 942-0100 | Комплект для стоечного монтажа IXIA Metronome Timing System Extender, рассчитанный на 2 устройства Metronome Extender. |
