Keysight IXIA XGS2 — 2-слотовое модульное шасси для тестирования
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Платформа шасси XGS2
Гибкое портативное шасси на 2 слота
Тестовые системы Keysight предоставляют наиболее комплексные в отрасли решения для тестирования безопасности, производительности, функциональности и соответствия сетей, устройств и сетевых приложений. Двухслотовая платформа шасси XGS2 представляет собой чрезвычайно гибкое и портативное шасси, питающее нагрузочные модули и тестовые приложения для создания тестовой системы Keysight. Платформа XGS2 служит основой полноценной настольной или стоечной тестовой среды.

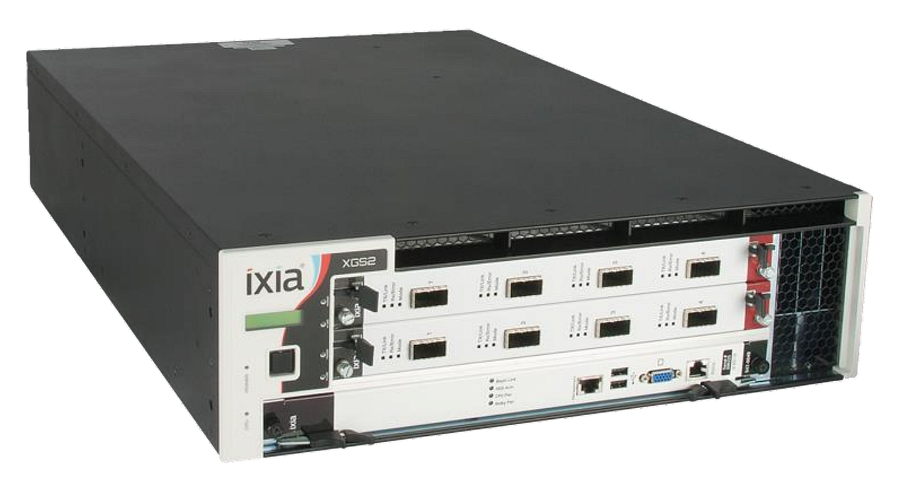

РИСУНОК 1. Шасси XGS2-SDL
Шасси XGS2 использует воздушный поток спереди назад, обеспечивающий эффективную работу всех нагрузочных модулей Keysight с максимальной плотностью. Полностью модульная конструкция максимально повышает удобство обслуживания платформы XGS2: каждый основной компонент системы выполнен как автономный сменный в полевых условиях узел, а модуль вентиляторов, модуль синхронизации, блок питания и модуль контроллера шасси рассчитаны на простую установку и снятие.
Шасси платформы XGS2 выполняют те же приложения и принимают те же нагрузочные модули форм-фактора XM (XMFF), что и более крупные шасси платформы XGS12, поэтому их легко интегрировать в существующие системы. Нагрузочные модули Keysight поддерживают горячую замену, создавая хорошо масштабируемую многопользовательскую среду тестирования.
Основные преимущества
Компактный форм-фактор 3RU поддерживает широкий диапазон скоростей: 400/100/50/40/25/10/1GE/100M.
Поддержка приложений Keysight для тестирования производительности, функциональности, соответствия требованиям и безопасности.
3 модели шасси:
XGS2-SD — стандартная производительность
XGS2-SDL — стандартная производительность
XGS2-HSL — высокая производительность
Сверхвысокопроизводительное шасси высотой 3RU с новой высокоскоростной объединительной панелью поддерживает требования к высокой пропускной способности.
Нагрузочные модули с горячей заменой можно менять без нарушения работы шасси.
Резервный блок питания обеспечивает непрерывность тестирования.
Возможность обслуживания на месте благодаря модульным блокам питания, контроллеру шасси, модулю вентиляторов и модулям синхронизации.
Поддержка всей линейки нагрузочных модулей Novus.
Поддержка режимов Windows 10 и Native IxOS.
Ключевые особенности: Keysight IXIA XGS2 — 2-слотовое модульное шасси для тестирования сетей L2–L7
Поддержка Windows 10: новые XGS2-SD 940-0017 и XGS12-SD 940-0018 поддерживают Windows 10, что позволяет получать обновления программного обеспечения и безопасности Microsoft.
Единая платформа для тестирования безопасности и L2–L7: эмуляция широкого спектра протоколов безопасности, передачи данных, маршрутизации и мостового соединения, а также тестирование сигнализации, голоса, видео и приложений.
Широкая поддержка интерфейсов: от 100 Мбит/с до 400 Гбит/с.
Возможность горячей замены: нагрузочные модули можно устанавливать в испытательный стенд и извлекать из него без прерывания выполняемого теста, использующего установленные модули.
Высокая производительность: высокоскоростная объединительная панель поддерживает высокую пропускную способность, необходимую для крупномасштабных тестов приложений.
Высокая ремонтопригодность благодаря модульным компонентам:
Модуль контроллера шасси — автономный сменный в полевых условиях узел, управляющий нагрузочными модулями, конфигурациями портов и формированием статистических отчетов.
Модуль вентиляторов — автономный сменный в полевых условиях узел управления температурой.
Модули питания — автономные сменные в полевых условиях узлы.
Модуль синхронизации — автономный узел, позволяющий синхронизировать шасси XGS2 с другими шасси Keysight.
Широкие возможности расширения: для XGS12 доступна синхронизация шасси STAR и Metronome со следующими шасси Keysight: XGS2-SD, XGS2-SDL, XGS2-HSL, XGS12-SD, XGS12-SDL, XGS12-HSL, AresONE и Novus ONE PLUS.
Прецизионная синхронизация: синхронизация опорного времени с системой синхронизации Metronome и антенной GPS.
Преимущества
Снижение затрат: возможность использовать нагрузочные модули Keysight в компактном шасси.
Улучшенное охлаждение: новая конструкция с воздушным потоком спереди назад, как у другого оборудования, устанавливаемого в стойку, обеспечивает более эффективное охлаждение.
Простота обслуживания: сменный в полевых условиях модульный узел синхронизации шасси.
Совместимость: поддержка тех же приложений и нагрузочных модулей Keysight, что и платформа XGS12, поэтому при внедрении XGS2 в существующую тестовую систему не требуется осваивать новые пользовательские интерфейсы и API.
Целевые пользователи
Предприятия и операторы связи, проверяющие средства защиты от DDoS и оптимизирующие межсетевые экраны нового поколения (NGFW), системы предотвращения вторжений (IPS) и другие средства безопасности своей сетевой инфраструктуры.
Предприятия, операторы связи, интернет-провайдеры (ISP) и поставщики облачных услуг (CSP), выполняющие квалификационные или приемочные испытания продукции либо предварительную подготовку сетевого оборудования перед развертыванием.
Группы разработки и обеспечения качества (QA), разрабатывающие и тестирующие продукты Ethernet повышенных скоростей 400GE/100GE/50GE/40GE/25GE и высокоплотные продукты 10GE/5GE/2,5GE/1GE/100M.
Группы разработки и QA, разрабатывающие и тестирующие высокопроизводительные устройства уровней 2–7.
Производственные подразделения, выполняющие серийные и повторяющиеся испытания промышленного качества.
Подразделения технического маркетинга и продаж, проводящие демонстрации подтверждения концепции (PoC), полевые демонстрации, проверки совместимости и демонстрации на выставках.
Службы поддержки клиентов, устраняющие проблемы заказчиков.
Лаборатории сертификации и совместимости, выполняющие независимое тестирование и валидацию оборудования.
Защита инвестиций
Платформа шасси XGS2 повышает производительность тестовых приложений и одновременно сохраняет совместимость с существующими тестовыми системами Keysight. Тестовые приложения, конфигурации и сценарии автоматизации совместимы, что позволяет легко переносить существующие испытательные стенды на новую систему без потери капитальных вложений.
Поддерживаемые приложения
Платформы шасси XGS2 поддерживают следующие тестовые приложения Keysight:
BreakingPoint: только на моделях XGS2-HSL с нагрузочными модулями PerfectStorm Fusion — для глобальной видимости новых угроз и приложений, а также заблаговременной оценки устойчивости ИТ-инфраструктуры организации в эксплуатационно значимых условиях и при вредоносных атаках.
IxLoad: для тестирования производительности устройств с анализом содержимого, например балансировщиков нагрузки, веб-серверов и видеосерверов, работающих с протоколами HTTP, FTP, SMTP, SIP, видео MPEG2 и многими другими.
IxNetwork: для тестирования масштабируемости и производительности решений маршрутизации, коммутации, безопасности, центров обработки данных и инфраструктуры широкополосного доступа.
IxExplorer: для детального и чрезвычайно гибкого тестирования и анализа плоскости данных.
Технические характеристики: Keysight IXIA XGS2 — 2-слотовое модульное шасси для тестирования сетей L2–L7
Характеристика |
Подробности |
|---|---|
Слоты¹ |
2 слота, совместимых с нагрузочными модулями Keysight форм-фактора XM (XMFF) |
Размеры |
Ширина 17,5 дюйма (19,0 дюйма с установленным кронштейном для монтажа в стойку) × высота 5,1 дюйма × глубина 26,5 дюйма 3 монтажные единицы стойки (3RU) |
Масса |
XGS2-SD и XGS2-SDL: 53 фунта (24 кг) Средняя масса при транспортировке: 69,3 фунта (31,5 кг) XGS2-HSL: 55 фунтов (25 кг) Средняя масса при транспортировке: 71,3 фунта (32,4 кг) |
Требования к питанию |
Два однофазных блока питания мощностью 1100 Вт каждый, рассчитанных на 10 А при 110 В переменного тока; 60/50 Гц Два однофазных блока питания мощностью 1100 Вт каждый, рассчитанных на 5 А при 220 В переменного тока; 60/50 Гц Поддерживается дополнительный блок питания, который можно приобрести для резервирования |
Операционная система |
XGS2-SD 940-0017: Windows 10 Professional, 64-разрядная версия XGS2-SDL 940-0013: Native IxOS XGS2-HSL 940-0014: Native IxOS |
Модуль контроллера шасси |
Сменный в полевых условиях Порты USB для подключения аксессуаров |
Источник синхронизации |
Внутренние часы шасси для синхронизации STAR или внешняя синхронизация Metronome |
Разъемы синхронизации шасси |
Sync In: один входной разъем Sync In с 4-контактным RJ11 Sync Out: четыре выходных разъема Sync Out, каждый с 4-контактным RJ11 |
Разъемы |
Видео: HD-DB15 Super VGA USB: два сдвоенных разъема Type A, 4 контакта Управление: 1000Base-T RJ45 Последовательный интерфейс: один порт RJ-45 RS-232 |
Переключатели и индикаторы |
Питание, режим ожидания, ведущий режим, внешние часы ЖК-дисплей с информацией о состоянии шасси Два парных светодиода рядом с каждой позицией слота, показывающих питание слота и принадлежность платы |
Температура окружающего воздуха |
Работа: от 41 °F до 104 °F (от 5 °C до 40 °C) Хранение: от 41 °F до 122 °F (от 5 °C до 50 °C) |
Влажность окружающего воздуха |
Работа: от 0 до 85 %, без конденсации Хранение: от 0 до 85 %, без конденсации |
Вентиляторы |
Один сменный в полевых условиях вентиляторный узел, который легко устанавливается и снимается |
Шум |
Шасси XGS2 при работе вентиляторов на максимальной скорости может создавать уровень шума до 80 дБ(А). Измерение выполнено согласно GR-63-CORE, Issue 1, пункт 5.6.3. Для защиты от нарушения слуха рекомендуется использовать соответствующие средства защиты органов слуха. Рекомендуемые предельные уровни воздействия шума и средства защиты органов слуха следует выбирать согласно местным нормам охраны труда и техники безопасности. Примечание. Скорость вентиляторов регулируется и изменяется в зависимости от текущей нагрузки и температуры внутри шасси. |
Безопасность |
UL 60950-1, 2-я редакция, 2014-10-14 (Оборудование информационных технологий — Безопасность — Часть 1: Общие требования); CAN/CSA C22.2 No. 60950-1-07, 2-я редакция, 2014-10 (Оборудование информационных технологий — Безопасность — Часть 1: Общие требования); EN 60950-1:2006 + A1:2010 + A11:2009 + A12:2011 + A2:2013; IEC 60950-1:2005 (2-я редакция); Am1:2009 + Am2:2013 |
Электромагнитные излучения |
EN 55032:2012/AC:2013, класс A; CFR 47, FCC Part 15B; Canada: ICES-003, Issue 6:2016; AS/NZ CISPR 32:2015, класс A |
Устойчивость к электромагнитным помехам |
EN 55024:2010, EN 61000-3-2:201, EN 61000-3-3:2013, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11 |
Экологические требования |
Директива RoHS 2011/65/EU, 2006/1907/EC (REACH) |
Информация для заказа
Артикул |
Описание |
|---|---|
940-0017 |
IXIA XGS2-SD, КОМПЛЕКТ 2-СЛОТОВОГО ШАССИ СТАНДАРТНОЙ ПРОИЗВОДИТЕЛЬНОСТИ. В комплект входят: рама шасси, модуль контроллера стандартной производительности с Windows 10, модуль вентиляторов, 2 модуля питания и стандартный модуль синхронизации топологии STAR. Включена установка последней выпущенной серийной версии ПО IxOS. |
940-0013 |
IXIA XGS2-SDL, комплект 2-слотового шасси стандартной производительности. В комплект входят: рама шасси для монтажа в стойку, модуль контроллера стандартной производительности с операционной системой Native IxOS, модуль вентиляторов, 2 модуля питания и стандартный модуль синхронизации топологии STAR. Включена установка последней выпущенной серийной версии ПО IxOS. ПРИМЕЧАНИЕ. Для повышения доступности системы можно приобрести дополнительный резервный блок питания 942-5005. |
940-0014 |
IXIA XGS2-HSL, КОМПЛЕКТ 2-СЛОТОВОГО ВЫСОКОСКОРОСТНОГО ШАССИ. В комплект входят: рама шасси, модуль контроллера высокой производительности с операционной системой Native IxOS, модуль вентиляторов, 2 блока питания и стандартный модуль синхронизации топологии STAR. Включена установка последней выпущенной серийной версии ПО IxOS. ПРИМЕЧАНИЕ. Для повышения доступности системы можно приобрести дополнительный резервный блок питания 942-5005. |
942-5005 |
Запасная часть шасси: дополнительный резервный модуль питания для моделей платформы XGS2 940-0010 (XGS2-SD), 940-0013 (XGS2-SDL) или 940-0014 (XGS2-HSL). |
942-0029 |
Аксессуар шасси IXIA: жесткий транспортировочный кейс платформы XGS2 с выдвижной ручкой и колесами. Предназначен для коммерческих и авиационных перевозок шасси XGS2-SD 940-0010 и XGS2-HS 940-0012; вмещает одно шасси XGS2 и один контроллер шасси. |
Информация для заказа продукции TAA
Артикул |
Описание |
|---|---|
940-0017-T |
Соответствующий требованиям TAA комплект IXIA XGS2-SD — 2-слотовое шасси стандартной производительности. В комплект входят: рама шасси, модуль контроллера стандартной производительности с Windows 10, модуль вентиляторов, 2 модуля питания и стандартный модуль синхронизации топологии STAR. Включена установка последней выпущенной серийной версии ПО IxOS. ПРИМЕЧАНИЕ. Для повышения доступности системы можно приобрести дополнительный резервный блок питания 942-5005. |
940-0013-T |
Соответствующий требованиям TAA комплект IXIA XGS2-SDL — 2-слотовое шасси стандартной производительности. В комплект входят: рама шасси для монтажа в стойку, модуль контроллера стандартной производительности с операционной системой Native IxOS, модуль вентиляторов, 2 модуля питания и стандартный модуль синхронизации топологии STAR. Включена установка последней выпущенной серийной версии ПО IxOS. ПРИМЕЧАНИЕ. Для повышения доступности системы можно приобрести дополнительный резервный блок питания 942-5005. |
940-0014-T |
Соответствующий требованиям TAA комплект IXIA XGS2-HSL — 2-слотовое высокоскоростное шасси. В комплект входят: рама шасси, модуль контроллера высокой производительности с операционной системой Native IxOS, модуль вентиляторов, 2 блока питания и стандартный модуль синхронизации топологии STAR. Включена установка последней выпущенной серийной версии ПО IxOS. ПРИМЕЧАНИЕ. Для повышения доступности системы можно приобрести дополнительный резервный блок питания 942-5005. |
Информация для заказа обновления
Артикул |
Описание |
|---|---|
943-0014 |
IXIA, ПОЛЕВОЕ ОБНОВЛЕНИЕ IXOS И WINDOWS 10 для продуктов XGS: XGS2-SD 940-0010, XGS12-SD 940-0011 и XGS2-SD 940-0110. Включает наклейку сертификата подлинности Windows и USB-накопитель с ПО IxOS и Windows 10. Обновляемое шасси XGS должно иметь действующий контракт поддержки; для выполнения обновления ТРЕБУЕТСЯ доступ в Интернет. |
