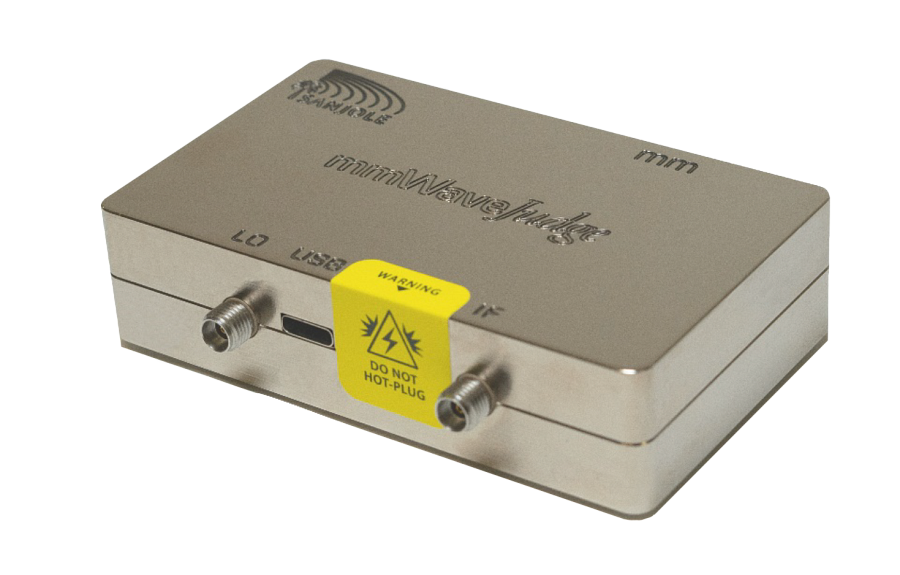

Keysight WJ1000A mmWaveJudge Remote Receiver — удалённый
WJ1000A mmWaveJudge — удалённый приёмник
Введение
Удалённый приёмник Keysight WJ1000A mmWaveJudge используется совместно с платформой анализатора беспроводных сетей WaveJudge — WJ5000A или WJ5900A — для расширения диапазона приёма до миллиметровых частот. Решение WaveJudge предназначено для анализа и поиска неисправностей сложных проблем протокола 5G NR, синхронизации и RF, обеспечивая их быстрое выявление и устранение.
Технические характеристики: Keysight WJ1000A mmWaveJudge Remote Receiver — удалённый mmWave-приёмник для расширения
Эти спецификации описывают характеристики удалённого приёмника Keysight WJ1000A mmWaveJudge. mmWaveJudge используется совместно с платформой анализатора беспроводных сетей WaveJudge — WJ5000A или WJ5900A — для расширения диапазона приёма до миллиметровых частот при анализе сетей и устройств 5G NR Frequency Range 2 (FR2).
Технические характеристики приёмника
Спецификации описывают характеристики, ожидаемые на входном порте mmWave приёмника mmWaveJudge.
| Описание | Спецификация | Условия |
|---|---|---|
| Частота mmWave | Диапазоны частот | 24–30 ГГц 37–42,5 ГГц |
| Частота mmWave | Полоса | ≤ 800 МГц |
| Амплитуда mmWave | Входная мощность | −5 dBm — IP3 |
| Амплитуда mmWave | Входная мощность | −9 dBm — P1dB |
| Амплитуда mmWave | Входная мощность | |
| Амплитуда mmWave | Входная мощность | |
| Амплитуда mmWave | Потери на отражение на входе | |
| Амплитуда mmWave | Коэффициент преобразования | См. рисунки 1 и 2 |
| Шум mmWave | Коэффициент шума | |
| Шум mmWave | Фазовый шум | См. рисунок 3; нормировано к 4 ГГц |
Характеристики приёмника
В следующей таблице приведены физические характеристики приёмника mmWaveJudge.
| Описание | Характеристика | Подключение | Тип разъёма |
|---|---|---|---|
| Вход LO | 2,6–4,7 ГГц | Порт LO OUT RF-модуля WJ5000A / WJ5900A | Гнездо 2,92 мм, стандартная резьба, 50 Ом |
| Выход IF | 2,6–4,7 ГГц | Порт RF IN RF-модуля WJ5000A / WJ5900A | Гнездо 2,92 мм, стандартная резьба, 50 Ом |
| Вход RF | 24–30 ГГц 37–42,5 ГГц | Тестируемое устройство | Гнездо 2,92 мм, стандартная резьба, 50 Ом |
| Питание DC | — | Порт RF PWR 5G RF-модуля WJ5000A или порт mmWave RF-модуля WJ5900A | USB Type-C |
| Управление | Программное обеспечение WaveJudge | На ПК, подключённом к WJ5000A или WJ5900A | Ethernet |
| Габаритные размеры | 3 × 2 × 0,7 дюйма (Ш × В × Г) 7,62 × 5,08 × 1,778 см | — | — |
Рисунок 1.
Коэффициент преобразования для диапазона 24–30 ГГц
Рисунок 2.
Коэффициент преобразования для диапазона 37–42,5 ГГц
Рисунок 3.
Анализ фазового шумаАнализ и поиск неисправностей 5G NR FR2
Будучи преобразователем mmWave в IF (промежуточную частоту), компактный mmWaveJudge работает совместно с 5G NR RF-модулями, используемыми в платформах беспроводного анализа WJ5000A или WJ5900A, и расширяет возможности анализа 5G NR до FR2.
Как в действующих беспроводных сетях с высокой нагрузкой, так и в контролируемых условиях экранированных камер удалённый приёмник Keysight mmWaveJudge захватывает обмен данными между mmWave gNodeB (gNB) и mmWave-устройством и преобразует частоту вниз для эффективного анализа и поиска неисправностей с использованием одной из платформ беспроводного анализа WaveJudge — WJ5000A или WJ5900A.
Для получения дополнительной информации
Для получения дополнительной информации об анализе и поиске неисправностей протокола 5G NR, синхронизации и RF-поведения, а также других технологий, см. следующие ссылки.
Для анализа в реальном времени или последующего анализа захваченных IQ-данных см. Wireless Analyzer Platforms.
Для анализа и поиска неисправностей протокола, синхронизации и RF-поведения LTE, 5G NR, Wi‑Fi и других технологий см. SJ001A WaveJudge Wireless Analyzer Toolset.
Характеристики Keysight WJ1000A mmWaveJudge Remote Receiver — удалённый mmWave-приёмник для расширения WaveJudge в
Документация Keysight WJ1000A mmWaveJudge Remote Receiver — удалённый mmWave-приёмник для расширения WaveJudge в
