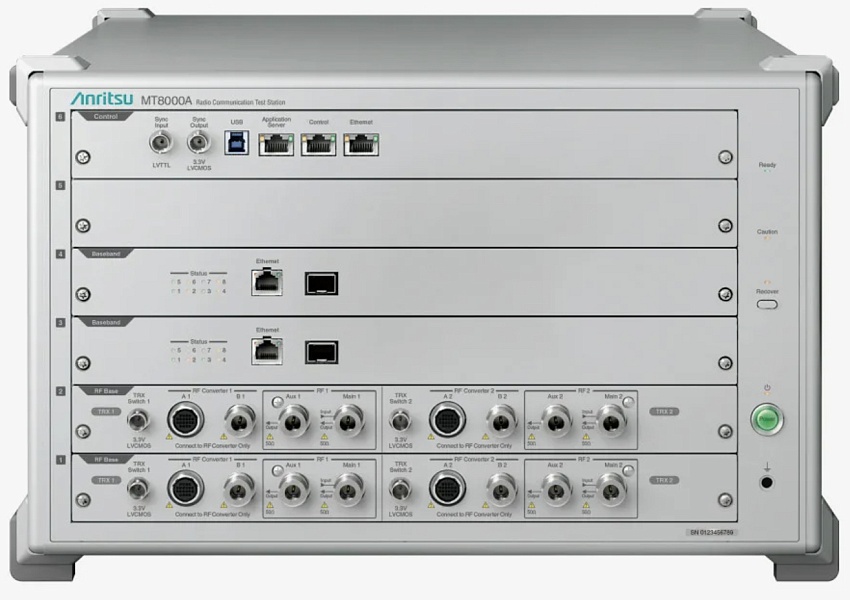

Госреестр MT8000A Anritsu Эмулятор каналов
Госреестр Назначение
MT8000A предназначен для разработчиков и производителей мобильных терминалов, чипсетов и IoT-устройств стандарта 5G NR. Платформа эмулирует базовую станцию 5G и обеспечивает полный цикл тестирования: от RF-параметров до прикладных тестов пропускной способности и протоколов.
Ключевые возможности
| Возможность | Описание |
|---|---|
| RF-измерения | Поддержка диапазонов FR1 (600 МГц — 7,125 ГГц) и FR2 (28 / 39 / 43,5 ГГц) |
| Протокольные тесты | Тесты кодирования/декодирования, фединга, MIMO, CA — до 8CA 2×2 MIMO или 4CA 4×4 MIMO |
| OTA-тестирование | RF TRx в диапазоне mmWave, тесты формирования луча, TRP/TRS, SAR |
| 5G NSA/SA | Поддержка Non-Standalone и Standalone режимов, совместимость с LTE Anchor MT8821C |
| 5G NTN | Тесты в условиях задержки распространения и доплеровского сдвига (3GPP Rel. 17+) |
| RedCap (IoT) | Поддержка устройств с пониженными возможностями согласно 3GPP Rel. 17+ |
| Автоматизация | SmartStudio Manager, внешнее управление, создание пользовательских сценариев |
| Модульная архитектура | Гибкое наращивание функционала без замены платформы |
Программное обеспечение
- MX800010A — GUI RF TRx измерений (5G NR), поддержка NSA, OTA, параметрических тестов
- MX800050A / MX800051A — Платформа RTD + прошивка протоколов NR
- MX800070A — SmartStudio NR: прикладные тесты, IMS/VoLTE/SMS/PWS, IP-пропускная способность
- MX800071A — SmartStudio NR IP Performance: тесты IP-пропускной способности 5G
- MX800000A — Платформенное программное обеспечение
Технические характеристики
| Параметр | Значение |
|---|---|
| Опорная частота | 10 МГц |
| Стабильность частоты | ±5×10⁻⁸ (после 3 мин. прогрева) |
| Электропитание | 100–240 В AC, 50/60 Гц |
| Потребляемая мощность | ≤ 1500 ВА |
| Габариты (Ш×В×Г) | 426 × 265 × 578 мм |
| Масса | ≤ 50 кг |
| Рабочая температура | +5°C … +40°C |
| Температура хранения | −20°C … +71°C |
| Интерфейсы | RJ45 (1000Base-T), BNC, MPO, USB Type-B, DX20A |
| Сертификация | CE (EMC/LVD/RoHS), UKCA, IEC 60825-1 (Laser Class 1) |
Поддерживаемые диапазоны 5G NR
| n71 | n41 | n78/n79 | n257 | n260 | n259 |
|---|---|---|---|---|---|
| 600 МГц | 2,5 ГГц | 3,5 / 4,5 ГГц | 28 ГГц | 39 ГГц | 43,5 ГГц |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Информация для заказа
| Артикул | Наименование |
|---|---|
| MT8000A | Основной блок — Радиостанция связи для тестирования |
| MT8000A-001 | Управляющий модуль |
| MT8000A-011 | Модуль базовой полосы |
| MT8000A-012 | Модуль тестирования данных |
| MT8000A-020 | RF-базовый модуль |
| MT8000A-021 | RF-субмодуль 0,4–6 ГГц |
| MT8000A-022 | RF-субмодуль 3–12 ГГц |
| MT8000A-033 | Улучшенный RF-модуль 0,4–7,125 ГГц |
| MA80001A | RF-конвертер 28 ГГц |
| MA80002A | RF-конвертер 39 ГГц |
| MA80003A | Многодиапазонный RF-конвертер (24,25–43,5 ГГц) |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
