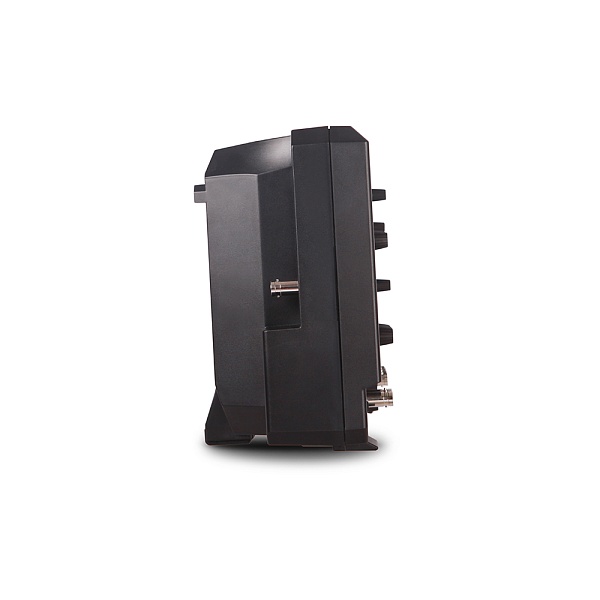

MSO5102 RIGOL Цифровой Осциллограф

MSO5102 — это цифровой осциллограф средней категории задач с двумя аналоговыми и шестнадцатью цифровыми каналами, частотным диапазоном до 100 МГц, максимальной скоростью дискретизации 8 Гвыб/с

Прибор Внесен в Госреестр, номер 82665-21, действует до 13.08.2026.

Цифровые осциллографы серии MSO5000 включает в себя модели:

• МSO5354 - полоса пропускания 350 МГц,
• МSO5204 - полоса пропускания 200 МГц,
• МSO5102/МSO5104  - полоса пропускания 100 МГц,
• МSO5072/МSO5074 - полоса пропускания 70 МГц,

Возможности применения:

• Отладка цифровых и аналоговых схем с захватом редких событий и переходных процессов
• Анализ многоканальных цифровых сигналов с помощью встроенного логического анализатора
• Исследование спектральных характеристик сигналов средствами встроенного анализатора FFT
• Мониторинг и декодирование данных последовательных интерфейсов RS232, UART, I2C, SPI, CAN, LIN
• Контроль качества сигналов при производстве и отладке устройств
• Анализ временных параметров и частотных характеристик

Ключевые характеристики:​

• Полоса пропускания: 100 МГц
• Аналоговых каналов: 2
• Цифровых каналов: 16
• Максимальная частота дискретизации: 8 Гвыб/с (одноканальный режим), 2 Гвыб/с (оба канала)
• Максимальная глубина памяти: 100 Мб (стандартная), до 200 Мб (опция)
• Частота захвата волновых форм: 500 000 осц/с
• Экран: 9-дюймовый емкостный сенсорный экран с разрешением 1024x600
• Максимальное количество записанных кадров: 450 000

Особенности и преимущества

Высокое разрешение и глубокая память

MSO5102 обеспечивает глубину памяти до 200 Мвыб при максимальной частоте дискретизации 8 Гвыб/с. Это позволяет захватывать продолжительные последовательности сигналов без потери деталей, сохраняя при этом отличное временное разрешение. Возможность записи до 450 000 волновых форм в аппаратном режиме с последующим воспроизведением и анализом значительно ускоряет поиск и локализацию редких событий.

Семь приборов в одном

Осциллограф интегрирует в себе функциональность семи независимых измерительных приборов: цифрового осциллографа, логического анализатора (16 каналов), анализатора спектра, генератора сигналов произвольной формы (опция), цифрового вольтметра, частотомера и анализатора последовательных протоколов.

Высокая частота захвата осциллограмм

Частота захвата 500 000 осц/с позволяет с высокой вероятностью фиксировать редкие переходные процессы и помехи в сигналах. Встроенная система отображает частоту возникновения событий разными цветами и оттенками, что облегчает визуальное определение характера сигналов.

Встроенные триггеры

MSO5102 поддерживает триггеры на аналоговых каналах:запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, рангу, окну, задержке, установке/удержанию и N фронту.  Кроме того, поддерживаются протоколы RS232, I2C, SPI, CAN, LIN и другие интерфейсы.

Встроенный анализ спектра и полная обработка данных

Встроенный анализатор FFT обрабатывает до 1 Мб данных, обеспечивая высокое частотное разрешение. Поддерживается несколько оконных функций (Rectangular, Blackman-Harris, Hanning, Hamming, Flattop, Triangle) и автоматический поиск до 15 пиков спектра. Все данные можно экспортировать в виде таблиц событий, что упрощает обработку результатов в сторонних приложениях.​

Портативность и удобство использования

9-дюймовый емкостный сенсорный экран с поддержкой жестового управления, компактные размеры (367×200×130 мм) и вес около 3,5 кг делают прибор портативным и удобным для работы как в лаборатории, так и на объекте. Возможность быстрого доступа к функциям через пользовательскую кнопку Quick Key экономит время при повторяющихся операциях.

Широкие возможности подключения и удаленного управления

MSO5102 оснащен интерфейсами USB (Host и Device), LAN, HDMI и опциональным USB-GPIB. Встроенная функция Web Control позволяет управлять прибором и анализировать волновые формы через веб-браузер, что обеспечивает гибкость при организации лабораторной работы. Поддерживается удаленное обновление программного обеспечения через интернет.

Гибкие опции расширения

Прибор поддерживает модульное расширение функциональности через опции: увеличение полосы пропускания (до 100, 200 или 350 МГц), расширение глубины памяти до 200 Мвыб, увеличение количества аналоговых каналов до 4, добавление двухканального генератора произвольной формы, функций анализа мощности и различных модулей декодирования последовательных интерфейсов. Это позволяет выбрать конфигурацию в соответствии с конкретными задачами.
