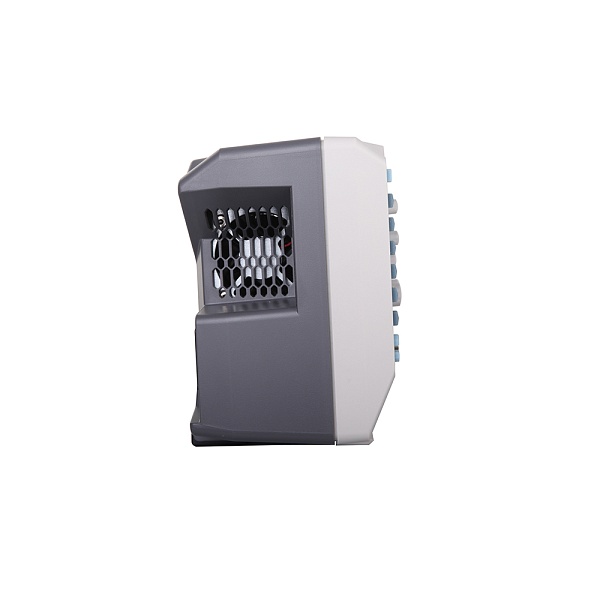

DS1054Z RIGOL Осциллограф

DS1054Z — четырёхканальный цифровой осциллограф с полосой пропускания 50 МГц.

Модели серии

Серия DS1000Z включает следующие модели:

• DS1054Z (50 МГц, 4 аналоговых канала)
• DS1074Z Plus (70 МГц, 4 аналоговых канала, 16 цифровых каналов при наличии опции)
• DS1074Z-S Plus (70 МГц, 4 аналоговых канала, встроенный генератор, 16 цифровых каналов при наличии опции)
• DS1104Z Plus (100 МГц, 4 аналоговых канала, 16 цифровых каналов при наличии опции)
• DS1104Z-S Plus (100 МГц, 4 аналоговых канала, встроенный генератор, 16 цифровых каналов при наличии опции)

Области применения

• Разработка и отладка электронных устройств
• Сервисное обслуживание и полевые испытания
• Контроль параметров цифровых и аналоговых сигналов
• Научные исследования и образовательные задачи
• Диагностика электрических цепей и высоковольтного оборудования

Ключевые характеристики

• Полоса пропускания: 50 МГц
• Количество аналоговых каналов: 4
• Максимальная частота дискретизации: 1 ГВыб/с (однока­нальный режим), 500 МВыб/с (двухканальный режим), 250 МВыб/с (трёх- и четырёхканальный режим)
• Глубина памяти: стандартно 12 Мточки, опционально до 24 Мточки
• Скорость захвата осциллограмм: до 30 000 осциллограмм в секунду
• Разрешение вертикальной оси: 8 бит (12 бит в режиме высокого разрешения)
• Диапазон вертикальной чувствительности: 1 мВ/дел до 10 В/дел
• Дисплей: 7 дюймов, разрешение 800×480 пикселей, цветной TFT LCD

Особенности и преимущества

Технология UltraVision

Технология UltraVision обеспечивает отображение осциллограмм с интенсивностью, зависящей от частоты повторения сигнала. Редко повторяющиеся события на экране отображаются более бледным цветом, а часто повторяющиеся — более ярким. Это упрощает визуальное анализ захватываемых сигналов и позволяет выявить аномальное поведение сигнала.

Глубокая память и быстрый захват

Максимальная глубина памяти 12 Мточек (опционально 24 Мточек) при одновременном достижении скорости захвата 30 000 осциллограмм в секунду позволяет захватывать длительные последовательности сигналов с высокой детализацией. Это особенно полезно при анализе редких событий в периодических сигналах.

Разнообразные режимы синхронизации

Осциллограф поддерживает расширенный набор режимов синхронизации: фронт, импульс, скос, видео, шаблон, окно, N-й фронт, задержка, таймаут, по длительности, установка и удержание, RS232/UART, I²C, SPI. Это обеспечивает возможность точной синхронизации на требуемые события в сложных сигналах.

Автоматические измерения и статистика

Встроенные функции автоматического измерения включают более 30 параметров (период, частота, время нарастания, время спада, ширина импульса, амплитуда, среднее значение, эффективное значение и другие). Поддерживается сбор статистики по выполняемым измерениям с расчётом среднего значения, максимума, минимума и стандартного отклонения.

Математические функции и обработка сигналов

Встроенные математические операции позволяют выполнять сложение, вычитание, умножение, деление двух каналов, а также преобразование Фурье (FFT) для анализа частотных компонент сигналов. Поддерживаются фильтры нижних, верхних и полосовые фильтры для обработки сигналов.

Комплексные коммуникационные интерфейсы

Осциллограф оснащён портами USB Host, USB Device, LAN (LXI) и вспомогательным выходом (TrigOut/PassFail). USB Host позволяет подключать флеш-накопители для сохранения снимков экрана, сырых данных и конфигураций прибора. LAN обеспечивает удалённое управление и передачу данных.

Аппаратная запись и воспроизведение

Функция аппаратной записи и воспроизведения позволяет записывать до 60 000 кадров осциллограмм в реальном времени с последующим воспроизведением для детального анализа событий. Это полезно при изучении переходных процессов и редких событий.

Компактность и портативность

Размеры прибора 313.1×160.8×122.4 мм и вес 3.2 кг без упаковки делают его компактным и портативным. Встроенный вентилятор обеспечивает эффективное охлаждение при работе в различных температурных условиях от 0°C до +50°C.

Гибкая конфигурируемость глубины памяти

Пользователь может выбирать глубину памяти в зависимости от требуемого компромисса между разрешением по времени и длиной захвата: 12 Кб, 120 Кб, 1.2 Мб, 12 Мб для однока­нального режима с соответствующим масштабированием для многоканальных режимов.
