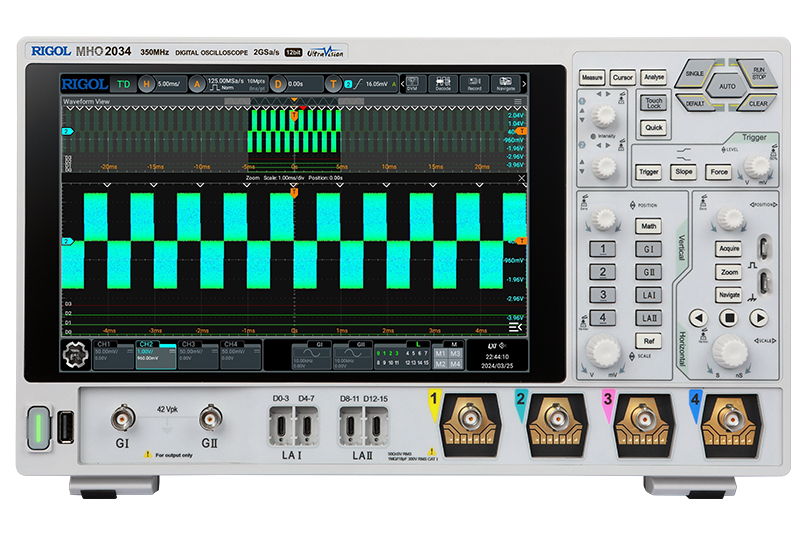

MHO2034 RIGOL Цифровой осциллограф

MHO2034 — четырёхканальный осциллограф высокого разрешения с полосой пропускания 350 МГц. Прибор построен на технологической платформе Centaurus и предназначен для решения задач проектирования, отладки и тестирования электронных систем с возможностью работы с аналоговыми и цифровыми сигналами.

Серия MHO2000 включает в себя модели:

• MHO2024 — полоса пропускания 200 МГц
• MHO2034 — полоса пропускания 350 МГц

Осциллограф может применяться для:

• Анализа и отладки электронных схем с низким уровнем шумов
• Тестирования источников питания
• Анализа цифровых сигналов и шин данных
• Проведения измерений с высокой точностью благодаря 12-битному разрешению

Ключевые характеристики:

• 12-битное вертикальное разрешение (до 16 бит в режиме высокого разрешения)
• Полоса пропускания до 200 МГц при 4 аналоговых каналах и 1 канале внешней синхронизации
• Частота дискретизации до 2 ГВыб/с в реальном времени
• Глубина памяти до 500 млн. точек
• Чувствительность до 200 мкВ/дел
• Частота захвата осциллограмм до 1 млн осц/с в режиме записи
• Встроенный генератор сигналов произвольной формы (опция), анализ спектра, диаграммы Боде и декодирование протоколов
• Сенсорный дисплей 10,1 дюйма с разрешением 1280×800
• Поддержка аккумуляторного питания для портативности

Особенности и преимущества

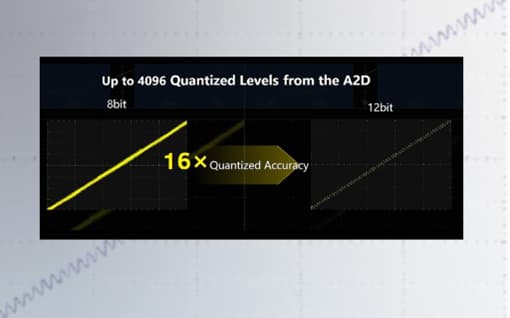

12-битное вертикальное разрешение

Благодаря 12-битному аналого-цифровому преобразователю осциллограф обеспечивает вертикальное разрешение 12 бит (в режиме высокого разрешения может быть расширено до 16 бит), что дает 4096 уровней квантования. Это в 16 раз больше, чем у 8-битных приборов, позволяя фиксировать мельчайшие детали формы сигнала. Для приложений, требующих особой точности, таких как анализ силовой электроники или медицинская аппаратура, минимальная чувствительность достигает 200 мкВ/дел

Низкий уровень шума

Сочетание высокоразрешающего 12-битного преобразователя с оптимизированной архитектурой входного каскада обеспечивает низкий уровень собственного шума прибора. Это позволяет использовать максимальную чувствительность входа без искажения результатов измерений и получать чистые осциллограммы для последующего анализа.

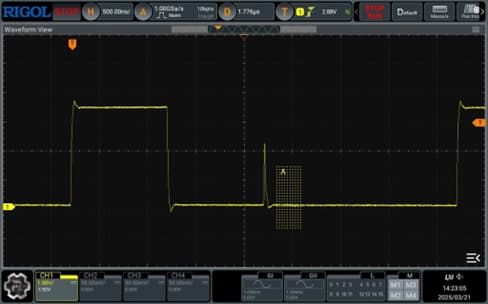

Глубокая память и высокая скорость захвата

Максимальная глубина памяти составляет 500 млн. точек при работе в режиме полуканала. Это позволяет записать очень длительные участки сигналов с сохранением детальности. Частота захвата осциллограмм до 1 млн. в секунду обеспечивает надежный захват редких событий, таких как импульсные помехи и сбои в работе устройства.

Многоинструментальность

В одном корпусе MHO2024 объединены функции четырёхканального осциллографа, анализатора протоколов, генератора сигналов произвольной формы (опция), анализатора спектра и других инструментов. Это позволяет решать широкий спектр измерительных задач без необходимости приобретения дополнительного оборудования.

Портативность и автономность

Осциллограф может работать от внешнего аккумулятора, что позволяет проводить измерения в полевых условиях без подключения к сети переменного тока.

Анализ цифровых сигналов и протоколов

Прибор может декодировать и анализировать последовательные протоколы, включая I2C, SPI, CAN, CAN-FD, RS232/UART, LIN, FlexRay, I2S и MIL-STD-1553.

Запись и воспроизведение осциллограмм

Осциллограф позволяет записывать до 500 тыс. отдельных кадров сигнала, а затем воспроизводить их кадр за кадром. Это дает возможность провести тщательный анализ сложных последовательностей событий, выявить редкие сбои и аномалии.
