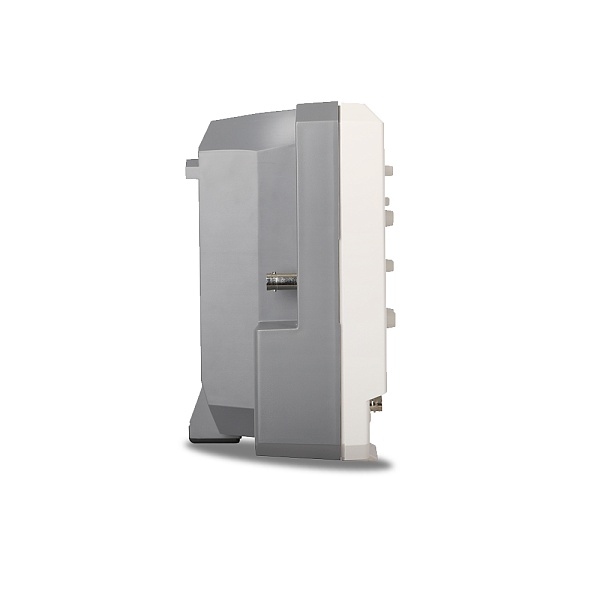

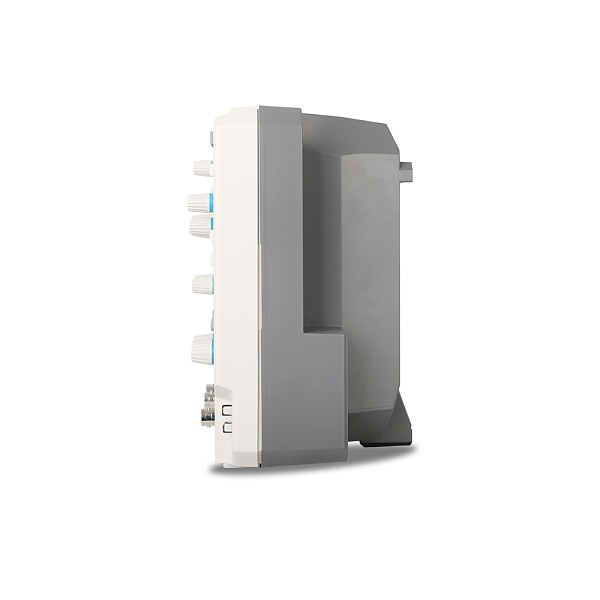

DS1102Z-E Rigol Осциллограф

DS1102Z-E — двухканальный цифровой осциллограф с полосой пропускания 100 МГц, построенный на технологической платформе UltraVision. Прибор предназначен для проектирования, отладки и образовательных задач в области цифровой электроники.

Прибор внесен в Госреестр, номер 82665-21, действует до 13.08.2026.

Модели серии DS1000Z-E:

• DS1202Z-E — 200 МГц, 2 аналоговых канала
• DS1102Z-E — 100 МГц, 2 аналоговых канала

Возможности применения:

• Проектирование и отладка цифровых и аналоговых схем
• Анализ сигналов и диагностика устройств
• Тестирование электронных компонентов
• Образовательные практикумы и лабораторные работы
• Сервис и ремонт электрооборудования
• Разработка встроенных систем

Ключевые характеристики: DS1102Z-E Rigol Осциллограф

• Полоса пропускания аналоговых каналов — 100 МГц
• Максимальная частота дискретизации — 1 Гвыб/с (на одном канале), 500 Мвыб/с (на двух каналах)
• Глубина памяти — 24 МПт (на одном канале), 12 МПт (на двух каналах)
• Частота захвата сигналов — до 30 000 осц/с
• Количество аналоговых каналов — 2
• Разрешение АЦП — 8 бит
• Экран 7 дюймов WVGA, 800 х 480 пиксел, 16 млн цветов
• Аппаратная запись и воспроизведение сигналов — до 60 000 кадров

Особенности и преимущества: DS1102Z-E Rigol Осциллограф

Технология UltraVision

Внедренная технология UltraVision обеспечивает частоту захвата сигналов до 30 000 осц/с, что позволяет детально изучать редкие события и переходные процессы в исследуемых сигналах. Благодаря высокой частоте захвата возможно захватить даже кратковременные помехи и сбои, которые сложно обнаружить при работе с обычными осциллографами.

Глубокая память

Максимальная глубина памяти составляет 24 МПт на одном канале. Такой объем позволяет записывать длительные последовательности сигналов с высокой точностью детализации, что особенно важно при анализе сложных периодических процессов и отладке встроенных систем.

Запись и воспроизведение сигналов

Аппаратная функция записи и воспроизведения позволяет сохранять до 60 000 кадров сигнальных данных. Это дает возможность провести детальный анализ произошедших событий в реальном времени или позднее, не теряя информацию о развитии сигнала.

Интенсивная цветная развертка

7-дюймовый TFT-дисплей с разрешением 800 х 480 пикселей и поддержкой 16 млн цветов (24-бит истинный цвет) обеспечивает четкую визуализацию сигналов. Функция интенсивности позволяет управлять контрастностью отображения для лучшего восприятия редких событий.

Высокая частота дискретизации

Максимальная частота дискретизации 1 Гвыб/с на одном канале обеспечивает точную передачу даже быстро изменяющихся сигналов. При работе с двумя каналами частота достигает 500 Мвыб/с, что достаточно для анализа большинства практических приложений.

Малый уровень шума и широкий диапазон вертикального масштаба

Вертикальная чувствительность сигнала составляет 500 мкВ/дел до 10 В/дел при использовании зонда 1X. Низкий уровень шума входного тракта позволяет регистрировать слабые сигналы без дополнительного усиления, что актуально при работе с маломощными элементами схем.

Разнообразные функции триггирования и декодирования

Осциллограф поддерживает различные типы триггирования: фронт, длительность импульса, видеосигнал, наклон, окно, установка-удержание, задержка, тайм-аут, длительность. Функции декодирования поддерживают протоколы RS232/UART, I2C и SPI, что необходимо при разработке встроенных систем с цифровыми интерфейсами.

Множественные интерфейсы подключения

Осциллограф оснащен интерфейсами USB Host, USB Device, LAN с поддержкой LXI, а также вспомогательным выходом. Это обеспечивает гибкость при интеграции в лабораторные комплексы и дает возможность удаленного управления через сетевое соединение.

Компактный размер и удобство использования

Размеры осциллографа составляют 313,1 х 160,8 х 122,4 мм, масса 2,9 кг, что позволяет легко переносить прибор между рабочими местами и размещать его на рабочих столах с ограниченным пространством. Удобный интерфейс управления и поддержка русского языка меню облегчают работу с прибором.
