DS1052E RIGOL Осциллограф
Серия DS1000E/U снята с производства, в качестве замены рекомендуем рассмотреть новые портативные осциллографы Rigol DHO802 по аналогичной цене и с улучшенными тех.характеристиками.

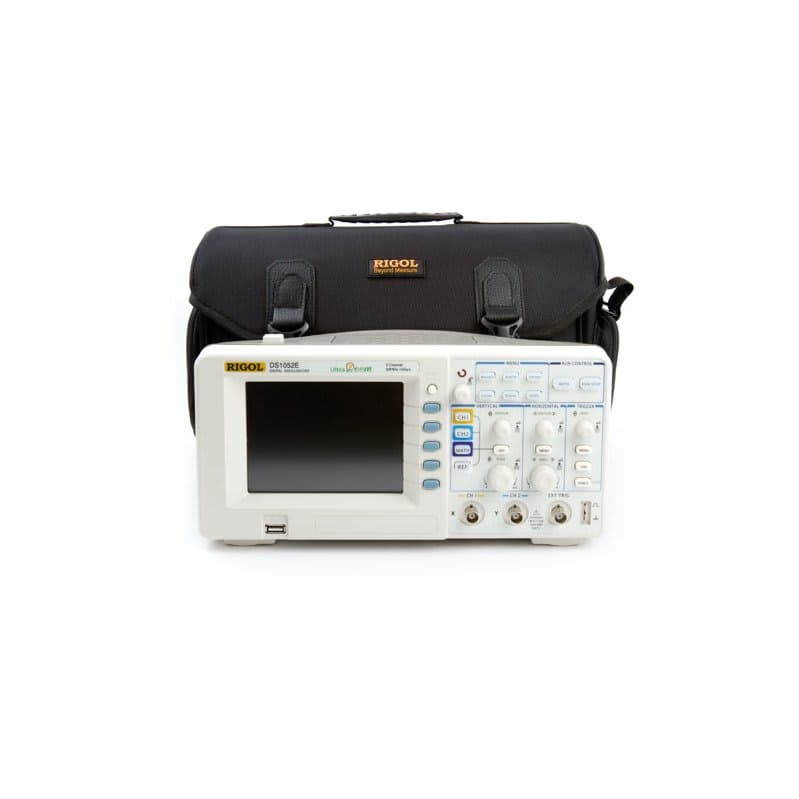

DS1052E Rigol — двухканальный цифровой осциллограф с полосой пропускания 50 МГц, максимальной частотой дискретизации 1 Гвыб/с и глубиной памяти до 1 Мточек (при пониженной частоте дискретизации). Обеспечивает базовое функциональное оснащение для тестирования, настройки и эксплуатации электронных устройств, пригоден для учебных целей и технических лабораторий.
Модели серии
В серию DS1000E входят следующие модели:
В линейке присутствуют и модели DS1000D с возможностью анализа смешанных сигналов, но для DS1052E характерна только работа с двумя аналоговыми каналами.
Возможности применения
- Диагностика и настройка электронных схем
- Учебные и лабораторные работы
- Анализ цифровых и аналоговых сигналов
- Тестирование функциональных узлов и модулей
Ключевые характеристики
- Количество аналоговых каналов: 2
- Полоса пропускания: 50 МГц
- Максимальная частота дискретизации: 1 Гвыб/с
- Дисплей: ЖК, 5.6" (320×234, 64k цветов)
- Глубина памяти: до 1 Мточек (в режиме пониженной частоты дискретизации)
- Входное сопротивление: 1 МОм
- Входная ёмкость: 18 пФ ±3 пФ
- Максимальное входное напряжение: 400 В пиковое
- Типы триггеров: Edge, Pulse Width, Video, Slope, Alternate
- USB-host и USB-device, RS-232 для подключения к ПК и хранения данных
Особенности и преимущества
Высокое разрешение и глубина памяти
Благодаря 8-битному АЦП, DS1052E обеспечивает достаточно высокое разрешение для визуализации большинства сигналов, а глубина памяти (до 1 Мточек) позволяет исследовать длительные и сложные процессы с высокой детализацией.
.png)
Удобство управления и интерфейс
Меню прибора выполнено на русском и английском языках, предусмотрен встроенный справочник и автонастройка сигнала для быстрой работы. Интерфейсы USB обеспечивают прямое подключение к ПК для хранения и обработки данных.
Компактный корпус и мобильность
Прибор имеет небольшие размеры (303×154×133 мм) и вес (2,3 кг без упаковки), что облегчает транспортировку и размещение на рабочем столе.
.jpg)
Широкие возможности подключения
DS1052E оснащён интерфейсами USB-host/USB-device и RS-232. Это позволяет загружать файлы, осуществлять удалённое управление осциллографом и подключать внешние устройства хранения.
.jpg)
Разнообразие триггеров и автоматических измерений
Присутствует несколько типов триггеров, включая Edge, Pulse Width, Video, Slope, Alternate, что облегчает захват и анализ различных типов сигналов. Прибор автоматически измеряет 22 параметра сигнала (амплитуда, период, частота, длительность и др.).
Наглядная индикация и автонастройка
ЖК-дисплей 5,6 дюйма с разрешением 320×234 и 64 тыс. цветов обеспечивает чёткое отображение осциллограмм. Функция автоматической настройки сигнала позволяет быстро вывести сигнал на экран.
Базовая комплектация:
- Кабель питания
- 2 пассивных пробника
- Краткое руководство
- Гарантийный талон
- Технический паспорт (по запросу)
|
