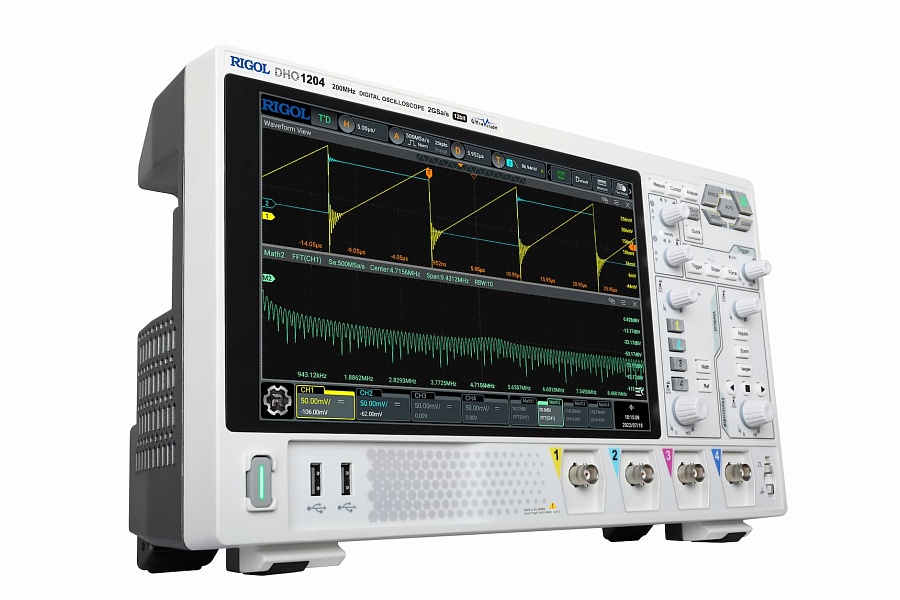

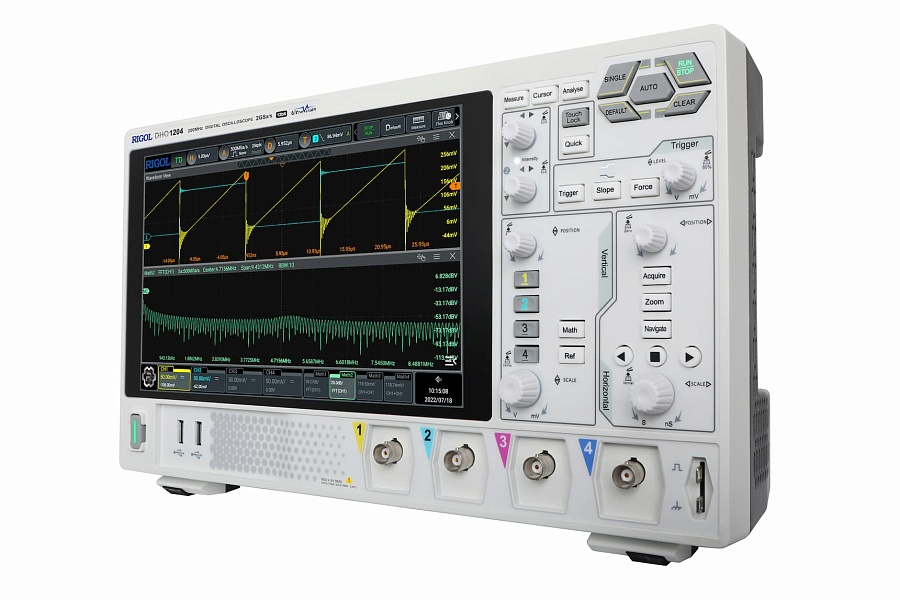

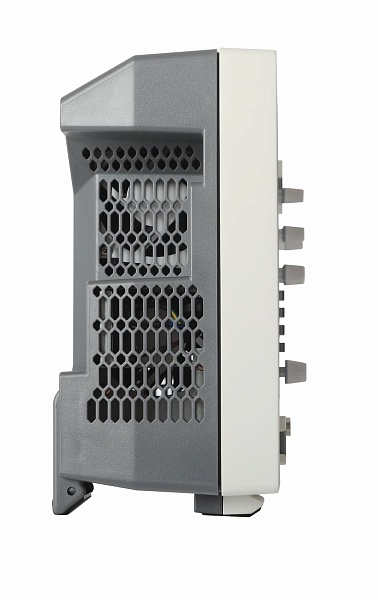

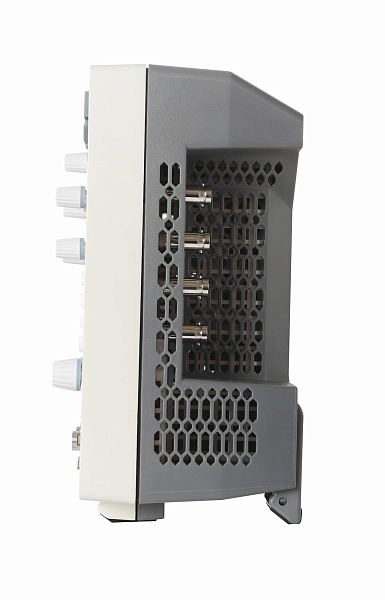

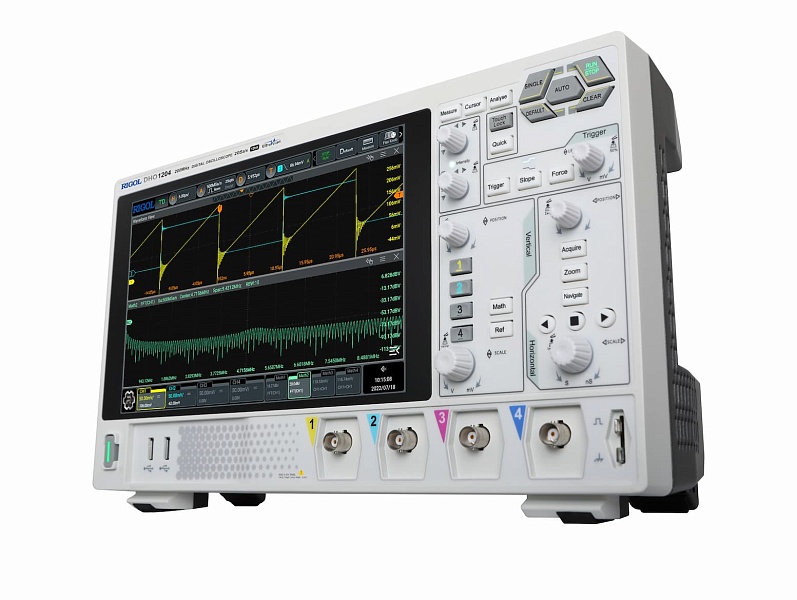

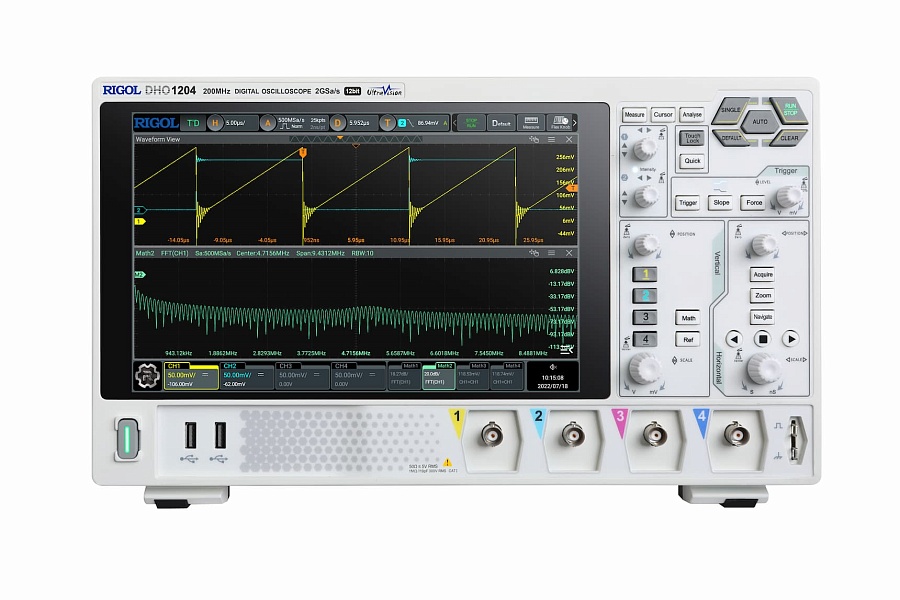

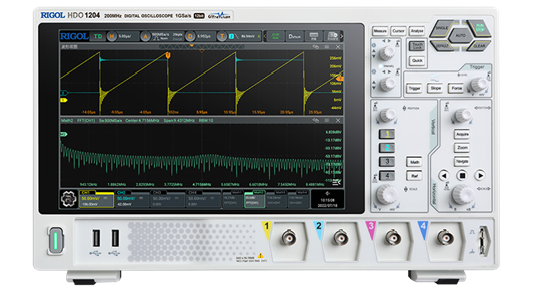

DHO1102 RIGOL Портативный осциллограф

DHO1102 Rigol – это цифровой двухканальный осциллограф, предназначенный для использования в лабораториях, учебных заведениях, при разработке и отладке электроники. Прибор сочетает компактность с функциональностью, обеспечивая точное измерение и анализ электрических сигналов до 100 МГц.

Все модели серии DHO1000:

• DHO1072/DHO1074 — 70 МГц
• DHO1102/DHO1104 — 100 МГц
• DHO1202/DHO1204 — 200 МГц

Ключевые характеристики:

• Частотный диапазон: 100 МГц (-3 дБ)​
• Время нарастания сигнала: ≤3.5 нс (от 10% до 90%, типично)​
• Минимальное разрешение по частоте: реальная частота дискретизации 2 ГВыб/с в одноканальном режиме, 1 ГВыб/с в двухканальном режиме​
• Вертикальное разрешение: 12 бит с 4096 уровней квантования (16 бит в режиме высокого разрешения)​
• Диапазон чувствительности: 500 мкВ/дел – 10 В/дел

Особенности и преимущества

Точность измерений

Благодаря 12-битному вертикальному разрешению (4096 уровней квантования), DHO1102 обеспечивает 16-кратное улучшение точности по сравнению с 8-битными приборами. Это позволяет надежно измерять малые сигналы в присутствии шума, включая пульсации источников питания и артефакты высокоскоростной цифровой электроники.

Высокая скорость захвата сигналов

• Векторный режим – 50 000 осциллограмм в секунду
• Режим Ultra Acquire – до 1 500 000 осциллограмм в секунду

Такая скорость позволяет выявить редкие сбои, переходные процессы и аномалии в сигналах, которые могут быть пропущены при медленном захвате.

Большой объем памяти

Стандартная глубина памяти 50 Мвыб позволяет захватить и проанализировать длительные последовательности сигналов. Опциональное расширение до 100 Мвыб дает возможность записать еще более протяженные событие или использовать режим высокого разрешения (14-16 бит) без потери деталей.

Удобство использования

• 10,1-дюймовый сенсорный дисплей HD – большой экран с разрешением 1280×800 для ясного отображения сигналов и удобного управления
• Гибкие Flex Knobs – инновационные двухфункциональные ручки, исключающие сложные переключения режимов
• Интуитивное меню – быстрый доступ ко всем функциям через сенсорный экран

Встроенные функции анализа

• Автоматические измерения – 41 различный параметр (напряжение, частота, время нарастания, скважность и др.)
• Математические функции – арифметические операции, БПФ, фильтрация
• Функция записи/воспроизведения – сохранение и проверка до 500 000 осциллограмм в памяти
• Статистический анализ – автоматический расчет среднего, минимума, максимума и стандартного отклонения

Встроенный частотомер

DHO1102 позволяет измерять частоту и период сигнала с высокой точностью. Прибор может работать с источниками сигнала от любого аналогового канала или через внешний вход (EXT). Частотомер поддерживает режимы измерения частоты, периода и счета импульсов (totalizer) с разрешением до 6 цифр. Максимальная измеряемая частота соответствует полосе пропускания осциллографа (100 МГц для DHO1102). 48-битный счетчик обеспечивает надежный подсчет большого количества импульсов, что полезно для контроля и измерения в длительных тестовых процедурах.​

Встроенный цифровой вольтметр

DHO1102 осуществляет измерение постоянного и переменного напряжения с разрешением 4 бита. Вольтметр может работать в режимах измерения DC, AC+DCrms и ACrms напряжения с источником любого аналогового канала. Прибор поддерживает установку верхнего и нижнего пределов напряжения с возможностью генерирования звукового сигнала при превышении установленных границ. Это позволяет использовать DHO1102 не только для визуального мониторинга, но и для автоматизированного контроля качества напряжения в различных измерительных схемах.

Поддержка протоколов

Встроенное декодирование популярных последовательных протоколов:

• RS-232/UART – до 20 Мбит/с
• I2C – полное декодирование адреса и данных
• SPI – определение и анализ данных MISO/MOSI
• CAN – стандартный и расширенный формат до 5 Мбит/с
• LIN – поддержка версий 1.X и 2.X

Это значительно упрощает отладку современных встроенных систем и устройств с последовательной связью.

Передача данных и удаленное управление

• USB Host/Device – для подключения флешек и ПК
• LAN с поддержкой LXI-C – веб-управление, VNC, дистанционное управление
• HDMI – вывод на внешний монитор или проектор
• Возможность GPIB через адаптер USB-GPIB (опция)

Это позволяет интегрировать DHO1102 в систему автоматизированного тестирования или управлять им с компьютера в реальном времени.
