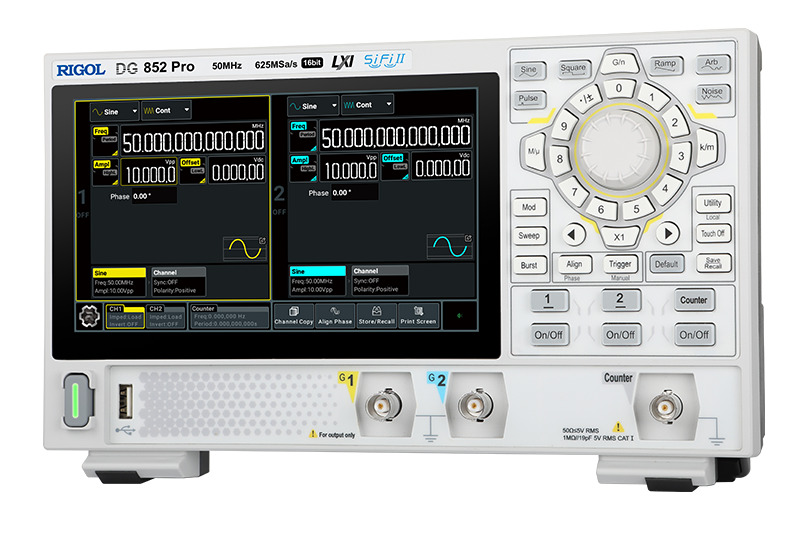

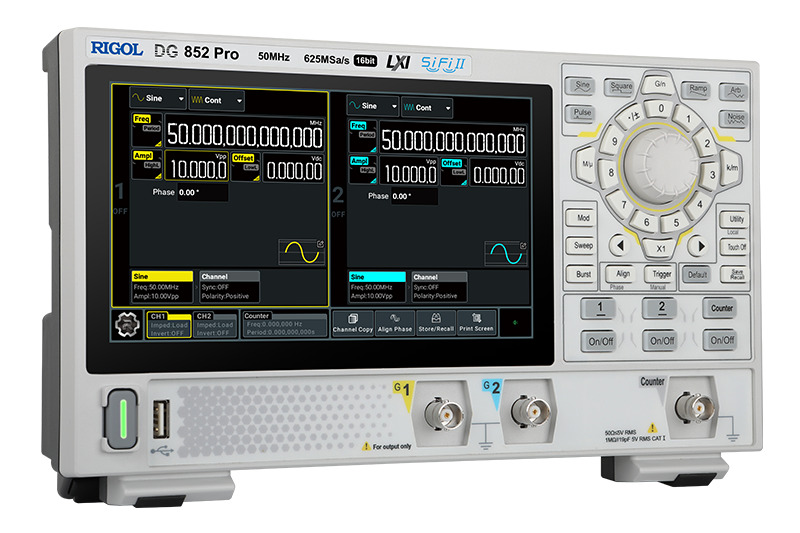

DG852 Pro RIGOL Генератор сигналов произвольной формы

DG852 Pro – многофункциональный двухканальный генератор функций и сигналов произвольной формы с независимо управляемыми выходами. Предназначен для формирования и передачи стандартных волновых форм, произвольных сигналов и модулированных сигналов в электротехнических и электронных системах при проведении научных исследований, разработке и тестировании оборудования. Наличие двух независимых каналов позволяет создавать синхронизированные или несинхронизированные сигналы для сложных испытательных сценариев.

Прибор Внесен в Госреестр, номер 95940-25, действует до 21.07.2030

Серия DG800 Pro включает в себя следующие модели:

• DG821 Pro — одноканальный генератор с частотным диапазоном 25 Мгц
• DG822 Pro — двухканальный генератор с частотным диапазоном 25 МГц
• DG852 Pro — двухканальный генератор с частотным диапазоном 50 МГц

Назначение и область применения

DG852 Pro – многофункциональный генератор, объединяющий в одном приборе возможности:

• генератора функций стандартных форм
• генератора произвольных форм волн
• генератора белого шума
• генератора импульсов с регулируемой длительностью

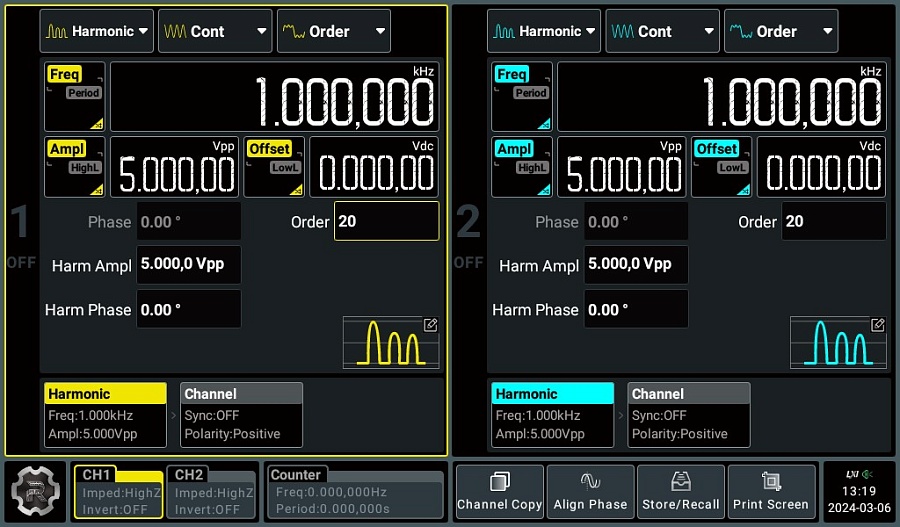

• генератора гармоник
• аналогового и цифрового модулятора
• универсального частотомера

Наличие двух независимых каналов расширяет возможности использования прибора, позволяя работать с двумя сигналами одновременно. Каждый канал имеет собственные органы управления, что обеспечивает полную гибкость при формировании синхронизированных или разных по параметрам сигналов.

Прибор применяется в лабораториях, на производстве и в полевых условиях для проверки и настройки аналоговой и цифровой электроники, при разработке устройств автомобильной электроники, систем коммуникаций, микроэлектроники и микропроцессорных устройств.

Особенности и преимущества

Двухканальная архитектура

DG852 Pro предоставляет два полностью независимых выходных канала, каждый из которых может генерировать различные сигналы. Оба канала работают с одинаковыми характеристиками:

• максимальная частота: 50 МГц для синусоидальных сигналов
• амплитуда выходного сигнала: от 1 мВ до 10 В (50 Ом) или от 2 мВ до 20 В (высокий импеданс)
• возможность установки независимого смещения постоянного тока

Перекрестное искажение между каналами составляет менее -75 дБ, что свидетельствует о высокой изоляции между выходами и позволяет использовать оба канала без взаимного влияния.

Разнообразие форм сигналов

В памяти прибора содержится множество встроенных форм сигналов, включая:

• стандартные формы: синус, квадрат, треугольник, пила (прямая и обратная)
• импульсные сигналы с регулируемыми параметрами
• белый шум
• математические функции (Гауссова, Лоренца, экспоненциальный рост и спад)
• сигналы кодирования и последовательностей (PRBS, RS232)

Пользователь может редактировать существующие формы и создавать собственные произвольные формы через встроенный редактор или с помощью программного обеспечения на ПК.

Встроенные функции измерения

Прибор содержит встроенный 7-разрядный высокочастотный счетчик-частотомер с отдельным входом. Максимальная измеряемая частота составляет 500 МГц. Функции измерения включают:

• частоту
• период
• ширину положительного импульса
• ширину отрицательного импульса
• скважность

Это исключает необходимость в отдельном приборе для измерения частоты при работе с генератором и упрощает проведение испытаний в полевых условиях.

Гибкость модуляции

DG852 Pro поддерживает полный набор видов модуляции:

• амплитудная модуляция (AM)
• частотная модуляция (FM)
• фазовая модуляция (PM)
• цифровые виды: ASK, FSK, PSK для модуляции цифровых сигналов
• широтно-импульсная модуляция (PWM)
• суммирование (SUM): наложение дополнительного сигнала на основной

Встроенные функции модуляции поддерживают частотный диапазон т 1 мГц до 1 МГц. Внешний источник модуляции может быть подан на вход со частотой до 100 кГц. Функции модуляции работают независимо на каждом канале, позволяя применять различные типы модуляции к каждому выходу одновременно.

Функция последовательностей

Прибор поддерживает режим программирования последовательностей сигналов на каждом канале независимо. Пользователь может записать до 64 различных форм волн или комбинаций параметров, указать количество повторений для каждой (до 256 раз), и загрузить всю программу в память. При этом переключение между формами осуществляется гладко, без разрывов, обеспечивая непрерывное изменение выходного сигнала. Это значительно повышает эффективность проведения автоматизированных тестов и расширяет возможности применения прибора, особенно при необходимости воспроизведения сложных временных последовательностей сигналов.

Чистота сигнала

Для синусоидального сигнала гармонические искажения составляют менее -55 дБ (относительно основной гармоники) в диапазоне 10 Гц ÷ 10 МГц и менее -50 дБ для частот выше 10 МГц. Фазовый шум при частоте 20 МГц составляет менее -110 дБ/Гц (при отстройке 10 кГц). Остаточный тактовый шум не превышает -60 дБм. Полное гармоническое искажение (THD) для синусоидального сигнала амплитудой 1 В в диапазоне 10 Гц – 20 кГц составляет менее 0,1%. Все это обеспечивает высокое качество генерируемых сигналов и минимизирует влияние на испытываемое оборудование.

Точность и стабильность

Частотная точность составляет ±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательностей, для которых добавляется ±1 мкГц). Минимальное разрешение по частоте составляет 1 мкГц или 12 цифр, что позволяет устанавливать очень точные значения.

Удобство использования

Благодаря 7-дюймовому сенсорному экрану с разрешением 1024 × 600 пикселей, органам управления прямого выбора и цифровой клавиатуре, работа с прибором интуитивна и не требует обращения к инструкции. Все основные параметры сигнала одновременно отображаются на экране. Возможность тонкой подстройки через механический верньер обеспечивает плавное и точное управление параметрами.

Двухканальное отображение позволяет одновременно мониторить параметры обоих каналов и быстро переключаться между ними для редактирования.

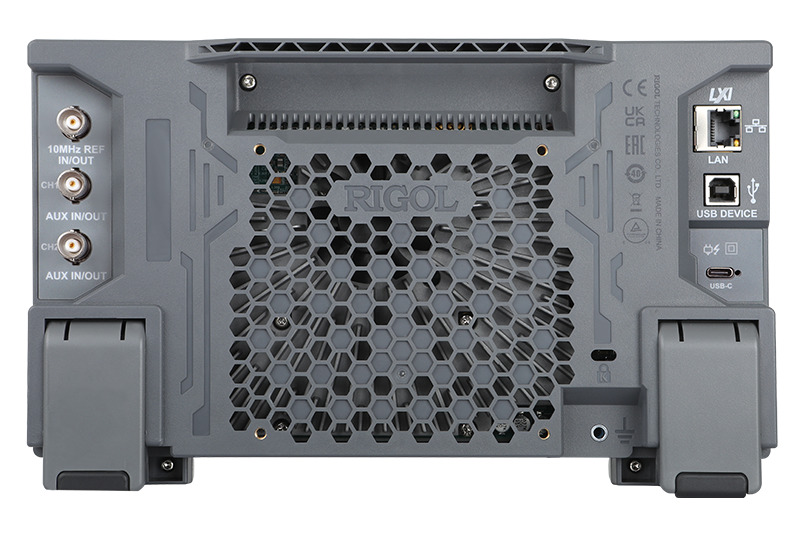

Интерфейсы подключения и удаленное управление

Прибор оснащен современными интерфейсами для подключения и удаленного управления:

• USB Host (передняя панель) — для подключения внешних устройств памяти
• USB Device (задняя панель) — поддержка протокола TMC для управления со значения со степени компьютера
• Ethernet (LAN) (задняя панель) — поддержка стандарта 10/100 BASE-T, совместимость с LXI-C
• USB Type-C (питание) — возможность питания от мобильных источников энергии (USB PD 15 В, 3 А), что позволяет использовать прибор в полевых условиях без традиционного сетевого адаптера

Web Control входит в стандартную комплектацию, позволяя управлять генератором удаленно через веб-браузер при подключении к локальной сети.
