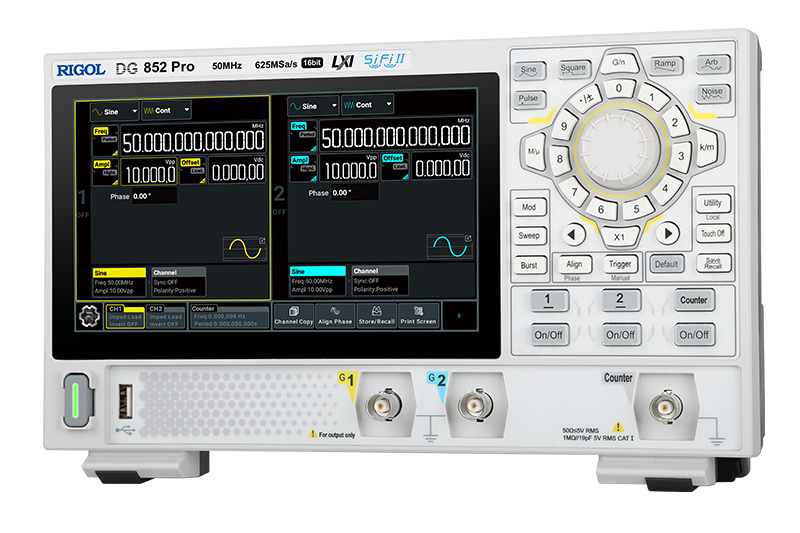

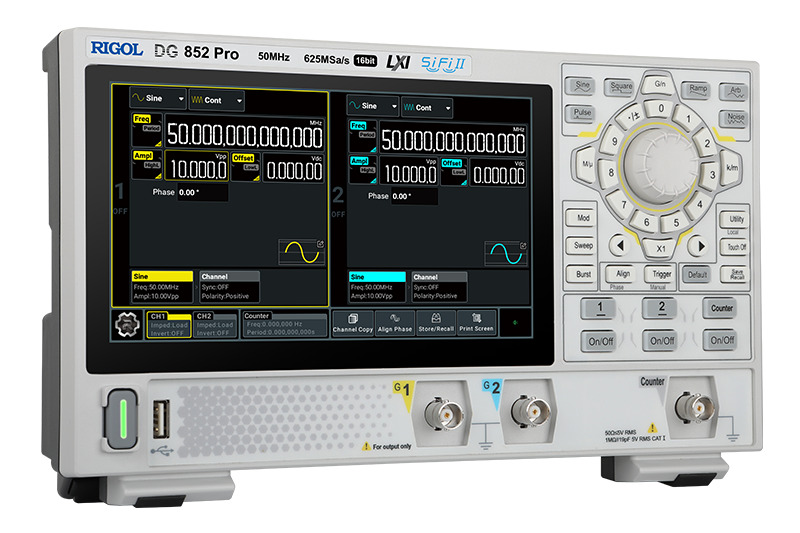

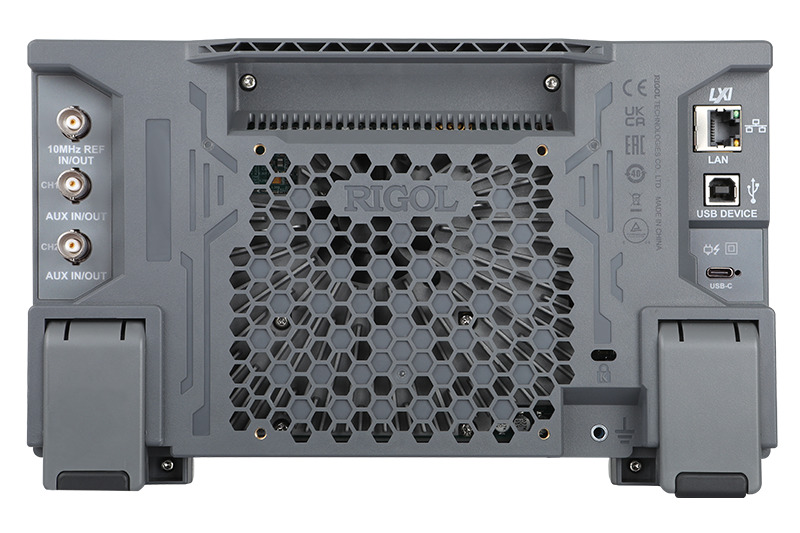

DG821 Pro RIGOL Генератор сигналов произвольной формы

DG821 Pro – одноканальный генератор функций и сигналов произвольной формы серии DG800 Pro. Предназначен для формирования и передачи стандартных волновых форм, произвольных сигналов и модулированных сигналов в электротехнических и электронных системах при проведении научных исследований, разработке и тестировании оборудования.

Прибор Внесен в Госреестр, номер 95940-25, действует до 21.07.2030

Серия DG800 Pro включает в себя следующие модели:

• DG821 Pro — одноканальный генератор с частотным диапазоном 25 Мгц

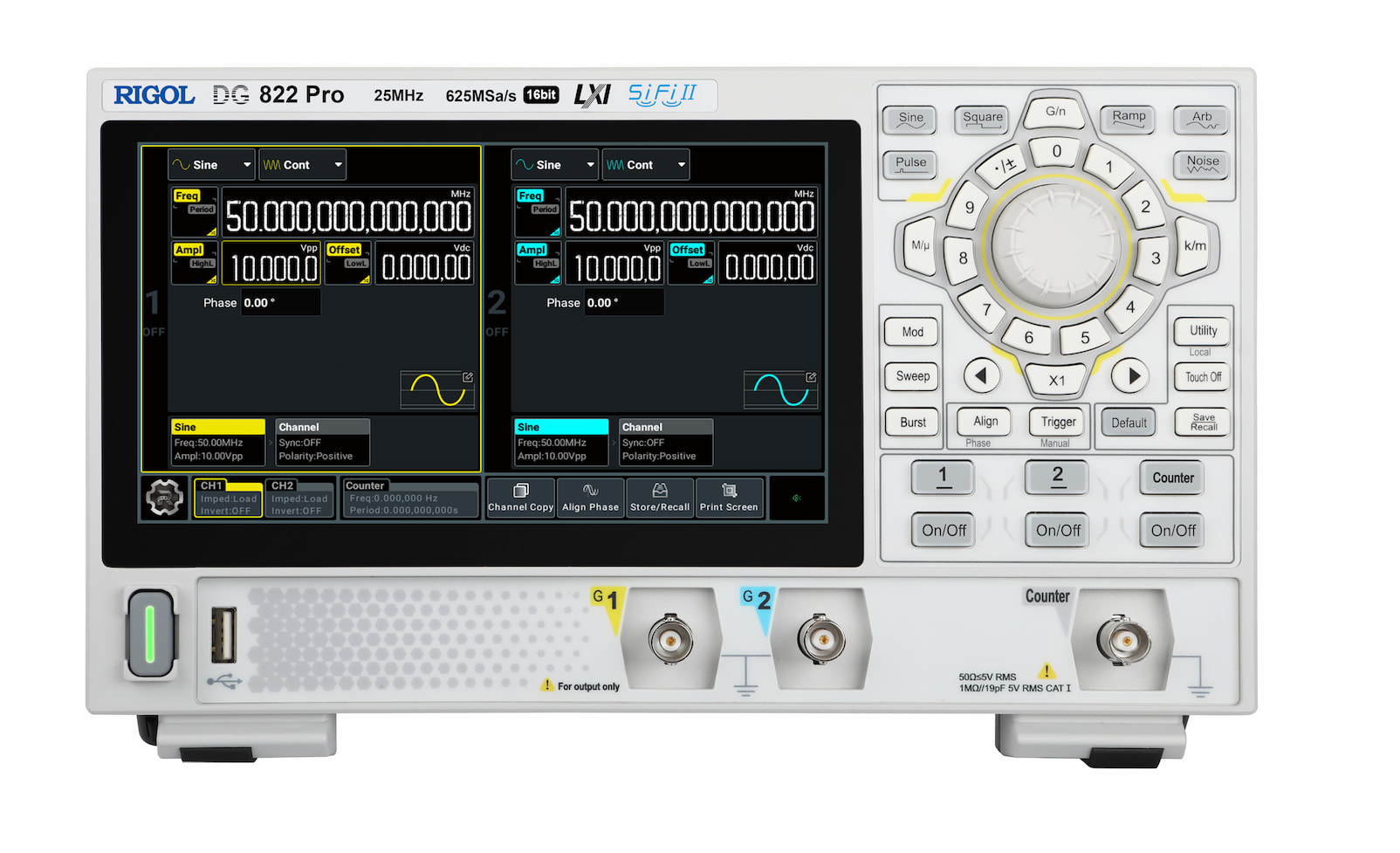

• DG822 Pro — двухканальный генератор с частотным диапазоном 25 МГц
• DG852 Pro — двухканальный генератор с частотным диапазоном 50 МГц

Назначение и область применения

DG821 Pro – многофункциональный генератор, объединяющий в одном приборе возможности:

• генератора функций стандартных форм
• генератора произвольных форм волн
• генератора белого шума
• генератора импульсов с регулируемой длительностью

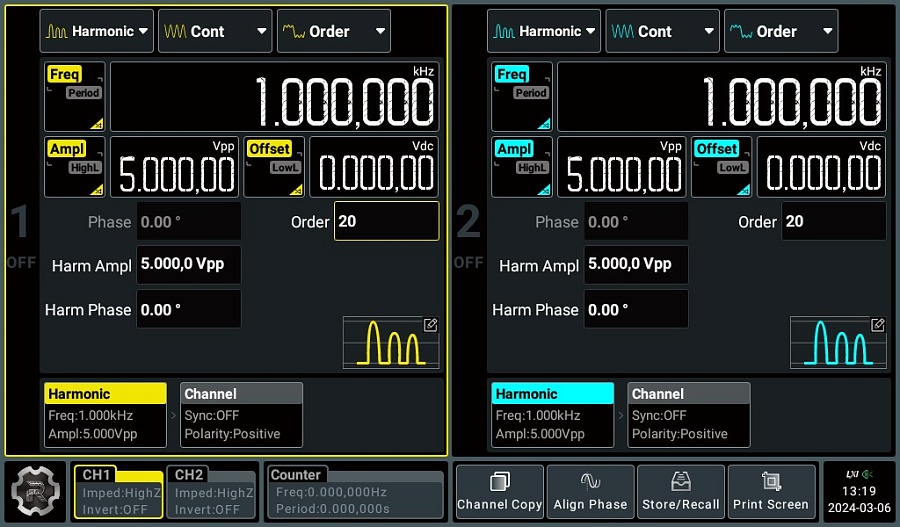

• генератора гармоник
• аналогового и цифрового модулятора
• универсального частотомера

Прибор применяется в лабораториях, на производстве и в полевых условиях для проверки и настройки аналоговой и цифровой электроники, при разработке устройств автомобильной электроники, систем коммуникаций, микроэлектроники и микропроцессорных устройств.

Особенности и преимущества

Разнообразие форм сигналов

В памяти прибора содержится множество встроенных форм сигналов, включая:

• Стандартные формы: синус, квадрат, треугольник, пила (прямая и обратная)
• Импульсные сигналы с регулируемыми параметрами
• Белый шум
• Математические функции (Гауссова, Лоренца, экспоненциальный рост и спад)
• Сигналы кодирования и последовательностей (PRBS, RS232)

Пользователь может редактировать существующие формы и создавать собственные произвольные формы через встроенный редактор или с помощью программного обеспечения на ПК.

Встроенные функции измерения

Прибор содержит встроенный 7-разрядный высокочастотный счетчик-частотомер с отдельным входом. Максимальная измеряемая частота составляет 500 МГц. Это исключает необходимость в отдельном приборе для измерения частоты при работе с генератором.

Гибкость модуляции

DG821 Pro поддерживает полный набор видов модуляции:

• Амплитудная модуляция (AM)
• Частотная модуляция (FM)
• Фазовая модуляция (PM)
• Цифровые виды: ASK, FSK, PSK для модуляции цифровых сигналов
• Широтно-импульсная модуляция (PWM)
• Суммирование (SUM): наложение дополнительного сигнала на основной

Встроенные функции модуляции поддерживают частотный диапазон т 1 мГц до 1 МГц. Внешний источник модуляции может быть подан на вход со частотой до 100 кГц.

Функция последовательностей

Прибор поддерживает режим программирования последовательностей сигналов. Пользователь может записать до 64 различных форм волн или комбинаций параметров, указать количество повторений для каждой (до 256 раз), и загрузить всю программу в память. При этом переключение между формами осуществляется гладко, без разрывов, обеспечивая непрерывное и непрерывное изменение выходного сигнала. Это значительно повышает эффективность проведения автоматизированных тестов и расширяет возможности применения прибора.

Чистота сигнала

Для синусоидального сигнала гармонические искажения составляют менее -55 дБ (относительно основной гармоники) в диапазоне 10 Гц ÷ 10 МГц и менее -50 дБ для частот выше 10 МГц. Фазовый шум при частоте 20 МГц составляет менее -110 дБ/Гц (при отстройке 10 кГц). Остаточный тактовый шум не превышает -60 дБм. Все это обеспечивает высокое качество генерируемых сигналов и минимизирует влияние на испытываемое оборудование.

Точность и стабильность

Частотная точность составляет ±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательностей, для которых добавляется ±1 мкГц). Минимальное разрешение по частоте составляет 1 мкГц или 12 цифр, что позволяет устанавливать очень точные значения.

Удобство использования

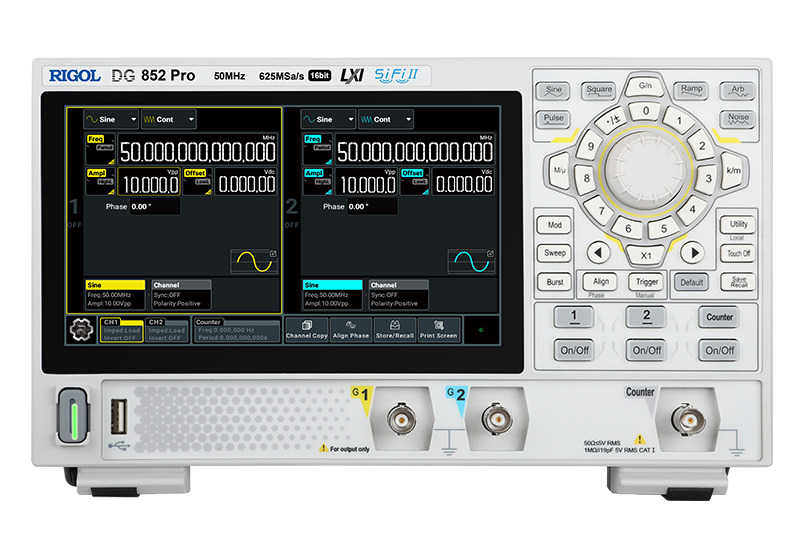

Благодаря 7-дюймовому сенсорному экрану, органам управления прямого выбора и цифровой клавиатуре, работа с прибором интуитивна и не требует обращения к инструкции. Все основные параметры сигнала одновременно отображаются на экране. Возможность тонкой подстройки через механический верньер обеспечивает плавное и точное управление параметрами. Web Control входит в стандартную комплектацию, позволяя управлять генератором удаленно через веб-браузер при подключении к локальной сети.
