DG1032Z RIGOL Генератор сигналов произвольной формы

DG1032Z — это многофункциональный генератор сигналов, объединяющий в одном приборе возможности генератора функций, генератора сигналов произвольной формы, генератора шума, импульсного генератора, генератора гармоник, аналогового/цифрового модулятора и частотомера.

Прибор оснащен двумя полнофункциональными независимыми каналами с идентичными параметрами, что позволяет одновременно генерировать два различных сигнала с возможностью регулировки фазового сдвига между ними.

Прибор внесен в Госреестр, номер 56011-20, действует до 23.12.2025.

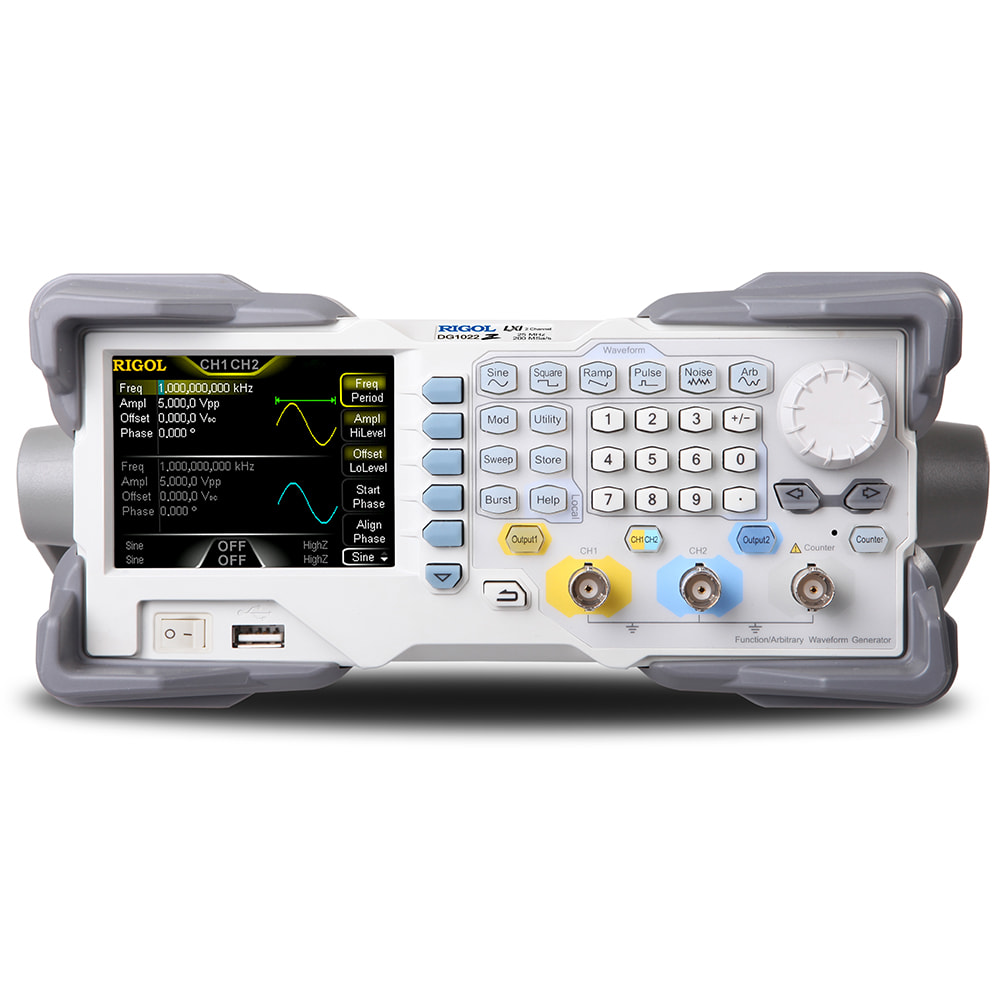

Серия DG1000Z включает в себя три модели двухканальных генераторов функций и сигналов произвольной формы:

• DG1022Z — максимальная частота 25 МГц, память 2 миллионов точек (16 миллионов точек опционально)
• DG1032Z — максимальная частота 30 МГц, память 8 миллионов Точек (16 миллионов Точек опционально)

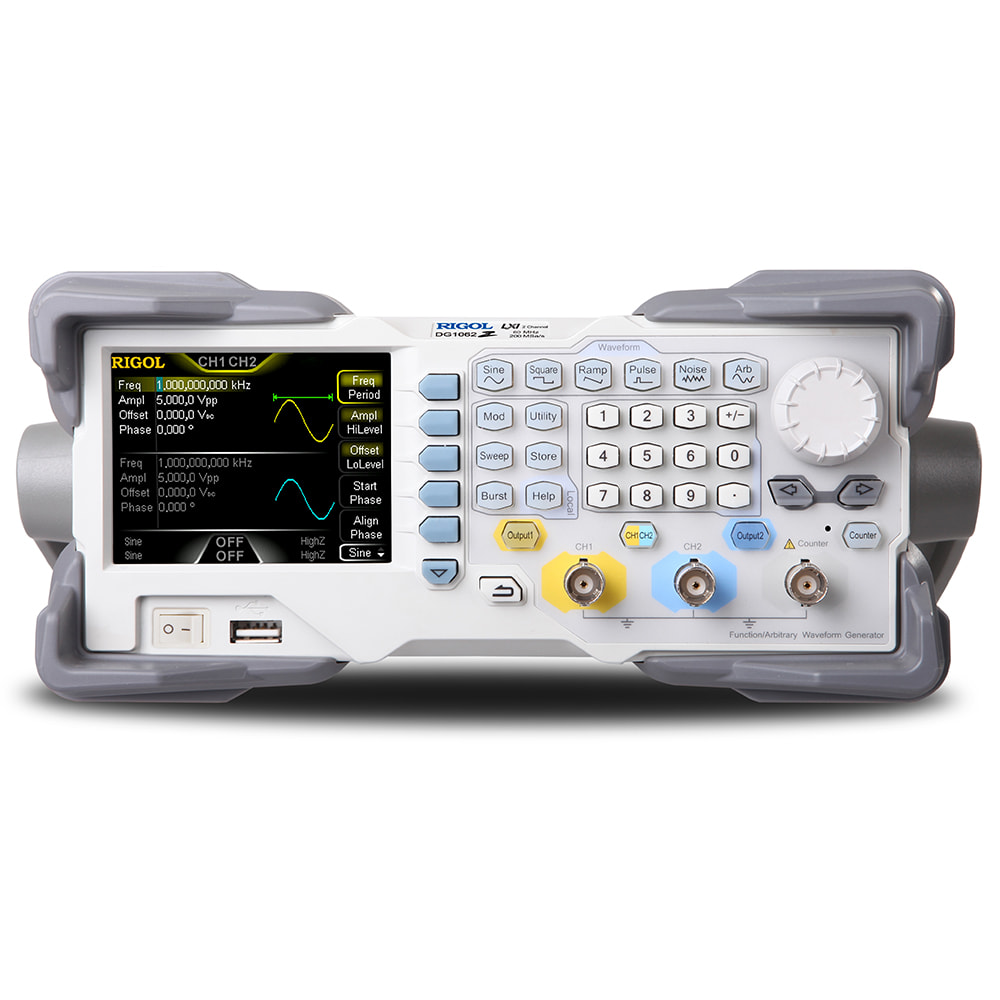

• DG1062Z — максимальная частота 60 МГц, память 8 миллионов Точек (16 миллионов Точек опционально)

Все модели имеют частоту дискретизации 200 Мвыб/с и разрешение 14 бит.

DG1032Z находит широкое применение в различных областях:

• Образование
• Научно-исследовательские работы
• Производство и тестирование
• Промышленность и энергетика
• Радиоэлектроника и связь

Технология SiFi (Signal Fidelity)

Основным технологическим преимуществом DG1032Z является использование инновационной технологии SiFi, разработанной компанией RIGOL. В отличие от традиционной технологии DDS (Direct Digital Synthesis), SiFi обеспечивает:​

• Поточечное формирование сигналов произвольной формы — каждая точка сигнала воспроизводится точно, без пропусков или дублирования​
• Восстановление сигнала без искажений — сигнал воспроизводится максимально точно относительно оригинала​
• Регулируемую частоту дискретизации — возможность изменения частоты дискретизации без перезагрузки сигнала​
• Минимальный джиттер — всего 200 пс, что значительно ниже, чем у традиционных генераторов на основе DDS​​

Технология SiFi позволяет создавать произвольные сигналы длиной до 16 миллионов точек (опционально) с высокой точностью воспроизведения.

Выходные характеристики

Амплитуда (нагрузка 50 Ом):

• ≤10 МГц: 1,0 мВп-п ~ 10 Вп-п
• Точность: ±1% от установки + 1 мВ (1 кГц, синус, 0 В смещение, >10 мВп-п)

Смещение DC (нагрузка 50 Ом):

• Диапазон: ±5 Впик AC+DC
• Точность: ±(1% от установки + 5 мВ + 0,5% от амплитуды)

Выходное сопротивление: 50 Ом (типичное)

Защита: автоматическое отключение выхода при коротком замыкании или перегрузке.

Высокое качество сигнала

• Низкий уровень гармонических искажений (< -65 дБн)
• Минимальный фазовый шум (-125 дБн/Гц)
• Низкий джиттер (200 пс)
• Высокая стабильность частоты (±1 ppm)

Форматы сигналов

DG1032Z способен генерировать широкий спектр сигналов:

Стандартные формы:

• Синусоидальный
• Прямоугольный (меандр)
• Пилообразный
• Импульсный
• Белый шум

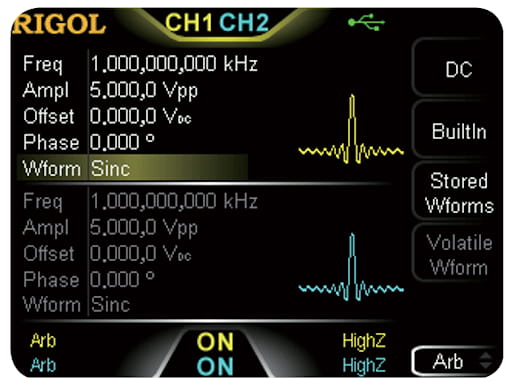

Произвольные формы:

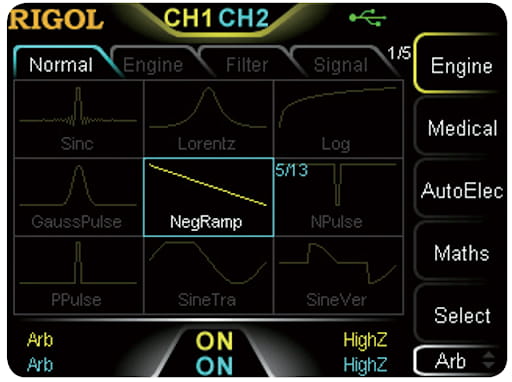

Прибор имеет 160 встроенных форм сигналов, включая:

• Кардинальный синус (Sinc)
• Экспоненциальное нарастание/спад
• Функция Гаусса
• Гаверсинус
• Функция Лоренца
• Двухтональные сигналы
• И другие специализированные формы

Пользователь также может создавать собственные произвольные сигналы с помощью встроенного редактора или программного обеспечения UltraStation.

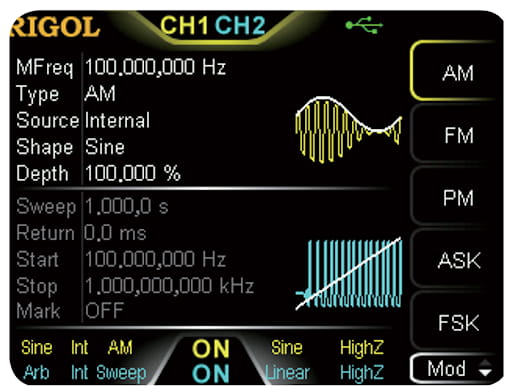

Модуляция

DG1032Z поддерживает обширный набор видов модуляции, что делает его универсальным инструментом для тестирования систем связи:

Аналоговая модуляция:

• AM (амплитудная модуляция)
• FM (частотная модуляция)
• PM (фазовая модуляция)
• PWM (широтно-импульсная модуляция)

Цифровая модуляция:

• ASK (амплитудная манипуляция)
• FSK (частотная манипуляция)
• PSK (фазовая манипуляция)

Для каждого типа модуляции можно выбрать внутренний или внешний источник модулирующего сигнала. Частота модуляции настраивается в диапазоне от 2 мГц до 1 МГц.

Функция развертки (Sweep)

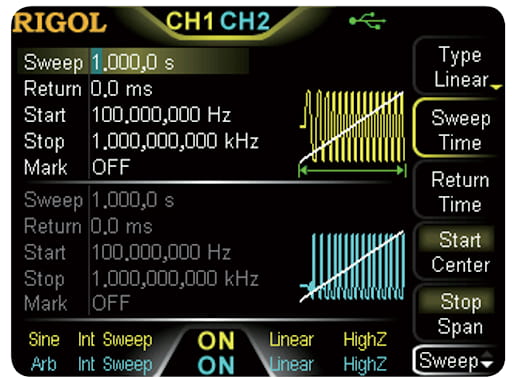

Режим развертки позволяет осуществлять сканирование частоты от низкой к высокой или наоборот. Доступны три типа развертки:

• Линейная
• Логарифмическая
• Пошаговая

Можно настроить частоту "маркера" для амплитудно-частотных испытаний. Время развертки регулируется от 1 мс до 500 с.

Пакетный режим (Burst)

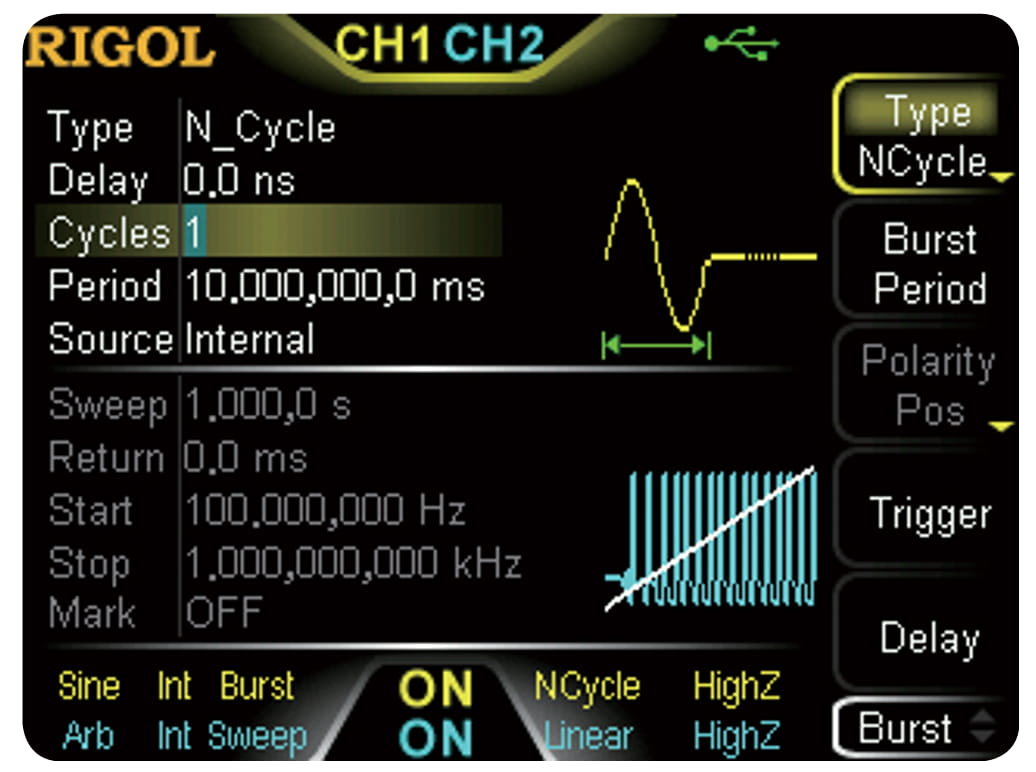

Функция Burst обеспечивает генерацию пакетов импульсов трех типов:

• N-циклов (от 1 до 1 000 000 циклов)
• Бесконечный режим
• Гейтовый режим

Источник синхронизации может быть внутренним, внешним или ручным. Возможна настройка задержки триггера от 0 нс до 100 мкс.

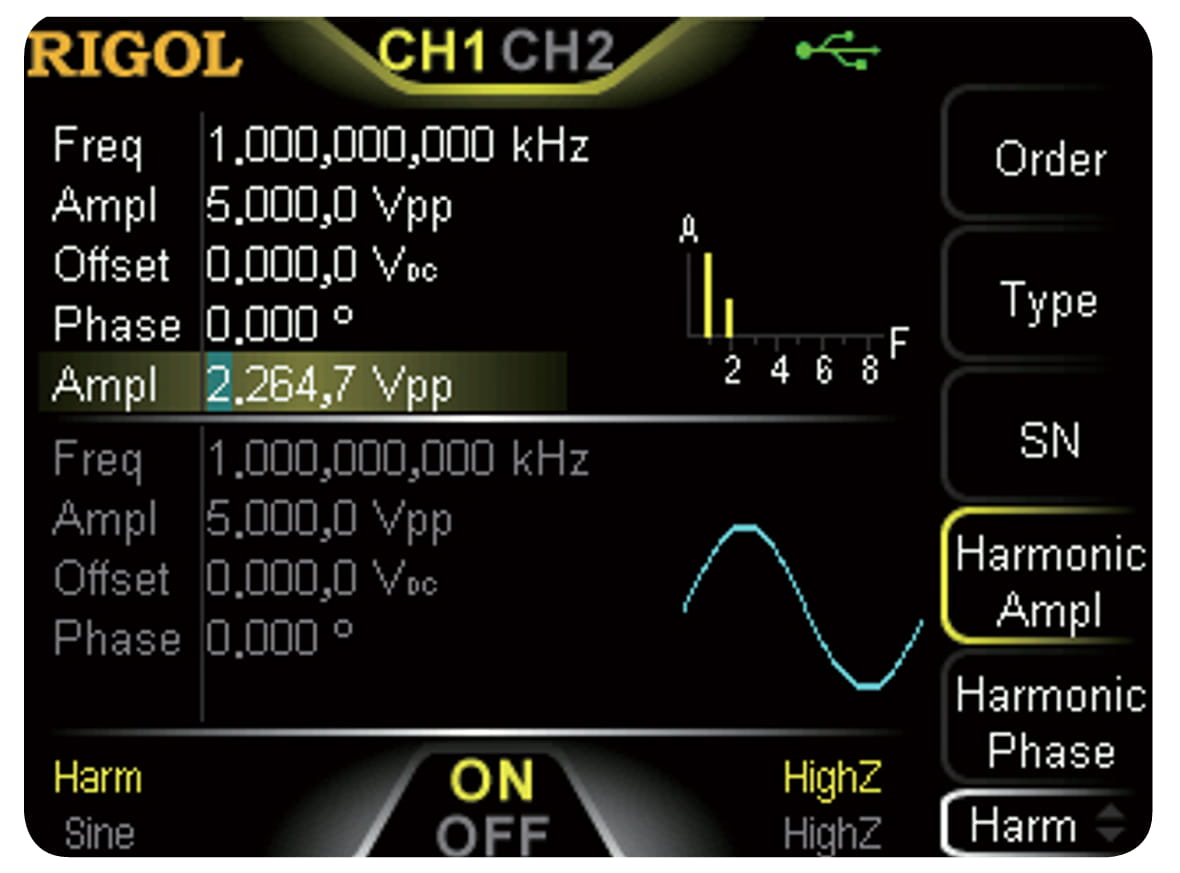

Генератор гармоник

Встроенный генератор гармоник позволяет формировать сигналы с заданными гармониками до 8-го порядка. Для каждой гармоники можно индивидуально настроить:

• Амплитуду
• Фазу
• Порядок (четные, нечетные или все гармоники)

Эта функция особенно полезна при тестировании оборудования обнаружения гармоник или фильтров гармоник.

Суперпозиция сигналов

DG1032Z поддерживает функцию суммирования сигналов двух каналов. Можно наложить сигнал с заданной частотой и процентной амплитудой на основной сигнал, что расширяет возможности моделирования сложных сигналов.

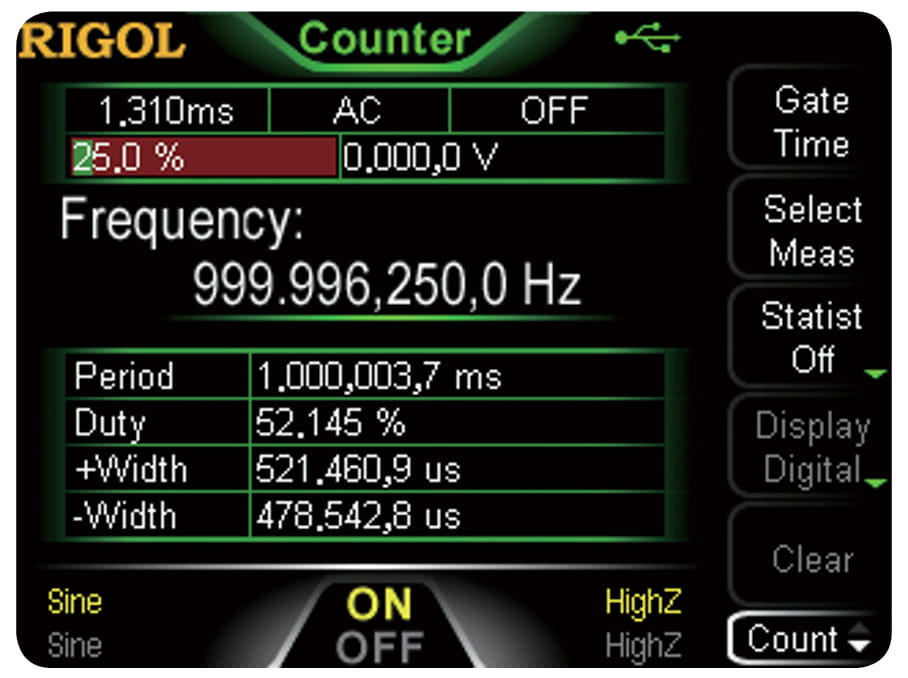

Частотомер

Встроенный 7-битный частотомер с входным диапазоном до 200 МГц позволяет измерять:

• Частоту
• Период
• Положительную/отрицательную ширину импульса
• Скважность

Время измерения (Gate Time) можно выбрать от 1,3 мс до 10,73 с.

Интерфейс и управление

Дисплей:
3,5-дюймовый цветной TFT LCD с разрешением 320×240 пикселей и поддержкой 16 миллионов цветов. На экране одновременно отображаются параметры обоих каналов и форма сигнала.

Элементы управления:

• Интуитивно понятная кнопочная клавиатура с цифровыми и функциональными клавишами
• Вращающаяся ручка для точной настройки параметров
• Функциональные кнопки для быстрого доступа к режимам

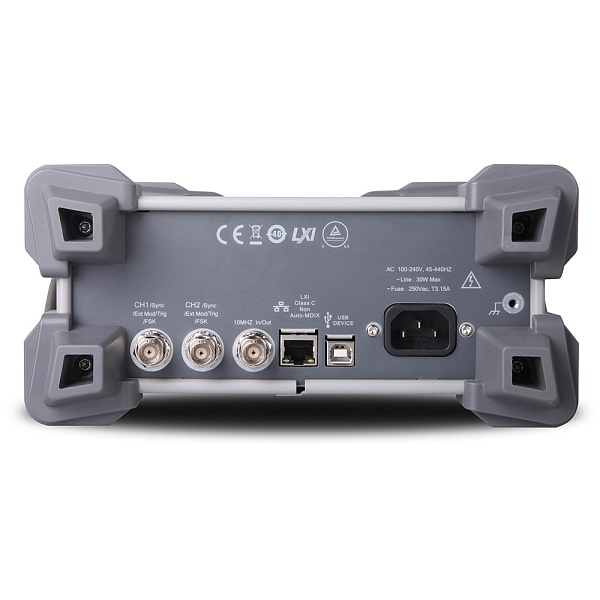

Интерфейсы:

• USB Host (на передней панели) — для подключения USB-накопителей и загрузки/сохранения сигналов
• USB Device — для подключения к ПК

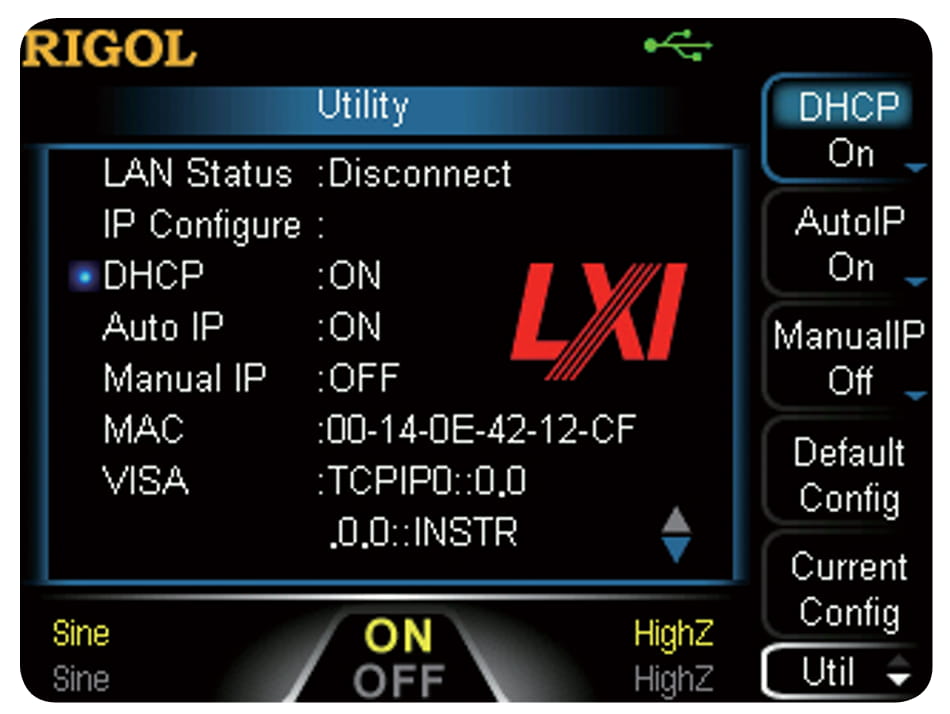

• LAN (LXI Core 2011) — для дистанционного управления по сети
• Вход/выход опорной частоты 10 МГц
