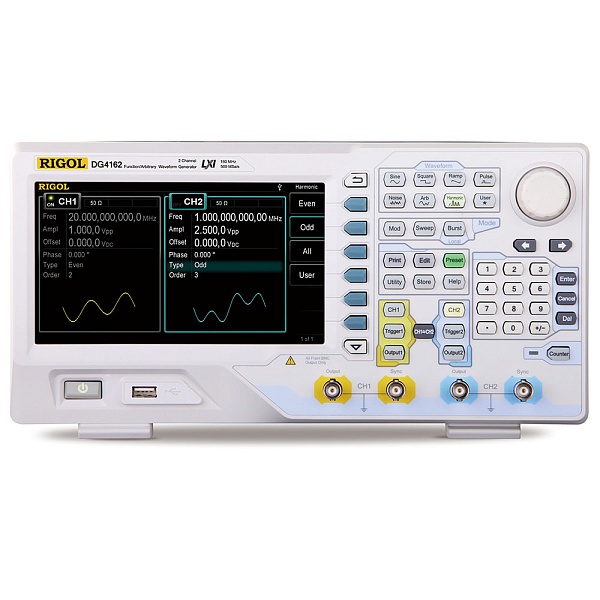

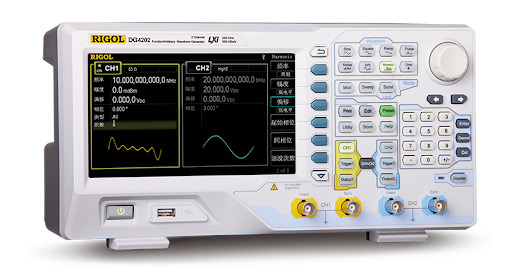

DG4162 RIGOL Генератор сигналов произвольной формы

DG4162 — универсальный многофункциональный генератор произвольных сигналов, предназначенный для проектирования и тестирования электроники, разработки и отладки схем. Прибор используется в образовательных учреждениях, научно-исследовательских лабораториях, производственных предприятиях и при проведении измерительных работ.

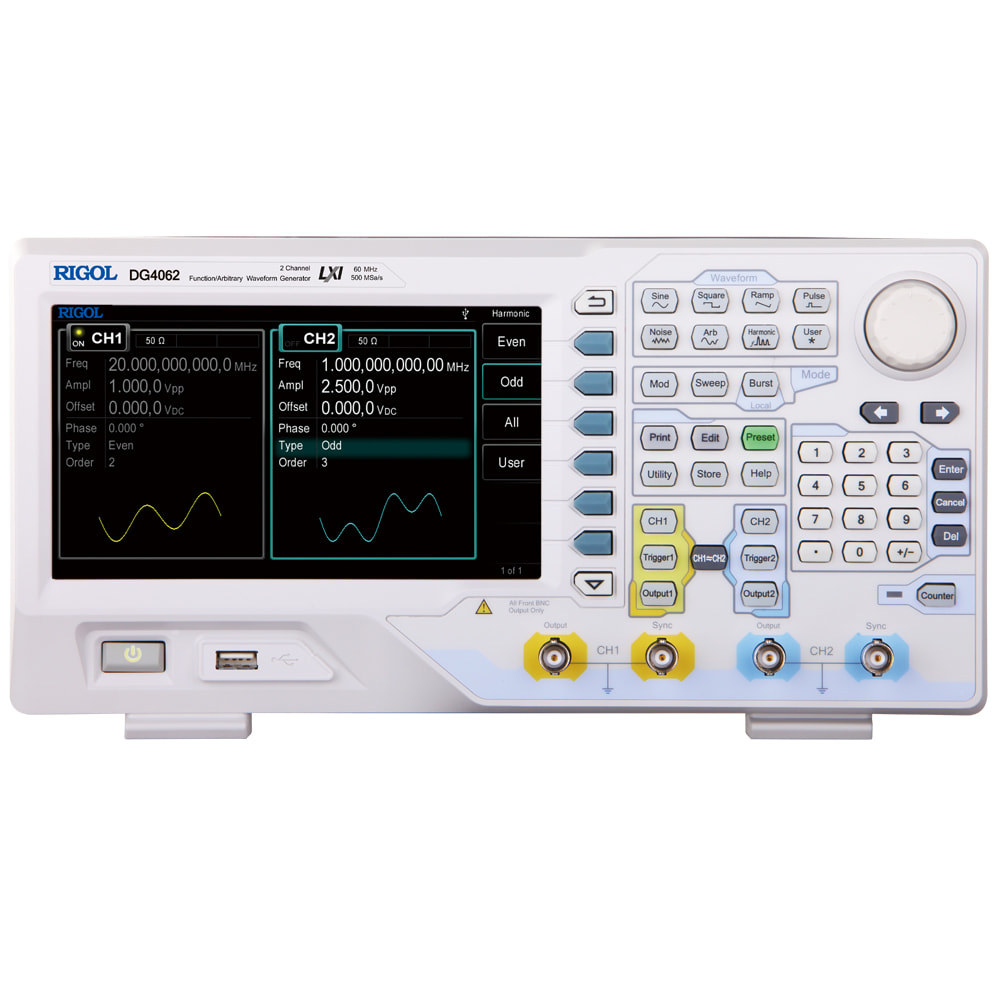

Семейство DG4000 включает четыре двухканальных модели, различающихся максимальной частотой выходного сигнала:​

• DG4062 — 60 МГц
• DG4102 — 100 МГц
• DG4162 — 160 МГц
• DG4202 — 200 МГц

Генератор применяется для:​

• Генерации синусоидальных, прямоугольных, треугольных и импульсных сигналов
• Создания сложных произвольных сигнальных форм с поддержкой 150 встроенных форм волн
• Генерации шумов с максимальной полосой 60 МГц
• Модуляции сигналов (AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, ШИМ)
• Генерации гармонических последовательностей
• Тестирования фильтров и устройств обработки сигналов
• Выполнения частотных измерений

Метрологические характеристики качества сигнала

Низкий уровень гармонических искажений

Типичный уровень искажений для синусоидального сигнала на частоте 1 кГц при 0 дБм:

• менее —60 дБ в диапазоне от постоянного тока до 1 МГц
• менее —55 дБ от 1 до 10 МГц
• менее —50 дБ от 10 до 100 МГц
• менее —40 дБ от 100 до 160 МГц

Общее гармоническое искажение менее 0,1% (10 Гц до 20 кГц, 0 дБм).

Минимальный фазовый шум

—115 дБн/Гц на отстройке 10 кГц (на частоте 10 МГц) гарантирует высокую спектральную чистоту при работе с узкополосными приложениями.

Низкий джиттер

Джиттер для всех типов выходных сигналов:

• ≤5 МГц: 2 ppm + 500 пс
• 5 МГц: 500 пс

Высокая стабильность частоты

±2 ppm, позволяет надежно использовать генератор в качестве опорного источника сигнала.

Выходные характеристики

Амплитуда (нагрузка 50 Ом):

• ≤20 МГц: 1 мВпп до 10 Впп
• ≤70 МГц: 1 мВпп до 5 Впп
• ≤120 МГц: 1 мВпп до 2,5 Впп
• ≤160 МГц: 1 мВпп до 1 Впп

Точность амплитуды: ±(1% от установленного значения + 2 мВпп)

Смещение DC (нагрузка 50 Ом):

• Диапазон: ±5 В
• Точность: ±(1% от установленного значения + 5 мВ + 0,5% от амплитуды)

Выходное сопротивление: 50 Ом (типичное)

Защита: автоматическое отключение выхода при коротком замыкании или перегрузке по току

Основные формы сигналов

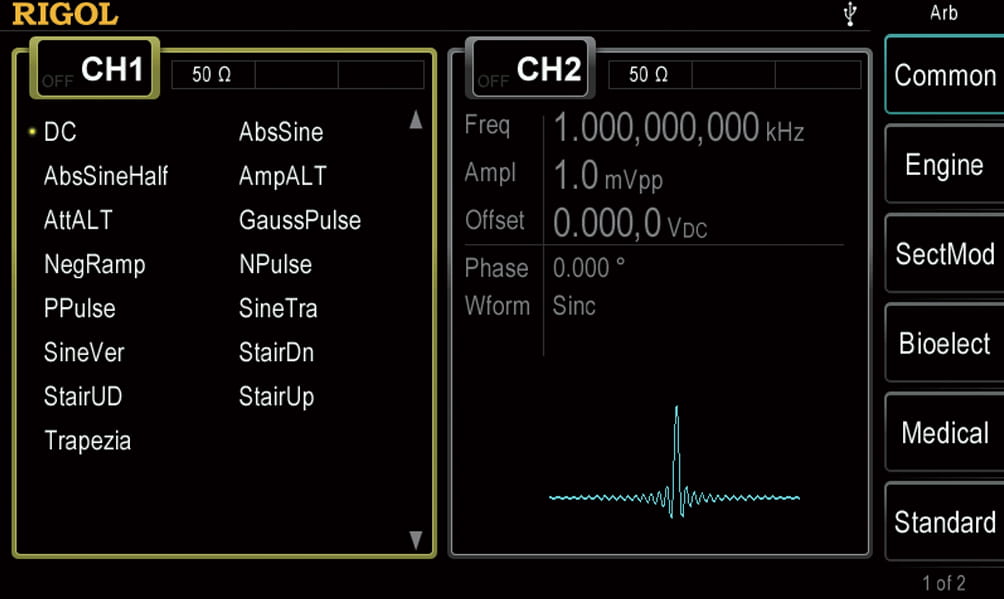

Генератор поддерживает стандартные формы волн: синус, прямоугольник, пила, импульс, шум, постоянное напряжение (DC). Кроме того, имеется встроенная библиотека из 150 произвольных сигнальных форм, охватывающих приложения в разных областях.

Частотные характеристики:

• Синусоида: 1 мкГц до 160 МГц
• Прямоугольник: 1 мкГц до 50 МГц
• Пила: 1 мкГц до 4 МГц
• Импульс: 1 мкГц до 40 МГц
• Произвольный сигнал: 1 мкГц до 40 МГц
• Гармоники: 1 мкГц до 80 МГц

Параметры цифровой генерации

• Частота дискретизации: 500 Мвыб/с
• Разрядность: 14 бит
• Длина произвольной формы: 16 k точек (16 384 точки)
• Методы интерполяции: отключение, линейная интерполяция

Характеристики импульса

• Период: от 40 нс до 1 000 000 с
• Ширина импульса: ≥12 нс
• Время переднего/заднего фронта: ≥7 нс
• Линейность: ≤1% от амплитуды (пила)
• Коэффициент заполнения: 0% до 100%

Коэффициент заполнения и нелинейность

При частотах ≤10 МГц коэффициент заполнения (duty cycle) регулируется от 20,0% до 80,0%. В диапазоне 10–40 МГц диапазон ограничивается 40,0%–60,0%. Выше 40 МГц коэффициент заполнения фиксируется на уровне 50,0%. Асимметрия сигнала составляет 1% от периода + 5 нс.

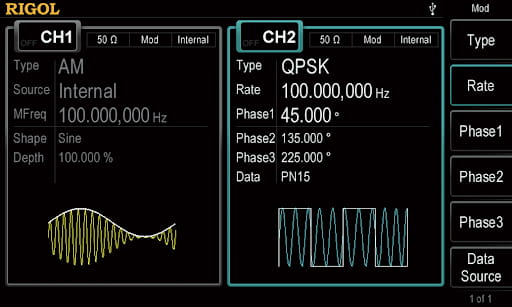

Модуляция и специальные функции

DG4162 поддерживает как аналоговые, так и цифровые виды модуляции:

• Аналоговые: AM (амплитудная), FM (частотная), PM (фазовая)
• Цифровые: ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, ШИМ
• Для специализированных приложений доступны:
• Функция Burst — генерация пакетов сигналов с заданными параметрами, до 1 000 000 импульсов или бесконечная генерация.
• Функция Sweep — автоматическое изменение частоты в заданном диапазоне (линейное, логарифмическое, пошаговое) с диапазоном от 1 мкГц до 160 МГц.
• Генератор гармоник — выход гармонических компонент (до 16-го порядка) с независимым управлением амплитудой и фазой каждой гармоники.
• PRBS (Pseudo-Random Bit Sequence) — генерация псевдослучайных последовательностей для тестирования связных систем и цифровых устройств.

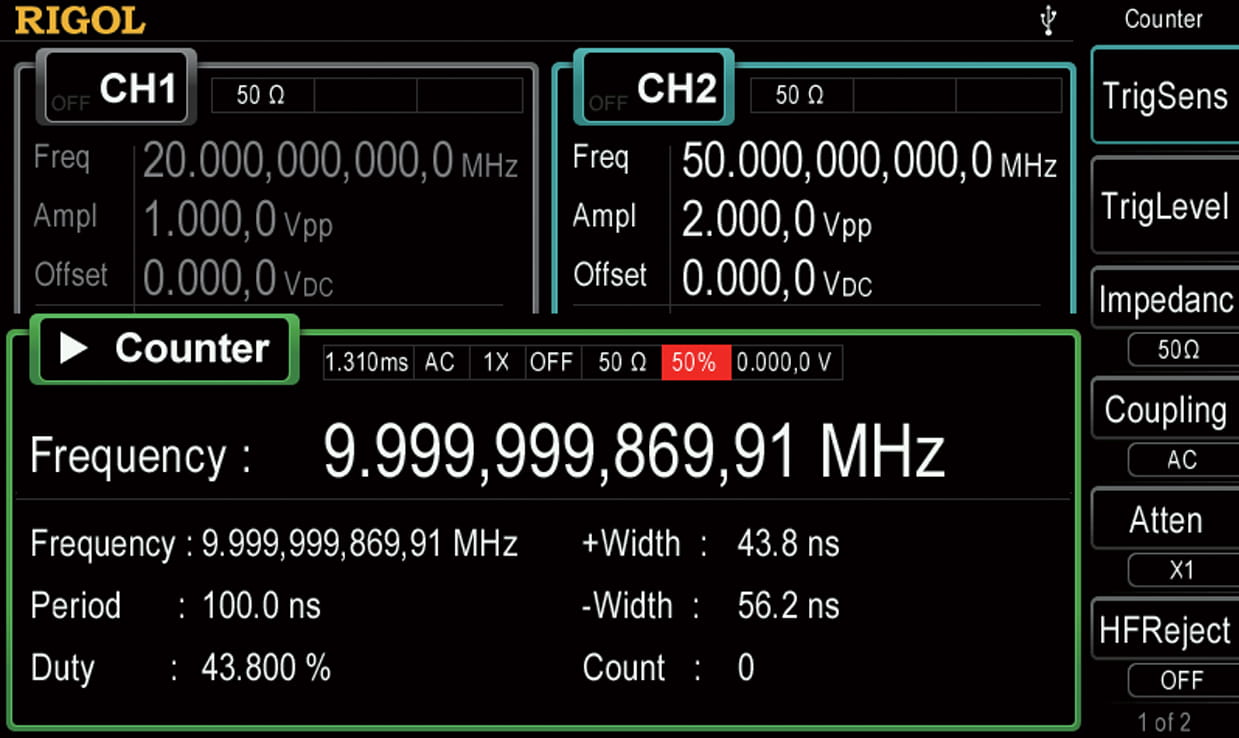

Встроенный частотомер

Встроенный счетчик частоты с полосой 200 МГц и разрешением 7 цифр/сек позволяет измерять:​

• Частоту входного сигнала
• Период сигнала
• Длительность положительного и отрицательного импульсов
• Коэффициент заполнения (duty cycle)

Частотомер может работать с AC-связью или DC-связью с дополнительной фильтрацией для точного измерения низкочастотных сигналов. Функция статистического анализа позволяет оценивать стабильность и качество измеренных сигналов.

Интерфейс и управление

Удобный интерфейс управления включает:​

• 7-дюймовый цветной TFT-дисплей — разрешение 800×480 пикселей позволяет удобно просматривать параметры и графики сигналов в режиме реального времени
• Функциональные кнопки — быстрый доступ к основным сигнальным формам и режимам
• Многофункциональную ручку — для точной регулировки параметров
• Числовую клавиатуру — для точного ввода значений

Такое сочетание элементов управления делает прибор интуитивно понятным для опытных пользователей и легким в освоении для новичков. Меню имеет логичную структуру, а все основные функции доступны с минимальным количеством нажатий кнопок.

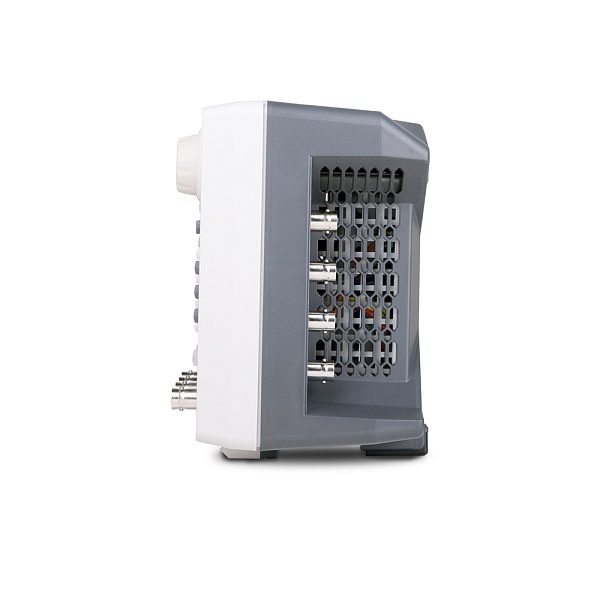

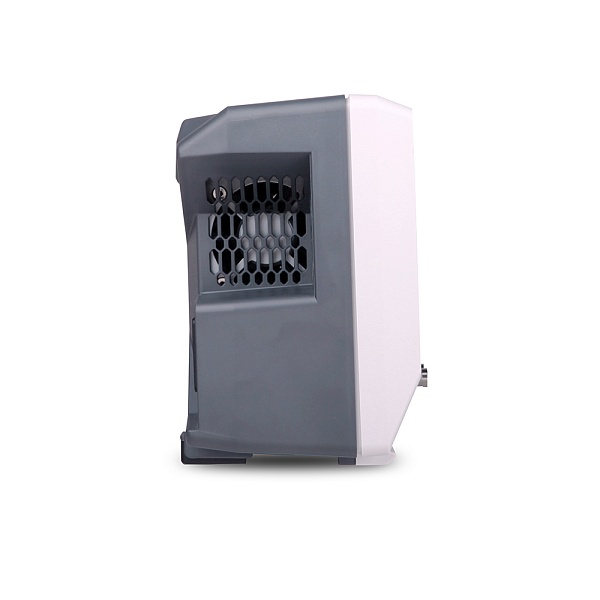

Механические характеристики и конструкция

DG4162 имеет компактный корпус размером 313×160,7×116,7 мм и массой 3,2 кг (без упаковки). Дизайн с форсированным охлаждением обеспечивает надежную работу прибора при длительной эксплуатации. Корпус выполнен из высокопрочного материала с хорошей электромагнитной совместимостью.

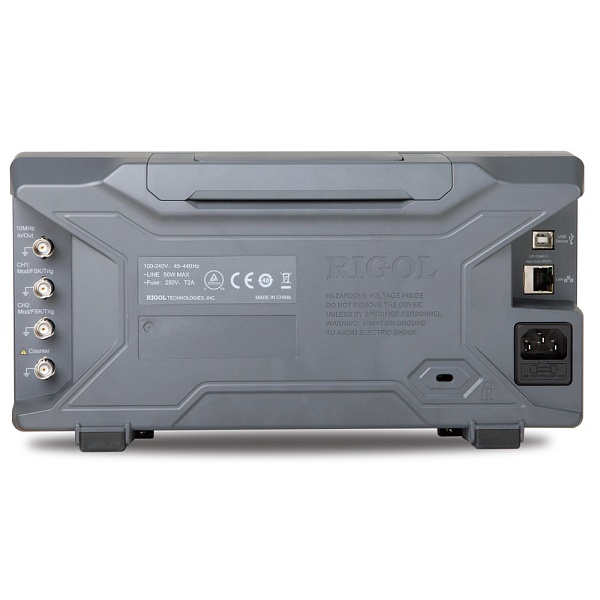

Коммуникационные интерфейсы

• USB Device — управление от компьютера и загрузка пользовательских сигналов​
• USB Host — для подключения внешних запоминающих устройств​
• LAN (LXI Core 2011) — сетевой интерфейс для удаленного управления​
• Опциональная поддержка GPIB-интерфейса через внешний конвертер

Наличие множественных интерфейсов обеспечивает гибкость в интеграции прибора в различные измерительные системы и позволяет автоматизировать тестирование.
