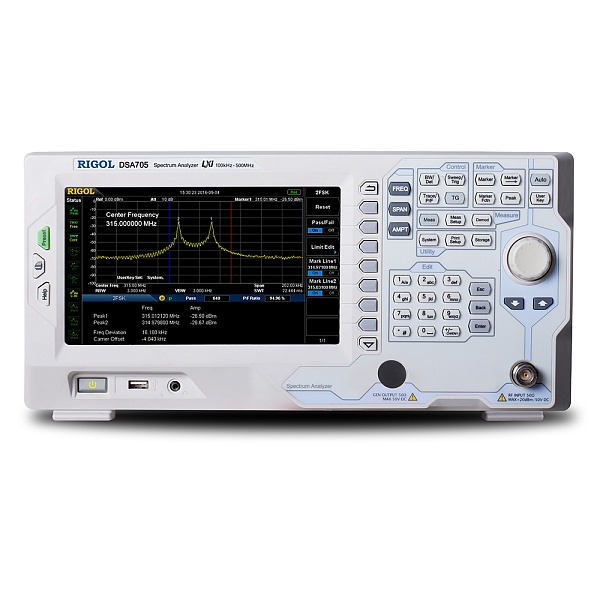

Серия DSA700 Rigol Анализаторы спектра
Частотный диапазон до 1 ГГц. Цифровая технология ПЧ обеспечивает отличную производительность и стабильные характеристики; оптимальное соотношение цена/качество по сравнению с аналоговыми анализаторами спектра.
Под заказ
В анализаторах спектра Ригол серии DSA700
с максимальной частотой 1 ГГц используется полностью цифровая технология ПЧ, обеспечивающая отличную производительность и стабильные характеристики, оптимальное соотношение цена/качество по сравнению с аналоговыми анализаторами спектра.В серию DSA700 Rigol анализаторов спектра входят модели:
-
DSA705
(до 500 МГц)
-
DSA710
(до 1 ГГц).
Функции и особенности анализаторов спектра Rigol серии DSA700:

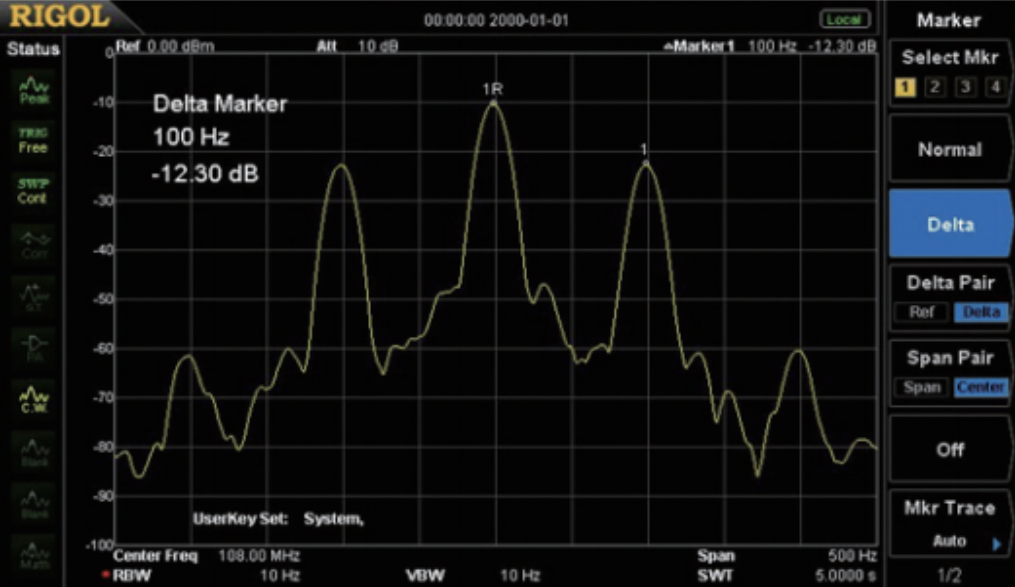

Полоса пропускания разрешения до 10 Гц
DSA700 использует цифровую технологию ПЧ (промежуточной частоты), которая имеет разрешение полосы пропускания до 100 Гц, что позволяет эффективно различать соседние сигналы равной амплитуды и улучшать распознавание сигналов.
.png)

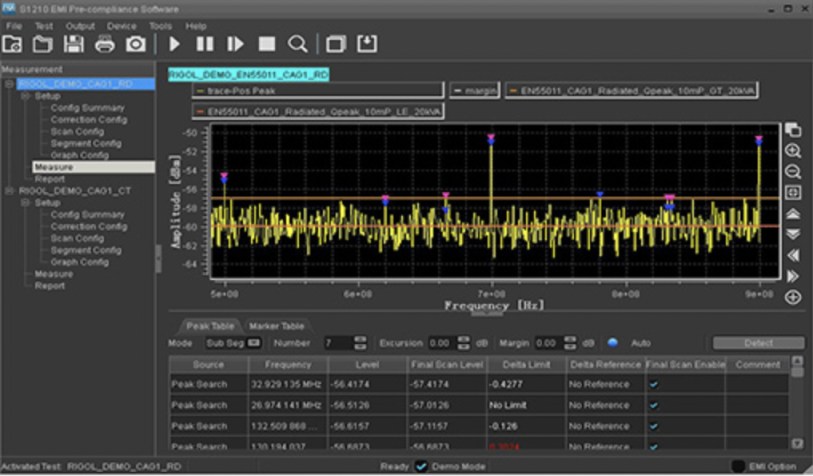

Обеспечение предварительного измерения электромагнитных помех EMI
DSA700 оснащен фильтром электромагнитных помех EMI (6 дБ) и квазипиковым детектором, для повышения точности предварительного тестирования/диагностики электромагнитных помех EMI, а также полного тестирования и формирования отчетов с помощью сопутствующего программного обеспечения.
.png)

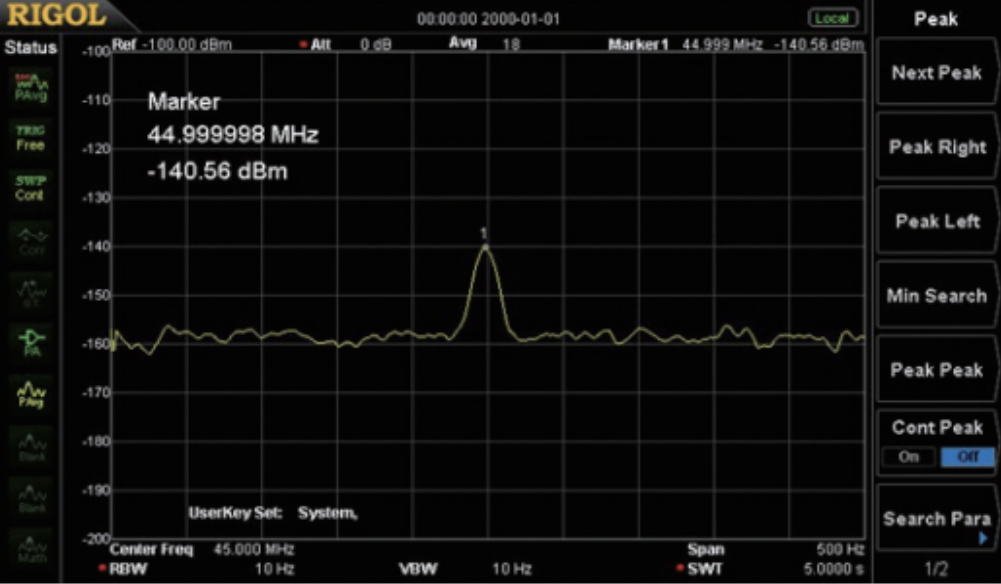

Снижение уровня шума для тестирования слабого сигнала
Тестирование слабых сигналов зависит от уровня шума самого анализатора спектра. Серия DSA700 показывает средний уровень шума до -130 дБм, что гарантирует возможность эффективного измерения слабых сигналов.
.png)
Быстрый захват сигналов ASK/FSK
Модуляция ASK/FSK обычно используется для ключей дистанционного управления автомобилем, модулей давления в шинах TPMS, и небольших беспроводных модулей. DSA700 может выполнять захват сигнала ASK/FSK с помощью расширения функции SSC-DSA, и имеет встроенную функцию тестирования 2FSK для прямого получения таких параметров, как центральная частота, мощность и смещение.
.png)
Инструкции
| Характеристика | Значение |
|---|
