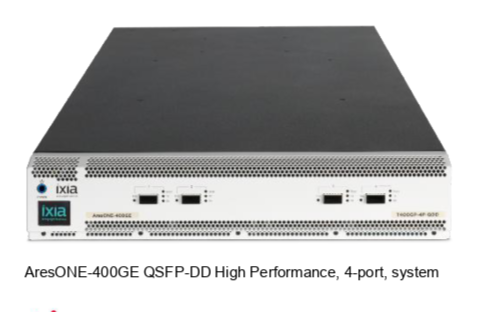

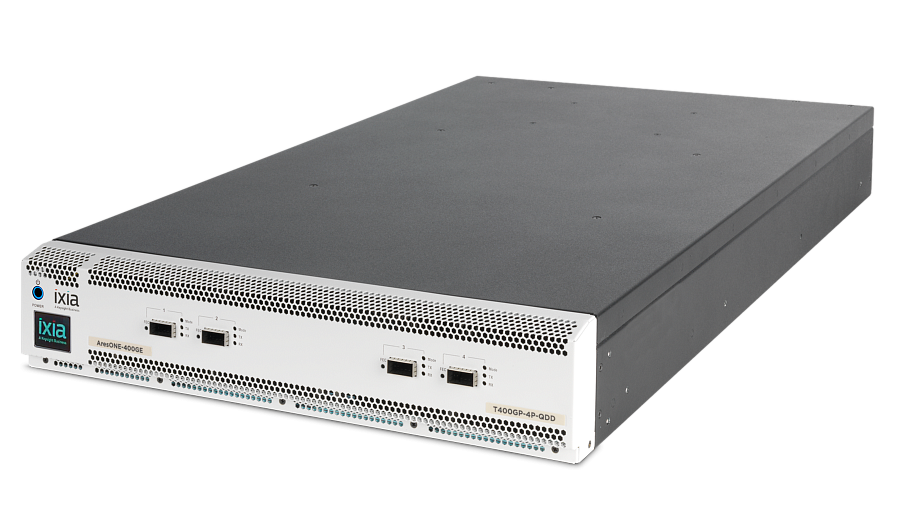

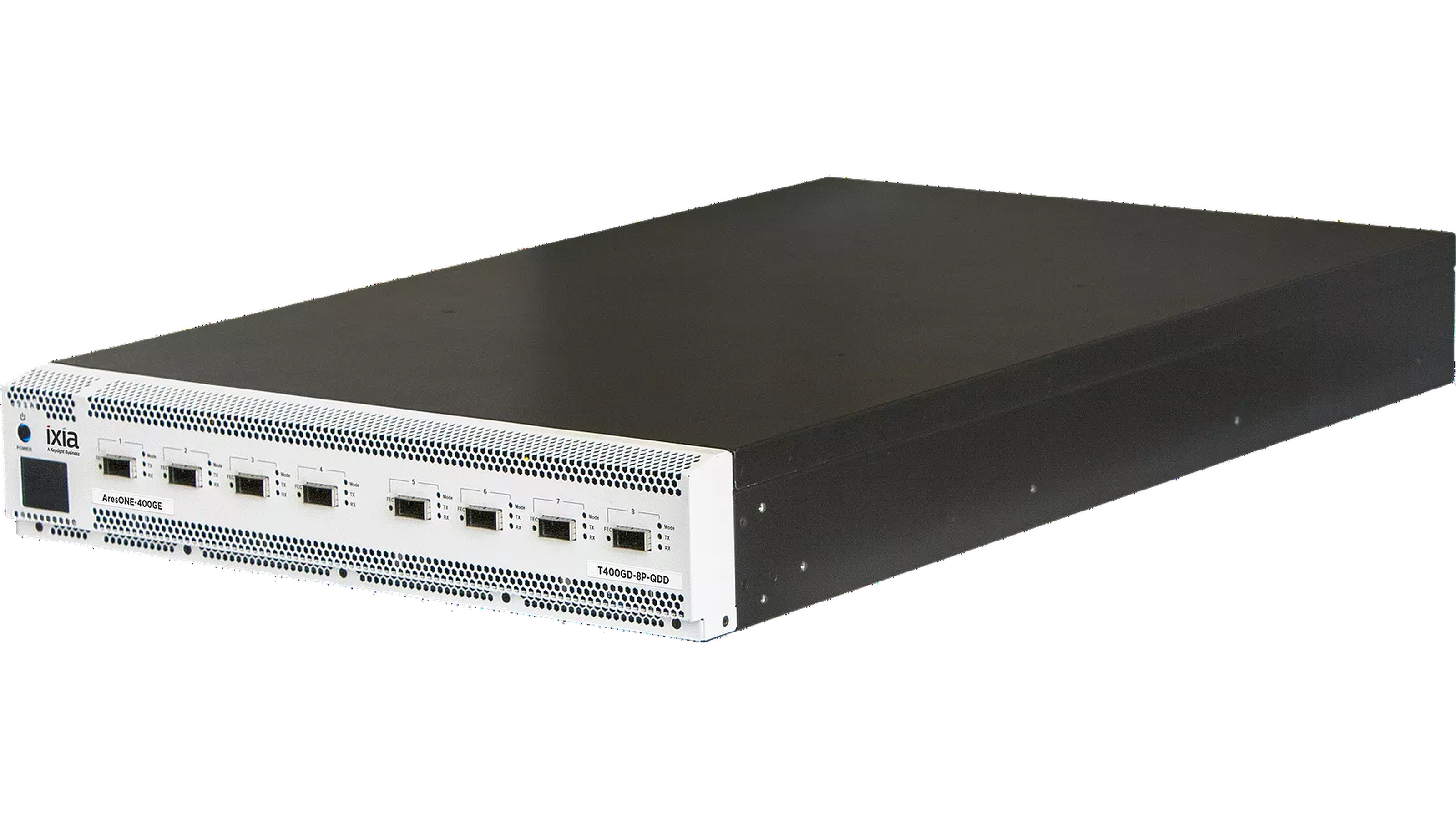

AresONE-400GE QSFP-DD High-Performance 4-Port Test System

Высокопроизводительная система генерации трафика и эмуляции протоколов 400GE с поддержкой fan-out 8×200GE, 16×100GE и 32×50GE. AresONE-400GE сохраняет полную точность передачи и измерений даже при полной загрузке портов.

Основные особенности

Keysight AresONE High Performance, 4-портовый модуль 400GE QSFP-DD — это решение с наибольшими масштабами генерации трафика и эмуляции протоколов, доступное для интерфейсов 400/200/100/50GE QSFP-DD.
Проверка масштабируемости и производительности протокольных устройств с использованием возможностей тестирования 400/200/100/50GE и приложений IxNetwork уровня 2/3 от Keysight.
Проведение масштабных тестов, включая fan-out до 2x200GE, 4x100GE без снижения количества потоков передачи и отслеживания на стороне приёма для каждого потока при полной линии передачи и многопротокольных сценариях.
Упрощение тестирования трансиверов и кабелей при запуске стендов с помощью функций тестирования L1 BERT, KP4 FEC и PAM4 Rx Eye Histogram.
Использование проверенного тестового решения IxNetwork для валидации критически важных сетевых инфраструктур и набора тестов IxSuiteStore для Layer 1 BERT и PCS Tx/Rx.

Масштабируемость даже в режиме Fan-Out

Поддерживается большое количество потоков передачи на порт с полной нагрузкой (line-rate) для генерации трафика с функциями передачи, приёма и захвата — в том числе и в режиме fan-out. Это позволяет проводить масштабные смешанные протокольные тесты, тесты на отказоустойчивость и сходимость для крупных масштабов, а также тестировать предварительно заданные конфигурации полноценных сетей с мультисервисными протоколами.

Появилась возможность проводить многоэтапные, сложные эталонные тесты RFC. AresONE High Performance обеспечивает надёжность и стресс-тестирование в стендах с большим количеством портов.

Перед запуском крупномасштабных тестов рекомендуется использовать AresONE High Performance для проверки совместимости и надёжности оптики и кабелей — до возникновения возможных ошибок на соединениях и потери времени на тестирование.

Возможность модернизации в полевых условиях

AresONE предлагает возможность заводского и полевого апгрейда скоростей Ethernet, поддерживая режимы 2x200GE, 4x100GE и 8x50GE. Это предоставляет вашим командам разработки необходимые скорости и сценарии тестирования для создания сетевых технологий будущего.

Ключевые особенности

Генерация, захват и анализ трафика со скоростью 400 Гбит/с для обнаружения и устранения ошибок передачи данных на различных скоростях, включая 2x200GE, 4x100GE и 8x50GE.
Поддержка нескольких скоростей, включая 2x200GE, 4x100GE и 8x50GE с режимами fan-out; все режимы соответствуют спецификации IEEE 802.3cd.
Новые пакеты протоколов IxNetwork с гибкой схемой лицензирования, оптимизированной для фиксированных шасси.
Набор тестов IxSuiteStore 400GE Transceiver and PCS — первый в отрасли полностью автоматизированный IEEE 802.3bs-набор для валидации решений 400GE; включает тестирование физических линий PCS, битовую ошибку (BER), распределение ошибок KP4 FEC и устойчивость к вставкам/потерям сигналов.
Тестирование на полной скорости, со статистикой по каждому порту и каждому потоку.
Высокоточное измерение задержек: 0,625 нс при 400GE и 1,25 нс при 200GE.
Поддержка прямой коррекции ошибок (FEC) RS-544 (KP4) для всех скоростей (400/200/100/50GE).
Полноценная тестовая платформа для оценки микросхем 400GE, FPGA, коммутаторов и оптических фабрик, использующих 8x56Gb/s электрический интерфейс с PAM4-кодированием, соответствующим IEEE 802.3bs и IEEE 802.3cd.
Поддержка автосогласования (AN) и обучения канала (LT); при включенных AN и LT на 50GE fan-out работает как 4x50GE на порт, при выключенных — как 8x50GE на порт.
Поддержка FEC-инъекции и анализа плотности ошибок символов на 400GE и 2x200GE; включает BER по каналам и портам, pre-FEC BER, анализ потерь кадров (FLR) и др.
Средства измерений от Keysight с метками времени, определением номера последовательности и идентификацией потока, обеспечивающие целостность данных.
400G PCS-каналы: передача, инъекция ошибок, тестирование и приём.
Контроль и статус по каналам, мониторинг FEC, инъекция ошибок, отображение каналов и вставка символов; подробнее в таблице характеристик (возможности зависят от скорости Ethernet).
Поддержка Layer 1 BERT с BER по каналам и портам, возможность инъекции PRBS-паттернов и битовых ошибок под управлением пользователя.
Расширенный анализ гистограмм Eye для PAM4 с пользовательским выбором канала, анализом формы сигнала, SER, сравнением качества сигналов между каналами и другими измерениями.
Настройка частоты ±100 PPM.
Инъекция ошибок пакетов: CRC, runts, giants, выравнивания, контрольные суммы, ошибки порядка.
Высокоуровневая маршрутизация L2/3 с эмуляцией протоколов для тестирования производительности и масштабируемости дата-центров и сетевой маршрутизации/коммутации через IxNetwork.
Поддержка эталонного тестирования RFC сетей и оборудования с использованием стандартных RFC-бенчмарков на скоростях 400/200/100/50GE.
Поддержка с нативной операционной системой IxOS.
Программная поддержка: совместимость с существующими шасси и ПО IxExplorer и IxNetwork.
Поддержка IxExplorer, IxNetwork и связанных Tcl и автоматизированных API.

IxSuiteStore — Быстрый и эффективный стандартизированный метод тестирования для 400GE PAM4

Автоматизированный набор тестов для проверки трансиверов и PCS 400GE позволяет разработчикам оборудования 400GE ускорить тестирование и значительно сократить время вывода продукта на рынок. Группы обеспечения качества могут выявлять проблемы реализации на ранних этапах и сокращать время ручного тестирования. Потребители оборудования 400GE, такие как центры обработки данных и команды валидации оборудования поставщиков услуг, могут использовать этот набор тестов для автоматизации проверки оборудования, оптических трансиверов и медных кабелей на начальных этапах квалификации, чтобы гарантировать качество обновлений и избежать проблем с совместимостью в будущем.Набор тестов для 400GE доступен в рамках платформы IxSuiteStore от Keysight. Он проверяет ключевые аспекты 400GBASE-R PCS и поддерживаемых зависимых от физической среды (PMD) компонентов в соответствии со стандартом IEEE 802.3bs. Ниже приведены дополнительные детали.

Набор скриптов от Keysight, охватывающих большинство возможностей тестирования физического уровня (Layer1) на оборудовании Keysight AresONE.
Совместим с нагрузочными модулями Keysight K400 QSFP-DD 400GE.
Позволяет быстро начать тестирование с базовых сценариев и постепенно переходить к более сложным.
Пользователи могут настраивать тесты для использования в регрессионных тестовых стендах.
Включает 25 тестов, охватывающих ключевые аспекты реализации 400GE.
Требуется версия IxOS 9.00 или новее.

Спецификации

Описание	AresONE-400GE шасси с высокой производительностью
Системные спецификации аппаратного шасси
Номер детали	944-1178, 944-1179
RU / количество портов	2 RU, фиксированное шасси с 4 портами, с вариантом конфигурации на 2 порта
Физические интерфейсы	Физический порт Native QSFP-DD
Поддерживаемые скорости портов	• Порт 400GE: поддержка оптоволоконного и пассивного медного кабеля• 2x200, 4x100, 4x50GE, 8x50GE при покупке как заводской или платный вариант обновления скорости. См. раздел заказов данного технического описания
Процессор и память	Многоядерный процессор с возможностью до 8 ГБ CPU-памяти на порт в зависимости от установленной скорости порта
Протоколы интерфейсов IEEE для 400GE	• IEEE 802.3bs 200GE и 400GE, 400GBASE-R• IEEE 802.3cd 50 Гбит/с, 100 Гбит/с и 200 Гбит/с Ethernet
Поддержка уровня 1	Порты 400GE и опция скорости 200/100/50GE:• KP4 (RS-544, 514) Ethernet прямой контроль ошибок, Раздел 119• Поддержка автоматического согласования (AN) и обучения канала (LT) – Все скорости поддерживают AN и LT для 1x400GE, 2x200GE, 4x100GE и 4x50GE – Скорость 8x50GE не поддерживает AN и LT• Корректируемая и некорректируемая статистика FEC по портам• Инъекция ошибок FEC (только для 400GE и 200GE)• Анализ распределения плотности ошибок FEC• Измерения BER и FLR до FEC• Обширная статистика FEC BER и связанных ошибок• Передача и приём PCS линий и BER-тест• BER-тест уровня 1 с шаблонами PRBS
Поддержка оптических трансиверов	Поддержка всех QSFP-DD трансиверов, соответствующих стандарту MSA, до уровня потребления 14 Вт, включая: 400GBASE-DR4, 400GBASE-FR4, 400GBASE-SR8 и другие типы (например, QSFP56) и AOC. Проконсультируйтесь с заводом по вопросам конкретной поддержки трансиверов. См. раздел заказов трансиверов данного технического описания
Поддержка медных кабелей	400GBASE-CR8, пассивные медные кабели с прямым подключением (DAC) длиной до 3 метров. Обратитесь к заводу по вопросам более длинных кабелей и дополнительной информации
Активные медные кабели (AEC)	Кабель для применения 400GE→4x100GE. Активный медный кабель длиной 3 м разбивается на 4x100GE (8x50G-PAM4) QSFP-DD в 4x100GE (4x25G-NRZ) QSFP28 с встроенной коробкой передач
Габариты шасси	• 30.3" (Д) x 17.3" (Ш) x 3.46" (В)• 770 мм (Д) x 438.2 мм (Ш) x 88 мм (В)
Вес шасси	• Только оборудование: 74.6 фунтов (33.84 кг)• С упаковкой: 94.5 фунтов (42.86 кг)Примечание: вес при доставке приблизительный (включает направляющие стойки, шнуры питания, синхрокабели и упаковку)

Электропитание фиксированного шасси
Электропитание	• Работает от 100–240 В~, 50/60 Гц• 200–240 В~ — одна фаза• Требуются три (3) источника питания при 100–120 В~, 9 А на каждый источник питания. AresONE фиксированное шасси поставляется с тремя (3) кабелями питания на 100–125 В~• Требуются два (2) источника питания при 200–240 В~, 7 А на каждый источник. Для 200–240 В~ закажите код детали 942-0110 в разделе Заказа настоящего технического описания. Комплект питания включён без дополнительной платы при покупке шасси AresONE с питанием 200–240 В~Примечание: характеристики питания предназначены для ориентировочного планирования помещений
Температура (окружающий воздух)	• Рабочая: от 41°F до 95°F (от 5°C до 35°C), см. исключение ниже• Примечание: при использовании опции MACbase Enablement FACTORY INSTALLED (905-1061) или FIELD UPGRADE OPTION (905-1062), рабочий температурный диапазон ограничен от 41°F до 86°F (5°C до 30°C)• Хранение: от 41°F до 122°F (5°C до 50°C)
Влажность (окружающий воздух)	• Рабочая: от 0 % до 85 %, без конденсации• Хранение: от 0 % до 85 %, без конденсации
Нормативно-правовые спецификации	IEC 60950-1, UL 60950-1, CSA C22.2 №60950-1, CE (LVD, EMC, RoHS), EN/IEC 55032, EN/IEC 55024, CFR 47, часть 15B, ICES-003, AS/NZ CISPR 32/24, KN32/35

Описание	Ёмкость шасси: макс. число шасси и портов по модели
T400GD-4P-QDD (944-1178)	4-портовая система фиксированного шасси:• 4 порта, фиксированное шасси 2RU с синхронизацией по топологии «звезда»• Возможность подключения до 5 дополнительных шасси
T400GD-2P-QDD (944-1178)	• Конфигурация на 2 порта и возможность обновления до 4 портов• Общая поддержка системы — до 24 портов 400GE в единой конфигурации с поддержкой следующих конфигураций портов:– 8 × 200GE– 16 × 100GE– 16 × 100GE с AN и LT– 32 × 50GE без AN и LT• Обратитесь на завод по вопросам конфигураций более 24 портов 400GE в одной системе

Описание	Спецификации функций передачи
Движок передачи	• Генерация пакетов на скорости линии с временными метками, номерами последовательности, проверкой целостности и сигнатурами пакетов
Макс. число потоков на порт и шасси (включая Ethernet ЦОД)	• 400GE: 512• 2×200GE: 512• 4×100GE: 512• 8×50GE: 256
Управление потоками	• Изменение скорости и размера кадров «на лету»• Поддержка расширенного и последовательного планировщика потоков
Минимальный размер кадра	• 400GE и 200GE:• 60 байт на полной скорости

• 56 байт при неполной скорости линии
100GE и 50GE:• 60 байт при полной скорости• 56 байт при неполной скорости линии
Максимальный размер кадра	• 16 000 байт
Максимальный размер кадра в Ethernet ЦОД	• 9 216 байт
Управление приоритетным потоком	• 8 очередей на скорости линии, каждая до 9 216 байт для режимов 400G / 200G• 8 очередей на скорости линии, каждая до 2 500 байт для всех других скоростей
Управление длиной кадра	• Фиксированная, увеличиваемая по заданному шагу, взвешенные пары (до 16K в 400/200/100GE и 8K в 50GE), равномерное, повторяемое случайное, IMIX и Quad Gaussian
Пользовательские поля (UDF)	• Фиксированные, увеличиваемые или уменьшаемые по заданному шагу, последовательности, списку значений и случайным конфигурациям; до 10 UDF шириной 32 бита
Списки значений (макс.) на порт	• 400GE: 1M / UDF• 2×200GE: 1M / UDF• 4×100GE: 1M / UDF• 8×50GE: 512K / UDF
Последовательность (макс.)	• 400GE: 1M / UDF• 2×200GE: 1M / UDF• 4×100GE: 1M / UDF• 8×50GE: 512K / UDF
Генерация ошибок (FEC и стандартный Ethernet уровня L2/3 от Keysight)	400GE и 2×200GE FEC• Инъекция символов ошибок FEC позволяет пользователю внедрять FEC-ошибки с использованием различных взвешенных методов для достижения заданного уровня BER (битовой ошибки) для 400/200GE• Нет инъекций FEC-ошибок и сопутствующей статистики для 4×100GE и 8×50GE400GE, 2×200GE, 4×100GE, 8×50GE Ethernet L2/3:• Генерация корректного или некорректного CRC, коротких, недостаточных и избыточных кадров стандартной длины Ethernet и повреждённых контрольных сумм
Подуровень физического кодирования (PCS)	• Инъекция ошибок линии PCS• Переназначение линий PCS• Инъекция ошибок PCS• Генерация битовых ошибок PCS
Аппаратная проверка контрольной суммы	• Генерация контрольных сумм для IPv4, IP поверх IP, ICMP/GRE/TCP/UDP, L2TP, GTP и мультикастовых пакетов; поддержка политики проверки для трафика управления
Сигнализация состояния канала	• Отчёты: нет ошибки, удалённая ошибка и статистика локальных ошибок• Генерация локальных и удалённых ошибок с управлением количеством и порядком ошибок

• Опция игнорировать ошибки канала передачи от удалённого линк-партнёра и продолжать передачу трафика
Разрешение измерения задержки	• 400GE: 0,625 наносекунды• 2×200GE: 1,25 наносекунды• 4×100GE: 2,5 наносекунды• 8×50GE: 2,5 наносекунды
Встроенная компенсация задержки	• Устраняет внутреннюю задержку на стороне порта для всех скоростей
Настройка тактовой частоты передачи	• Возможность настраивать частоту линии в пределах ±100 ppm на всех портах системы фиксированного шасси 400GE
Поддержка петли передачи/приёма	• Внутренняя петля передачи/приёма• Поддержка линейной петли

Описание	Спецификации приёма
Движок приёма	• Фильтрация, захват, измерение задержек и межпакетных интервалов на скорости линии для каждой группы пакетов с обеспечением целостности данных и проверкой последовательности
Кол-во отслеживаемых потоков приёма на порт	Без проверки последовательности и с синхронизацией Tx/Rx:• 400/200/100GE: 1М• 50GE: 512KС и без проверки последовательности, без синхронизации Tx/Rx:• 400/200/100GE: 1М• 50GE: 512K
Минимальный размер кадра	• 400GE и 2×200GE: 60 байт• 4×100GE и 8×50GE: 64 байта
Фильтры (Пользовательская статистика, UDS)	• 2 шаблона сопоставления SA/DA, 2 настраиваемых 16-байтных поля• 6 счётчиков UDS с возможностью установки смещений начала кадра
Аппаратный буфер захвата	• 400GE: 1 ГБ на физический порт• 2×200GE порт на порт: 1 ГБ на каждый порт 200GE• 4×100GE порт на порт: 1 ГБ на каждый порт 100GE• 8×50GE порт на порт: 512 МБ на каждый порт 50GE
Стандартная статистика и скорости	• Состояние канала, внутренняя статистика, передано байт, принято байт, передано/принято пакетов, фрагменты, короткие, превышающие, ошибки CRC, 6 пользовательских статистик, триггеры захвата (UDS), фильтр захвата (UDS), целостность данных, ошибки данных, кадры с ошибками последовательности, ошибки последовательности, ARP, и запросы/ответы PING
Статистика FEC	400GE и 2×200GE:• FEC статистика передатчика: общее число битовых ошибок, число ошибок символов, исправленные кодовые слова, общее число кодовых слов, неисправленные кодовые слова, отношение потерь кадров, BER до FEC и распределение ошибок по кодовым словам• FEC статистика приёмника по линиям: ошибки символов, исправленные биты, уровень ошибок символов, скорректированный уровень битовых ошибок4×100GE и 8×50GE:• Исправленные и неисправленные кодовые слова• Примечание: это минимальные возможности. Обратитесь на завод за дополнительной информацией
Измерения задержек / джиттера	• Измерение задержки на маршруте, времени пересылки, джиттера, MEF джиттера, межпакетных интервалов

Описание	AresONE-400GE шасси с высокой производительностью
Счётчики статистики по линиям PCS на стороне приёма	PCS: ошибки синхронизации, недопустимые коды, удалённые ошибки, локальные ошибки, недопустимый упорядоченный набор, недопустимая длина и недопустимый SOF
Статистика и индикаторы PCS 400GE на стороне приёма	Возможности статистики по линиям PCS включают:• Статистика приёма PCS по линиям: назначение линий, уровень сигнала PCS, карта уровня сигнала линии, относительное смещение линии, уровень ошибок линии• Статистика приёма FEC по линиям: число ошибок символов FEC, число исправленных битов FEC, скорость ошибок символов FEC, скорость исправленных битов FEC
Базовый анализ гистограммы Rx-глаза	Предоставляется базовый анализ гистограммы Rx-глаза для оценки качества сигнала PAM4, включая статистику скорости ошибок (SER)
Расширенный анализ гистограммы Rx-глаза	Расширенный анализ Rx-глаза предлагает глубокий анализ по выбору пользователя: форма глаза по линиям PAM4, статистика SER, сравнение качества сигнала между линиями и разнообразные типы измерений

Описание	Поддержка протоколов уровней 2–3
Базовый уровень	IxNetwork Base, RFC2544/2889/3918 QuickTest
Маршрутизация, коммутация и Ethernet операторского класса	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPvng, EIGRP, BFD, канальный уровень Ethernet, IGMP/MLD, PIM-SM/SSM, STP/RSTP/MSTP/PVST, LACP/протокол LAG, GRE, LISP, CMPv.1731, LLDP, ELMI, 1588v2/SyncE SSMC, Y.1564QT, TWAMP, NTP; ТРЕБУЕТ: пакет IxNetwork Basic с кодом 930-2201
Программно-определяемые сети (SDN)	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPvng, BFD, EVPN, VXLAN, GENEVE, сегментная маршрутизация (MPLS и IPv6), BGP-LS, PCEP, BGP SR-TE Policy, BGP FlowSpec, OVSDB, Netconf, BIER, OpenFlow; GRE и LACP/протокол, eCPRI; ТРЕБУЕТ: пакет IxNetwork Basic с кодом 930-2201
MPLS и VPN	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPvng, EIGRP, BFD, RSVP-TE, P2P/P2MP, LDP/LDPoV6mLDP, LDP L2VPN (PWE/PW/PLS), BGP VPLS/VPNs, L3VPN/EVPN, BGP RT-c5307, PIM-SSM/SM, MPLS-TP, MPLS OAM, EVPN/BB-EPVN; ТРЕБУЕТ: пакет IxNetwork Basic с кодом 930-2201
Широкополосный доступ и аутентификация	PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, IGMP/MLD, IPv6 автонастройка, 802.1x, Bonded GRE и LAG, контроль сессий, контроль полосы пропускания, асимметрическая маршрутизация через QT; ТРЕБУЕТ: пакет IxNetwork Basic с кодом 930-2201
Центры обработки данных (Data Center Ethernet)	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPvng, BFD, EVPN, VXLAN, GENEVE, OVSDB, DCBX, FCoE, FabricPath, SPBM, VEPAR, TRILL, FCoE QT, IxCloudPerf QT, RFC7747 BGP Convergence QT, LACP/протокол через LAG; ТРЕБУЕТ: пакет IxNetwork Basic с кодом 930-2201

Поддержка приложений AresONE T400GP-4P-QDD

IxExplorer: генерация, захват и анализ трафика уровней 1–3 на скорости линии с функцией прямой коррекции ошибок (FEC) и инъекцией ошибок, статистикой по линиям PCS Tx/Rx и возможностью формирования отчётов.
IxNetwork: генерация трафика на скорости линии с моделированием сервисов, обеспечивающим реалистичный и динамически управляемый трафик пользовательского уровня. IxNetwork предлагает лучшее в отрасли решение для функционального и производительного тестирования посредством комплексной эмуляции маршрутизации, коммутации, MPLS, IP-мультикаста, широкополосного доступа, аутентификации, операторского Ethernet и протоколов ЦОД.
IxSuiteStore: комплект для тестирования трансиверов и PCS для 400GE, предназначенный для функциональной валидации линий PCS по параметрам BER, распределению битовых ошибок FEC с инъекцией ошибок и стабильности канала в соответствии со спецификацией IEEE 802.3bs KP4 FEC (только на скорости 400GE).
Tcl API: разработка пользовательских скриптов для тестирования уровней 1–3.

Информация для заказа

944-1178
Ixia, AresONE T400GP-4P-QDD — 4-портовая высокопроизводительная фиксированная система шасси 400GE с физическими интерфейсами QSFP-DD 400GE и поддержкой уровней 1–3 (L1–L3) (944-1178). Включает установку последней производственной версии программного обеспечения IxOS. Комплект поставки включает по 3 кабеля питания 100–125 В~ для работы в Северной Америке.
ПРИМЕЧАНИЕ: для работы от 200–240 В~ закажите (бесплатно) комплект кабелей питания AresONE 200–240VAC Power Cord Kit для моделей фиксированных шасси QSFP-DD (942-0110).
944-1179
IXIA, AresONE T400GP-2P-QDD — 2-портовое включение в AresONE T400GP-4P-QDD (944-1178). Включает физические интерфейсы QSFP-DD 400GE и поддержку L1–L3 (944-1179), установку последней производственной версии IxOS, а также по 3 кабеля питания 100–125 В~ для Северной Америки.

Опция кабелей питания 200–240 В~

942-0110
Комплект кабелей питания Ixia AresONE 200–240VAC включает:
– 2 кабеля C13–6-20P длиной 2,4 м
– 2 кабеля C13–L6-20P длиной 3 м
Поддерживаются наиболее распространённые типы розеток на 200–240 В~. Для питания фиксированного шасси AresONE требуются два кабеля каждого типа.
Совместимы со всеми системами AresONE-S QSFP-DD, AresONE High Performance QSFP-DD и AresONE QSFP-DD..
Питание: требуется 2 источника при 200–240 В~ с потреблением 7 А на каждый.

Опции fan-out (разветвителей)

905-1044
Опция разветвления QSFP-DD для 8- и 4-портовых моделей T400GD/T400GDR/T400GP:
– 2×200GE, 4×100GE, 8×50GE
Установка на заводе. Требуется одна опция на каждую систему фиксированного шасси. Поддержка полной и пониженной производительности.

905-1095
Аналогичная опция FIELD UPGRADE (для установки пользователем на месте).

905-1097
Полевое обновление UPG-T400GP-2P-to-T400GP-4P: обновление модели T400GP-2P-QDD (944-1179) до 4-портовой версии T400GP-4P-QDD (944-1178).

Опции расширенного анализа гистограммы Rx-глаза

905-1067
Фабричная установка опции Advanced Rx Eye Histogram Analysis Option для AresONE QSFP-DD. Поддерживается всеми фиксированными шасси AresONE 400GE.

905-1068
FIELD UPGRADE версия той же опции.

Опции MACsec

905-1061
MACsec Enablement (фабричная установка) для модели AresONE T400GP-4P-QDD (944-1178).
Поддерживает MACsec на портах 100GE.

ТРЕБУЕТ:
– 905-1044 (фан-аут)
– 930-2207 (тестовый пакет шифрования IxNetwork)

905-1062
FIELD UPGRADE версия этой опции.

Программные пакеты IxNetwork только для AresONE

930-2200
Полный пакет IxNetwork All Inclusive для AresONE.
Исключает: 930-3461, 930-2207 и любые отдельные опции или тесты IxSuiteStore.

930-2201
Базовый пакет IxNetwork Basic для AresONE.
Содержит: IxNetwork Base, RFC2544/2889/3918 QuickTest
Рекомендуется для продуктов AresONE 400GE.

930-2202 — 930-2206
Дополнительные модули:

930-2202 — Routing, Switching, Carrier Ethernet
930-2203 — MPLS и VPN
930-2204 — SDN
930-2205 — Data Center
930-2206 — Broadband + аутентификация
ТРЕБУЮТ: 930-2201

930-2207
Пакет шифрования IxNetwork Encryption Test.
Включает: эмуляция MACsec
ТРЕБУЕТ: 930-2201
Рекомендуется вместе с: 930-3461 AppLibrary Slot Bundle и Layer 4–7 Performance Test

Программная опция IxSuiteStore

930-6001
Опциональный набор тестов IxSuiteStore: функциональная проверка линий PCS, BER, распределение ошибок FEC (KP4), стабильность канала.
Поддерживает скорость 400GE.
Совместим с платформами на базе QSFP-DD 400GE (в т.ч. 944-1152, 944-1170 и др.)

Пассивные медные кабели point-to-point

QSFP-DD-1M-CBL / -2M-CBL / -2.5M-CBL
400GE 400GBASE-R пассивные кабели прямого подключения (DAC):
– 1 м (942-0106), 2 м (942-0109), 2,5 м (942-0108)
Совместимы со всеми моделями фиксированных шасси AresONE QSFP-DD
Поддерживают сигналы PAM4 и NRZ

Пассивные медные fan-out кабели

QSFPDD4XQ56-1.5M-CBL
QSFP-DD на 4×QSFP56, 400GBASE-R, длина 1,5 м (942-0140)

QSFPDD2XQ56-2.5M-CBL
QSFP-DD на 2×QSFP-DD, 400GBASE-R, длина 2,5 м (942-0141)

QSFPDD8XQ56-1.5M-CBL
QSFP-DD на 8×SFP56, 400GBASE-R, длина 1,5 м (942-0142)

Все fan-out кабели:
– Совместимы с шасси AresONE QSFP-DD
– Поддерживают сигналы PAM4 и NRZ
– См. руководство по оптике и кабелям 400GE для соответствия скоростям Ethernet.

Активный электрический fan-out кабель

QSFPDD-4XQ28-AEC-CBL
Ixia, активный электрический fan-out кабель QSFP-DD-to-4×QSFP28 400GBASE-R (AEC) для преобразования одного порта 400GE в 4×100GE. Длина — 3 метра (942-0139).
Кабель совместим со всеми фиксированными шасси AresONE QSFP-DD.
Преобразует сигнал PAM4 400GE в сигнал NRZ 100GE.

Оптические трансиверы

QSFP-DD-DR4-XCVR
Оптический модуль QSFP-DD 400GE 400GBASE-DR4, SMF (одномодовое волокно), 1310 нм, дальность 500 м (948-0050).
Совместим со всеми шасси AresONE QSFP-DD. Поддерживает выход PAM4.

QSFP28-DR1-XCVR
Оптический модуль QSFP28 100GE 100GBASE-DR1, SMF, 1310 нм, дальность 500 м (948-0055).
Совместим с QSFP28-интерфейсами.
Преобразует оптический PAM4 сигнал в электрический NRZ.
Используется с модулем QSFP-DD-DR4-XCVR (948-0050) и кабелем QSFP-DD-DR4-CBL MT-to-4×100GE LC волокно (942-0138) для fan-out приложений 4×100GE.

QSFP-DD-FR4-XCVR
Оптический модуль QSFP-DD 400GE 400GBASE-FR4, SMF, 1310 нм, дальность 2 км (948-0052).
Совместим со всеми шасси AresONE QSFP-DD. Поддерживает PAM4.

QSFP-DD-LR4-XCVR
Оптический модуль QSFP-DD 400GE 400GBASE-LR4, SMF, 1310 нм, дальность 10 км (948-0054).
Совместим с шасси AresONE QSFP-DD. Поддерживает PAM4.

QSFP-DD-SR8-XCVR
Оптический модуль QSFP-DD 400GE 400GBASE-SR8, MMF (многомодовое волокно), 850 нм, дальность 100 м (948-0051).
Совместим со всеми фиксированными шасси AresONE QSFP-DD. Поддерживает PAM4.

Оптические point-to-point кабели

QSFP-DD-MPO16-CBL
Кабель MT-to-MT, MPO16, OM4, MMF, APC, длина 2 м (942-0124). Предназначен для трансивера QSFP-DD-SR8-XCVR (948-0051).
Совместим с режимами fan-out: 1×400GE, 2×200GE, 4×100GE, 8×50GE от физического порта QSFP-DD с трансивером QSFP-DD-SR8-XCVR.

Оптические fan-out кабели

QSFP-DD-DR4-CBL
Кабель MT-to-4×100GE LC, SMF, длина 3 м, fan-out для 4×100GE (942-0138).
Требуется трансивер QSFP-DD-DR4-XCVR, 1310 нм, SMF, дальность 500 м (948-0050).

QSFP-DD-SR8-CBL
Кабель MT-to-8×50GE LC, OM4 MMF, MPO16, APC, длина 2 м, fan-out для 8×50GE (942-0125).
Требуется трансивер QSFP-DD-SR8-XCVR, 850 нм, MMF, дальность 100 м (948-0051).

Показать большеменьше
