ОСЦ7 AXIe-1 Информтест Осциллограф цифровой

Подобрать мебель для оборудования

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Подобрать мебель для оборудования

Описание

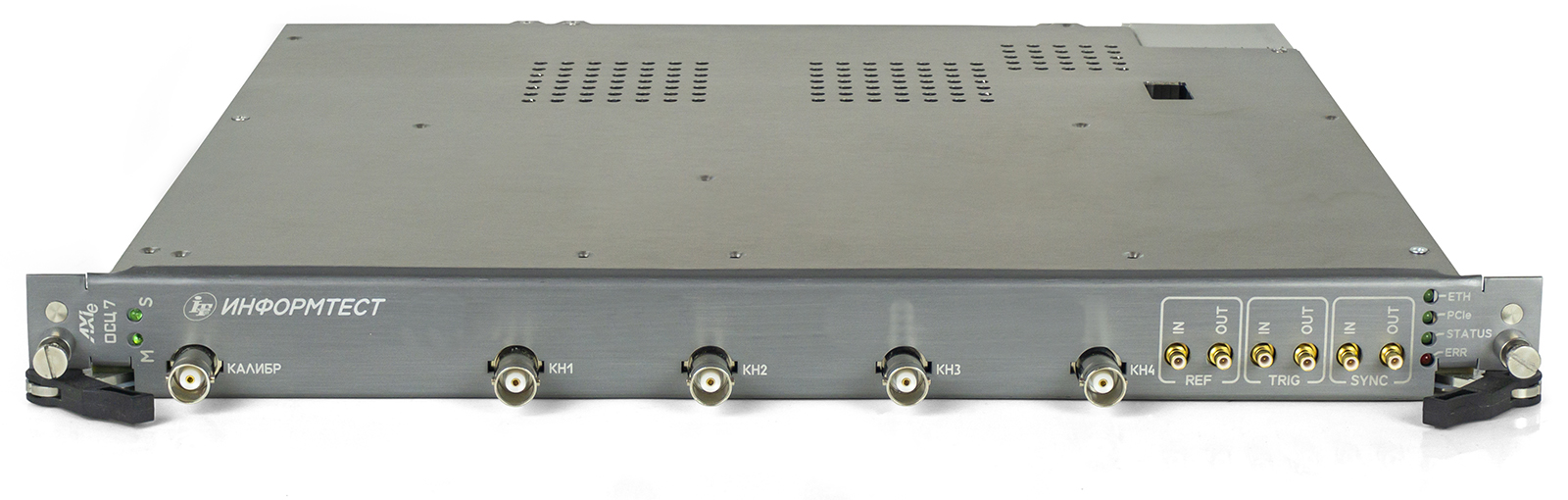

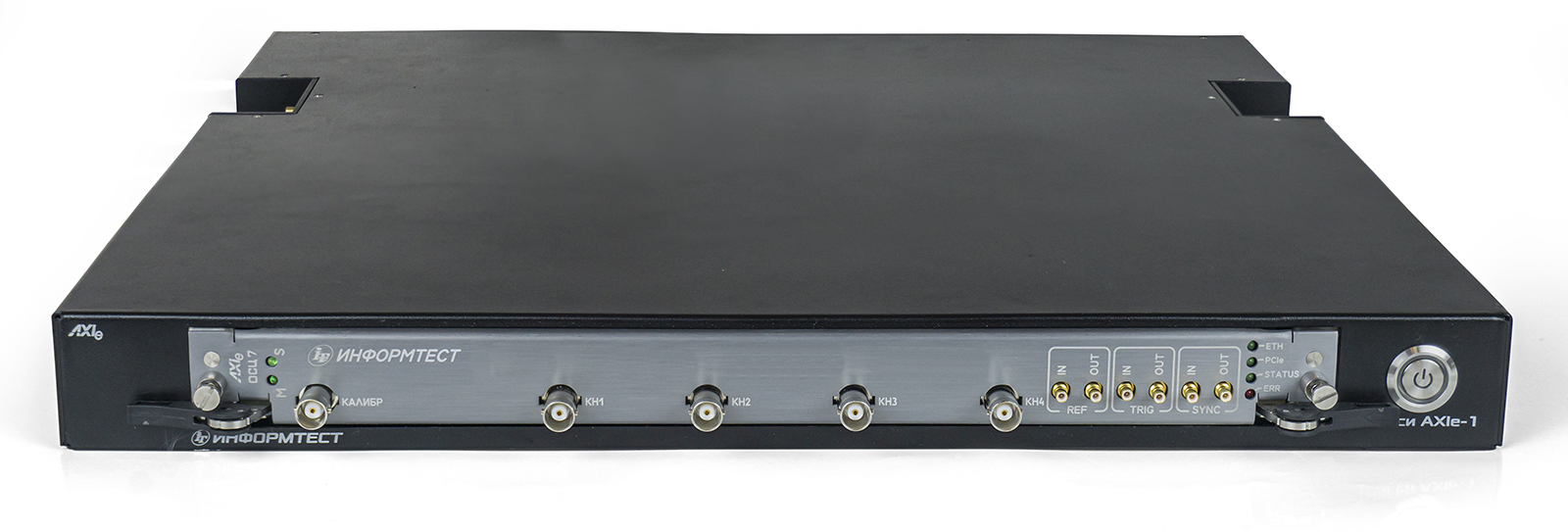

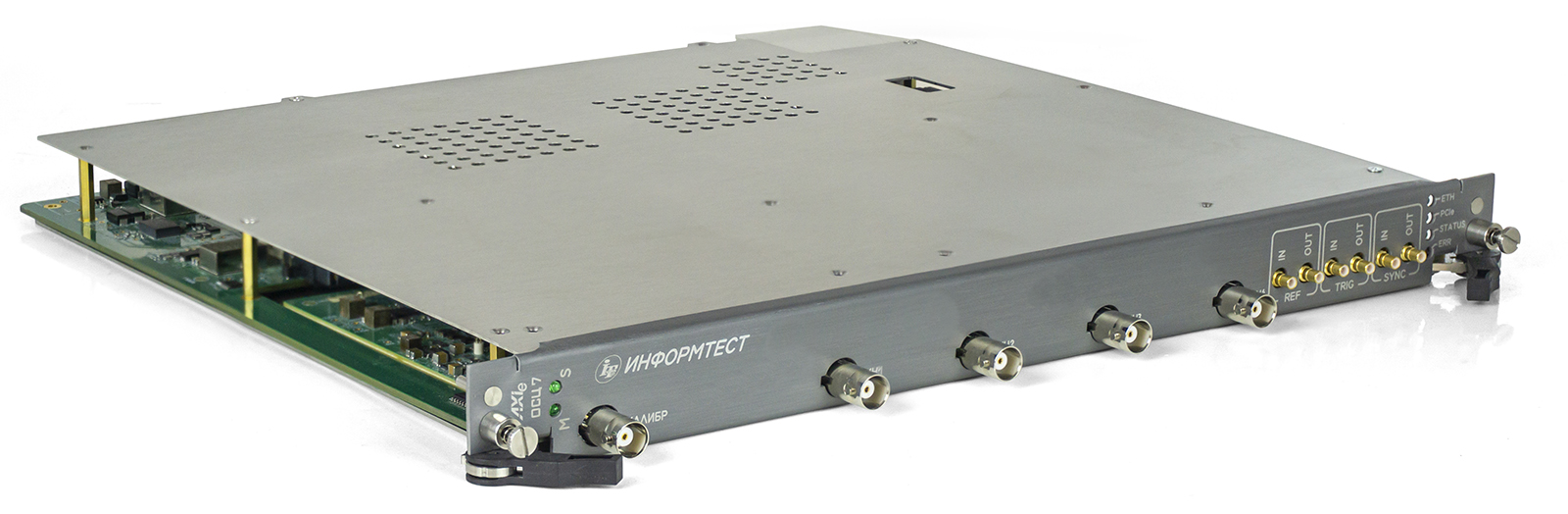

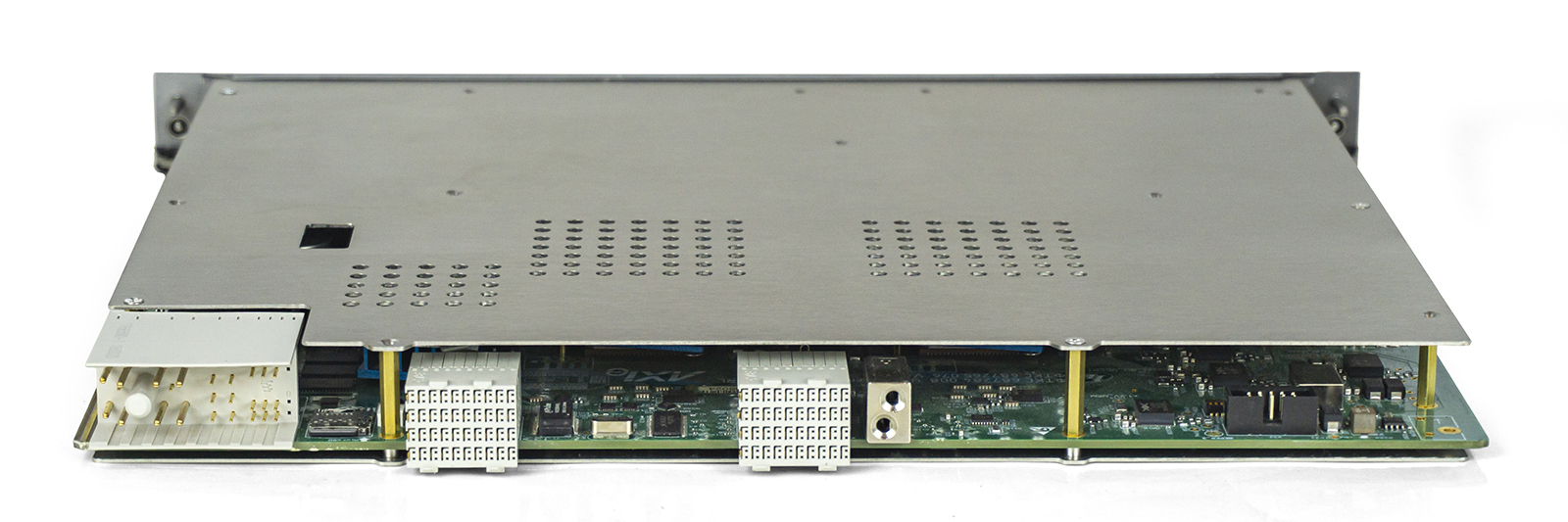

Осциллограф цифровой ОСЦ7 AXIe-1 Информтест предназначен для работы в составе контрольно-измерительных комплексов и служит для измерения мгновенных значений напряжения и временных параметров – длительности импульсов, времени нарастания, разности фаз сигналов. Осциллограф выполнен в виде стандартного модуля AXIe-1.

Технические характеристики осциллографа в формате AXIe-1 ОСЦ7 Информтест:

Канал вертикального отклонения
Количество аналоговых каналов: 4	Входные соединители: BNC (розетка)
Входной импеданс: 50 Ом, 1 МОм	Погрешность установки импеданса, 1 МОм - для всех диапазонов: ± 1 % 50 Ом - для диапазонов: «± 50 мВ», «± 100 мВ», «± 250 мВ», «± 500 мВ», «± 1 В», «± 2,5 В» и «± 5 В»: ± 2 %
Полоса пропускания (-3дБ), не менее при входном сопротивлении 50 Ом: 800 МГц при входном сопротивлении 1 МОм: 300 МГц
Диапазоны измеряемого напряжения: от -0,05 до 0,05 В от -0,10 до 0,10 В от -0,25 до 0,25 В от -0,50 до 0,50 В от -1,00 до 1,00 В от -2,50 до 2,50 В от -5,00 до 5,00 В от -10,00 до 10,00 В от -20,00 до 20,00 В от -50,00 до 50,00 В	Пределы, приведенной к значению верхней границы диапазона, допускаемой погрешности: ± 1,5 %
	Максимальное неразрушающее напряжение, при времени непрерывного воздействия, не превышающем 1 мин, не более: при входном сопротивлении 50 Ом: ± 7,5 В при входном сопротивлении 1 МОм: ± 100 В
Установка напряжения смещения, в пределах диапазона измерения: ± 50 мВ с шагом 100 мкВ ± 100 мВ с шагом 200 мкВ ± 250 мВ с шагом 500 мкВ ± 500 мВ с шагом 1 мВ ± 1 В с шагом 2 мВ ± 2,5 В с шагом 5 мВ ± 5 В с шагом 10 мВ ± 10 В с шагом 20 мВ ± 25 В с шагом 50 мВ ± 50 В с шагом 100 мВ	Режимы входов каналов по постоянному: открытый (DC) закрытый (AC)
	Время нарастания: при установленном входном сопротивлении 50 Ом: 0,65 нс при установленном входном сопротивление 1 МОм: 1,8 нс
	Разрешение АЦП: 8 бит
Канал горизонтального отклонения
Частоты дискретизации, на каждый канал, выборок/с: 5 Готсчетов/с (2-канальный режим); 2,5; 1,25 Готсчетов/с; 500; 250; 125; 50; 25;10; 5; 2.5; 1 Мотсчетов/с; 500; 250; 100; 50; 25; 10; 5; 2.5; 1 Котсчет/с 500; 250; 100; 50; 25; 10 отсчетов/с	Память, на каждый канал: 1 Готсчетов/с
Синхронизация Опорная частота (внешний источник)
Частота сигнала внешний вход 10 МГц или 100 МГц сигнал CLK100 AXIe-1 (100 МГц)	Амплитуда сигнала от 0,5 до 2,5 В
Форма сигнала: импульсная, TTL +3,3 В	Порог срабатывания от 1 до 1,2 В
Входной импеданс: 50 Ом	Входной разъем: SMB (вилка)
Опорная частота (внутренний источник)
Частота сигнала: 10 МГц	Нестабильность опорной частоты: не более 2,5×10-6
Выход опорной частоты
Частота сигнала: 10 МГц или 100 МГц	Форма сигнала: прямоугольные импульсы
Выходное напряжение высокого уровня: не менее 2,4 В	Выходное напряжение низкого уровня: не более 0,6 В
Выходной разъем: SMB (вилка)

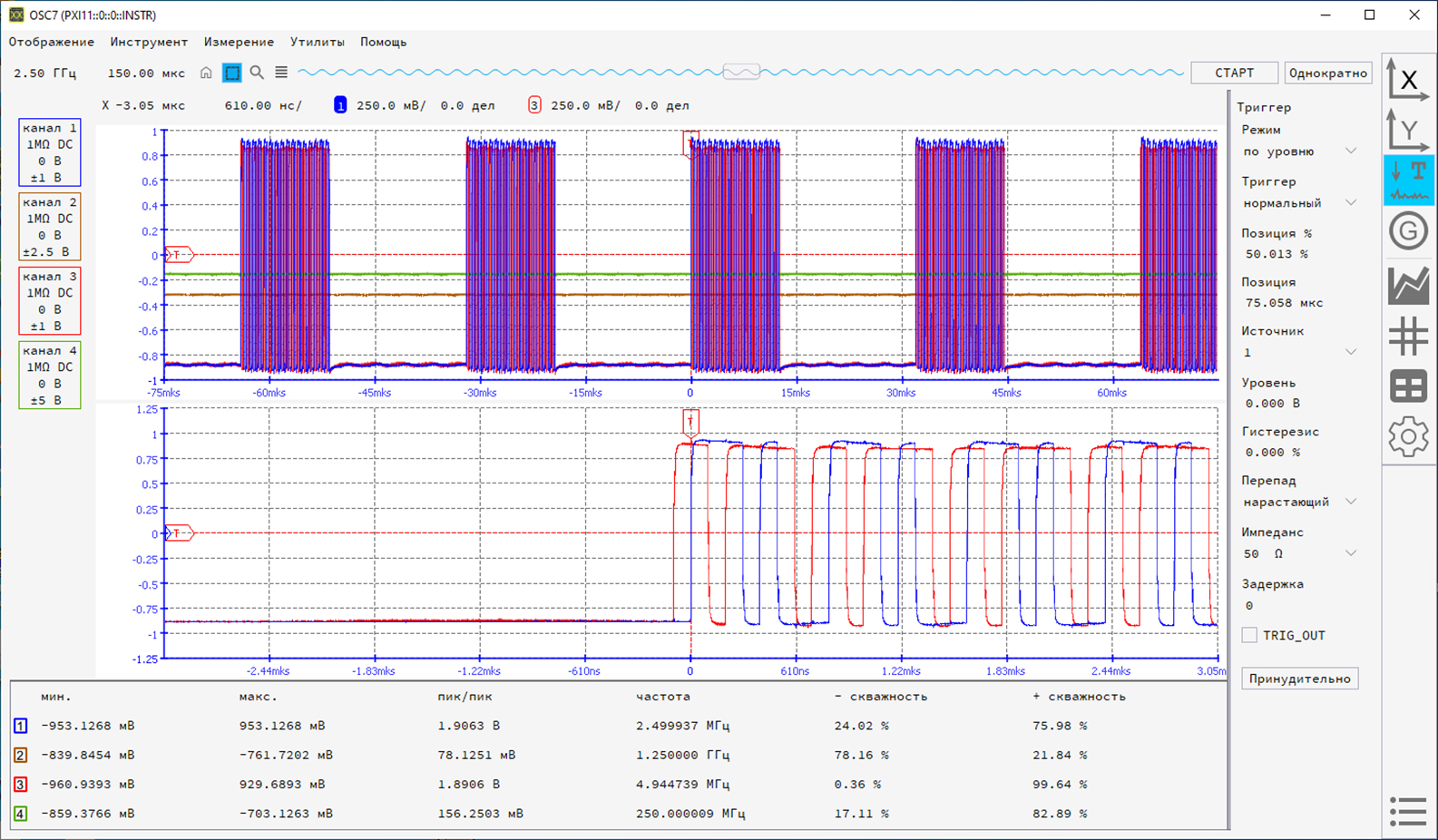

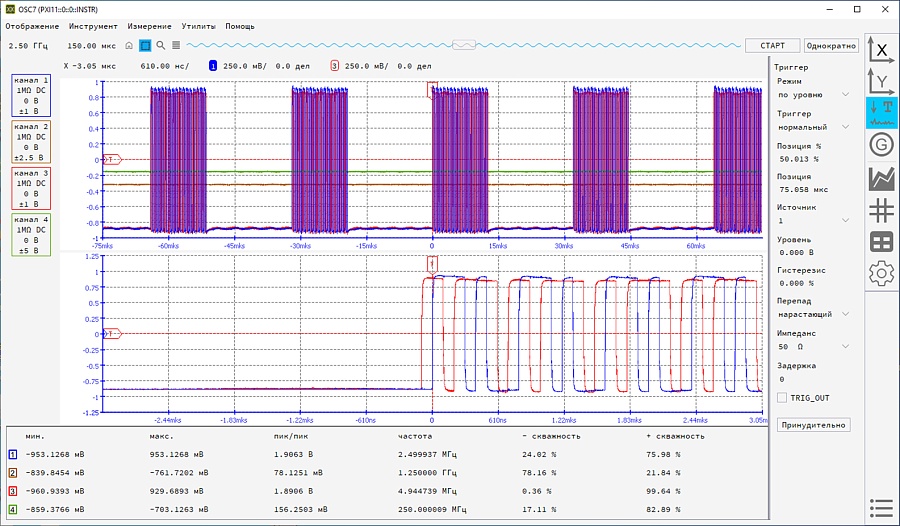

Режимы запуска (триггер)
Режимы запуска программный – по команде программы внутренний – достижение входным сигналом установленного порога запуска на входе одного, предварительно выбранного канала внешний – наличие запускающего сигнала на соединителе «ЗАПУСК ВХ» на лицевой панели модуля; системный – наличие запускающего сигнала на выбранной линии TRIG [11..0] шасси AXIe-1	Входной импеданс внешних входов запуска: 50 Ом или 10 кОм
	Тип внешнего сигнала запуска: цифровой, TTL + 3,3 В
	Порог переключения: от +1 до +1,2 В
Захват данных
Режим захвата данных: покадровый	Количество кадров:от 1 до 1024
Требования по питанию
Напряжение питания: -48 ± 4 В	Потребляемая мощность:72 Вт
Физические габариты
Габаритные размеры (д × ш × в): 330,4 мм × 350 мм × 30 мм	Вес: 3,5 кг

подробнее свернуть

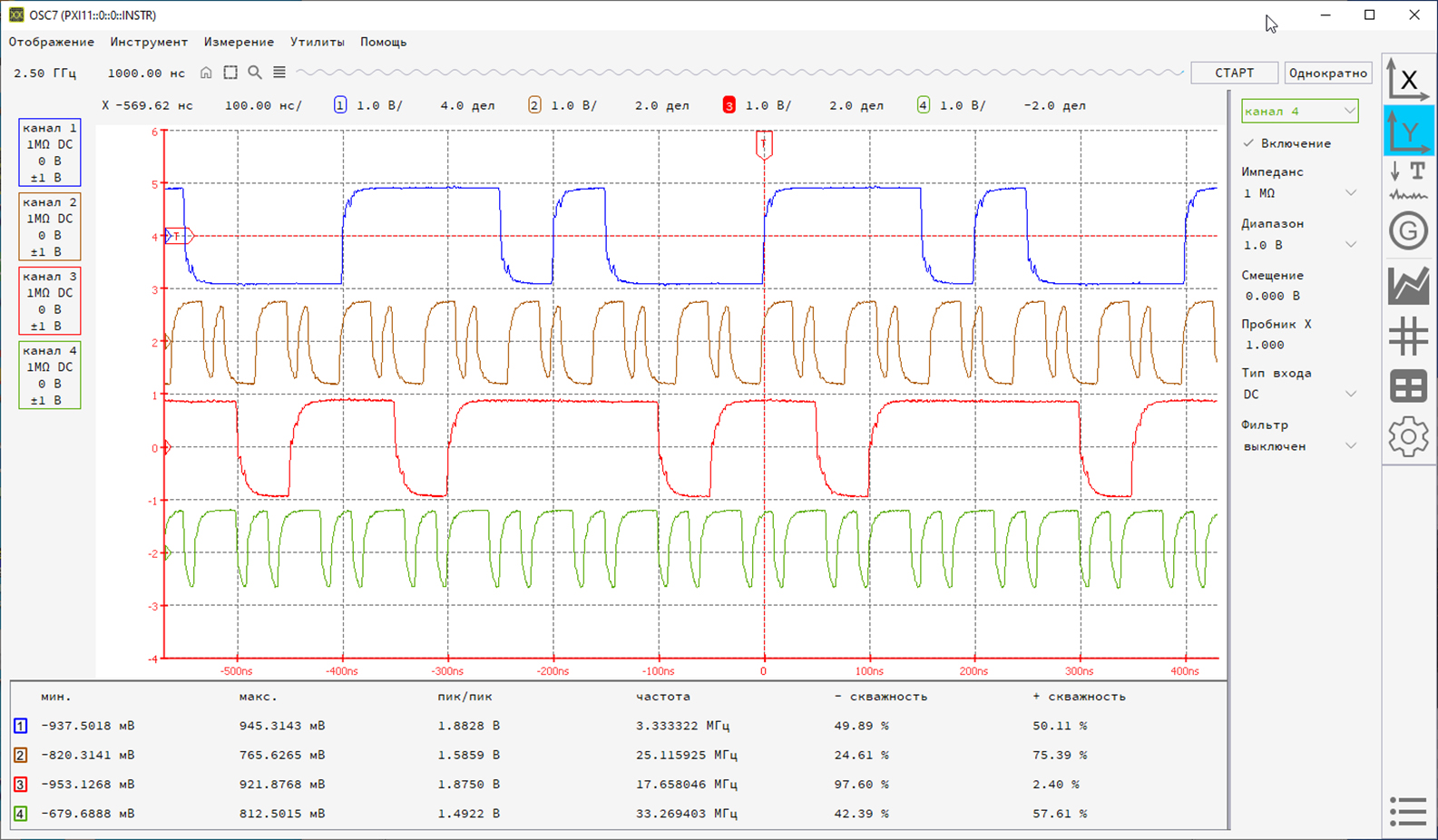

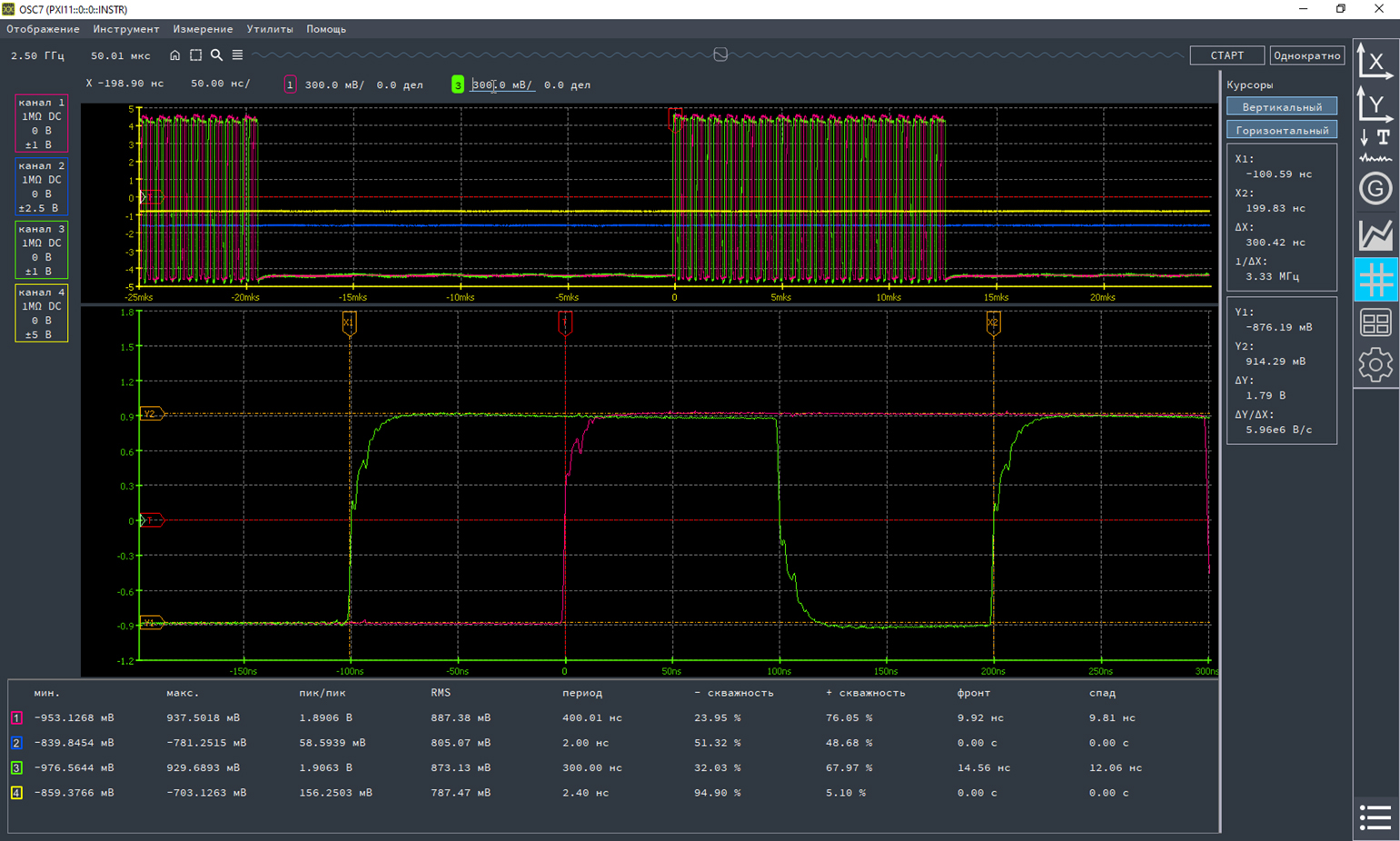

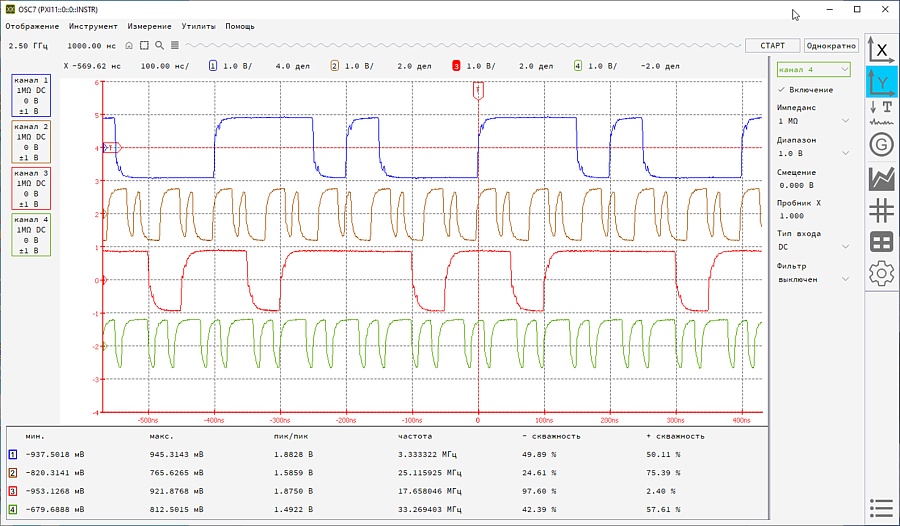

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
