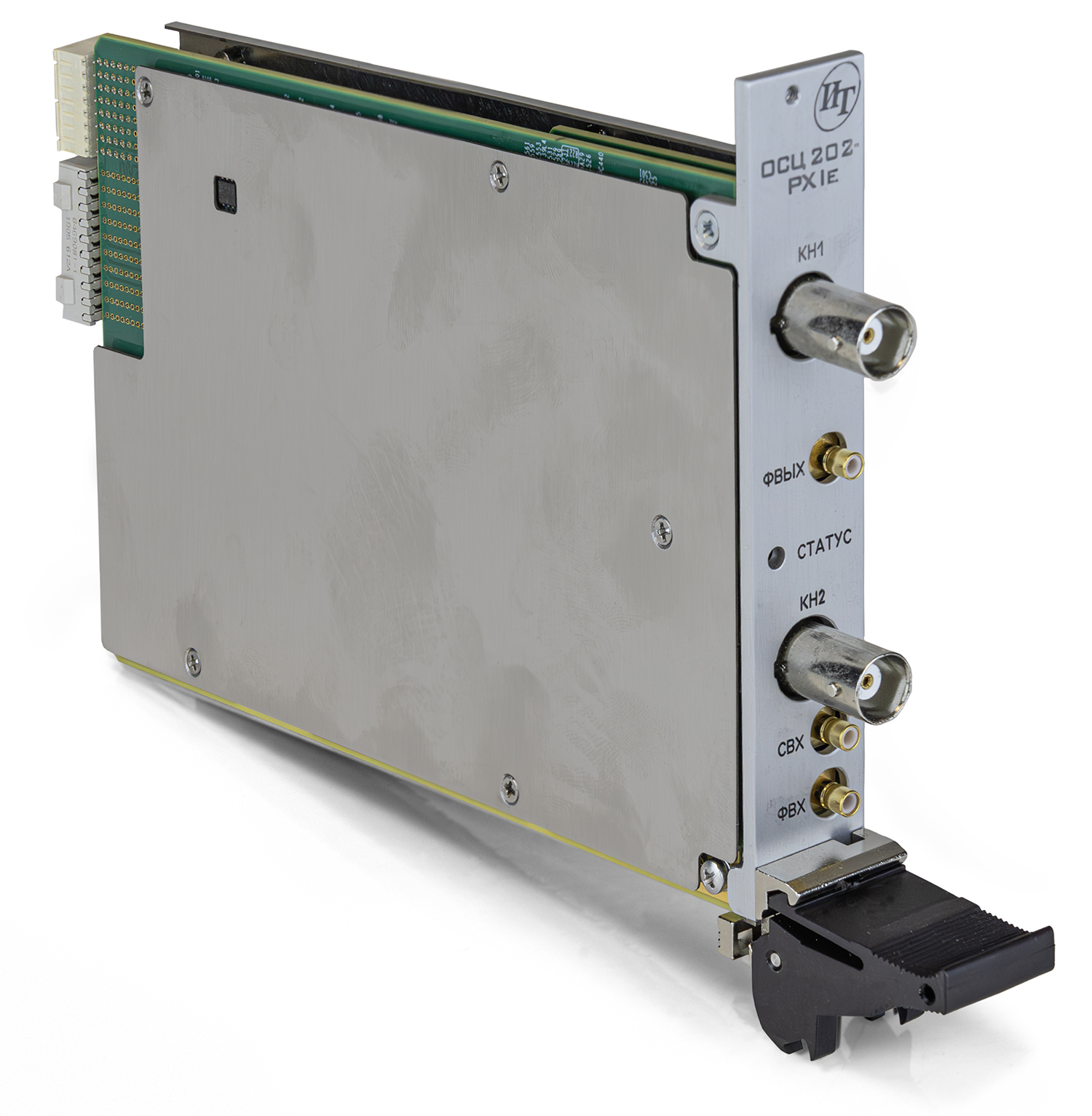

ОСЦ202-PXIe Информтест Осциллограф цифровой

Количество измерительных каналов: 2. Параметры АЦП: 2 канала АЦП, разрядность 12 бит. Интерфейс управления и чтения данных: PCIe x4 Gen2. Модульный осциллограф в формате PXIe Информтест.

Цифровой осциллограф ОСЦ202-PXIe Информтест предназначен для работы в составе контрольно-измерительных комплексов и служит для измерения мгновенных значений напряжения, длительности импульсов, времени нарастания фронта, разности фаз сигналов. Осциллограф выполнен в виде 1-слотового модуля PXIe.

Программное обеспечение:

Тип драйвера: IVI-совместимый. Поддерживаемые на уровне драйвера математические функции работы с сигналами:

Вычисление параметров сигналов: период, частота, длительность положительного импульса, длительность фронта, длительность спада, максимум, минимум, размах, среднее значение, среднеквадратичное значение, среднеквадратичное значение за период, скважность, фаза, задержка между сигналами на каналах.
Математические функции работы с сигналами: сложение, вычитание, умножение, БПФ.
Усреднение произвольного количества осциллограмм.
Реализация следящего курсора - для заданного X возвращается Y, для заданного Y возвращается массив X.
Реализация функции наложения маски на сигнал. Маска задаётся эталонным сигналом в виде массива точек и значениями максимального отклонения от эталона по осям X и Y. Если проверяемый сигнал полностью принадлежит маске, возвращается true.

Технические характеристики осциллографа в формате PXIe ОСЦ202 Информтест:

Количество измерительных каналов: 2	Интерфейс управления и чтения данных: PCIe x4 Gen2
Параметры АЦП: разрядность: 12 бит; максимальная частота дискретизации 2500 Мотсчетов/с (1-канальный режим), 1250 Мотсчетов/с (2-канальный режим); количество каналов АЦП: 2	Количество внешних входов запуска с регулируемым уровнем: 1
	Объем встроенной памяти DDR3: 512 Мотсчетов (1024 Мбайт)
Каналы и входы модуля: 2 осциллографических входа канала («КН», BNC). Входное сопротивление: 50 Ом/1 Мом; 1 аналоговый вход запуска («СВХ», SMB), Uвх = ± 5 В макс. Входное сопротивление: 50 Ом/ 1 МОм; 1 функциональный выход запуска («ФВЫХ», SMB), совмещенный с выходом калибровочного генератора и выходом опорной частоты; 1 функциональный вход опорной частоты («ФВХ», SMB), совмещенный с цифровым входом сигнала запуска	Установка частоты дискретизации, из ряда значений: 2500 (1-канальный режим); 1250; 625; 312,5; 250; 125; 50; 25; 10; 5; 2.5; 1 Мотсчетов/с; 500; 250; 100; 50; 25; 10; 5; 2,5; 1 Котсчет/с; 500, 250, 100, 50, 25, 10 отсчетов/с
	Гальваническая развязка каналов: отсутствует
	Полоса по уровню -3 дБ: не менее 1000 МГц
	Подключаемый фильтр для ограничения полосы: 500 МГц
Подключаемая развязка входа канала по постоянному току	Диапазоны каналов: ±0,05; ± 0,1; ±0,25; ±0,5; ±1; ±2,5; ±5; ±10; ±25; ±50 В
Диапазон смещения входов: в пределах диапазона	Источник опорной частоты: внутренний генератор с точностью установки частоты ± 2,5×10-6; внешний 10 МГц; CLK100 PXIe
Источник запуска: по событию на каналах; по событию на входе внешнего запуска; по событию на шине синхронизации PXIe	События запуска: мгновенный (программный); перепад на выбранном источнике запуска: фронт/срез
Режим захвата данных: покадровый. Количество кадров от 1 до 65535
