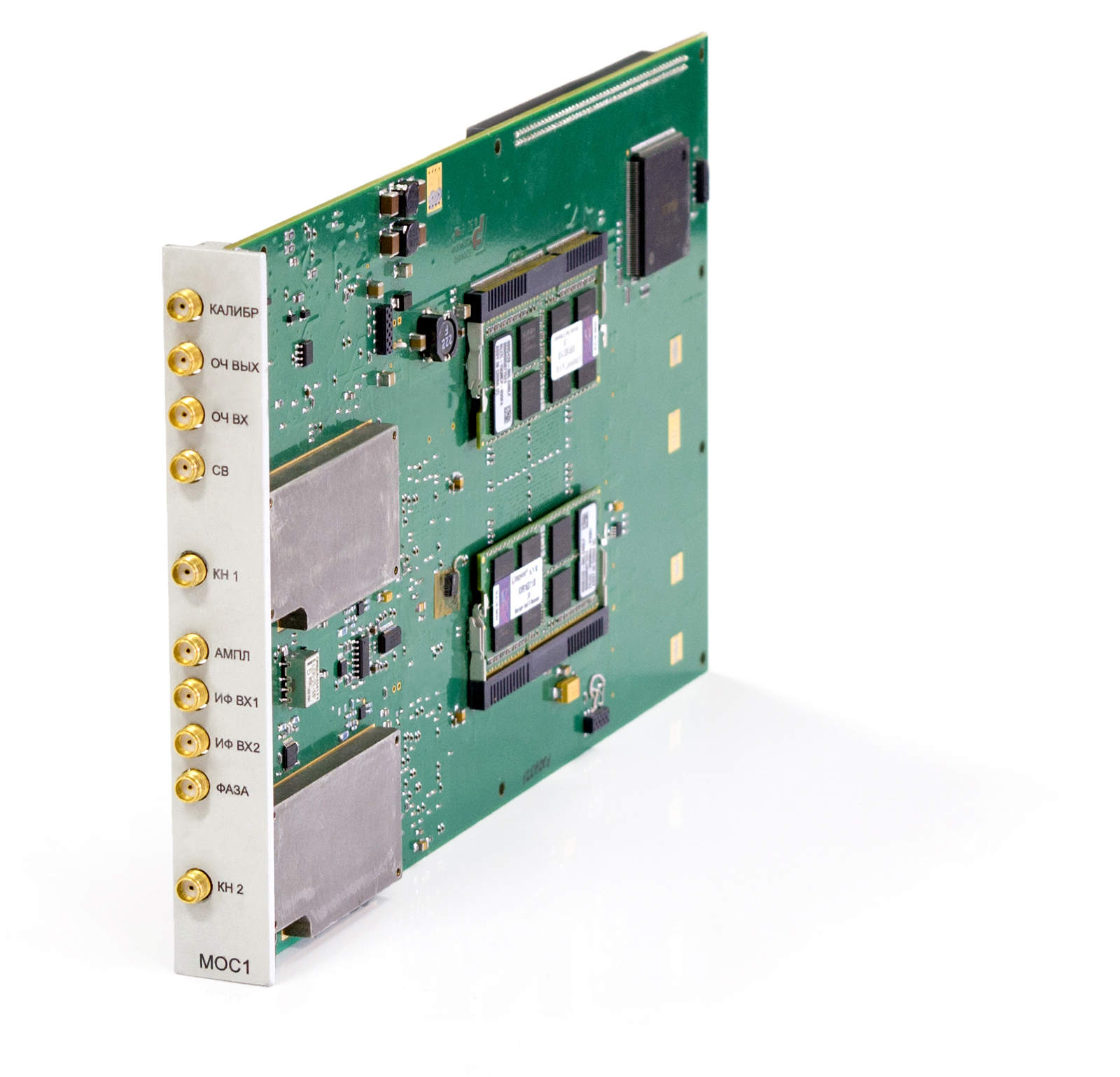

МОС1 Информтест Осциллограф цифровой

Ширина полосы пропускания: 1000 МГц. Диапазон измерения: ± 1 В, ± 0,3 В. АЦП: 12 бит. 2,5 Готсчета/с. 2 Гостчета/канал. Мезонинный модуль Информтест.

Модульный осциллограф МОС1 Информтест предназначен для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения, измерения интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам, измерения величины разности фаз и отношения амплитуд двух сигналов.

МОС1 по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.

МОС1 обеспечивает цифро-аналоговое преобразование мгновенных значений напряжения входных сигналов по двум каналам с заданной частотой дискретизации и запись полученной измерительной информации в установленную на мезонине память.

Технические характеристики цифрового осциллографа МОС1 Информтест:

Ограничение полосы пропускания по каждому каналу при помощи программно подключаемого ФНЧ с верхней границей 470 МГц	Полоса пропускания каждого канала по уровню минус 3 дБ не менее 1000 МГц
Пределы, приведенной к значению верхней границы диапазона, допускаемой погрешности измерений мгновенных значений напряжения по каждому каналу равны ± 0,25 %	Измерение мгновенных значений напряжений по входам каждого канала выполняется в диапазонах: от минус 1 до плюс 1 В (обозначение диапазона «10 дБм»); от минус 0,3 до плюс 0,3 В (обозначение диапазона «0 дБм»)
Максимальное неразрушающее напряжение, подаваемое на входы каналов мезонина при времени непрерывного воздействия, не превышающем 1 минуты, не более ± 7,5 В	Максимальная частота дискретизации на каждом канале при измерении сигнала в режиме реального времени 2,5 Готсчетов/с (период дискретизации 0,4 нс). Минимальная частота дискретизации в режиме реального времени 2384,4 Котсчетов/с
Количество разрядов АЦП: 12	Входное сопротивление каналов равно 50 Ом ± 1 %
Время нарастания не более 500 пс при входном сопротивлении 50 Ом	Динамический диапазон не менее 62 дБ
Параметры измеряемых сигналов: частота входных сигналов - не более 1 ГГц; амплитуда входных сигналов от минус 60 дБм до 0 дБм на нагрузке 50 Ом; диапазон измерения разности фаз от минус 180° до 0°; диапазон измерения отношения амплитуд от минус 25 дБ до плюс 25 дБ	Параметры входа запуска: входное сопротивление постоянному току 50 Ом; размах неразрушающего напряжения от минус 7,5 до плюс 7,5 В; диапазон установки порога переключения от минус 2,0 до плюс 2,0 В с шагом 0,1 В; полоса пропускания - 250 МГц
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов ± 4 дБ	Пределы допускаемой абсолютной погрешности измерений разности фаз сигналов при равных уровнях входных сигналов – ± 12°
Программный выбор следующих источников опорной частоты: внутренний генератор частоты 10 МГц. Относительная погрешность и нестабильность опорной частоты не более 2,5×10-6; внешний генератор, от которого сигнал частоты 10 МГц должен подаваться на соединитель мезонина «ОЧ ВХ»	Параметры входа внешней опорной частоты: режим работы по постоянному току - закрытый; входной импеданс на частоте 10 МГц – (50 ± 1) Ом; размах неразрушающего напряжения не более 6 В
Требования к внешнему сигналу опорной частоты: тип сигнала: синусоида или прямоугольные импульсы; частота сигнала – 10 МГц; амплитуда сигнала – от плюс 0,5 до плюс 2,5 В	Формирование выходного сигнала опорной частоты с параметрами: форма - прямоугольные импульсы со скважностью 2; частота – 10 МГц; выходное напряжение высокого уровня – не менее 2,3 В при токе нагрузки до минус 8 мА; выходное напряжение низкого уровня – не более 0,6 В при токе нагрузки до 8 мА
Габаритные размеры (Д х Ш х В) 266 х 152 х 22 мм	Масса 700 г
