ОСЦ201-PXIe Информтест Осциллограф цифровой

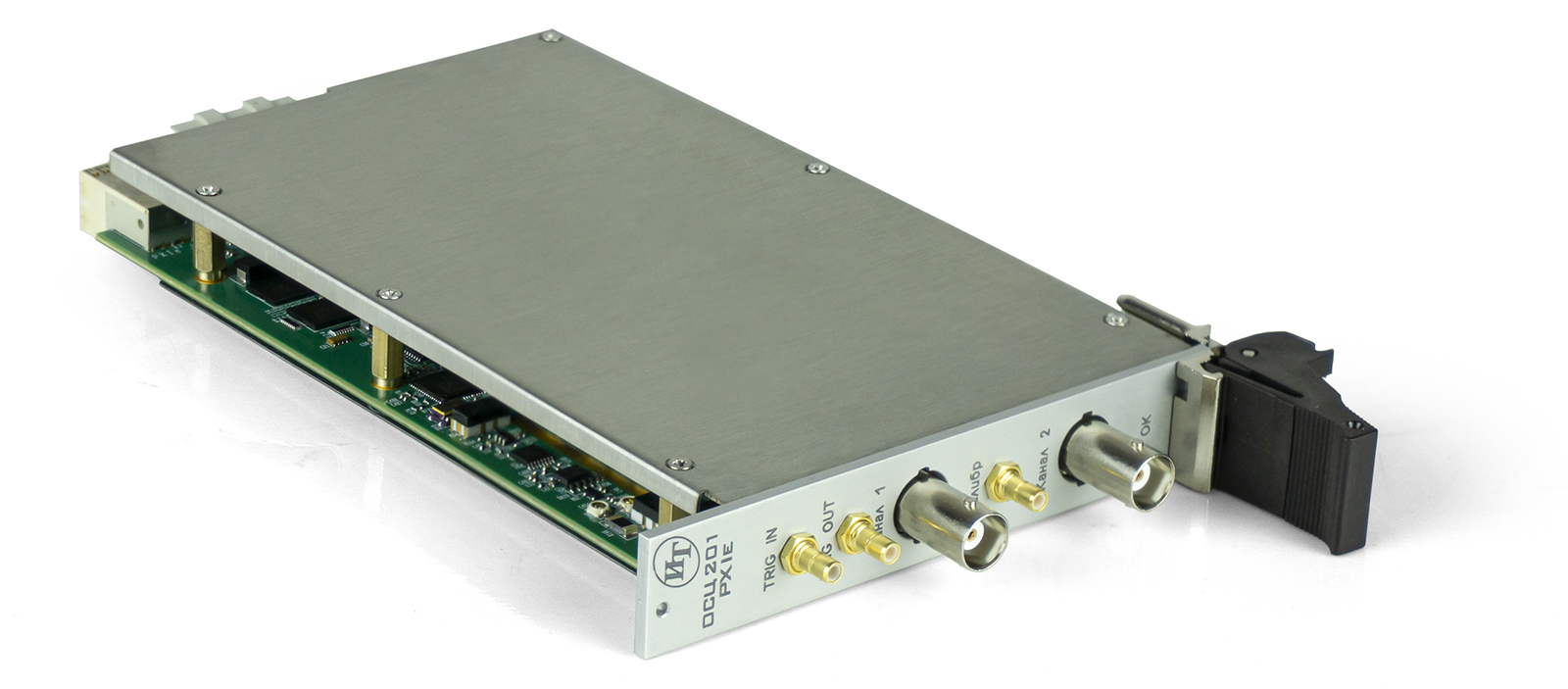

Полоса пропускания: 100 МГц. АЦП: 14 бит. Количество каналов: 2. Максимальная скорость семплирования: 250 Мотсчетов/с. Объем встроенной памяти: 256 Мотсчетов (512 Мбайт). 1-слотовый модульный осциллограф в формате PXIe Информтест.

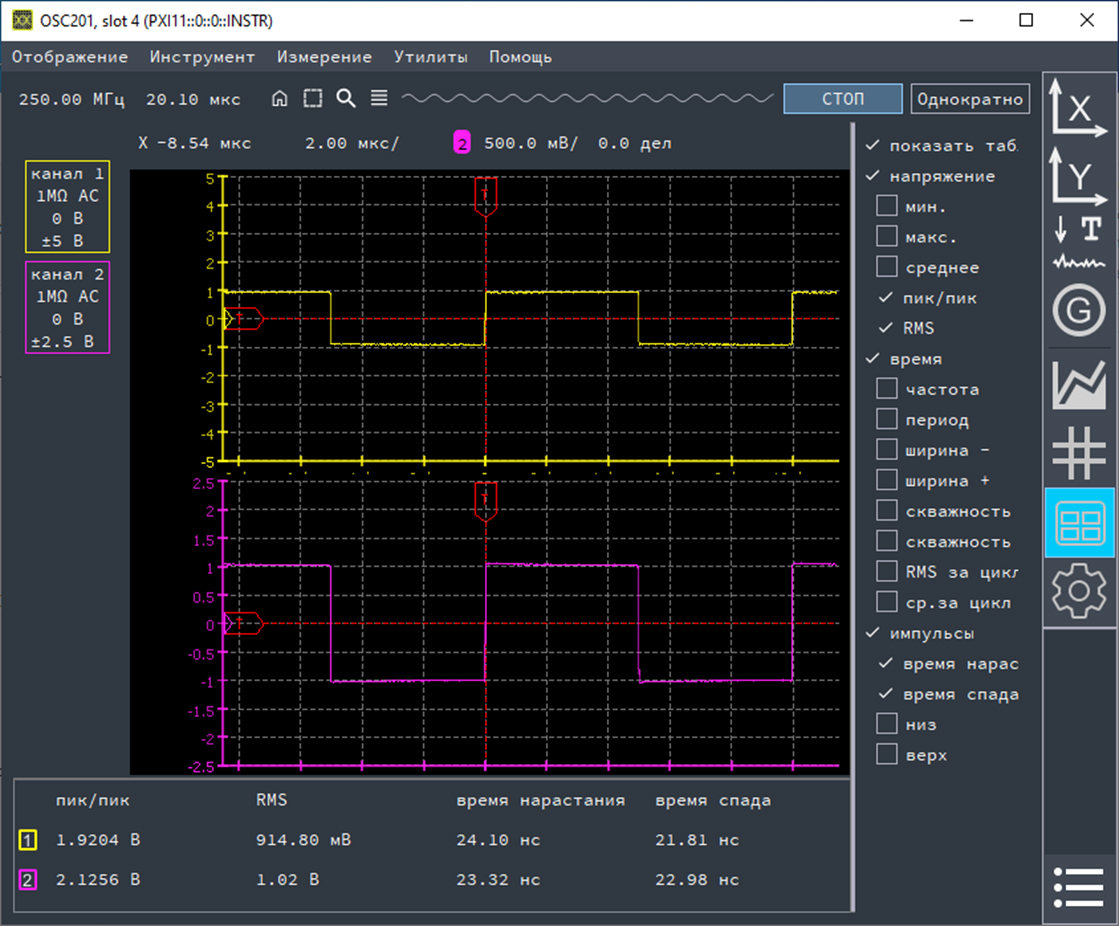

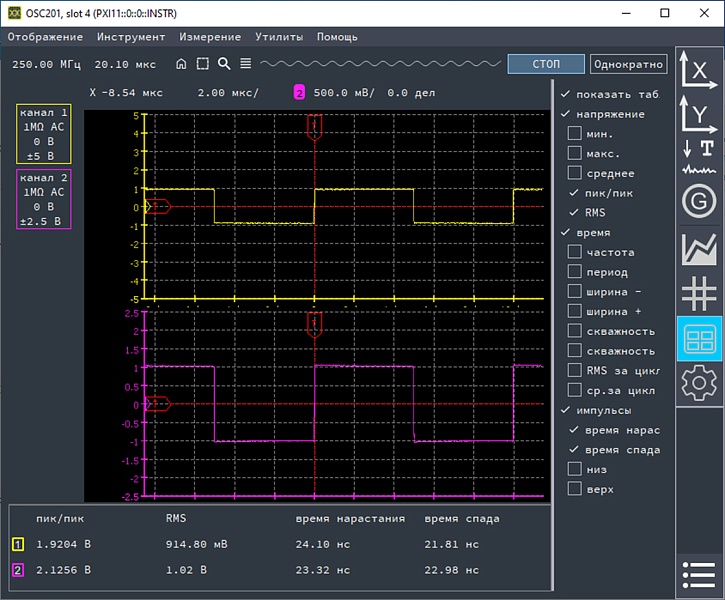

Осциллограф в формате PXIe ОСЦ201 Информтест предназначен для работы в составе контрольно-измерительных комплексов и служит для измерения мгновенных значений напряжения, длительности импульсов, времени нарастания фронта, разности фаз сигналов.

Технические характеристики модульного осциллографа ОСЦ201-PXIe Информтест:

Количество измерительных каналов: 2	Объем встроенной памяти DDR3: 256 Мотсчетов (512 Мбайт)
АЦП: разрядность: 14 бит частота дискретизации на канал: 250 Мотсетов/с количество каналов АЦП: 2	Установка частоты дискретизации в диапазоне от 5 Гц до 250 МГц: 250×106/N, где N – целое число от 1 до 50×106

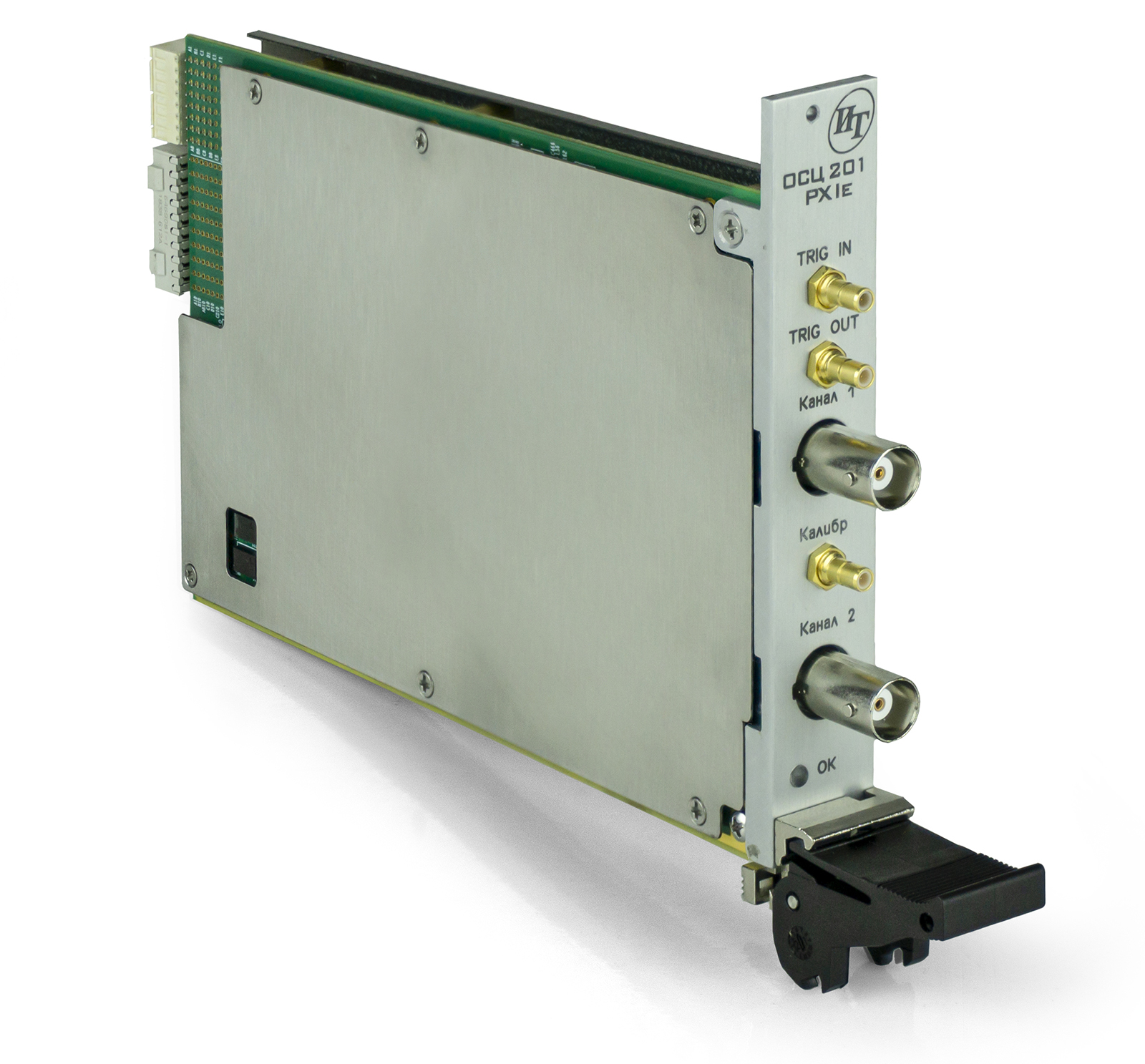

Каналы и входы модуля: 2 входа осциллографических канала (BNC), входное сопротивление: 50 Ом/1 МОм; 1 цифроаналоговый вход запуска (SMB), Uвх = ±5 В макс, входное сопротивление: 50 Ом/ 1 МОм; 1 цифровой выход запуска (SMB)	Гальваническая развязка каналов отсутствует
	Полоса по уровню —3 дБ не менее 100 МГц
	Подключаемый фильтр для ограничения полосы: 20 МГц
	Подключаемая развязка входа канала по постоянному току
Диапазоны по напряжению: ±0,05 В; ±0,1 В; ±0,25 В; ±0,5 В; ±1 В; ±2,5 В; ±5 В; ±10 В; ±25 В; ±50 В; ±100 В	Диапазон смещения входов в пределах диапазона

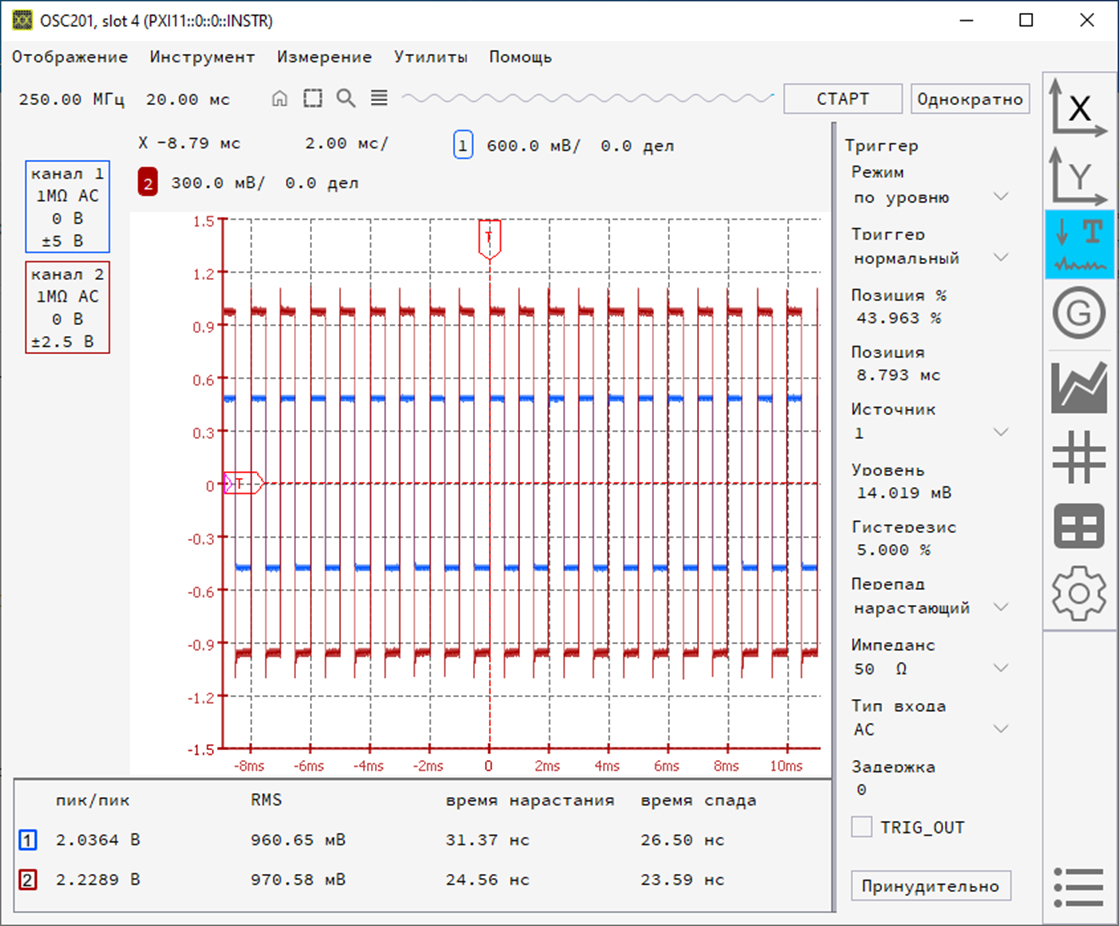

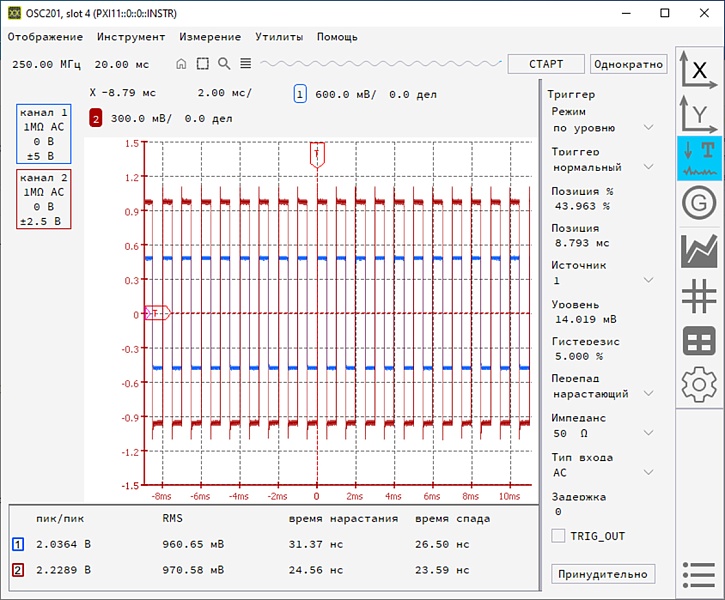

Источник опорной частоты внутренний генератор (погрешность ± 1,28E-6); CLK100 PXIe	Источник запуска: программный; по событию на каналах; по событию на входе внешнего запуска; по событию на шине синхронизации PXIe
Режим захвата данных: покадровый. Количество кадров от 1 до 65535
