МОСЦ6 Информтест Осциллограф

Ширина полосы пропускания: 900 МГц. Диапазон измерения: ± 50 В. АЦП: 8 бит. 2 измерительных канала. Частота семплирования: 5 Гсемплов/с /канал. 1024 Мостчетов/канал RAM. Цифровой осциллограф Информтест.
Внесен в ГРСИ (Госреестр).

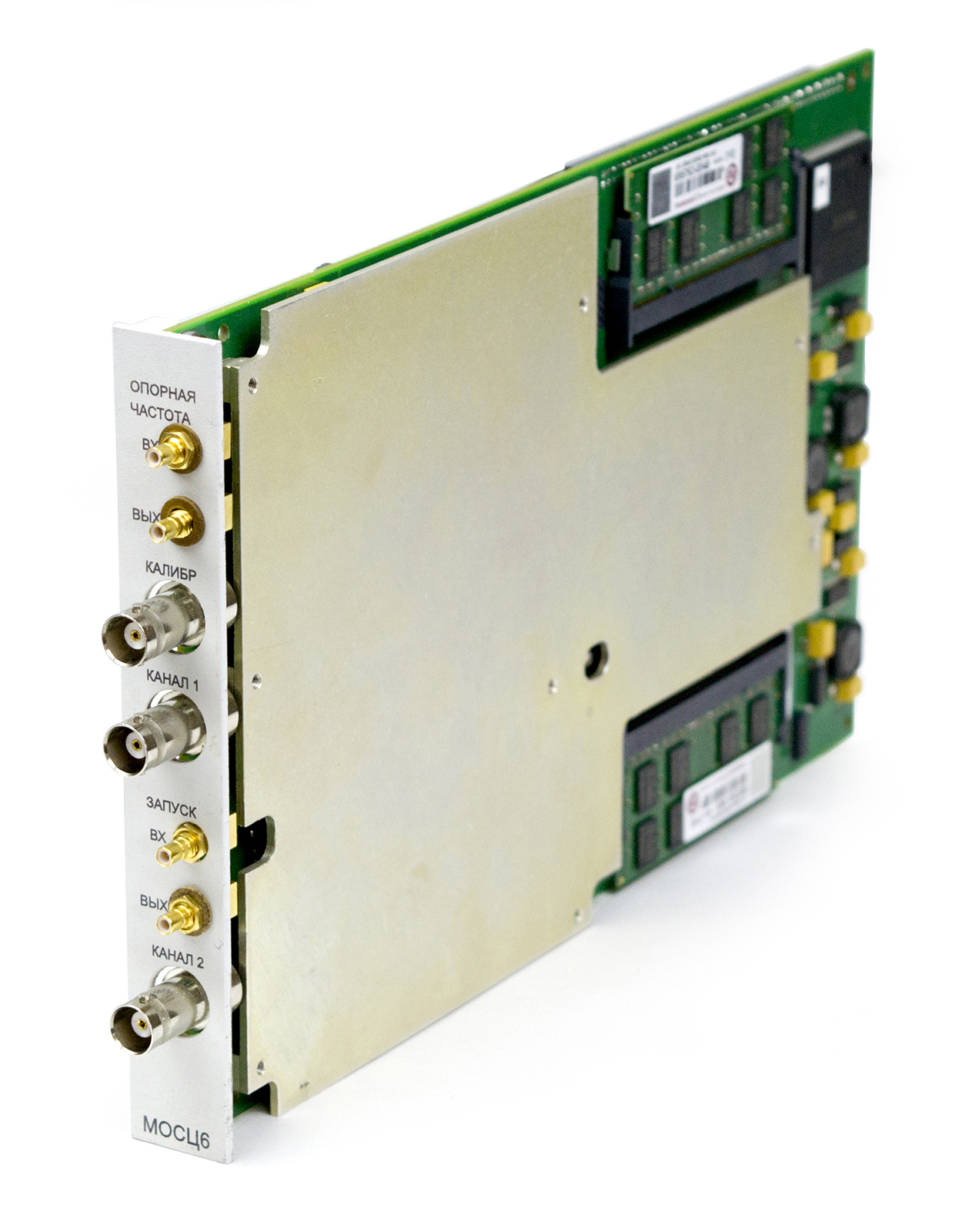

Цифровой осциллограф МОСЦ6 Информтест имеет прямую частоту дискретизации (АЦП 8 бит), 5 Гигасемплов/с на канал . М-модуль МОСЦ6 преднaзнaчен для работы в составе информационных измерительных систем на основе мaгистрaли VXI bus в качестве цифрового осциллографа. М-модуль выполнен в виде мезонина тройной ширины, устанавливается на носитель мезонинов и соединяется с ним по локальной информационной магистрали.

МОСЦ6 предназначен для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения, измерения интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам.

МОСЦ6 по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.

Особенности осциллографа МОСЦ6 Информтест:

Цифро-аналоговое преобразование мгновенных значений напряжения входных сигналов по двум каналам с заданной частотой дискретизации и запись полученной измерительной информации в установленную на мезонине память;
Установка напряжения смещения сигнала для каждого канала, которая выполняется в пределах выбранного диапазона измерений;
Программная установка режимов работы каналов по постоянному току: «открытый» (отсутствие на входе разделительной емкости); «закрытый» (наличие на входе разделительной емкости);
Возможность выбора запуска по фронту или срезу сигнала в режимах внутреннего и внешнего запусков;
Возможность выбора режимов запуска: программный - по команде программы, внутренний - достижение входным сигналом установленного порога запуска на одном из (выбранном) входов двух каналов, внешний - наличие внешнего запускающего сигнала на соединителе «ЗАПУСК ВХ» на лицевой панели мезонина;
Возможность программно управляемого подключения к объекту контроля и отключения от объекта контроля входных сигнальных линий измерительных каналов.

Технические характеристики цифрового осциллографа МОСЦ6 Информтест:

Диапазоны измерения мгновенных значений напряжений по входам каждого канала

Обозначение диапазона	«± 50 мВ»	«± 100 мВ»	«± 250 мВ»	«± 500 мВ»	«± 1 В»	«± 2,5 В»	«± 5 В»	«± 10 В»	«± 20 В»	«± 50 В»
Размах входного напряжения, В	от - 0,05 до + 0,05 В	от - 0,10 до +0,10 В	от - 0,25 до + 0,25 В	от - 0,50 до + 0,50 В	от - 1,00 до + 1,00 В	от -2,50 до + 2,50 В	от -5,00 до +5,00 В	от - 10,00 до +10,00 В	от - 20,00 до +20,00 В	от -50,00 до +50,00 В

Максимальное абсолютное значение измерения напряжения в каждом диапазоне не менее 1,02 × Д, где Д – значение диапазона измерения

Полоса пропускания каждого канала по уровню минус 3 дБ:

не менее 900 МГц при входном сопротивлении 50 Ом;
не менее 250 МГц при входном сопротивлении 1 МОм

Ограничение полосы пропускания по каждому каналу при помощи программно подключаемых ФНЧ с верхними границами частоты 20 МГц или 500 МГц

Пределы, приведенной к значению верхней границы диапазона, допускаемой погрешности измерений мгновенных значений напряжения по каждому каналу равны:

± 3,0 % в диапазоне «± 50 мВ»;
± 2,0 % в диапазоне «± 100 мВ»;
± 1,5 % в остальных диапазонах

Пределы допускаемой погрешности установки напряжения смещения, приведенной к значению верхней границы диапазона измерений, равны ± 1,5%. Дискретность установки напряжения смещения:

100 мкВ для диапазона «± 50 мВ»; 200 мкВ для диапазона «± 100 мВ»; 500 мкВ для диапазона «± 250 мВ»; 1 мВ для диапазона «± 500 мВ»; 2 мВ для диапазона «± 1 В»; 5 мВ для диапазона «± 2,5 В»; 10 мВ для диапазона «± 5 В»; 20 мВ для диапазона «± 10 В»; 50 мВ для диапазона «± 20 В»; 100 мВ для диапазона «± 50 В»

Выбор частоты дискретизации из следующего ряда значений:

5 Гвыборок/с (период дискретизации 0,2 нс); 2,5 Гвыборок/с (период дискретизации 0,4 нс); 1,25 Гвыборок/с (период дискретизации 0,8 нс); 1 Гвыборок/с (период дискретизации 1 нс); 500 Мвыборок/с (период дискретизации 2 нс); 200 Мвыборок/с (период дискретизации 5 нс); 100 Мвыборок/с (период дискретизации 10 нс); 50 Мвыборок/с (период дискретизации 20 нс); 20 Мвыборок/с(период дискретизации 50 нс); 10 Мвыборок/с (период дискретизации 100 нс); 5 Мвыборок/с (период дискретизации 200 нс); 2 Мвыборок/с (период дискретизации 500 нс); 1 Мвыборок/с (период дискретизации 1 мкс)

Максимальное неразрушающее напряжение, подаваемое на входы каналов мезонина при времени непрерывного воздействия, не превышающем 1 мин, не более:

± 7,5 В при входном сопротивлении 50 Ом;
± 100 В при входном сопротивлении 1 МОм

Максимальная частота дискретизации при измерении сигнала в режиме реального времени 5 Гвыборок/с (период дискретизации 0,2 нс) в двухканальном режиме работы

Программная установка значений входного сопротивления для каждого канала:

1 МОм ± 1 % - для всех диапазонов;
50 Ом ± 2 % - для диапазонов: «± 50 мВ», «± 100 мВ», «± 250 мВ», «± 500 мВ», «± 1 В», «± 2,5 В» и «± 5 В»

Пределы допускаемой абсолютной погрешности измерений интервалов времени в диапазоне времени измерений от 204,8 нс до 1073,742 с:

± [2,5×10-6 × Tx + Тд],

где Тх – измеряемый интервал времени; Тд – период дискретизации

ОЗУ для хранения результатов преобразования по каждому каналу. Объем каждого ОЗУ 1024 МБ (1073741824 выборок)

В двухканальном режиме работы время нарастания не более:

500 пс при установленном входном сопротивлении 50 Ом;
1,4 нс при установленном входном сопротивление 1 МОм

Количество разрядов АЦП: 8

Диапазон установки порога запуска при внутреннем режиме запуска соответствует выбранному диапазону измерений. Дискретность установки порога запуска равна значению Umax/128, где Umax - значение верхней границы диапазона измерений, В

Параметры входа запуска:

входное сопротивление постоянному току 50 Ом или 1 МОм (задается программно);
размах напряжения от минус 5,0 до плюс 5,0 В;
диапазон установки порога переключения от минус 2,0 до плюс 2,0 В с шагом 0,1 В;
полоса пропускания - 250 МГц

Формирование выходного сигнала запуска с параметрами:

форма - прямоугольные импульсы;
выходное напряжение высокого уровня – не менее 2,3 В при токе нагрузки до минус 8 мА;
выходное напряжение низкого уровня – не более 0,6 В при токе нагрузки до 8 мА

Программный выбор источников опорной частоты:

внутренний генератор частоты 10 МГц. Относительная погрешность и нестабильность опорной частоты не более 2,5×10-6;
внешний генератор, от которого сигнал частоты 10 МГц должен подаваться на соединитель мезонина
«ОПОРНАЯ ЧАСТОТА ВХ»

Параметры входа внешней опорной частоты:

режим работы по постоянному току - «закрытый» (наличие разделительной емкости);
входной импеданс на частоте 10 МГц - 50 ± 1 Ом;
размах неразрушающего напряжения не более 6 В

Требования к внешнему сигналу опорной частоты:

тип сигнала: синусоида или прямоугольные импульсы;
частота сигнала – 10 МГц;
амплитуда сигнала – от плюс 0,5 до плюс 2,5 В

Формирование выходного сигнала опорной частоты с параметрами:

форма - прямоугольные импульсы со скважностью 2;
частота – 10 МГц;
выходное напряжение высокого уровня – не менее 2,3 В при токе нагрузки до минус 8 мА;
выходное напряжение низкого уровня – не более 0,6 В при токе нагрузки до 8 мА

Габаритные размеры (Д х Ш х В) 266 × 152 × 22 мм

Масса 600 г
