Тест элементов Open RAN (O-RAN)
Оборудование и ПО для тестирования Open RAN
Open RAN — это открытая архитектура сети радиодоступа, в которой функции базовой станции разделены между радиомодулем O-RU, распределённым блоком O-DU и централизованным блоком O-CU. Стандартизированные интерфейсы позволяют объединять компоненты разных производителей, но требуют комплексной проверки их функциональности, производительности, совместимости, синхронизации и информационной безопасности.
В разделе представлены программно-аппаратные системы для тестирования O-RU, O-DU, eNodeB и gNodeB, эмуляторы абонентских устройств, генераторы нагрузки, анализаторы транспортных протоколов, решения для проверки временной синхронизации, программное обеспечение O-RAN Studio и платформы для анализа безопасности мобильной сети.
Какие задачи решают системы тестирования Open RAN
Оборудование для тестирования O-RAN позволяет изолированно проверять отдельные компоненты сети радиодоступа и проводить сквозные испытания собранной системы. Тестовые платформы эмулируют отсутствующие элементы сети, формируют управляющий и пользовательский трафик, анализируют протокольный обмен и измеряют производительность тестируемого оборудования.
Испытания помогают определить соответствие спецификациям O-RAN Alliance и 3GPP, проверить совместимость решений разных производителей, выявить ошибки реализации и оценить устойчивость оборудования при штатной и предельной нагрузке. Автоматизированные сценарии применяются при разработке, интеграции, регрессионном тестировании, приёмке и вводе сети в эксплуатацию.

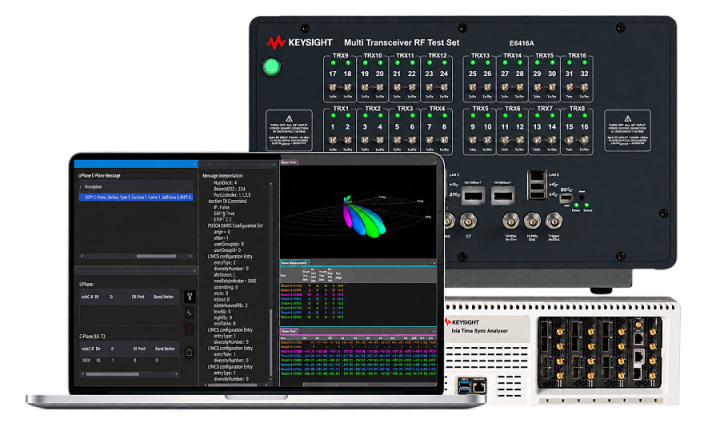

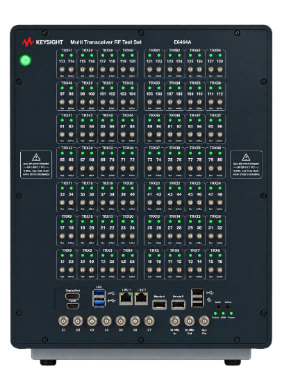

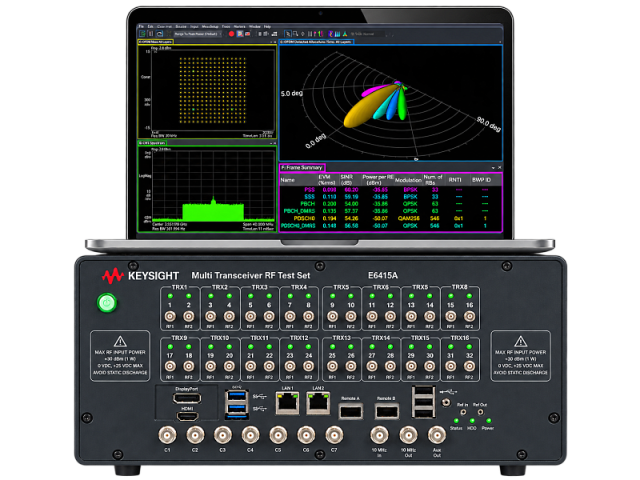

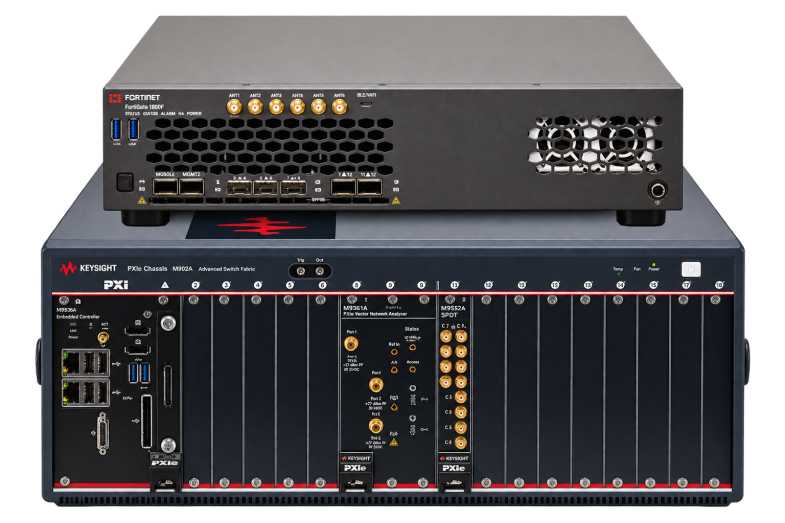

Тестирование O-RAN Radio Unit
O-RU выполняет радиочастотную обработку сигнала и взаимодействует с O-DU через открытый интерфейс Fronthaul. Для автономной проверки радиомодуля тестовая система эмулирует работу O-DU, формирует необходимые потоки данных и анализирует ответы тестируемого устройства.
Проверка O-RU включает функциональное и нагрузочное тестирование, анализ передачи пользовательских данных, обработку управляющих команд, управление оборудованием и проверку синхронизации. Испытания позволяют оценить работу радиомодуля до его интеграции с реальным O-DU.
В каталоге представлены Keysight Time Sync Analyzer — O-RAN, VIAVI TM500 O-RU и Keysight S5040A O-RAN Studio. Эти решения используются для эмуляции элементов Open RAN, формирования и анализа трафика и комплексной валидации радиомодулей.
Тестирование Open Fronthaul Split 7.2x
Архитектура O-RAN использует функциональное разделение Split 7.2x между O-DU и O-RU. Через Ethernet-интерфейс передаются пользовательские данные, команды управления, сигналы синхронизации и сообщения управления оборудованием.
Тестовые системы позволяют проверять основные плоскости интерфейса Open Fronthaul:
C-Plane — передача управляющей информации, необходимой для настройки обработки радиосигнала;
U-Plane — передача пользовательских данных между O-DU и O-RU;
S-Plane — распределение сигналов времени и частоты;
M-Plane — конфигурирование, мониторинг и управление O-RU.
Раздельный анализ плоскостей помогает определить, на каком уровне возникает ошибка, проверить корректность реализации протоколов и оценить совместимость O-DU и O-RU разных производителей.
Эмуляция O-DU для проверки O-RU
Эмулятор O-DU заменяет реальный распределённый блок и создаёт контролируемое окружение для тестирования радиомодуля. Он формирует Ethernet-потоки Open Fronthaul, передаёт управляющие команды и пользовательские данные, синхронизирует O-RU и регистрирует результаты обмена.
Такой подход позволяет воспроизводить одинаковые сценарии, проверять граничные режимы и создавать нагрузки, которые сложно получить в действующей сети. Испытания могут проводиться как для одного радиомодуля, так и для нескольких O-RU одновременно в зависимости от конфигурации платформы.
Keysight Time Sync Analyzer — O-RAN поддерживает интерфейсы 10GE и 25GE SFP28, а также 100GE QSFP28. Модульная архитектура позволяет использовать до трёх линейных карт и масштабировать испытательную систему под необходимое количество Ethernet-портов.

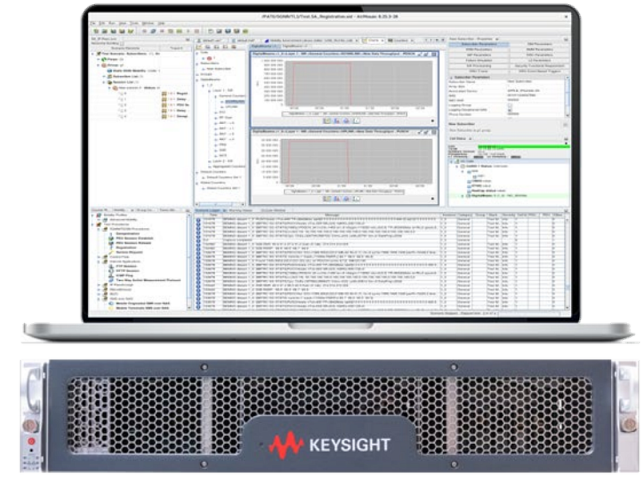

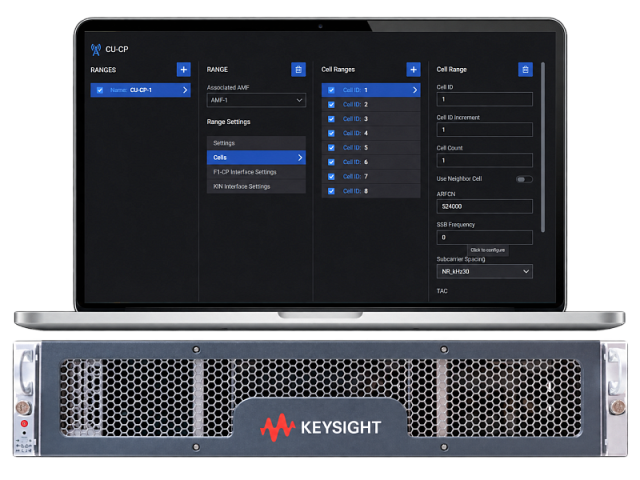

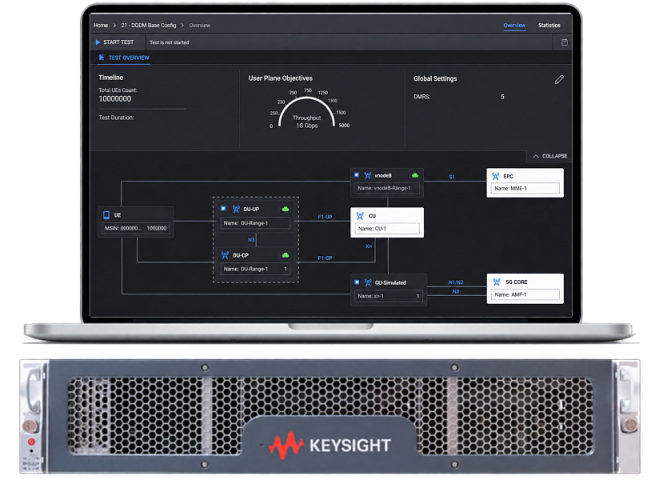

Тестирование O-DU и сети радиодоступа
Для проверки O-DU необходимо эмулировать подключённые радиомодули, абонентские устройства и другие элементы сети. Тестовая система создаёт требуемый протокольный обмен и нагрузку, позволяя оценить обработку сигнальных сообщений, пользовательского трафика и большого количества одновременных соединений.
VIAVI TM500 O-DU предназначен для тестирования распределённых блоков Open RAN, а TM500 и TMLite используются для функциональной и нагрузочной проверки сетей радиодоступа. Решения помогают анализировать производительность, масштабируемость и устойчивость оборудования до его внедрения в коммерческую сеть.

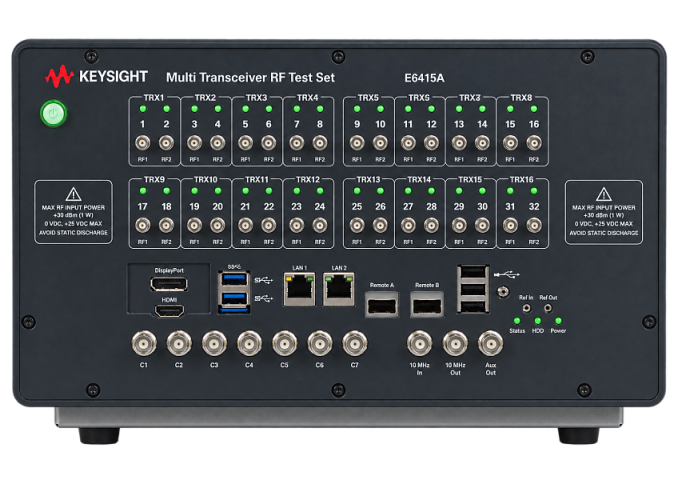

Эмуляция абонентских устройств
Симуляторы UE воспроизводят работу множества абонентских терминалов и создают контролируемую нагрузку на тестируемую базовую станцию. Они позволяют проверять eNodeB, gNodeB, O-DU, RU и BBU без применения большого количества физических смартфонов и модемов.
В каталоге представлены AKMETEX AD3000 Simbox Series, AMARI UE Simbox Series и DingLi Performer. Решения поддерживают функциональное, нагрузочное и протокольное тестирование с эмуляцией абонентов и пользовательского трафика.
В зависимости от модели и конфигурации поддерживаются LTE, LTE-Advanced, LTE-M, NB-IoT, 5G NR SA и NSA, FDD и TDD, FR1 и FR2, RedCap, eRedCap и NTN. Тестовые сервисы могут включать Ping, HTTP, FTP, iPerf и другие сценарии передачи данных.

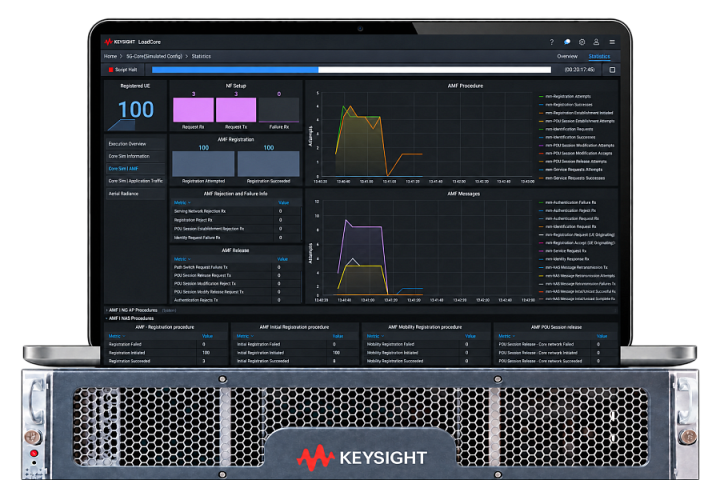

Нагрузочное тестирование Open RAN
Нагрузочные испытания позволяют определить максимальную производительность компонентов Open RAN и проверить их устойчивость при большом количестве абонентов, сессий и потоков данных. Система может постепенно увеличивать нагрузку, изменять профиль трафика и регистрировать ошибки, задержки и снижение производительности.
В ходе тестирования оцениваются установление и завершение соединений, обработка сигнальных процедур, передача пользовательских данных, пропускная способность и стабильность работы оборудования. Результаты позволяют выявлять ограничения аппаратных ресурсов, программного обеспечения и межкомпонентных интерфейсов.
Тестирование временной синхронизации O-RAN
Точная синхронизация времени и частоты необходима для корректной работы O-RU, O-DU и базовых станций 4G/5G, особенно в сетях TDD. Ошибки синхронизации могут привести к взаимным помехам, нарушению формирования кадра, ухудшению качества связи и нестабильной работе сети.
Специализированные анализаторы позволяют проверять IEEE 1588v2 PTP, SyncE и телекоммуникационные профили ITU-T G.8265.1, G.8275.1 и G.8275.2. Испытания охватывают генерацию и анализ синхросигналов, измерение временных ошибок и оценку устойчивости оборудования при изменении параметров сети.
Keysight Time Sync Analyzer применяется для валидации PTP, SyncE и временной синхронизации сетевого оборудования. Решение может использоваться самостоятельно или в составе комплексного стенда для проверки O-RAN Fronthaul.
Анализ транспортной сети Open RAN
Связь между компонентами O-RAN строится на высокоскоростной Ethernet-инфраструктуре. Качество транспортной сети влияет на задержку, пропускную способность, синхронизацию и стабильность работы радиодоступа.
Анализаторы транспортных протоколов позволяют контролировать Ethernet-трафик, обнаруживать ошибки, проверять параметры соединений и исследовать взаимодействие между компонентами сети. VIAVI MAP-2100 применяется для анализа транспортных протоколов и диагностики инфраструктуры, соединяющей элементы Open RAN.
Keysight O-RAN Studio

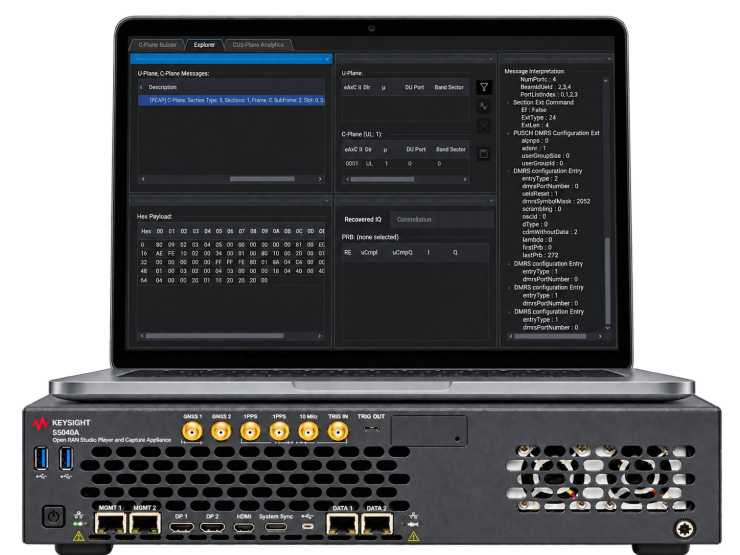

Keysight S5040A O-RAN Studio — программное решение для создания, воспроизведения, анализа и отладки трафика Open Fronthaul. Оно используется при разработке и интеграции O-RU и O-DU, помогая исследовать протокольный обмен и находить ошибки реализации.

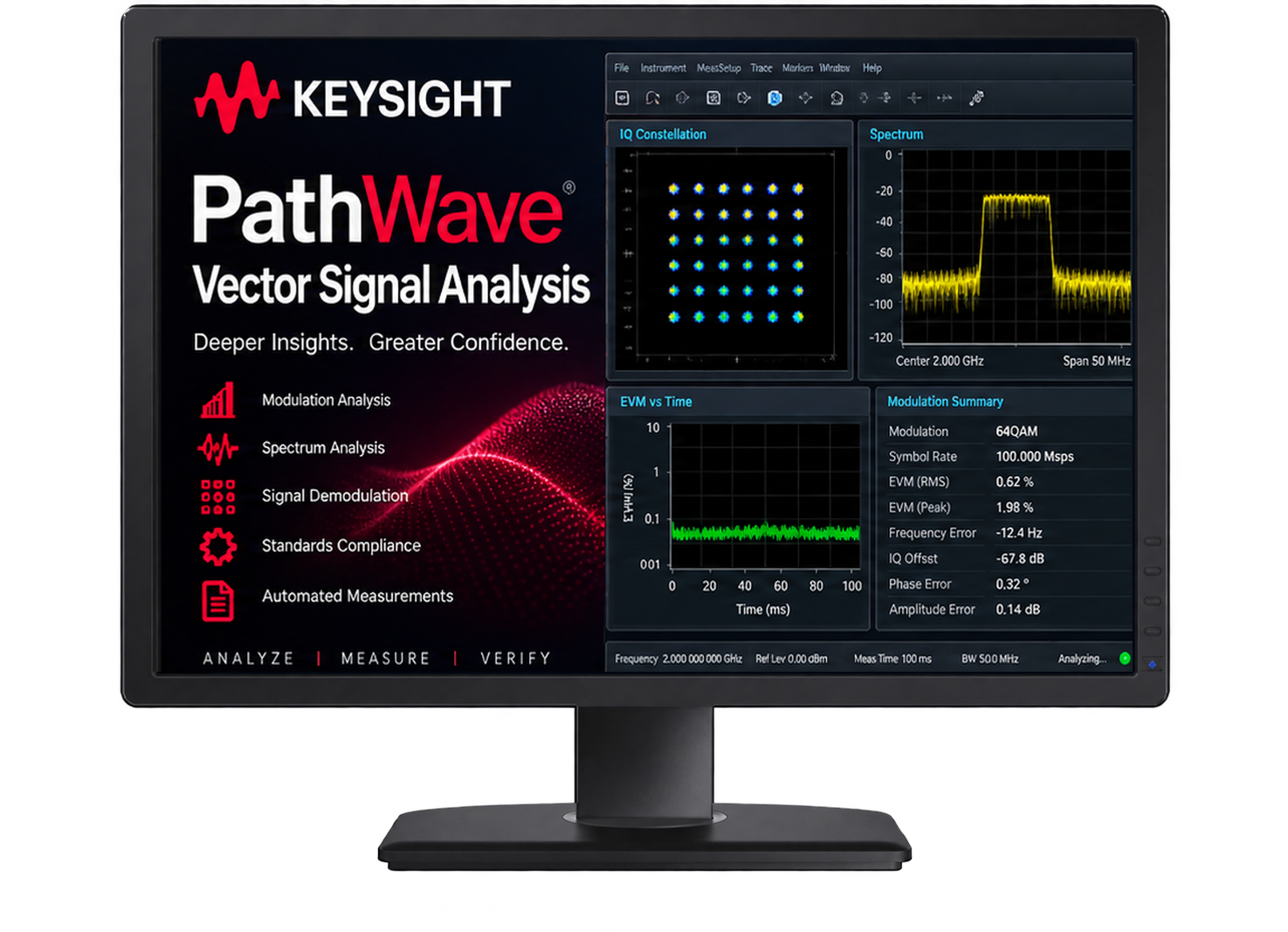

O-RAN Studio может работать в составе лабораторного стенда с генераторами и анализаторами сигналов, сетевыми интерфейсами и другим измерительным оборудованием. Программная среда позволяет объединять радиочастотное и протокольное тестирование и автоматизировать повторяемые испытательные сценарии.
Тестирование совместимости компонентов разных производителей
Одно из ключевых преимуществ Open RAN — возможность построения сети из компонентов разных поставщиков. Для практической реализации этой модели необходимо подтвердить, что O-RU, O-DU, O-CU, транспортная инфраструктура и системы синхронизации корректно взаимодействуют друг с другом.
Испытания совместимости включают проверку установления соединения, конфигурирования оборудования, передачи управляющего и пользовательского трафика, синхронизации и поведения системы при ошибках. Тестирование помогает обнаружить различия в реализации спецификаций до развёртывания оборудования в действующей сети.
Проверка безопасности 5G и Open RAN
Открытые интерфейсы, виртуализация и программное разделение функций увеличивают количество потенциальных точек атаки. Поэтому комплексная валидация инфраструктуры должна включать проверку безопасности сетевых функций, протоколов, интерфейсов управления и взаимодействия с ядром 5G.
ИИ-платформа Dotouch предназначена для автоматизированного тестирования и валидации безопасности 5G Core. Решение использует языковые модели, обработку естественного языка, графы знаний, интеллектуальный фаззинг, символьное исполнение и анализ протоколов 3GPP.
Платформа позволяет тестировать функции AMF, SMF и UDM, анализировать PCAP-файлы и журналы, формировать тестовые сценарии, выявлять уязвимости и создавать рекомендации по их устранению. Такое тестирование дополняет функциональную и нагрузочную проверку сети радиодоступа.

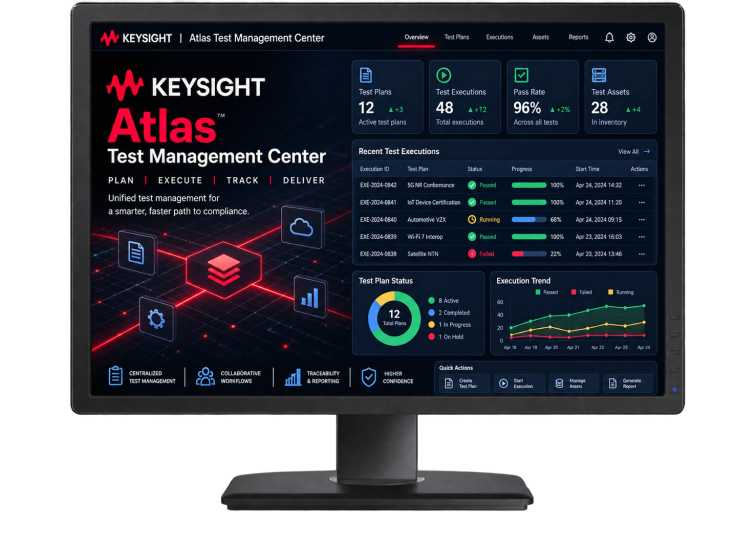

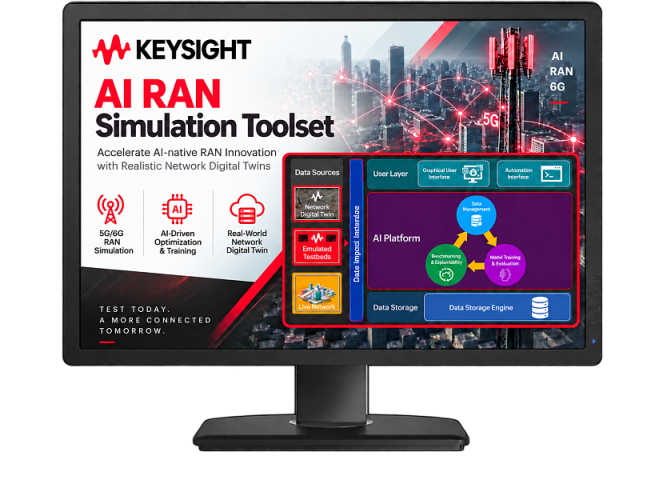

Автоматизация испытаний Open RAN

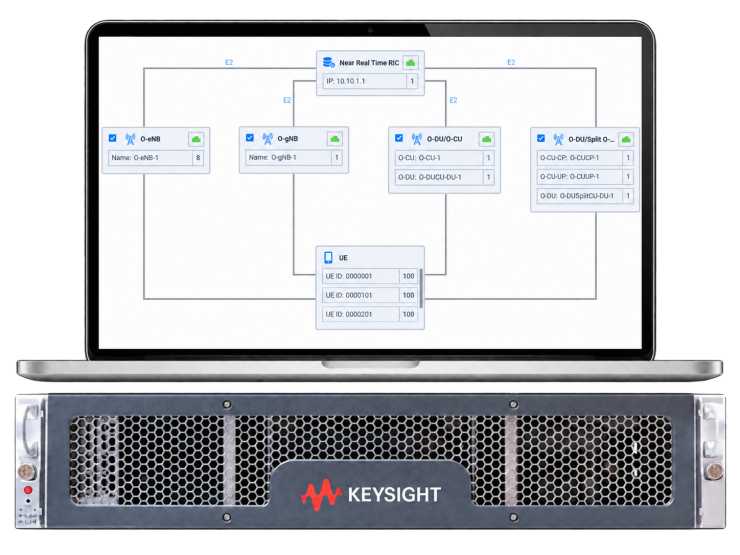

Системы тестирования Open RAN могут объединяться в автоматизированные стенды, включающие эмуляторы O-DU и UE, генераторы и анализаторы радиочастотных сигналов, средства проверки синхронизации и программное обеспечение для управления сценариями.
Автоматизация позволяет выполнять одинаковые наборы тестов после каждого изменения аппаратной части или программного обеспечения. Это ускоряет регрессионное тестирование, повышает повторяемость результатов и помогает контролировать качество новых версий продукта.
Сценарии могут охватывать функциональную проверку, нагрузочные испытания, анализ производительности, отрицательные тесты, моделирование отказов и проверку восстановления системы.
Как выбрать решение для тестирования Open RAN
При выборе оборудования необходимо определить тестируемый компонент: O-RU, O-DU, eNodeB, gNodeB, транспортную сеть или систему синхронизации. Для комплексного стенда также учитываются требуемое количество эмулируемых UE, профиль пользовательского трафика и необходимость проверки ядра мобильной сети.
Для тестирования Open Fronthaul важны поддержка Split 7.2x, C-Plane, U-Plane, S-Plane и M-Plane, скорости Ethernet-интерфейсов и возможность эмуляции компонентов разных производителей. При проверке O-RU необходимо учитывать частотный диапазон, полосу сигнала, конфигурацию антенн и режимы FDD или TDD.
Для нагрузочного тестирования определяются требуемое количество абонентов, число сот, поддерживаемые технологии 4G/5G и перечень тестовых сервисов. Для синхронизации учитываются PTP, SyncE, телекоммуникационные профили и допустимые значения временных ошибок.
В каталоге АКМЕТРОН представлены решения AKMETEX, Amarisoft, Keysight Technologies, VIAVI, DingLi и Dotouch для функционального, нагрузочного, протокольного, временного и security-тестирования элементов Open RAN.
