Купить профессиональное программно-определяемое радио (SDR) для разработки, исследований и тестирования беспроводных систем. В каталоге АКМЕТРОН представлены SDR-платформы AKMETEX ATY и NI USRP для 4G/5G, 6G, O-RAN, MIMO, Wi-Fi, радиолокации и разработки собственных RF-систем. Подберём SDR по диапазону частот, мгновенной полосе, количеству TX/RX-каналов, FPGA и интерфейсам передачи данных. Стоимость определяется выбранной конфигурацией, поставка по России.
Что такое программно-определяемое радио (SDR)
Программно-определяемое радио, или Software Defined Radio (SDR), — это аппаратно-программная радиоплатформа, в которой формирование, приём и обработка радиосигналов выполняются программными средствами и программируемой логикой FPGA. В отличие от специализированного радиотестера с фиксированным набором функций, SDR позволяет изменять алгоритмы цифровой обработки, параметры сигнала, протоколы и сценарии работы без замены основной аппаратной платформы.
В разделе представлены профессиональные SDR-платформы AKMETEX ATY и NI USRP. Линейка AKMETEX ATY включает ATY230, ATY240, ATY750 и ATY790 — от компактных двухканальных SDR до высокопроизводительных систем 8TX/8RX для исследований 6G. NI USRP представлены сериями X4xx, X3xx, N3xx, E320, B2xx и другими моделями. Отдельное направление составляют комплексы AKMETEX ATAD3000 Callbox на базе SDR для функционального и протокольного тестирования терминалов LTE/5G.
SDR-платформы AKMETEX ATY
AKMETEX ATY — семейство профессиональных программно-определяемых радиосистем для разработки, прототипирования и тестирования беспроводных технологий. В линейку входят ATY230 и ATY240 с конфигурацией 2TX/2RX, четырёхканальная платформа ATY750 и высокопроизводительная ATY790 с 8TX/8RX.
Платформы AKMETEX ATY могут применяться при разработке систем 4G/5G и 6G, O-RAN, Wi-Fi, MIMO и Massive MIMO, радиолокационных и исследовательских RF-систем. Конкретная модель подбирается по рабочему диапазону частот, мгновенной полосе, количеству синхронизированных радиоканалов и требованиям к обработке данных.

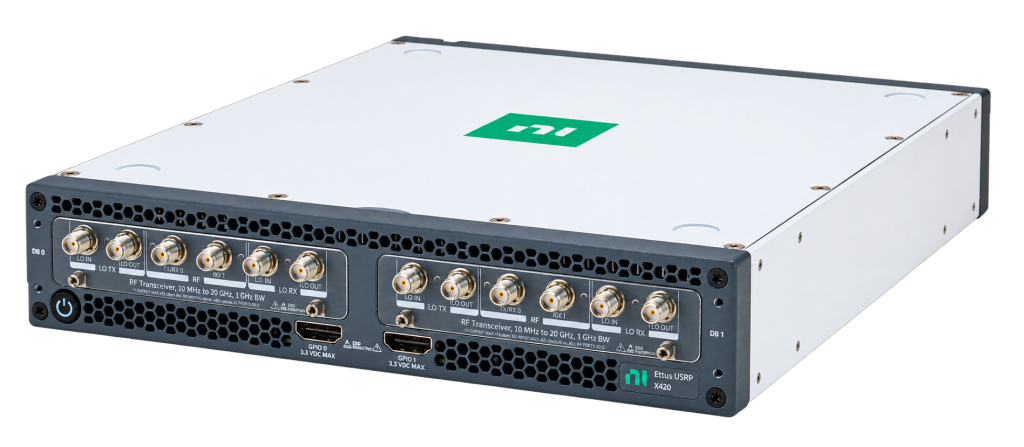

SDR-платформы NI USRP
NI USRP SDR Series — семейство программно-определяемых радиосистем для генерации, приёма и обработки радиочастотных сигналов. В линейку входят компактные устройства для обучения и прототипирования, сетевые SDR-трансиверы и высокопроизводительные многоканальные платформы для исследовательских и промышленных комплексов.
Оборудование USRP используется при разработке систем LTE, 5G NR и перспективных сетей 6G, решений O-RAN, MIMO и Massive MIMO, спутниковой связи, радиолокации, радиомониторинга, навигации, телеметрии и Интернета вещей. В зависимости от модели платформы поддерживают несколько синхронизированных радиоканалов, обработку сигналов в реальном времени, высокоскоростной обмен данными с вычислительным сервером и выполнение пользовательских алгоритмов на FPGA.
В каталоге представлена серия NI USRP, включая платформы X410, X420, X440, N310, N320, N321 и другие модели. Конкретное устройство подбирается с учётом рабочего диапазона частот, мгновенной полосы анализа, количества каналов, требований к синхронизации, вычислительной архитектуры и интерфейсов передачи данных.
AKMETEX ATAD3000 Callbox для тестирования терминалов LTE и 5G
AKMETEX ATAD3000 Callbox Series — программно-аппаратная платформа на базе SDR для функционального и протокольного тестирования реальных абонентских терминалов. Система эмулирует базовую станцию eNodeB или gNodeB и функции ядра мобильной сети в направлении подключаемого устройства UE.
Платформа предназначена для испытаний смартфонов, модемов, радиомодулей, чипсетов, промышленных терминалов и другого абонентского оборудования. Поддерживаются LTE/LTE-Advanced и 5G NR, архитектуры NSA EN-DC и SA, режимы FDD и TDD, диапазоны FR1 и FR2, а также функции стандартов 3GPP Release 16 и Release 17.
В отличие от универсального SDR-трансивера, ATAD3000 Callbox представляет собой готовое решение для эмуляции мобильной сети и проведения повторяемых испытаний UE. Пользователь получает не только радиочастотную платформу, но и специализированное программное обеспечение для создания сот, управления сетевыми параметрами, подключения терминалов и анализа протокольного взаимодействия.
Для каких задач применяются SDR-системы
Программно-определяемые радиоплатформы позволяют создавать решения с требуемой конфигурацией радиотракта и собственными алгоритмами обработки сигналов. Оборудование может использоваться для следующих задач:
- генерация и приём радиочастотных сигналов;
- разработка физических и канальных уровней беспроводных систем;
- прототипирование новых форм сигналов и радиоинтерфейсов;
- исследование технологий LTE, 5G NR и 6G;
- разработка и тестирование O-RAN, RU, DU и базовых станций;
- эмуляция абонентского оборудования UE и мобильной сети;
- тестирование смартфонов, модемов, чипсетов и IoT-устройств;
- построение систем MIMO, Massive MIMO и beamforming;
- исследование NTN и спутниковых каналов связи;
- создание систем радиомониторинга и анализа спектра;
- разработка радиолокационных и навигационных комплексов;
- построение учебных и исследовательских лабораторий;
- автоматизация радиочастотных измерений и испытаний.
Фактические возможности комплекса определяются выбранной SDR-платформой, радиочастотным трактом, программным обеспечением и реализованными алгоритмами обработки.
SDR для 4G, 5G и перспективных сетей 6G
При разработке современных мобильных сетей SDR используется как реконфигурируемый радиочастотный интерфейс для экспериментальных базовых станций, терминалов и тестовых стендов. Платформа позволяет формировать и принимать сигналы LTE и 5G NR, исследовать различные конфигурации полосы и несущих, реализовывать собственные алгоритмы синхронизации, кодирования, модуляции и обработки радиоканала.
Для исследований технологий 6G программно-определяемое радио применяется при создании и проверке новых форм сигналов, методов доступа, алгоритмов управления радиоресурсами и интеллектуальной обработки данных. Гибкая архитектура SDR позволяет модернизировать экспериментальную систему по мере развития стандартов и требований к радиоинтерфейсу.
SDR для O-RAN и тестирования базовых станций
В проектах O-RAN SDR-платформы могут использоваться в качестве радиочастотной части экспериментальных решений, прототипов RU и специализированных испытательных стендов. Они позволяют исследовать взаимодействие программных компонентов сети с радиотрактом, проверять алгоритмы формирования сигнала и создавать управляемые источники тестового радиотрафика.
SDR также применяется при разработке собственных решений для тестирования RU, BBU, DU и других компонентов базовой станции. При этом необходимо учитывать, что поддержка конкретного протокола или сценария определяется не только аппаратной платформой, но и используемым программным обеспечением, FPGA-прошивкой и совместимостью всех элементов стенда.
Многоканальные системы MIMO и Massive MIMO
Синхронизированные SDR-трансиверы используются для построения многоканальных передающих и приёмных комплексов. Несколько радиоканалов или объединённых устройств позволяют исследовать MIMO, Massive MIMO, пространственное мультиплексирование, формирование диаграммы направленности и работу фазированных антенных решёток.
При создании многоканальной системы учитываются количество независимых радиотрактов, требования к фазовой когерентности, общая тактовая частота, синхронизация запуска, суммарная пропускная способность интерфейсов и производительность вычислительного сервера. Для обработки больших потоков данных могут применяться FPGA, многоядерные процессоры и графические ускорители GPU.
SDR для спутниковой связи, NTN и радиолокации
Программно-определяемые радиосистемы подходят для прототипирования наземных и спутниковых терминалов, исследования каналов NTN, разработки модемов и проверки алгоритмов синхронизации. SDR позволяет программно изменять структуру сигнала и параметры обработки, что особенно важно при исследовании новых стандартов и нестандартных радиоканалов.
В радиолокационных проектах SDR применяется для формирования зондирующих сигналов, многоканального приёма отражений и реализации алгоритмов цифровой обработки. На базе таких платформ могут создаваться экспериментальные радары, системы определения дальности и скорости, пассивные радиолокационные комплексы и специализированные измерительные стенды.
Интеграция SDR с программным обеспечением
SDR-платформа работает совместно с программным обеспечением, которое управляет радиотрактом, формирует отсчёты сигнала и выполняет цифровую обработку. Открытые интерфейсы позволяют интегрировать оборудование с пользовательскими приложениями, серверными вычислительными системами и распространёнными средствами разработки радиосистем.
В зависимости от выбранной платформы могут применяться готовые программные среды, драйверы, API, библиотеки цифровой обработки и собственный код заказчика. При подборе оборудования важно заранее проверить совместимость аппаратной модели, операционной системы, драйверов, программного пакета и требуемой версии интерфейсов управления.
Какой SDR купить под конкретную задачу
| SDR | Частоты | Каналы | Полоса | Применение |
|---|---|---|---|---|
| ATY230 | 70 МГц–6 ГГц | 2TX/2RX | до 56 МГц | Компактная SDR-платформа |
| ATY240 | 70 МГц–6 ГГц | 2TX/2RX | до 56 МГц | SDR с USB 4.0 и синхронизацией |
| ATY750 | 1 МГц–8 ГГц | 4TX/4RX | до 400 МГц | 5G, Wi-Fi 7 |
| ATY790 | 1 МГц–6 ГГц | 8TX/8RX | до 400 МГц на канал / до 2 ГГц | 6G, MIMO |
| NI USRP | В зависимости от модели | В зависимости от модели | В зависимости от модели | Разработка, 5G/6G, O-RAN, исследования |
Как выбрать программно-определяемое радио
При выборе SDR необходимо учитывать не только частотный диапазон, но и совокупность аппаратных и программных параметров:
- нижнюю и верхнюю рабочую частоту;
- мгновенную полосу приёма и передачи;
- количество независимых радиочастотных каналов;
- разрядность и частоту дискретизации АЦП и ЦАП;
- выходную мощность и чувствительность приёмника;
- динамический диапазон радиотракта;
- тип и производительность интерфейса передачи данных;
- возможности встроенной FPGA;
- требования к частотной и фазовой синхронизации;
- возможность объединения нескольких устройств;
- совместимость с используемым программным обеспечением;
- необходимость работы в реальном времени;
- требования к настольному, сетевому или стоечному исполнению.
Для разработки собственного радиоинтерфейса, алгоритма, прототипа или исследовательского стенда подходят универсальные SDR-платформы AKMETEX ATY и NI USRP. Для функционального и протокольного тестирования реальных терминалов LTE и 5G с эмуляцией базовой станции и ядра сети применяется специализированная платформа AKMETEX ATAD3000 Callbox.
Программно-определяемое радио SDR — решения для разработки и тестирования в каталоге АКМЕТРОН. Подбор SDR-платформ, оборудования и программного обеспечения, проектирование и внедрение измерительных систем, интеграция, сервисное сопровождение и поставка по России.
