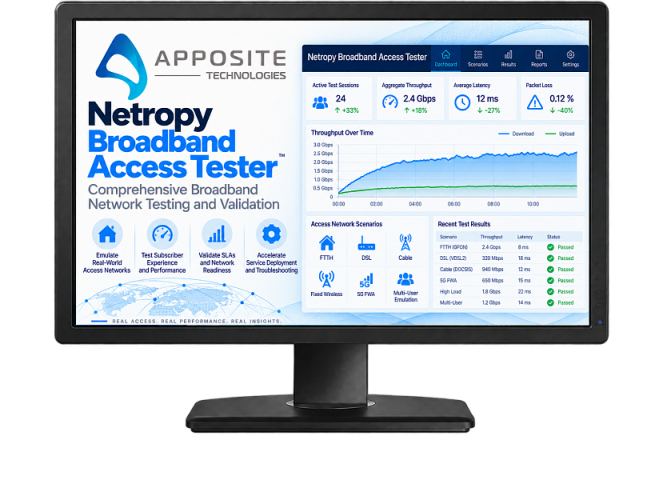

Apposite Netropy Broadband Access Tester — комплексное решение для
Apposite Netropy Broadband Access Tester — комплексное тестирование DOCSIS и PON сетей широкополосного доступа
Apposite Netropy Broadband Access Tester — комплексное решение для проверки производительности, надёжности, масштабируемости и совместимости оборудования в сетях широкополосного доступа DOCSIS и PON. Решение объединяет генерацию реалистичного абонентского и прикладного трафика с эмуляцией изменяющихся сетевых условий, позволяя выполнять end-to-end тестирование в контролируемой и воспроизводимой лабораторной среде до развертывания оборудования и сервисов.
Netropy Broadband Access Tester применяется для проверки broadband home routers (BHR), gateways, cable modems (CM), cable modem termination systems (CMTS), optical network terminals (ONT), optical line terminals (OLT) и других компонентов доступа. Тестовая среда позволяет создавать высокомасштабную нагрузку, воспроизводить congestion, latency, jitter и packet loss, анализировать результаты на уровне приложений и отдельных потоков, а также проверять соответствие SLA и политики QoS.
Назначение Netropy Broadband Access Tester
Комбинация traffic generation и network emulation
Netropy Broadband Access Tester объединяет две категории испытаний в одной платформе: генерацию реального прикладного и абонентского трафика и управляемое ухудшение сетевых условий. Это позволяет одновременно нагружать тестируемую инфраструктуру и изменять характеристики канала, наблюдая влияние network impairments на пользовательские сервисы.
| Функция | Возможности |
|---|---|
| Traffic generation | Генерация реалистичного subscriber traffic на высокой нагрузке и прикладных потоков L2–L7. |
| Application flows | Использование готовой библиотеки потоков приложений; на продуктовой странице в качестве примеров приведены Zoom, SAP и Netflix. |
| Network emulation | Воспроизведение latency, jitter, packet loss, congestion и других неблагоприятных условий broadband-сети. |
| Capture / replay / amplification | Захват реального абонентского трафика, преобразование его в динамические traffic patterns и масштабирование одного capture до миллионов потоков. |
| Measurement | Throughput, packet loss, latency и jitter, а также application-level и stream-level статистика. |
| Automation | Browser-based GUI, wizard-driven конфигурация и RESTful API со Swagger. |
Тестирование DOCSIS-сетей
Для кабельной сети Netropy Broadband Access Tester позволяет создавать end-to-end стенд, включающий ядро доступа, Remote PHY / access node, cable modems и абонентские сегменты. Реалистичный интернет- и прикладной трафик проходит через тестируемую инфраструктуру, а Netropy одновременно формирует нагрузку, измеряет показатели и воспроизводит сетевые impairments.
Проверки для DOCSIS
Тестирование PON-сетей
Для оптической сети решение позволяет тестировать инфраструктуру с OLT, passive optical splitters, ONT и абонентскими сегментами. Трафик формируется на уровне приложений и пользователей, после чего результаты измеряются для каждого тестируемого направления или VLAN.
Проверки для PON
Масштабное тестирование через VLAN
Для 100G-конфигурации Apposite показывает архитектуру, в которой VLAN switch распределяет трафик между несколькими устройствами под тестом. Производительность каждого устройства измеряется индивидуально на per-VLAN basis. Такой подход позволяет использовать один Netropy Broadband Access Tester для проверки сотен cable modems или ONTs.
| Параметр | Описание |
|---|---|
| Интерфейс к тестовой инфраструктуре | В официальной 100G-схеме используется 100G VLAN trunk. |
| Изоляция результатов | Анализ производительности отдельно по VLAN. |
| Одновременные DUT | Сотни cable modems или optical network terminals с использованием одного Netropy unit. |
| Параллельное выполнение | Возможность запускать несколько тестов одновременно и оставлять их выполняться в background. |
| Единая точка анализа | Просмотр результатов тестов через единый browser-based интерфейс. |
Генерация реалистичного абонентского трафика
Для оценки broadband-сети под пользовательской нагрузкой Netropy создаёт реальные application mixes вместо простого потока пакетов. В официальных материалах отдельно выделены streaming, gaming, video conferencing и business applications. На продуктовой странице среди готовых application flows приведены Zoom, SAP и Netflix.
Capture, replay и amplification реального трафика
Netropy Broadband Access Tester может использовать реальные broadband traffic patterns. Живой абонентский трафик записывается и преобразуется в воспроизводимый шаблон, который затем запускается в лаборатории и масштабируется для проверки DUT под нагрузкой, существенно превышающей исходный capture.
QoS и SLA
Решение измеряет throughput, latency, jitter и loss в контролируемой лаборатории и позволяет сравнивать результаты с заданными SLA benchmarks. Одновременно можно создавать нагрузку от разных application classes и проверять, что критический трафик сохраняет приоритет при ограниченных ресурсах и congestion.
| Задача | Проверка |
|---|---|
| Speed / throughput | Соответствие требуемой скорости и пропускной способности. |
| Latency | Контроль задержки при нормальной и высокой нагрузке. |
| Jitter | Измерение вариации задержки для чувствительных к времени приложений. |
| Packet loss | Контроль потерь пакетов при заданных сетевых условиях. |
| QoS priorities | Проверка приоритетного обслуживания критичных application classes. |
| Peak demand | Проверка SLA при congestion и высоком числе пользователей. |
| Reliability | Повторяемые тесты для выявления деградации до появления массовых пользовательских проблем. |
Проверка совместимости оборудования
Одной из основных задач Broadband Access Tester является interoperability testing полного набора broadband-устройств. Одинаковая прикладная нагрузка может проходить через разные комбинации оборудования и конфигураций, что позволяет сравнивать поведение системы до rollout.
Воспроизведение customer complaints и service disruptions
Сетевые проблемы, проявляющиеся только при определённой комбинации нагрузки и network conditions, можно воспроизвести в лаборатории. Для этого используются реальные application traffic patterns вместе с latency, jitter, packet loss и congestion. Один и тот же сценарий может быть повторён после изменения прошивки, конфигурации или оборудования.
Управление, отчётность и автоматизация
Практический пример: крупный кабельный оператор
Крупный cable provider использует Netropy Broadband Access Tester для воспроизведения реальных broadband conditions, troubleshooting пользовательских проблем, проверки interoperability и подтверждения SLA. В опубликованном Apposite case study указано, что interoperability и system testing выполняются на 33% быстрее по сравнению с предыдущими методами оператора.
Варианты исполнения
Netropy Broadband Access Tester доступен на аппаратных платформах Netropy, а также в виртуальном и облачном исполнении. Подробные аппаратные характеристики платформ в этой карточке не дублируются.
| Вариант | Исполнение |
|---|---|
| Netropy Broadband Access Tester N61 | Аппаратная платформа класса 1Gbps. |
| Netropy Broadband Access Tester 10G2 | Аппаратная платформа класса 10Gbps. |
| Netropy Broadband Access Tester 10G4 | Аппаратная платформа класса 10Gbps. |
| Netropy Broadband Access Tester 100G | Аппаратная платформа класса 100Gbps. |
| Netropy Broadband Access Tester 100G2 | Аппаратная платформа класса 100Gbps. |
| Netropy Broadband Access Tester VE | Virtual Edition: VMware, KVM, Docker. |
| Netropy Broadband Access Tester CE | Cloud Edition: AWS, Google Cloud, Azure. |
Ключевые технические параметры
| Параметр | Значение / возможность |
|---|---|
| Тип решения | All-in-one broadband performance testing для DOCSIS и PON. |
| Уровни тестирования | L2–L7 на единой платформе. |
| Трафик | Реалистичный subscriber и application traffic, pre-built application flows, capture/replay/amplification. |
| Масштаб | Тысячи endpoints с уникальными MAC/IP; захваченный поток может масштабироваться до миллионов flows. |
| Network impairments | Latency, jitter, packet loss, congestion и другие динамические условия broadband-сети. |
| Основные метрики | Throughput, packet loss, latency, jitter. |
| Аналитика | Per-application, per-stream и per-VLAN анализ. |
| QoS / SLA | Application-level проверка приоритетов и соответствия SLA benchmarks. |
| Поддерживаемая аппаратная производительность | Аппаратные исполнения от 1Gbps до 100Gbps. |
| Virtual Edition | VMware, KVM, Docker. |
| Cloud Edition | AWS, Google Cloud, Azure. |
| Управление | Browser-based GUI, wizard-driven конфигурация, drag-and-drop application mix builder. |
| Автоматизация | RESTful API с интегрированной Swagger-поддержкой. |
| Отчётность | Customizable test reports. |
