Apposite Netropy Network Emulator Series — аппаратные эмуляторы
Netropy Network Emulator Series — семейство аппаратных платформ Apposite Technologies для точной эмуляции условий передачи данных при функциональном, нагрузочном и сравнительном тестировании сетевого оборудования, приложений и сервисов. Устройства пропускают реальный Ethernet-трафик и воспроизводят ограничение полосы пропускания, задержку, джиттер, потерю, дублирование, переупорядочивание и повреждение пакетов, перегрузки и разрывы соединения.
Все модели используют единый программный механизм Netropy и отличаются максимальной скоростью, количеством независимых механизмов эмуляции и типами тестовых интерфейсов. Линейка охватывает компактные испытательные стенды 1GbE, многопортовые системы 10GbE и высокопроизводительные лаборатории 100/200/400GbE.
Модельный ряд
Netropy Mini-G — компактный переносной эмулятор с двумя медными портами 1GbE.
Netropy N61 — одноканальная стоечная платформа 1GbE с интерфейсами RJ45 или SFP.
Netropy N91 — четыре независимых механизма эмуляции 1GbE для параллельных тестов.
Netropy 10G1 — один механизм эмуляции сетей со скоростью до 10 Гбит/с.
Netropy 10G2 — два независимых механизма эмуляции 10GbE.
Netropy 10G4 — четыре независимых механизма эмуляции 10GbE.
Netropy 100G — эмулятор одного высокоскоростного соединения до 100 Гбит/с.
Netropy 100G2 — двухканальная платформа с четырьмя многоскоростными портами QSFP28.
Netropy 400G — платформа для эмуляции сетей 100/200/400GbE.
Сравнение моделей
| Характеристика | Mini-G | N61 | N91 | 10G1 | 10G2 | 10G4 | 100G | 100G2 | 400G |
|---|---|---|---|---|---|---|---|---|---|
| Производительность | |||||||||
| Порты Ethernet | 2 × RJ45 1GbE | 2 × SFP+ 1GbE или 2 × RJ45 1GbE | 8 × SFP+ 1GbE или 8 × RJ45 1GbE или 4 × SFP+ + 4 × RJ45 | 2 × SFP+ 1/10GbE или 2 × RJ45 1/10GbE | 4 × SFP+ 1/10GbE | 8 × SFP+ 1/10GbE | 2 × QSFP28 100GbE | 4 × QSFP28 100GbE | 2 или 4 × OSFP 100/200/400GbE |
| Макс. совокупная пропускная способность | 2 Гбит/с | 2 Гбит/с | 8 Гбит/с | 20 Гбит/с | 40 Гбит/с | 80 Гбит/с | 198 Гбит/с | 396 Гбит/с | Не указана |
| Механизмы эмуляции | 1 × 1 Гбит/с | 1 × 1 Гбит/с | 4 × 1 Гбит/с | 1 × 10 Гбит/с | 2 × 10 Гбит/с | 4 × 10 Гбит/с | 1 × 100 Гбит/с | 2 × 100 Гбит/с | 1 или 2 × 400 Гбит/с* |
| Максимальная пакетная производительность | 3 млн пакетов/с | 3 млн пакетов/с | 12 млн пакетов/с | 29 млн пакетов/с | 59,5 млн пакетов/с | 119 млн пакетов/с | 44 млн пакетов/с | 88 млн пакетов/с | Не указана |
| Максимальный размер кадра | 9 Кбайт | 9 Кбайт | 9 Кбайт | 9 Кбайт | 9 Кбайт | 9 Кбайт | 9 Кбайт | 9 Кбайт | Не указан |
| Форм-фактор | Настольный | 1U | 1U | 1U | 2U | 2U | 2U | 2U | Стоечный* |
| Возможности эмуляции — общие для серии | |||||||||
| Классификация пакетов | Диапазоны адресов источника и назначения IPv4/IPv6, VLAN, номера портов TCP/UDP, IP ToS, MAC-адреса, MPLS-метки и другие поля пакета | ||||||||
| Полоса пропускания | От 100 бит/с до предела выбранной модели с шагом 1 бит/с; для линейки заявлена эмуляция до 400 Гбит/с | ||||||||
| Задержка | До 10 000 мс и более в каждом направлении с шагом 0,01 мс; постоянное, равномерное и нормальное распределение; воспроизведение записанных потерь, накопление пакетов и всплески | ||||||||
| Потери и повреждение | Случайные, пакетные, периодические, BER, Gilbert–Elliott и записанные потери; повреждение данных; разрыв соединения | ||||||||
| Фоновая загрузка | 0–100% с шагом 0,1%; воспроизведение PCAP | ||||||||
| Очереди и приоритизация | RED или Tail Drop; приоритетные очереди или Round Robin | ||||||||
| Дополнительные параметры | Переупорядочивание и дублирование пакетов, MTU и фрагментация, глубина очереди, служебные заголовки кадра | ||||||||
| Интерфейсы и питание | |||||||||
| Управление | 1 × Gigabit Ethernet; 1 × последовательная консоль RS-232 | ||||||||
| Блок питания | Один | Один | Один | Один | Резервированный | Резервированный | Резервированный | Резервированный | Не указано |
| Защита управления | SSL и SSH; блокировка конфигурации механизмов эмуляции для отдельных пользователей | ||||||||
| Гарантия и поддержка | |||||||||
| Гарантия на оборудование | Гарантия на оборудование включена в лицензию продукта | ||||||||
| Поддержка и обновления | Техническая поддержка и сопровождение программного обеспечения включены в лицензию продукта | ||||||||
| Информация для заказа | |||||||||
| Код платформы | NMiniG-1G-P | N61-1G | N91-1G | N10G1-10G | N10G2-10G | N10G4-10G | N100G-100G | N100G2-100G | По запросу |
| Лицензия на 1 год | NMiniG-1G-S1YR | N61-R1YR | N91-R1YR | N10G1-R1YR | N10G2-R1YR | N10G4-R1YR | N100G-R1YR | N100G2-R1YR | По запросу |
| Лицензия на 3 года | NMiniG-1G-S3YR | N61-R3YR | N91-R3YR | N10G1-R3YR | N10G2-R3YR | N10G4-R3YR | N100G-R3YR | N100G2-R3YR | По запросу |
| Опции портов | — | N61-SFP | N91-SFP; N91-C4S4 | N10G1-SFP | — | — | — | — | По запросу |
Структура и показатели таблицы приведены по актуальной сравнительной таблице Apposite Technologies. * Для Netropy 400G официальный сайт отдельно подтверждает скорости 100/200/400GbE, 2 или 4 порта OSFP и 1 или 2 механизма; не опубликованные производителем показатели обозначены как «Не указано».
Эмулируемые сетевые условия
Классификация и многоканальная эмуляция
Каждый независимый Emulation Engine создаёт до 30 отдельных WAN-путей. Трафик распределяется по ним по диапазонам IPv4/IPv6-адресов, VLAN, TCP/UDP-портам, IP ToS/DSCP, MAC-адресам, MPLS-меткам или другим полям пакета. Для каждого пути и направления задаётся собственный набор сетевых нарушений.
Управление и автоматизация
Конфигурация выполняется через браузерный интерфейс Netropy. Выделенный порт 1GbE применяется для удалённого управления, а последовательный интерфейс RS-232 — для консольного доступа. REST API и CLI позволяют включать Netropy в автоматизированные испытательные стенды, запускать повторяемые сценарии и изменять условия непосредственно во время теста. Для защиты управления поддерживаются SSL и SSH, а конфигурации отдельных механизмов могут блокироваться за конкретными пользователями.
Мониторинг и воспроизводимость
Параметры нарушений изменяются в реальном времени без перезапуска теста. Netropy отображает графики пропускной способности и статистику путей за период до 24 часов. Функции Capture & Replay позволяют записывать изменения задержки и потерь в действующей сети, а затем воспроизводить полученный профиль в лаборатории для повторяемого анализа.
Основные сценарии применения

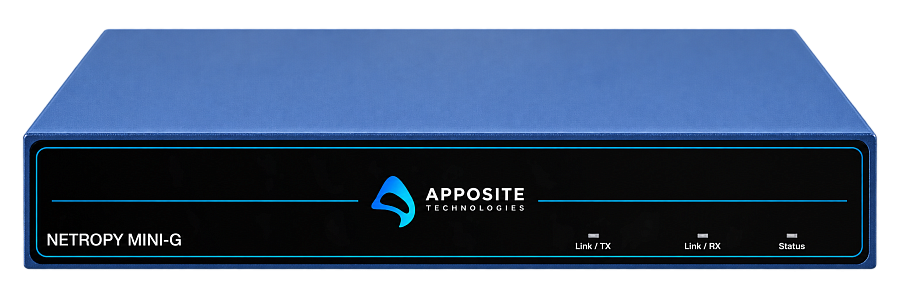

Netropy Mini-G — компактный переносной эмулятор для проверки приложений и сетевого оборудования в условиях ограниченной полосы пропускания, задержки, джиттера и потери пакетов. Модель рассчитана на индивидуальных инженеров, небольшие лаборатории, демонстрационные и выездные испытания.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 1 Гбит/с, полный дуплекс, с лицензионным ограничением |
|---|---|
| Совокупная пропускная способность | 2 Гбит/с |
| Максимальная пакетная производительность | 1,488 млн пакетов/с в одном направлении; 2,976 млн пакетов/с совокупно для кадров 60 байт |
| Максимальный размер кадра | 9 Кбайт |
| Максимальная круговая задержка | 7 с при 1 Гбит/с и кадрах 60 байт; более 20 с при кадрах 500–9220 байт |
| Механизмы эмуляции | 1 × 1 Гбит/с |
| Тестовые интерфейсы | 2 × RJ45 10/100/1000/2500BASE-T; скорость эмуляции ограничена 1 Гбит/с |
| Управление | 1 × RJ45 10/100/1000BASE-T; 1 × RS-232; комплектный кабель USB-C–Serial |
| Питание | 12 В DC; адаптер 100–240 В AC, 50–60 Гц; потребление 65 Вт |
| Габариты | 225 × 150 × 44 мм |
| Масса | 1,5 кг |
| Рабочая температура | 0…+40 °C |
| Сертификация | FCC Class B, CE, RoHS |
| Код платформы | NMiniG-1G-P |
| Лицензии | NMiniG-1G-S1YR — 1 год; NMiniG-1G-S3YR — 3 года |
Применение
Проверка офисных и удалённых приложений, VoIP и видеосвязи, VPN, SD-WAN, облачных сервисов и оборудования доступа в компактном испытательном стенде.

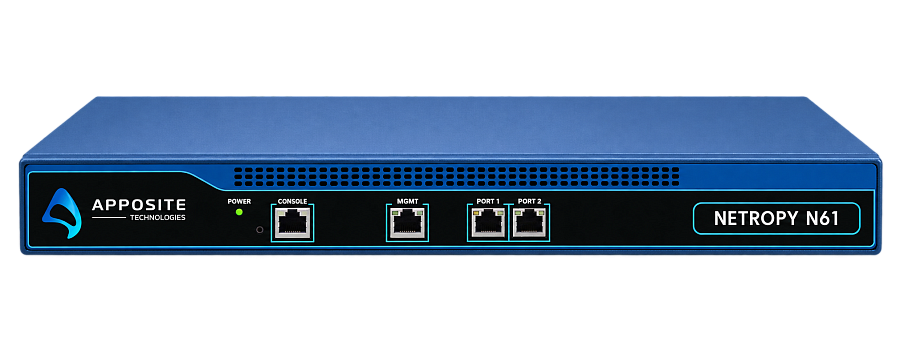

Netropy N61 — стоечный эмулятор одного сетевого соединения 1GbE. Платформа подходит для воспроизводимого тестирования производительности приложений, сетевых функций и оборудования в корпоративных, операторских и ведомственных лабораториях.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 1 Гбит/с, полный дуплекс, с лицензионным ограничением |
|---|---|
| Совокупная пропускная способность | 2 Гбит/с |
| Максимальная пакетная производительность | 1,488 млн пакетов/с в одном направлении; 2,976 млн пакетов/с совокупно для кадров 60 байт |
| Максимальный размер кадра | 9 Кбайт |
| Максимальная круговая задержка | 7 с при 1 Гбит/с и кадрах 64 байта; более 20 с при кадрах 500–9220 байт |
| Тестовые интерфейсы | 2 × RJ45 10/100/1000BASE-T или 2 × SFP 1GbE |
| Управление | 1 × RJ45 10/100/1000BASE-T; 1 × RS-232 |
| Питание | 100–240 В AC, 50–60 Гц; потребление зависит от аппаратной ревизии |
| Габариты и форм-фактор | 43 × 31 × 4,4 см; 1U |
| Масса | Зависит от аппаратной ревизии |
| Рабочая температура | 0…+40 °C |
| Код платформы | N61-1G |
| Лицензии и портовая опция | N61-R1YR / N61-R3YR; N61-SFP |

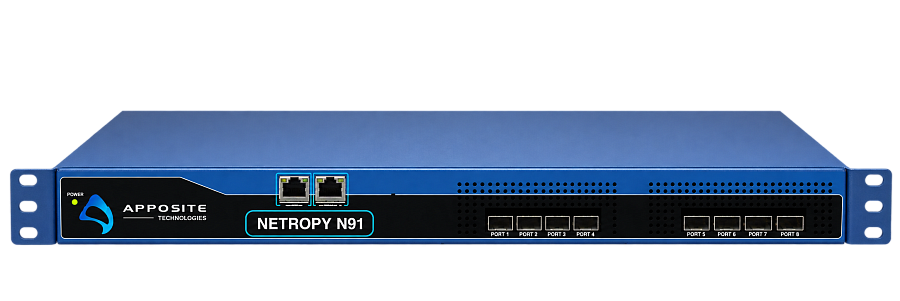

Netropy N91 объединяет четыре независимых эмулятора 1GbE в одном устройстве. Каждый механизм использует собственную пару портов, отдельную сетевую архитектуру, параметры нарушений, статистику и графики.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | До 1 Гбит/с в каждом направлении на каждом порту, в зависимости от лицензии |
|---|---|
| Совокупная пропускная способность | 8 Гбит/с |
| Максимальная пакетная производительность | 1,488 млн пакетов/с на порт; 11,9 млн пакетов/с совокупно |
| Максимальный размер кадра | 9 Кбайт |
| Тестовые интерфейсы | 8 × RJ45 10/100/1000BASE-T; 8 × SFP 1GbE; либо 4 × RJ45 + 4 × SFP |
| Механизмы эмуляции | 4 независимых механизма по 1 Гбит/с |
| Управление | 1 × RJ45 10/100/1000BASE-T; 1 × RS-232 |
| Питание | 100–240 В AC, 50–60 Гц; 1 А; потребление 300 Вт; один блок питания |
| Габариты и форм-фактор | 44 × 30 × 4,4 см; 1U |
| Масса | 5,2 кг |
| Рабочая температура и влажность | 0…+40 °C; 5–95% без конденсации |
| Сертификация | FCC Class A, CE, RoHS |
| Код платформы | N91-1G |
| Лицензии и портовые опции | N91-R1YR / N91-R3YR; N91-SFP; N91-C4S4 |
Применение
Параллельные регрессионные тесты, моделирование нескольких филиалов, сравнение сетевых решений и совместное использование платформы несколькими инженерными группами.

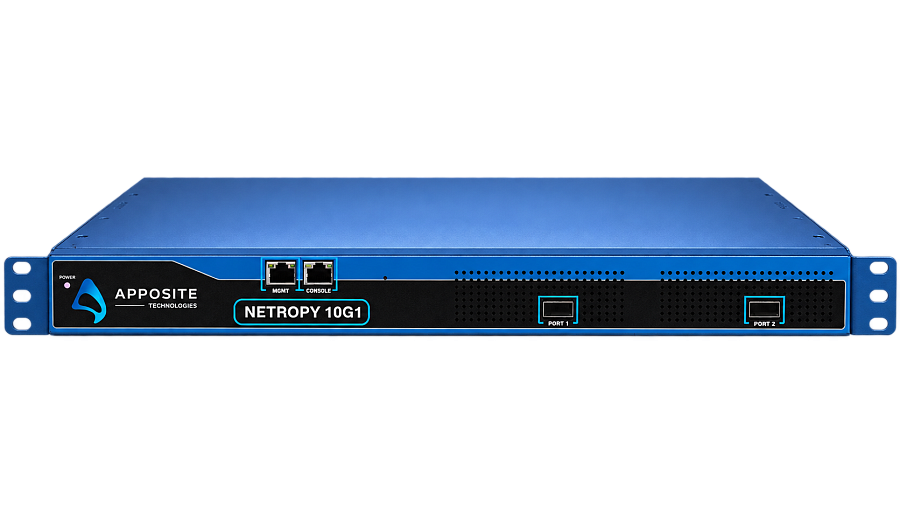

Netropy 10G1 предназначен для эмуляции одного высокоскоростного сетевого соединения до 10 Гбит/с. Устройство позволяет оценивать влияние реальных WAN-условий на приложения, серверы, системы хранения и сетевое оборудование без снижения скорости тестового потока.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 1 × 10 Гбит/с |
|---|---|
| Совокупная пропускная способность | 20 Гбит/с |
| Максимальная пакетная производительность | 29 млн пакетов/с |
| Максимальный размер кадра | 9 Кбайт |
| Тестовые интерфейсы | 2 × SFP+ 1/10GbE; доступно исполнение 2 × RJ45 1/10GbE |
| Механизмы эмуляции | 1 |
| Управление | 1 × Gigabit Ethernet; 1 × RS-232 |
| Форм-фактор | 1U |
| Питание | Один блок питания |
| Код платформы | N10G1-10G |
| Лицензии и портовая опция | N10G1-R1YR / N10G1-R3YR; N10G1-SFP |

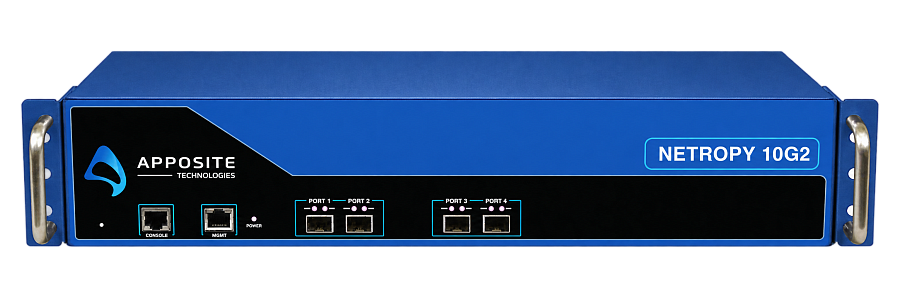

Netropy 10G2 содержит два независимых механизма эмуляции 10GbE. Платформа может одновременно обслуживать два тестовых стенда либо воспроизводить условия в двух отдельных сегментах сложной сетевой топологии.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 2 × 10 Гбит/с |
|---|---|
| Совокупная пропускная способность | 40 Гбит/с |
| Максимальная пакетная производительность | 14,88 млн пакетов/с на порт; 59,5 млн пакетов/с совокупно |
| Максимальный размер кадра | 9 Кбайт |
| Тестовые интерфейсы | 4 × SFP+ с автоматическим согласованием 1/10GbE |
| Механизмы эмуляции | 2 независимых механизма по 10 Гбит/с |
| Управление | 1 × RJ45 10/100/1000BASE-T; 1 × RS-232 |
| Питание | Резервированные заменяемые блоки; 100–240 В AC, 50–60 Гц; потребление 171 Вт |
| Габариты и форм-фактор | 44 × 54 × 8,8 см; 2U |
| Масса | 17 кг |
| Рабочая температура и влажность | 0…+40 °C; 10–90% без конденсации |
| Сертификация | FCC Class A, CE, RoHS, UL |
| Код платформы | N10G2-10G |
| Лицензии | N10G2-R1YR / N10G2-R3YR |

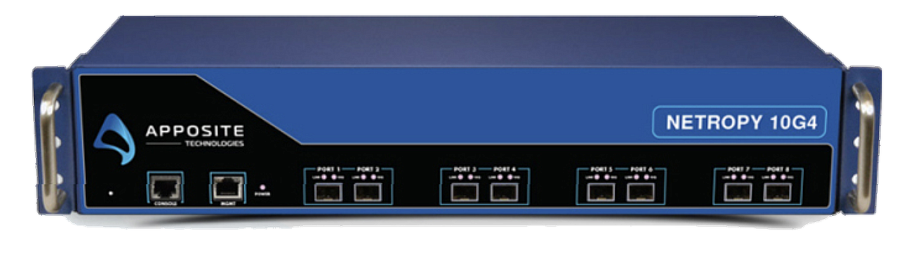

Netropy 10G4 объединяет четыре независимых механизма эмуляции 10GbE и рассчитан на крупные лаборатории, многопользовательские стенды и испытания сложных распределённых систем.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 4 × 10 Гбит/с |
|---|---|
| Совокупная пропускная способность | 80 Гбит/с |
| Максимальная пакетная производительность | 14,88 млн пакетов/с на порт; 119 млн пакетов/с совокупно |
| Максимальный размер кадра | 9 Кбайт |
| Тестовые интерфейсы | 8 × SFP+ с автоматическим согласованием 1/10GbE |
| Механизмы эмуляции | 4 независимых механизма по 10 Гбит/с |
| Управление | 1 × RJ45 10/100/1000BASE-T; 1 × RS-232 |
| Питание | Резервированные заменяемые блоки; 100–240 В AC, 50–60 Гц; потребление 228 Вт |
| Габариты и форм-фактор | 44 × 54 × 8,8 см; 2U |
| Масса | 18 кг |
| Рабочая температура и влажность | 0…+40 °C; 10–90% без конденсации |
| Сертификация | FCC Class A, CE, RoHS, UL |
| Код платформы | N10G4-10G |
| Лицензии | N10G4-R1YR / N10G4-R3YR |

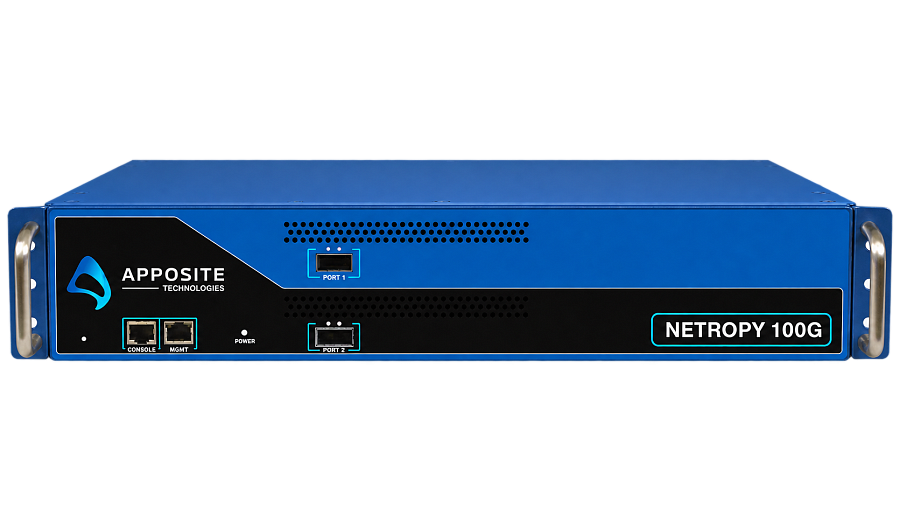

Netropy 100G — высокопроизводительный эмулятор для тестирования сетей, приложений и инфраструктуры центров обработки данных на скорости до 100 Гбит/с. Платформа пропускает трафик через одну пару QSFP28 и вносит заданные нарушения в реальном времени.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 100 Гбит/с |
|---|---|
| Совокупная пропускная способность | 198 Гбит/с по актуальной сравнительной таблице серии |
| Максимальная пакетная производительность | 44 млн пакетов/с по актуальной сравнительной таблице серии |
| Максимальный размер кадра | 9 Кбайт |
| Тестовые интерфейсы | 2 × QSFP28; автоматическое согласование 1/10/25/40/100GbE |
| Механизмы эмуляции | 1 × 100 Гбит/с |
| Управление | 1 × RJ45 10/100/1000BASE-T; 1 × RS-232 |
| Питание | Резервированные заменяемые блоки; 100–240 В AC, 50–60 Гц; потребление 185 Вт |
| Габариты и форм-фактор | 44 × 54 × 8,8 см; 2U |
| Масса | 18 кг |
| Рабочая температура и влажность | 0…+40 °C; 10–90% без конденсации |
| Сертификация | FCC Class A, CE, RoHS, UL |
| Код платформы | N100G-100G |
| Лицензии | N100G-R1YR / N100G-R3YR |
Применение
Тестирование ЦОД, высокоскоростных маршрутизаторов и коммутаторов, систем хранения и репликации, сетевой безопасности, облачных платформ и операторских сервисов.

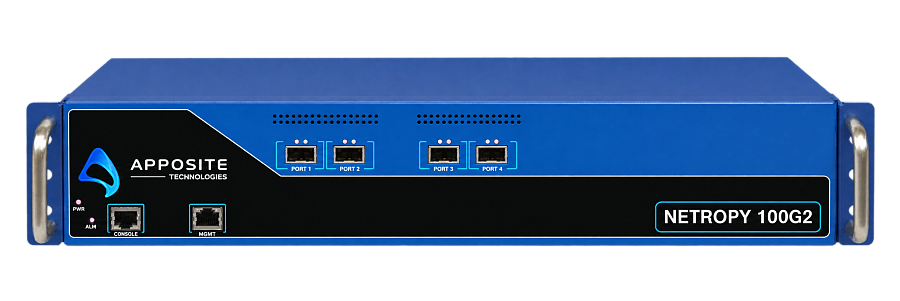

Netropy 100G2 — двухканальная высокопроизводительная платформа с четырьмя портами QSFP28. Два независимых механизма позволяют проводить параллельные тесты или эмулировать нарушения в двух участках одной сетевой схемы.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 2 × 100 Гбит/с |
|---|---|
| Совокупная пропускная способность | 396 Гбит/с по актуальной сравнительной таблице серии |
| Максимальная пакетная производительность | 88 млн пакетов/с по актуальной сравнительной таблице серии |
| Максимальный размер кадра | 9 Кбайт |
| Максимальная круговая задержка | 6 с при 100 Гбит/с и кадрах 1518 байт; 3 с при 100 Гбит/с и кадрах 9220 байт |
| Тестовые интерфейсы | 4 × QSFP28 |
| Поддерживаемые скорости | 1/10/25/40/50/100GbE с совместимыми трансиверами и адаптерами |
| Управление | 1 × RJ45 10/100/1000BASE-T; 1 × RS-232 |
| Питание | Резервированные заменяемые блоки; 100–240 В AC, 50–60 Гц; потребление 1300 Вт |
| Габариты и форм-фактор | 43,8 × 65 × 8,8 см; 2U |
| Масса | 18 кг |
| Рабочая температура и влажность | 0…+40 °C; 10–90% без конденсации |
| Сертификация | FCC Class A, CE |
| Код платформы | N100G2-100G |
| Лицензии | N100G2-R1YR / N100G2-R3YR |

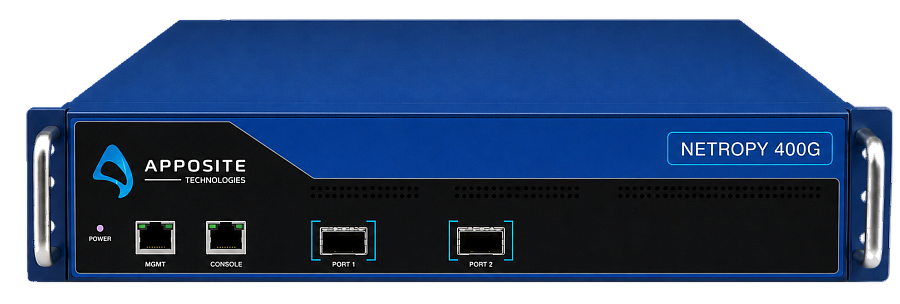

Netropy 400G — старшая аппаратная платформа семейства для испытаний высокоскоростной инфраструктуры 100/200/400GbE. В зависимости от конфигурации устройство оснащается двумя или четырьмя портами OSFP и используется для одного либо двух независимых соединений.
Основные возможности
Технические характеристики
| Максимальная скорость эмуляции | 400 Гбит/с |
|---|---|
| Поддерживаемые скорости Ethernet | 100/200/400GbE |
| Тестовые интерфейсы | 2 или 4 × OSFP, в зависимости от конфигурации |
| Механизмы эмуляции | 1 или 2, в зависимости от конфигурации |
| Количество портов на механизм | 2 |
| Управление | Выделенный интерфейс управления; веб-интерфейс, CLI и REST API |
Применение
Испытания сетевого оборудования нового поколения, AI- и облачных ЦОД, магистральных сетей, высокопроизводительных систем хранения, сервисов информационной безопасности и распределённых вычислительных платформ.
Характеристики Apposite Netropy Network Emulator Series — аппаратные эмуляторы сетевых условий Ethernet от 1 до 400
Документация Apposite Netropy Network Emulator Series — аппаратные эмуляторы сетевых условий Ethernet от 1 до 400 Гбит/с
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
