AMARI Callbox Series — эмуляторы мобильных сетей 4G/5G для
AMARI Callbox Series — эмуляторы сетей 4G/5G для тестирования устройств
AMARI Callbox Series — семейство программно-аппаратных комплексов Amarisoft для эмуляции мобильной сети при тестировании UE, модемов, чипсетов и IoT-устройств. В одном решении объединяются 3GPP-совместимые eNodeB/gNodeB, EPC/5GC, IMS и другие сетевые функции. Линейка охватывает LTE, LTE-M, NB-IoT, 5G SA/NSA, RedCap/eRedCap, carrier aggregation, MIMO, NTN и, для старших моделей, FR2/mmWave.
Модели AMARI Callbox и основные отличия
Сравнение моделей
| Модель | Основной сценарий | Соты до 20 МГц 2x2 | Соты до 100 МГц 4x4 | FR2 100 МГц 2x2 | Активные UE | DL | UL |
|---|---|---|---|---|---|---|---|
| AMARI Callbox Mini | IoT | 1 | — | — | до 500 | 200 Мбит/с | 75 Мбит/с |
| AMARI Callbox Classic | LTE / базовые 5G | 3 | ограниченные конфигурации | — | до 1000 | 600 Мбит/с | 210 Мбит/с |
| AMARI Callbox Advanced | 5G | 4 | 2 | 1 + FR1/LTE anchor | до 1000 | 4 Гбит/с | 2 Гбит/с |
| AMARI Callbox Ultimate | 5G+ | 8 | 4 | 2 + FR1/LTE anchor | до 1000 | 6 Гбит/с | 2 Гбит/с |
| AMARI Callbox Extreme | 5G+ максимальная | 12 | 6 | 10 + FR1/LTE anchor | до 1000 | 9 Гбит/с | 2 Гбит/с |
Все модели используют общий программный стек Amarisoft; основные различия определяются CPU, количеством и типом SDR, доступной полосой, MIMO и числом одновременно работающих сот.
AMARI Callbox Mini
Обзор
AMARI Callbox Mini — самый компактный комплекс семейства AMARI Callbox для функционального и производительного тестирования 4G/5G-устройств. Он эмулирует совместимые с 3GPP eNodeB/gNodeB и EPC/5GC и ориентирован прежде всего на IoT-сценарии.
Mini формирует одну соту с конфигурацией до 20 МГц 2x2 и предназначен для NB-IoT, LTE-M, LTE, 5G SA и (e)RedCap. Режим NSA недоступен, поскольку для него требуется как минимум две соты.
Возможности
| Возможность | Описание |
|---|---|
| 5G | Работает как сеть 5G SA и поддерживает Reduced Capacity — RedCap и eRedCap. |
| LTE и LTE-M | Поддерживает LTE, а также LTE-M в FDD и TDD для устройств CAT-M1. |
| NB-IoT | Поддерживаются standalone, in-band и guard-band режимы для устройств NB1 и NB2. |
| NTN | Поддерживаются NR-NTN и NB-IoT-NTN, прозрачный и регенеративный режимы, орбиты GEO/MEO/LEO, встроенное моделирование задержки и Доплера и инструмент работы с созвездиями. AMARI NTN Option — дополнительная программная лицензия; её необходимо включить в заказ, если NTN не входит в выбранную лицензионную конфигурацию. |
| До 500 UE | В зависимости от конфигурации комплекс обслуживает до 500 одновременно активных UE. |
| 200 Мбит/с — 75 Мбит/с | Максимальная производительность зависит от конфигурации и UE и может достигать 200 Мбит/с DL и 75 Мбит/с UL. |
| Handover | Между eNB/gNB handover реализуется при использовании двух Callbox. |
| VoLTE, VoNR, VoWiFi | Встроенный IMS позволяет тестировать VoLTE, VioLTE, VoNR, VioNR, SMS и экстренные вызовы; N3IWF позволяет организовать VoWiFi через внешнюю Wi-Fi точку доступа. |
Основные особенности
| Параметр | Ограничение |
|---|---|
| Одновременно работающих сот | 1 |
| Тип соты | NB-IoT / LTE / LTE-M / 5G FR1 |
| Лицензионный предел ∑(полоса × MIMO-слои) | ≤ 40 МГц |
| Технология | Примеры конфигураций |
|---|---|
| 4G LTE | 1 сота 20 МГц 2x2 |
| 5G NR SA | 1 сота 20 МГц 2x2 или 40 МГц SISO |
| NB-IoT | 1 сота в standalone, in-band или guard-band режиме |
| LTE-M | 1 LTE-сота с поддержкой CAT-M1 |
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 7,8 × 20 × 25 см |
| Масса | 2 кг |
| AMARI PCIe SDR 2x2 | 1 плата |
| Питание | 100–240 В AC |
| CPU | Intel i3 |
Аксессуары
AMARI PCIe SDR 2x2 Card
SDR-плата на базе RF-трансивера AD9361 2x2 работает в диапазоне 500 МГц–6 ГГц, поддерживает 2x2 MIMO, FDD/TDD и GPS-синхронизацию. Несколько плат можно синхронизировать по clock/PPS для более сложных MIMO- и carrier-aggregation сценариев. Общая RF-полоса — до 56 МГц; типичная выходная мощность — около 0 дБм в зависимости от частоты.
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 2 × 11,5 × 12,8 см |
| Масса | 0,1 кг |
| Диапазон частот | 500 МГц – 6,0 ГГц |
| Полоса RF | 200 кГц – 56 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 2x2 |
| ADC/DAC sample rate | 61,44 MS/s |
| ADC/DAC | 12 бит |
| Точность частоты | 2 ppm |
| PCIe | 1x / Gen 2 |
| LTE 20 МГц 64QAM EVM | |
| Синхронизация | внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Программные компоненты
| Параметр | Описание |
|---|---|
| vRAN eNodeB / gNodeB | Полное программное обеспечение Release 19, включающее Layer 3, Layer 2, Layer 1 и PHY, а также симулятор канала. Поддерживается подключение к radio front end по split 8 или split 7.2 через открытый API/драйвер, интерфейсы S1/NG, JSON-конфигурация, WebSocket API и CLI. |
| 4G/5G Core | Компактное ядро Release 18 со встроенными MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR. |
| IMS Server | Автономный IMS Server со встроенными P-CSCF, I-CSCF, S-CSCF и HSS. |
| eMBMS Gateway | LTE eMBMS gateway со встроенным MCE для широковещательных и многоадресных сервисов. |
Можно приобрести дополнительно
Сценарии применения

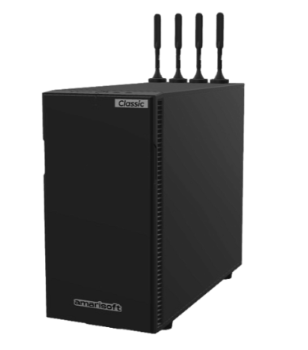

AMARI Callbox Classic
Обзор
AMARI Callbox Classic — программно-аппаратный сетевой эмулятор для тестирования 5G NSA/SA, LTE, LTE-M и NB-IoT. В одном комплексе объединены eNB/gNB и EPC/5GC, предназначенные для функциональных и нагрузочных испытаний UE.
Classic — младшая многосотовая модель семейства. Изначально она рассчитана на традиционную LTE-конфигурацию из трёх секторов по 20 МГц 2x2, но также поддерживает 5G SA и NSA при ограниченной полосе. Несколько сот позволяют выполнять NSA и intra-eNB/gNB handover.
Возможности
| Возможность | Описание |
|---|---|
| 5G | Поддерживает 5G SA и NSA, а также RedCap/eRedCap. |
| LTE и LTE-M | Поддерживает LTE и LTE-M в режимах FDD/TDD для CAT-M1. |
| NB-IoT | Поддерживает standalone, in-band и guard-band NB-IoT для NB1/NB2. |
| NTN | Поддерживает NR-NTN и NB-IoT-NTN, GEO/MEO/LEO и встроенное моделирование NTN-канала. AMARI NTN Option — дополнительная программная лицензия; её необходимо включить в заказ, если NTN не входит в выбранную лицензионную конфигурацию. |
| До 1000 UE | В зависимости от конфигурации может обслуживать до 1000 одновременно активных UE. |
| 600 Мбит/с — 210 Мбит/с | Производительность может достигать 600 Мбит/с DL и 210 Мбит/с UL. |
| Handover | Поддерживает intra-eNB/gNB handover на одном Callbox и inter-eNB/gNB handover при использовании двух комплексов. |
| Carrier aggregation | Агрегирует несколько LTE и NR FR1 сот в TDD/FDD для испытаний с повышенной пропускной способностью. |
| VoLTE, VoNR, VoWiFi | IMS и N3IWF обеспечивают тестирование голосовых сервисов, SMS, экстренных вызовов и VoWiFi. |
Основные особенности
| Параметр | Ограничение |
|---|---|
| Встроенные SDR | 3 × SDR по 56 МГц |
| Режим каждой SDR | SISO или 2x2 MIMO; две SDR можно объединить для 4x4 MIMO |
| Допустимые сочетания | 3 × 56 МГц 2x2 1 × 100 МГц 2x2 + 1 × 56 МГц 2x2 1 × 56 МГц 4x4 + 1 × 56 МГц 2x2 |
| 100-МГц режим | Компромиссный; для штатной работы Amarisoft рекомендует Advanced / Ultimate / Extreme |
| Лицензионный предел ∑(полоса × MIMO-слои) | ≤ 120 МГц |
| Технология | Примеры конфигураций |
|---|---|
| 4G LTE | 3 соты 20 МГц 2x2 или 1 сота 20 МГц 4x4 + 1 сота 20 МГц 2x2 |
| 5G NR SA | 1 сота 50 МГц 2x2 или 3 соты 20 МГц 2x2 или 3 соты 40 МГц SISO |
| 5G NR NSA | 1 NR 50 МГц 2x2 + 1 LTE 10 МГц 2x2 или 1 NR 40 МГц 2x2 + 1 LTE 20 МГц 2x2 или 1 NR 40 МГц SISO + 2 LTE по 20 МГц 2x2 |
| NB-IoT | 3 standalone NB-IoT соты или 3 LTE-соты с in-band/guard-band NB-IoT |
| LTE-M | 3 LTE-соты с CAT-M1 |
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 30 × 27 × 35 см |
| Масса | 11 кг |
| AMARI PCIe SDR 2x2 | 3 платы |
| Питание | 100–240 В AC |
| CPU | Intel i7 |
Аксессуары
AMARI PCIe SDR 2x2 Card
SDR-плата на базе RF-трансивера AD9361 2x2 работает в диапазоне 500 МГц–6 ГГц, поддерживает 2x2 MIMO, FDD/TDD и GPS-синхронизацию. Несколько плат можно синхронизировать по clock/PPS для более сложных MIMO- и carrier-aggregation сценариев. Общая RF-полоса — до 56 МГц; типичная выходная мощность — около 0 дБм в зависимости от частоты.
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 2 × 11,5 × 12,8 см |
| Масса | 0,1 кг |
| Диапазон частот | 500 МГц – 6,0 ГГц |
| Полоса RF | 200 кГц – 56 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 2x2 |
| ADC/DAC sample rate | 61,44 MS/s |
| ADC/DAC | 12 бит |
| Точность частоты | 2 ppm |
| PCIe | 1x / Gen 2 |
| LTE 20 МГц 64QAM EVM | |
| Синхронизация | внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Программные компоненты
| Параметр | Описание |
|---|---|
| vRAN eNodeB / gNodeB | Полное программное обеспечение Release 19, включающее Layer 3, Layer 2, Layer 1 и PHY, а также симулятор канала. Поддерживается подключение к radio front end по split 8 или split 7.2 через открытый API/драйвер, интерфейсы S1/NG, JSON-конфигурация, WebSocket API и CLI. |
| 4G/5G Core | Компактное ядро Release 18 со встроенными MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR. |
| IMS Server | Автономный IMS Server со встроенными P-CSCF, I-CSCF, S-CSCF и HSS. |
| eMBMS Gateway | LTE eMBMS gateway со встроенным MCE для широковещательных и многоадресных сервисов. |
Можно приобрести дополнительно
Сценарии применения

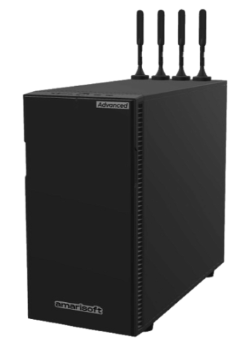

AMARI Callbox Advanced
Обзор
AMARI Callbox Advanced — 5G-ориентированный программно-аппаратный комплекс для функционального и производительного тестирования 5G NSA/SA, LTE, LTE-M и NB-IoT. Он объединяет 3GPP-совместимые eNB/gNB и EPC/5GC и работает на программном стеке операторского класса.
Advanced одновременно поддерживает две NR-соты 100 МГц 4x4. С дополнительным AMARI FR2 Hardware Package возможна одна mmWave-сота FR2 100 МГц 2x2.
Возможности
| Возможность | Описание |
|---|---|
| 5G | Поддерживаются SA, NSA и 5G RedCap/eRedCap. |
| LTE и LTE-M | Полная LTE-функциональность Amarisoft и LTE-M FDD/TDD для CAT-M1. |
| NB-IoT | Standalone, in-band и guard-band NB-IoT для NB1/NB2. |
| NTN | NR-NTN и NB-IoT-NTN, GEO/MEO/LEO, прозрачный и регенеративный режимы и встроенный симулятор канала. AMARI NTN Option — дополнительная программная лицензия; её необходимо включить в заказ, если NTN не входит в выбранную лицензионную конфигурацию. |
| До 1000 UE | До 1000 одновременно активных UE в зависимости от выбранной конфигурации. |
| 4 Гбит/с — 2 Гбит/с | До 4 Гбит/с DL и 2 Гбит/с UL при соответствующей конфигурации и возможностях UE. |
| Handover | Intra-eNB/gNB handover на одном комплексе; inter-eNB/gNB — между двумя Callbox. |
| Carrier aggregation | Агрегация LTE, NR FR1 и NR FR2 сот в FDD/TDD. |
| VoLTE, VoNR, VoWiFi | Встроенные IMS и N3IWF поддерживают голосовые сервисы, SMS, emergency call и VoWiFi. |
Основные особенности
| Параметр | Ограничение |
|---|---|
| Встроенные SDR | 2 × AMARI PCIe SDR 100 4x4 |
| Режим одной SDR | 2 независимых канала SISO/2x2 по 100 МГц или 1 канал 4x4 100 МГц |
| Допустимые сочетания | 2 × 100 МГц 4x4 1 × 100 МГц 4x4 + 2 × 100 МГц 2x2/SISO 4 × 100 МГц 2x2/SISO |
| Смежные соты | В одном канале допускается несколько смежных сот при соблюдении общего лимита полосы и MIMO |
| Лицензионный предел ∑(полоса × MIMO-слои) | ≤ 800 МГц |
| FR2 | Не более 1 соты 100 МГц 2x2 |
| Технология | Примеры конфигураций |
|---|---|
| 4G LTE | 4 соты 20 МГц 2x2 или 2 соты 20 МГц 4x4 |
| 5G NR SA | 4 FR1 соты 100 МГц 2x2 или 2 FR1 соты 100 МГц 4x4 или 1 FR1 100 МГц 4x4 + 1 FR2 100 МГц 2x2 |
| 5G NR NSA | 1 NR 100 МГц 4x4 + 1 LTE 20 МГц 4x4 или 2 FR1 NR 100 МГц 2x2 + 2 LTE 20 МГц 2x2 или 1 FR2 NR 100 МГц 2x2 + 1 LTE 20 МГц 4x4 |
| NB-IoT | 4 standalone NB-IoT соты или 4 LTE-соты с in-band/guard-band NB-IoT |
| LTE-M | 4 LTE-соты с CAT-M1 |
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 46,5 × 23,3 × 53,3 см |
| Масса | 14 кг |
| AMARI PCIe SDR 100 4x4 | 2 платы |
| Питание | 100–240 В AC |
| CPU | Intel i9 |
Аксессуары
AMARI PCIe SDR 100 4x4 Card
SDR100 4x4 построена на RF-трансиверах AD9371 и рассчитана на 5G-сценарии. Плата поддерживает MIMO 4x4, FDD/TDD, диапазон 400 МГц–6 ГГц, полосу до 100 МГц и GPS-синхронизацию. Платы могут синхронизироваться и объединяться для многосотовых конфигураций, carrier aggregation и более высоких MIMO-режимов.
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 2 × 13 × 22 см |
| Масса | 0,2 кг |
| Диапазон частот | 400 МГц – 6,0 ГГц |
| Макс. Tx Power | примерно от −20 до 12 дБм в зависимости от частоты |
| Полоса RF | 1,4 – 100 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 4x4 |
| ADC/DAC sample rate | 122,88 MS/s |
| ADC/DAC | 12 бит |
| Точность частоты | |
| PCIe | 8x / Gen 3 |
| LTE 20 МГц 64QAM EVM | |
| Синхронизация | внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Программные компоненты
| Параметр | Описание |
|---|---|
| vRAN eNodeB / gNodeB | Полное программное обеспечение Release 19, включающее Layer 3, Layer 2, Layer 1 и PHY, а также симулятор канала. Поддерживается подключение к radio front end по split 8 или split 7.2 через открытый API/драйвер, интерфейсы S1/NG, JSON-конфигурация, WebSocket API и CLI. |
| 4G/5G Core | Компактное ядро Release 18 со встроенными MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR. |
| IMS Server | Автономный IMS Server со встроенными P-CSCF, I-CSCF, S-CSCF и HSS. |
| eMBMS Gateway | LTE eMBMS gateway со встроенным MCE для широковещательных и многоадресных сервисов. |
Можно приобрести дополнительно
Сценарии применения

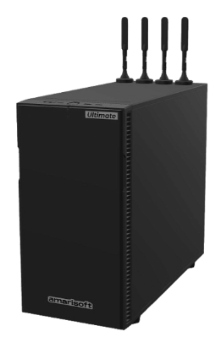

AMARI Callbox Ultimate
Обзор
AMARI Callbox Ultimate — высокопроизводительный 4G/5G сетевой эмулятор для тестирования устройств в 5G NSA/SA, LTE, LTE-M и NB-IoT. Комплекс объединяет eNB/gNB, EPC/5GC и прикладные сетевые функции в одном сервере.
Ultimate обеспечивает четыре NR-соты 100 МГц 4x4. При установке FR2 Hardware Package платформа может дополнительно формировать до двух mmWave-сот 100 МГц 2x2.
Возможности
| Возможность | Описание |
|---|---|
| 5G | Поддерживает 5G SA/NSA и RedCap/eRedCap. |
| LTE и LTE-M | LTE и LTE-M FDD/TDD для CAT-M1. |
| NB-IoT | Standalone, in-band и guard-band NB-IoT. |
| NTN | NR-NTN и NB-IoT-NTN, GEO/MEO/LEO и встроенное моделирование NTN-каналов. AMARI NTN Option — дополнительная программная лицензия; её необходимо включить в заказ, если NTN не входит в выбранную лицензионную конфигурацию. |
| До 1000 UE | До 1000 одновременно активных UE. |
| 6 Гбит/с — 2 Гбит/с | До 6 Гбит/с DL и 2 Гбит/с UL. |
| Handover | Intra-eNB/gNB на одном Callbox и inter-eNB/gNB между двумя Callbox. |
| Carrier aggregation | Агрегация LTE, NR FR1 и NR FR2 в FDD/TDD. |
| VoLTE, VoNR, VoWiFi | IMS/N3IWF обеспечивают тестирование голосовых сервисов, SMS, emergency call и VoWiFi. |
Основные особенности
| Параметр | Ограничение |
|---|---|
| Встроенные SDR | 4 × AMARI PCIe SDR 100 4x4 |
| Режим одной SDR | 2 независимых канала SISO/2x2 по 100 МГц или 1 канал 4x4 100 МГц |
| Допустимые сочетания | 4 × 100 МГц 4x4 3 × 100 МГц 4x4 + 2 × 100 МГц 2x2/SISO 2 × 100 МГц 4x4 + 4 × 100 МГц 2x2/SISO 1 × 100 МГц 4x4 + 6 × 100 МГц 2x2/SISO 8 × 100 МГц 2x2/SISO |
| Лицензионный предел ∑(полоса × MIMO-слои) | ≤ 1600 МГц |
| FR2 | Не более 2 сот 100 МГц 2x2 |
| Технология | Примеры конфигураций |
|---|---|
| 4G LTE | 8 сот 20 МГц 2x2 или 4 соты 20 МГц 4x4 |
| 5G NR SA | 8 FR1 сот 100 МГц 2x2 или 4 FR1 соты 100 МГц 4x4 или 2 FR1 100 МГц 4x4 + 1 FR2 100 МГц 2x2 |
| 5G NR NSA | 3 NR 100 МГц 4x4 + 1 LTE 20 МГц 4x4 или 4 FR1 NR 100 МГц 2x2 + 4 LTE 20 МГц 2x2 или 2 FR2 NR 100 МГц 2x2 + 1 LTE 20 МГц 4x4 |
| NB-IoT | 8 standalone NB-IoT сот или 8 LTE-сот с in-band/guard-band NB-IoT |
| LTE-M | 8 LTE-сот с CAT-M1 |
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 46,5 × 23,3 × 53,3 см |
| Масса | 14 кг |
| AMARI PCIe SDR 100 4x4 | 4 платы |
| Питание | 100–240 В AC |
| CPU | Intel i9 |
Аксессуары
AMARI PCIe SDR 100 4x4 Card
SDR100 4x4 построена на RF-трансиверах AD9371 и рассчитана на 5G-сценарии. Плата поддерживает MIMO 4x4, FDD/TDD, диапазон 400 МГц–6 ГГц, полосу до 100 МГц и GPS-синхронизацию. Платы могут синхронизироваться и объединяться для многосотовых конфигураций, carrier aggregation и более высоких MIMO-режимов.
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 2 × 13 × 22 см |
| Масса | 0,2 кг |
| Диапазон частот | 400 МГц – 6,0 ГГц |
| Макс. Tx Power | примерно от −20 до 12 дБм в зависимости от частоты |
| Полоса RF | 1,4 – 100 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 4x4 |
| ADC/DAC sample rate | 122,88 MS/s |
| ADC/DAC | 12 бит |
| Точность частоты | |
| PCIe | 8x / Gen 3 |
| LTE 20 МГц 64QAM EVM | |
| Синхронизация | внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Программные компоненты
| Параметр | Описание |
|---|---|
| vRAN eNodeB / gNodeB | Полное программное обеспечение Release 19, включающее Layer 3, Layer 2, Layer 1 и PHY, а также симулятор канала. Поддерживается подключение к radio front end по split 8 или split 7.2 через открытый API/драйвер, интерфейсы S1/NG, JSON-конфигурация, WebSocket API и CLI. |
| 4G/5G Core | Компактное ядро Release 18 со встроенными MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR. |
| IMS Server | Автономный IMS Server со встроенными P-CSCF, I-CSCF, S-CSCF и HSS. |
| eMBMS Gateway | LTE eMBMS gateway со встроенным MCE для широковещательных и многоадресных сервисов. |
Можно приобрести дополнительно
Сценарии применения

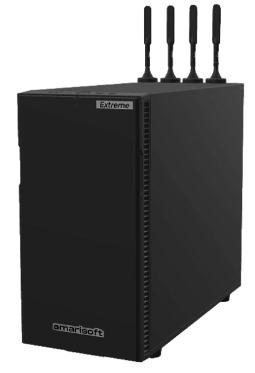

AMARI Callbox Extreme
Обзор
AMARI Callbox Extreme — старшая модель линейки для высокопроизводительных испытаний 5G NSA/SA, LTE, LTE-M и NB-IoT. Она эмулирует eNB/gNB и EPC/5GC и предназначена для наиболее ёмких многосотовых сценариев.
Extreme поддерживает до шести NR-сот 100 МГц 4x4. С FR2 Hardware Package комплекс может формировать до десяти mmWave-сот 100 МГц 2x2; актуальное руководство также описывает вариант с UDC 26/39 ГГц.
Возможности
| Возможность | Описание |
|---|---|
| 5G | 5G SA/NSA, RedCap и eRedCap. |
| LTE и LTE-M | LTE и LTE-M FDD/TDD. |
| NB-IoT | Standalone, in-band и guard-band NB-IoT. |
| NTN | NR-NTN и NB-IoT-NTN, GEO/MEO/LEO, прозрачный/регенеративный режим и встроенная симуляция NTN-канала. AMARI NTN Option — дополнительная программная лицензия; её необходимо включить в заказ, если NTN не входит в выбранную лицензионную конфигурацию. |
| До 1000 UE | До 1000 одновременно активных UE. |
| 9 Гбит/с — 2 Гбит/с | До 9 Гбит/с DL и 2 Гбит/с UL. |
| Handover | Intra-eNB/gNB на одном комплексе и inter-eNB/gNB при использовании двух Callbox. |
| Carrier aggregation | Агрегация LTE, NR FR1 и NR FR2 в FDD/TDD. |
| VoLTE, VoNR, VoWiFi | IMS и N3IWF для голосовых сервисов, SMS, emergency call и VoWiFi. |
Основные особенности
| Параметр | Ограничение |
|---|---|
| Встроенные SDR | 6 × AMARI PCIe SDR 100 4x4 |
| Режим одной SDR | 2 независимых канала SISO/2x2 по 100 МГц или 1 канал 4x4 100 МГц |
| Допустимые сочетания | От 6 × 100 МГц 4x4 до 12 × 100 МГц 2x2/SISO, включая смешанные варианты 4x4 и 2x2 |
| Лицензионный предел ∑(полоса × MIMO-слои) | ≤ 2400 МГц |
| FR2 | До 10 сот 100 МГц 2x2 |
| Технология | Примеры конфигураций |
|---|---|
| 4G LTE | 12 сот 20 МГц 2x2 или 6 сот 20 МГц 4x4 |
| 5G NR SA | 12 FR1 сот 100 МГц 2x2 или 6 FR1 сот 100 МГц 4x4 или 1 FR1 100 МГц 4x4 + 10 FR2 сот 100 МГц 2x2 |
| 5G NR NSA | 5 FR1 NR 100 МГц 4x4 + 1 LTE 20 МГц 4x4 или 10 FR1 NR 100 МГц 2x2 + 2 LTE 20 МГц 2x2 или 10 FR2 NR 100 МГц 2x2 + 1 LTE 20 МГц 4x4 |
| NB-IoT | 12 standalone NB-IoT сот или 12 LTE-сот с in-band/guard-band NB-IoT |
| LTE-M | 12 LTE-сот с CAT-M1 |
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 46,5 × 23,3 × 53,3 см |
| Масса | 18 кг |
| AMARI PCIe SDR 100 4x4 | 6 плат |
| Питание | 100–240 В AC |
| CPU | AMD |
Аксессуары
AMARI PCIe SDR 100 4x4 Card
SDR100 4x4 построена на RF-трансиверах AD9371 и рассчитана на 5G-сценарии. Плата поддерживает MIMO 4x4, FDD/TDD, диапазон 400 МГц–6 ГГц, полосу до 100 МГц и GPS-синхронизацию. Платы могут синхронизироваться и объединяться для многосотовых конфигураций, carrier aggregation и более высоких MIMO-режимов.
| Параметр | Значение |
|---|---|
| Размеры В × Ш × Г | 2 × 13 × 22 см |
| Масса | 0,2 кг |
| Диапазон частот | 400 МГц – 6,0 ГГц |
| Макс. Tx Power | примерно от −20 до 12 дБм в зависимости от частоты |
| Полоса RF | 1,4 – 100 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 4x4 |
| ADC/DAC sample rate | 122,88 MS/s |
| ADC/DAC | 12 бит |
| Точность частоты | |
| PCIe | 8x / Gen 3 |
| LTE 20 МГц 64QAM EVM | |
| Синхронизация | внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Программные компоненты
| Параметр | Описание |
|---|---|
| vRAN eNodeB / gNodeB | Полное программное обеспечение Release 19, включающее Layer 3, Layer 2, Layer 1 и PHY, а также симулятор канала. Поддерживается подключение к radio front end по split 8 или split 7.2 через открытый API/драйвер, интерфейсы S1/NG, JSON-конфигурация, WebSocket API и CLI. |
| 4G/5G Core | Компактное ядро Release 18 со встроенными MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR. |
| IMS Server | Автономный IMS Server со встроенными P-CSCF, I-CSCF, S-CSCF и HSS. |
| eMBMS Gateway | LTE eMBMS gateway со встроенным MCE для широковещательных и многоадресных сервисов. |
Можно приобрести дополнительно
Сценарии применения
Дополнительные опции и аксессуары
Ниже собраны позиции, которые не следует считать частью базовой поставки каждого Callbox. Совместимость зависит от модели и заказанной программной лицензии.
| Опция / аксессуар | Mini | Classic | Advanced | Ultimate | Extreme |
|---|---|---|---|---|---|
| AMARI NTN Option | Да* | Да* | Да* | Да* | Да* |
| AMARI FR2 Option | — | — | Да | Да | Да |
| AMARI FR2 Hardware Package | — | — | Да | Да | Да |
| Дополнительные AMARI Test SIM Cards | Да | Да | Да | Да | Да |
| AMARI Test eSIM Profile | Да | Да | Да | Да | Да |
| Дополнительный AMARI Callbox | Да | Да | Да | Да | Да |
* NTN: в актуальной таблице лицензий AMARI NW Series NTN указан как Available option для NR-лицензий. Поэтому для карточки его следует считать отдельной лицензируемой опцией, если коммерческая конфигурация заказа явно не включает NTN.
AMARI NTN Option
Дополнительная программная лицензия для активации NTN-функциональности в соответствующей лицензии AMARI NW. В актуальной таблице AMARI NW Series она указана отдельно в колонке Available options для NR-лицензий.
Функциональность включает NR-NTN и NB-IoT-NTN, прозрачный и регенеративный режимы, работу с GEO/MEO/LEO, моделирование задержки и эффекта Доплера, а также инструмент моделирования созвездий. В карточке Callbox NTN следует указывать как опцию, если оно не включено в конкретную заказанную лицензию.
AMARI FR2 Option
Дополнительная программная лицензия для соответствующих AMARI NW 2000/4000/8000/12000, необходимая для программной поддержки NR FR2/mmWave. Используется совместно с аппаратной частью FR2 на AMARI Callbox Advanced, AMARI Callbox Ultimate и AMARI Callbox Extreme.
AMARI FR2 Option не следует считать базовой функцией поставки AMARI Callbox Advanced, AMARI Callbox Ultimate и AMARI Callbox Extreme, если лицензия отдельно не включена в заказанную конфигурацию.
AMARI FR2 Hardware Package
Аппаратный комплект Amarisoft для работы в 5G NR FR2/mmWave на AMARI Callbox Advanced, AMARI Callbox Ultimate и AMARI Callbox Extreme. В комплект входят UDC (Up-Down Converter), RF-кабели и рупорные антенны. UDC преобразует Sub-6 сигнал AMARI PCIe SDR 100 4x4 в mmWave и обратно.
Для полноценной FR2-конфигурации также требуется соответствующая программная AMARI FR2 Option.
| Параметр | Значение |
|---|---|
| Размеры UDC, В × Ш × Г | 4 × 9,5 × 27,5 см |
| Масса UDC | 0,2 кг |
| Диапазон частот | два SKU: 24–30 ГГц или 37–40 ГГц |
| RF-полоса | 1 ГГц |
| Питание | 12 В DC |
Дополнительные AMARI Test SIM Cards
AMARI Callbox Series стандартно поставляется с 5 AMARI Test SIM Cards. Эта позиция относится именно к дополнительным картам сверх базовых пяти.
SIM/USIM-карты соответствуют настройкам Amarisoft Core Network по умолчанию, поэтому устройство с такой SIM может зарегистрироваться в тестовой сети без изменения стандартной конфигурации ядра. Поддерживаются XOR, MILENAGE и TUAK; SIM является программируемой с ограничениями для ICCID, алгоритма аутентификации и ключа.
| Параметр | Значение |
|---|---|
| Applications | SIM / USIM |
| HPLMN | 00101 |
| IMSI | 001010123456789 |
| Authentication Algorithm | XOR |
| Authentication Key | 00112233445566778899aabbccddeeff |
| Программируемость | Да, кроме ICCID, алгоритма аутентификации и ключа |
| Поддерживаемые алгоритмы | XOR, MILENAGE, TUAK |
AMARI Test eSIM Profile
Дополнительный тестовый eSIM-профиль Amarisoft для коммерческих устройств с поддержкой eSIM. Он не входит в стандартный комплект из 5 физических AMARI Test SIM Cards и заказывается отдельно.
Параметры профиля согласованы с настройками Amarisoft Core Network по умолчанию, что упрощает регистрацию eSIM-устройства в тестовой сети. Профиль поставляется для установки на совместимое eSIM-устройство.
| Параметр | Значение |
|---|---|
| Applications | SIM / USIM profile for eSIM |
| HPLMN | 00101 |
| IMSI | 001010123456789 |
| Authentication Algorithm | XOR |
| Authentication Key | 00112233445566778899aabbccddeeff |
| Программируемость | Нет |
| Поддерживаемые алгоритмы | XOR, MILENAGE, TUAK |
Дополнительный AMARI Callbox
Вторая система AMARI Callbox требуется для сценариев inter-eNB/gNB handover между двумя независимыми эмуляторами сети. Модель выбирается по нужным технологиям, полосе, MIMO, числу сот и производительности.
Характеристики AMARI Callbox Series — эмуляторы мобильных сетей 4G/5G для тестирования абонентских устройств
Документация AMARI Callbox Series — эмуляторы мобильных сетей 4G/5G для тестирования абонентских устройств
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
