AKMETEX ATAD3000 Simbox Series - серия эмуляторов абонентских
Семейство ATAD3000 Simbox предназначено для функционального и нагрузочного тестирования сетей 4G/5G. Решения эмулируют множество совместимых с 3GPP абонентских устройств в одном радиочастотном спектре. Во всех сериях используется общий программный стек; различия определяются аппаратной платформой, количеством и типом SDR, доступной полосой, MIMO и максимальным числом одновременно эмулируемых UE.
Модельный ряд
ATAD3000 Simbox LTE Series — платформа для тестирования LTE eNodeB, LTE‑M и NB‑IoT. LTE 001, LTE 064, LTE 128, LTE 256, LTE 1000.
ATAD3000 Simbox E Series — для тестирования малых сот 5G gNodeB и совместных 4G/5G-сценариев. E 001, E 064, E 128, E 256.
ATAD3000 Simbox MBS Series — старшая односерверная платформа для тестирования 5G macro base station, включая FR1 и опциональный FR2. MBS 001, MBS 064, MBS 128, MBS 256, MBS 1000.
ATAD3000 Simbox Infinity Series — масштабируемая многосерверная система для тестирования участков и целых сетей: до 60 000 UE и более 100 Гбит/с в каждом направлении.
Сравнение моделей
| Серия | Основное назначение | Варианты | Макс. UE | Макс. DL / UL | RF-платформа | 5G | Доп. опции |
|---|---|---|---|---|---|---|---|
| ATAD3000 Simbox LTE | LTE eNodeB | 001 / 064 / 128 / 256 / 1000 | 1000 | 800 / 300 Мбит/с | 4 × SDR 2×2 | — | Simnovus для VoLTE |
| ATAD3000 Simbox E | 5G small cell gNodeB | 001 / 064 / 128 / 256 | 256 | 2 / 1 Гбит/с | 2 × SDR 100 4×4 | SA / NSA | NTN software; Simnovus |
| ATAD3000 Simbox MBS | 5G macro base station | 001 / 064 / 128 / 256 / 1000 | 1000 | 4 / 3 Гбит/с | 3 × SDR 100 4×4 | SA / NSA, FR1; FR2 опционально | NTN; FR2 software + hardware; Simnovus |
| ATAD3000 Simbox Infinity | Масштабное тестирование сети | масштабируемая N-server система | 60 000 | 100+ / 100+ Гбит/с | N × 8 SDR 100 4×4 | SA / NSA, FR1; FR2 опционально | NTN; FR2 software + hardware; Simnovus |
Количество UE зависит от выбранной модификации и конфигурации сот. В таблицах модификаций ниже знак ✓ означает поддержку количества UE, указанного в названии продукта; отдельное число в ячейке показывает фактический предел для конкретной конфигурации.
Графический интерфейс ATAD3000 Simbox
Ключевая отличительная особенность ATAD3000 Simbox — графический веб-интерфейс в дополнение к консольному управлению. Он предоставляет визуальные средства для работы с сигнальными сообщениями, аналитикой, ресурсными блоками, конфигурационными файлами и автоматизированными сценариями тестирования.
| Возможность GUI | Краткое описание | Практическое преимущество |
|---|---|---|
Настройка отображения сигнальных сообщений | Отображение одного или нескольких сигнальных уровней, фильтрация сообщений по восходящему/нисходящему каналу связи и другие фильтры. | Удобный быстрый поиск проблем сигнального обмена. |
Просмотр и сохранение сообщений | Быстрый просмотр и сохранение сигнальных сообщений. | Работа с сигнальными сообщениями непосредственно из графического интерфейса. |
Аналитика в реальном времени | Просмотр аналитики в режиме реального времени. | Наглядный контроль параметров во время тестирования. |
Расположение ресурсных блоков | Графический просмотр расположения ресурсных блоков. | Наглядное представление распределения ресурсных блоков. |
Редактирование конфигурации | Быстрое изменение конфигурационных файлов прямо из веб-интерфейса. | Нет необходимости переходить из веб-интерфейса к отдельному редактированию файла. |
Автоматизация через API | Создание автоматизированных сценариев для тестирования через API. | Включение тестов в автоматизированные сценарии. |
Настройка отображения и фильтрация сигнальных сообщений
Возможность настройки отображения сообщений различных сигнальных уровней, как одного, так и нескольких, а также фильтр сообщений по восходящему/нисходящему каналу связи и другие фильтры, удобные для быстрого поиска проблем сигнального обмена.
Настройка отображения и фильтрация сигнальных сообщений
Быстрый просмотр и сохранение сигнальных сообщений
Возможность быстрого просмотра и сохранения сигнальных сообщений.
Быстрый просмотр и сохранение сигнальных сообщений
Аналитика в режиме реального времени
Возможность просмотра аналитики в режиме реального времени.
Аналитика в режиме реального времени
Просмотр расположения ресурсных блоков
Возможность просмотра расположения ресурсных блоков.
Просмотр расположения ресурсных блоков
Изменение конфигурационных файлов из веб-интерфейса
Возможность быстрого изменения конфигурационных файлов прямо из веб-интерфейса.
Изменение конфигурационных файлов из веб-интерфейса
Автоматизированные сценарии тестирования через API
Возможность создания автоматизированных сценариев для тестирования через API.
Автоматизированные сценарии тестирования через API
Обзор

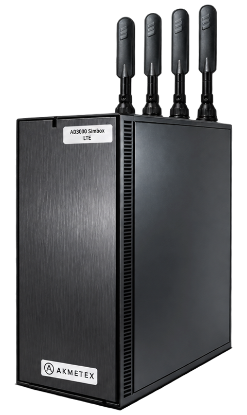

ATAD3000 Simbox LTE Series — программно-аппаратный эмулятор множества UE для функционального и производительного тестирования LTE eNodeB. Платформа эмулирует LTE/LTE‑A, LTE‑M и NB‑IoT UE, работающие одновременно в одном спектре. Серия выпускается в пяти вариантах на 1, 64, 128, 256 или 1000 UE.
Модификации и ёмкость
Число в названии модификации обозначает её номинальную лицензионную ёмкость по количеству UE. Знак ✓ означает, что указанная конфигурация поддерживает эту номинальную ёмкость; если в ячейке указано отдельное число, это фактический предел UE именно для данной конфигурации.
| Модификация | 20 МГц 2×2, 1 CC | 20 МГц 2×2, 4 CC | 20 МГц 4×4, 1 CC | 20 МГц 4×4, 2 CC |
|---|---|---|---|---|
| ATAD3000 Simbox LTE 001 | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox LTE 064 | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox LTE 128 | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox LTE 256 | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox LTE 1000 | ✓ | 256 | 256 | 256 |
Возможности
| Возможность | Описание |
|---|---|
| LTE и LTE‑M | LTE/LTE‑A и одновременная эмуляция множества LTE‑M UE. |
| NB‑IoT | Эмуляция UE категорий NB1 и NB2. |
| NTN | Поддерживаются NTN-сценарии UE и моделирование задержки/доплеровского сдвига в предусмотренных конфигурациях. |
| До 1000 UE | До 1000 одновременно активных UE в зависимости от модификации и конфигурации eNodeB. |
| 800 / 300 Мбит/с | До 800 Мбит/с DL и 300 Мбит/с UL. |
| Handover | Поддерживаются хэндоверы внутри eNB и между eNB. |
| Агрегация несущих | Несколько LTE TDD/FDD сот для высокопроизводительных сценариев. |
| VoLTE | Поддерживается через дополнительный модуль партнёра Simnovus. |
Основные особенности
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Габариты В × Ш × Г | 46,5 × 23,3 × 53,3 см |
| Масса | 14 кг |
| PCIe SDR 2×2 | 4 карты |
| Питание | 100–240 В AC |
| CPU | Intel i9 |
PCIe SDR 2×2
SDR-карта на базе RF-трансивера AD9361 2×2 поддерживает MIMO 2×2, FDD/TDD и работу в диапазоне 500 МГц–6 ГГц. Встроенный GPS используется для точной синхронизации времени и частоты; карты могут объединяться с передачей clock и PPS.
| Параметр | Значение |
|---|---|
| Габариты В × Ш × Г | 2 × 11,5 × 12,8 см |
| Масса | 0,1 кг |
| Диапазон частот | 500 МГц – 6,0 ГГц |
| Полоса RF | 200 кГц – 56 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 2×2 |
| ADC/DAC | 61,44 Мвыб/с, 12 бит |
| Точность частоты | 2 ppm |
| PCIe | ×1 / Gen 2 |
| Синхронизация | Внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Аксессуары
Программные компоненты
| Компонент | Описание |
|---|---|
| 4G/5G UE Simulator | ПО UE Simulator; в LTE Series используется для массовой эмуляции LTE, LTE‑M и NB‑IoT UE с общим программным ядром семейства Simbox. |
| Автоматизация | WebSocket API для удалённого управления тестами. |
| Конфигурация | JSON-файлы конфигурации с примерами. |
| Трафик и измерения | Встроенный генератор TCP/UDP/HTTP, статистика, журналирование и симуляция канала. |
Приобрести дополнительно
Сценарии применения
Обзор
ATAD3000 Simbox E Series предназначена для функционального и нагрузочного тестирования малых сот 5G gNodeB. Платформа эмулирует множество UE LTE, LTE‑M, NB‑IoT и 5G SA/NSA в одном спектре. Доступны исполнения на 1, 64, 128 и 256 UE.
Модификации и ёмкость
Число в названии модификации обозначает её номинальную лицензионную ёмкость по количеству UE. Знак ✓ означает, что указанная конфигурация поддерживает эту номинальную ёмкость; если в ячейке указано отдельное число, это фактический предел UE именно для данной конфигурации.
| Модификация | LTE 20 МГц 2×2, 1 CC | LTE 20 МГц 2×2, 4 CC | LTE 20 МГц 4×4, 1 CC | LTE 20 МГц 4×4, 2 CC | 5G SA 100 МГц 4×4, 1 CC | 5G NSA 100 МГц 4×4, 1 CC |
|---|---|---|---|---|---|---|
| ATAD3000 Simbox E 001 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox E 064 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox E 128 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox E 256 | 1000 | ✓ | 1000 | ✓ | ✓ | 128 |
Возможности
| Возможность | Описание |
|---|---|
| 5G | 5G SA/NSA, 5G NTN и (e)RedCap в поддерживаемых конфигурациях. |
| LTE / LTE‑M | LTE/LTE‑A и эмуляция множества LTE‑M UE. |
| NB‑IoT | Категории NB1 и NB2. |
| До 256 UE | До 256 одновременно активных UE по позиционированию серии; конкретные пределы зависят от конфигурации сот. |
| 2 / 1 Гбит/с | До 2 Гбит/с DL и 1 Гбит/с UL. |
| Handover | Intra и inter eNB/gNB handover. |
| Агрегация несущих | Несколько LTE или NR FR1 сот TDD/FDD. |
| VoLTE / VoNR | Поддерживаются с дополнительным модулем Simnovus. |
Основные особенности
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Габариты В × Ш × Г | 46,5 × 23,3 × 53,3 см |
| Масса | 14 кг |
| PCIe SDR 100 4×4 | 2 карты |
| Питание | 100–240 В AC |
| CPU | Intel i9 |
PCIe SDR 100 4×4
SDR-карта на базе RF-трансиверов AD9371 поддерживает MIMO 4×4, FDD/TDD и диапазон 400 МГц–6 ГГц. Полоса RF достигает 100 МГц; встроенный GPS и линии clock/PPS обеспечивают синхронизацию нескольких карт.
| Параметр | Значение |
|---|---|
| Габариты В × Ш × Г | 2 × 13 × 22 см |
| Масса | 0,2 кг |
| Диапазон частот | 400 МГц – 6,0 ГГц |
| Макс. мощность Tx | −20…12 дБм, зависит от частоты |
| Полоса RF | 1,4–100 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 4×4 |
| ADC/DAC | 122,88 Мвыб/с, 12 бит |
| Точность частоты | |
| PCIe | ×8 / Gen 3 |
| Синхронизация | Внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Аксессуары
Программные компоненты
| Компонент | Описание |
|---|---|
| 4G/5G UE Simulator | Эмуляция большого числа LTE, LTE‑M, NB‑IoT, (e)RedCap и 5G NR UE в общем спектре. |
| NTN | Функциональность 5G NTN активируется отдельной программной опцией. |
| Автоматизация | WebSocket API и JSON-конфигурация. |
| Трафик / канал | TCP/UDP/HTTP generator, статистика и симуляция радиоканала. |
Приобрести дополнительно
Сценарии применения
Обзор
ATAD3000 Simbox MBS Series — старшая односерверная платформа семейства, предназначенная для тестирования 5G macro base station gNodeB. Она эмулирует LTE, LTE‑M, NB‑IoT, 5G SA/NSA, (e)RedCap и поддерживает расширение до NTN и FR2. Доступны исполнения на 1, 64, 128, 256 и 1000 UE.
Модификации и ёмкость
Число в названии модификации обозначает её номинальную лицензионную ёмкость по количеству UE. Знак ✓ означает, что указанная конфигурация поддерживает эту номинальную ёмкость; если в ячейке указано отдельное число, это фактический предел UE именно для данной конфигурации.
| Модификация | LTE 20 МГц 2×2, 6 CC | LTE 20 МГц 4×4, 3 CC | SA FR1 100 МГц 4×4, 2 CC | SA FR1 100 МГц 4×4, 3 CC | NSA FR1 100 МГц 2×2, 1 CC | NSA FR1 100 МГц 2×2, 2 CC | SA FR2 100 МГц, 4 CC | NSA FR2 100 МГц, 3 CC |
|---|---|---|---|---|---|---|---|---|
| ATAD3000 Simbox MBS 001 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox MBS 064 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox MBS 128 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ATAD3000 Simbox MBS 256 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | 128 | 128 |
| ATAD3000 Simbox MBS 1000 | ✓ | ✓ | ✓ | 256 | ✓ | 256 | 128 | 128 |
Возможности
| Возможность | Описание |
|---|---|
| 5G | 5G SA/NSA, 5G NTN и (e)RedCap. |
| LTE / LTE‑M | LTE/LTE‑A и эмуляция LTE‑M. |
| NB‑IoT | NB1 и NB2. |
| До 1000 UE | До 1000 одновременно активных UE. |
| 4 / 3 Гбит/с | До 4 Гбит/с DL и 3 Гбит/с UL. |
| Handover | Intra и inter eNB/gNB handover. |
| Агрегация несущих | Несколько LTE или NR FR1 сот TDD/FDD. |
| FR2 | Доступен при приобретении программной FR2-опции и аппаратного FR2 Hardware Package. |
| VoLTE / VoNR | Поддерживаются с Simnovus add-on. |
Основные особенности
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Габариты В × Ш × Г | 46,5 × 23,3 × 53,3 см |
| Масса | 14 кг |
| PCIe SDR 100 4×4 | 3 карты |
| Питание | 100–240 В AC |
| CPU | Intel i9 |
PCIe SDR 100 4×4
Три SDR100 4×4 обеспечивают FR1-конфигурации с шириной полосы до 100 МГц на карту и поддержкой MIMO 4×4.
| Параметр | Значение |
|---|---|
| Габариты В × Ш × Г | 2 × 13 × 22 см |
| Масса | 0,2 кг |
| Диапазон частот | 400 МГц – 6,0 ГГц |
| Макс. мощность Tx | −20…12 дБм, зависит от частоты |
| Полоса RF | 1,4–100 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 4×4 |
| ADC/DAC | 122,88 Мвыб/с, 12 бит |
| Точность частоты | |
| PCIe | ×8 / Gen 3 |
| Синхронизация | Внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Аксессуары
Программные компоненты
| Компонент | Описание |
|---|---|
| 4G/5G UE Simulator | Эмуляция LTE, LTE‑M, NB‑IoT, (e)RedCap и 5G NR UE в общем спектре. |
| NTN | NR‑NTN / NB‑IoT‑NTN с моделированием положения UE, задержки и доплеровского сдвига; требует соответствующей программной опции. |
| FR2 | Поддержка NR FR2 при наличии программной FR2-опции и аппаратного FR2-комплекта. |
| Автоматизация / трафик | WebSocket API, JSON, TCP/UDP/HTTP generator, журналирование и channel simulation. |
Приобрести дополнительно
Сценарии применения
Обзор
ATAD3000 Simbox Infinity Series — масштабируемая многосерверная платформа для тестирования не только отдельной базовой станции, но и участков либо целых мобильных сетей. Один сервер поддерживает до 5000 UE в восьми сотах 100 МГц 4×4; объединение до 12 серверов увеличивает систему до 60 000 UE. Крупную конфигурацию можно разделять между несколькими пользователями.
Масштабирование
| Параметр | Значение |
|---|---|
| Архитектура | N серверов |
| Максимум серверов в описываемой конфигурации | до 12 |
| Ёмкость одного сервера | до 5000 UE |
| Соты на сервер | 8 |
| Полоса / MIMO на соту | до 100 МГц, 4×4 |
| Максимальная ёмкость системы | до 60 000 UE |
| Пропускная способность | 100+ Гбит/с DL и 100+ Гбит/с UL |
Возможности
| Возможность | Описание |
|---|---|
| 5G | 5G SA/NSA, NTN и (e)RedCap. |
| LTE / LTE‑M / NB‑IoT | LTE/LTE‑A, LTE‑M, NB1/NB2. |
| До 60 000 UE | Масштабирование до 12 серверов. |
| 100+ / 100+ Гбит/с | Более 100 Гбит/с в обоих направлениях. |
| Handover | Intra и inter eNB/gNB handover. |
| Агрегация несущих | Несколько LTE/NR FR1 сот TDD/FDD. |
| Многопользовательская работа | Крупную систему можно логически разделять между несколькими пользователями. |
| FR2 | Программная и аппаратная опции FR2. |
| VoLTE / VoNR | Simnovus add-on. |
Основные особенности
Аппаратные компоненты
| Параметр | Значение |
|---|---|
| Форм-фактор | N × сервер 2U |
| Масса | N × 17 кг |
| PCIe SDR 100 4×4 | N × 8 карт |
| Питание | 100–240 В AC |
| CPU | N × AMD EPYC |
PCIe SDR 100 4×4
На каждом сервере Infinity используется до восьми SDR100 4×4; характеристики RF-карты соответствуют общей платформе SDR100 семейства Simbox.
| Параметр | Значение |
|---|---|
| Габариты В × Ш × Г | 2 × 13 × 22 см |
| Масса | 0,2 кг |
| Диапазон частот | 400 МГц – 6,0 ГГц |
| Макс. мощность Tx | −20…12 дБм, зависит от частоты |
| Полоса RF | 1,4–100 МГц |
| Питание | 12 В DC |
| Режим | FDD и TDD |
| MIMO | 4×4 |
| ADC/DAC | 122,88 Мвыб/с, 12 бит |
| Точность частоты | |
| PCIe | ×8 / Gen 3 |
| Синхронизация | Внутренний clock, PPS, GPS, внешний опорный clock (LVDS) |
Аксессуары
Программные компоненты
| Компонент | Описание |
|---|---|
| 4G/5G UE Simulator | Общий программный стек семейства Simbox для массовой эмуляции UE. |
| Масштабирование | Оркестрация N серверов для роста количества UE, сот и общей производительности. |
| NTN / FR2 | Функции подключаются соответствующими дополнительными программными опциями; FR2 также требует аппаратного комплекта. |
| Автоматизация / трафик | WebSocket API, JSON, встроенный TCP/UDP/HTTP generator, измерения и channel simulation. |
Приобрести дополнительно
Сценарии применения
Характеристики AKMETEX ATAD3000 Simbox Series - серия эмуляторов абонентских терминалов LTE/5G для тестирования базовых
Документация AKMETEX ATAD3000 Simbox Series - серия эмуляторов абонентских терминалов LTE/5G для тестирования базовых
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Сервисное обслуживание
