XproReplay Dotouch Решение для тестирования 4G/5G сетей
Dotouch XproReplay
Решение для тестирования ядра сетей 4G/5G
Dotouch XproReplay — решение для эмуляции интегрированных сетей 4G/5G с поддержкой 3GPP. Сетевые элементы 4G и 5G могут моделироваться как по отдельности, так и совместно. Решение включает компоненты тестирования signaling plane и media/user plane.
В исходном datasheet заявлена производительность более 60 000 attach/registration UE в секунду, до 10 млн одновременно подключённых UE на control plane и до 400 Гбит/с пропускной способности на user plane. Также предусмотрен automation test kit для пакетного обучения и генерации реального сетевого трафика и моделирования abnormal processes.

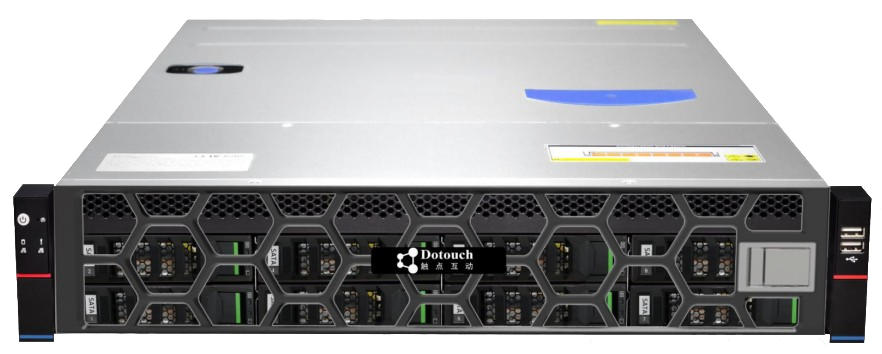

Dotouch XproReplay — пример аппаратной платформы, показанной в исходном datasheet
Основные сценарии тестирования
Signaling Plane Simulation
XproReplay Signaling Plane поддерживает моделирование сетевых элементов signaling plane и media plane сетей 4G и 5G, а также интерфейсов и бизнес-процессов между ними. Возможна эмуляция отдельного сетевого элемента либо всей сети 4G/5G.
| 4G network elements | UE, eNB, MME, SGW, PGW, HSS, PCRF. |
| 5G network elements | UE, gNB, AMF, SMF, AUSF, UDM, UPF, NRF, PCF, NEF, NSSF, AF, CHF, SCP, SMSF, SEPP и др. |
| 4G business processes | UE attach/detach, PDU session establishment, S1/X2 handover, bearer activation/deactivation, multi-PDN establishment и пользовательская настройка других business processes. |
| 5G business processes | Registration/Deregistration, PDU session setup/modification, N2/Xn handover, процессы, инициируемые UE или сетью, и пользовательская настройка других business processes. |
Media Plane Simulation
XproReplay Media Plane позволяет формировать крупномасштабный media traffic по заданным бизнес-моделям и связывать его с signaling simulation tester через определённый message interface. Signaling tester передаёт signaling events для запуска генерации media streams, а media traffic синхронно появляется и прекращается вместе с online/offline состоянием UE.
Связка XproReplay Signaling Plane и XproReplay Media Plane
Производительность media plane
| Media traffic на один сервер | Более 80 Гбит/с. |
| Media traffic на один UE | До 20 Гбит/с. |
| Масштабирование | Линейное при добавлении media simulation testers. |
| Пример масштабирования | 4 media simulation testers — 320 Гбит/с. |
Traffic Customization
XproReplay поддерживает пользовательскую настройку трафика в соответствии со сценариями и бизнес-моделями. Потоки могут смешиваться по заданной traffic model для построения модели, максимально приближенной к текущей рабочей сети.
Автоматизация и 3GPP SCAS
XproReplay содержит стандартный набор 3GPP SCAS (Security Assurance Specifications) use cases. Поддерживается тестирование AMF, SMF, UDM/AUSF, NSSF, NRF и UPF, а также интерфейсов N1, N2, N4 и service-oriented interfaces с использованием стандартных signaling processes.
Datasheet указывает test cases для authentication, authorization, replay attacks и других требований security foundation 5G Core, а также базовые функциональные тесты 5GC network elements.
| Batch Test | Пакетное выполнение use cases, включая базовые функциональные и security test cases. |
| Auto Judgement and Output | Автоматическая оценка и вывод результатов тестовых сценариев. |
| Graphical Display | Полностью графическое представление signaling-process data в форме, соответствующей 3GPP SCAS charts. |
| Construct protocol-stack codec | Захват и разбор полного signaling-plane traffic с автоматическим построением codec протокольного стека на основе сообщений рабочей сети. |
Software Defined Tester
XproReplay является software-defined tester и не требует специализированного appliance. Программное обеспечение и аппаратная платформа разделены, что позволяет разворачивать XproReplay на универсальных x86-серверах.
Можно использовать новый x86-сервер либо существующую серверную инфраструктуру. Конфигурация CPU, памяти и сетевых интерфейсов может изменяться для получения требуемого сочетания производительности и плотности портов.
Также поддерживается развёртывание в частных и публичных облачных средах на базе VMware, KVM, OpenStack и Amazon Web Services.
Ключевые возможности
Лицензирование
| Лицензия | Ограничения |
|---|---|
| XproReplay 20G traffic + 0.2 million UE | До 0,2 млн UE; interface speed не более 20G, например 2×10G. |
| XproReplay 40G traffic + 0.5 million UE | До 0,5 млн UE; interface speed не более 40G, например 4×10G. |
| XproReplay 80G traffic + 1 million UE | До 1 млн UE; interface speed не более 80G, например 8×10G. |
| XproReplay 200G traffic + 2 million UE | До 2 млн UE; interface speed не более 200G, например 2×100G. |
| XproReplay 400G traffic + 4 million UE | До 4 млн UE; interface speed не более 400G, например 4×100G. |
| SCAS | Подписка на 1 год: automatic test, automatic output, one-click script. |
