Dotouch XproIMS — решение для моделирования и тестирования IMS, VoNR
Dotouch XproIMS
Профессиональное решение для тестирования IMS Core Network
Dotouch XproIMS предназначен для моделирования поведения VoNR/VoLTE на основе 3GPP. На плоскости управления поддерживаются протокольные стеки SIP и MSRP, а на пользовательской плоскости — RTP для моделирования бизнес-процессов через интерфейс Gm.
Основные функции IMS-моделирования включают эмуляцию IMS UE и эмуляцию IMS Core Network. В реальных тестовых сценариях XproIMS UE tester и XproIMS Core Network tester могут развёртываться гибко — отдельно или совместно — в зависимости от требований теста.
Основные тестовые сценарии

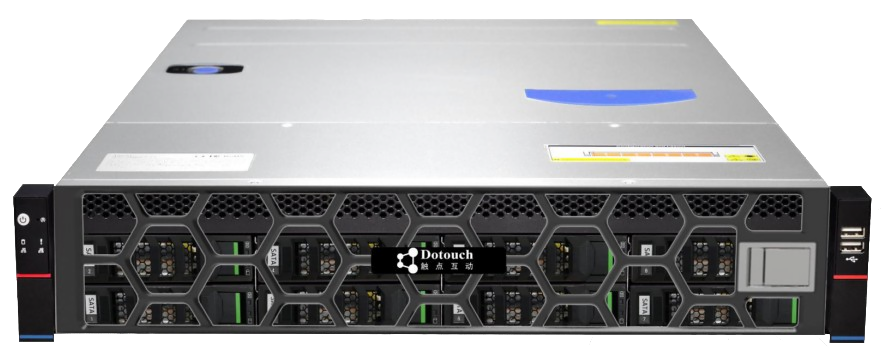

Пример серверной платформы, показанной в исходном datasheet. XproIMS не требует специализированного appliance и может развёртываться на стандартном x86-сервере.
Эмуляция IMS UE
Основные функции IMS UE simulation включают:
XproIMS может напрямую выполнять функциональное и нагрузочное тестирование IMS Core Network. Также он может работать совместно с XproReplay 5GC tester и подключаться к реальной IMS Core Network для тестирования VoNR/VoLTE и 5G Message.
Эмуляция IMS Core Network
XproIMS Core Network Simulation может взаимодействовать с XproReplay 5GC tester для тестирования функций gNB/eNB с использованием реальных 5G/4G UE.
Поддерживаемые процессы
| 5GC/EPC registration/deregistration и IMS registration/deregistration. |
| Стандартные процедуры установления голосового вызова. |
| Стандартные процедуры установления видеовызова. |
| EPS Fallback. |
| Short message и 5G Message service flows. |
Типовые тестовые сценарии
Можно развёртывать только XproIMS UE tester, только XproIMS Core Network tester либо оба компонента одновременно. В сочетании с XproReplay 5GC tester решение позволяет реализовывать тестирование 5GC DPI, IMS Core Network и отдельных сетевых элементов, 5GC/EPC, gNB/eNB, мобильных терминалов и SMS gateways.
Сценарий 1 — эмуляция всех NE для тестирования DPI
Эмуляция IMS UE, XproReplay Core Network и XproIMS при тестировании DPI (DUT).
Сценарий 2 — Particular IMS NE Wraparound Testing
Сценарий 3 — IMS Full Wraparound Testing
Сценарий 4 — 5GC/EPC Full Wraparound Testing
Сценарий 5 — gNB Full Wraparound Testing
Сценарий 6 — Real UE Testing
Software Defined Tester
XproIMS является software-defined tester и не требует специализированного appliance. Разделение программного обеспечения и аппаратной платформы позволяет снизить затраты и использовать универсальное аппаратное обеспечение архитектуры x86.
ПО XproIMS можно установить на новый x86-сервер или использовать существующие серверы. Конфигурация CPU, памяти и сетевых карт может изменяться для получения требуемого сочетания производительности и плотности портов.
XproIMS также поддерживает развёртывание в частных и публичных облачных средах на базе VMware, KVM, OpenStack и Amazon Web Services.
Производительность IMS
| Параметр | Возможность |
|---|---|
| IMS Registration Capability | 30 000 CPS. |
| IMS UE Online Capability | 1 000 000 UE terminals concurrently. |
| Voice Call | 500 CAPS. |
| Concurrent Voice Calls | 30 000 lines. |
| Loop Registration/Deregistration | 1 000 000 UE loop registration and deregistration. |
Ключевые функции
Лицензирование
| Лицензия | Ограничение общего числа UE |
|---|---|
| XproIMS 10,000 UE | Не более 10 000 UE. |
| XproIMS 100,000 UE | Не более 100 000 UE. |
| XproIMS 0.5 million UE | Не более 500 000 UE. |
| XproIMS 1 million UE | Не более 1 000 000 UE. |
