AKMETEX ATY - семейство программно-определяемых радиосистем для

Name: AKMETEX ATY - семейство программно-определяемых радиосистем для разработки и тестирования беспроводных систем
Brand: AKMETEX
Availability: PreOrder

AKMETEX ATY — семейство программно-определяемых радиосистем для разработки и тестирования беспроводных систем. Линейка включает портативные ATY230/ATY240, четырёхканальную ATY750 для 5G и Wi-Fi 7 и восьмиканальную ATY790 для исследований 6G. Поддерживаются диапазоны до 8 ГГц, до 8TX/8RX, мгновенная полоса до 2 ГГц, синхронизация и пользовательская разработка на Python, C/C++, C# и MATLAB.

Тип:Семейство аппаратных SDR-платформ с программируемой цифровой обработкой и многоканальными RF-трактами

Модельный ряд:ATY230, ATY240, ATY750, ATY790

Радиочастотные каналы:ATY230/ATY240 — 2TX/2RX; ATY750 — 4TX/4RX; ATY790 — 8TX/8RX

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Тип:Семейство аппаратных SDR-платформ с программируемой цифровой обработкой и многоканальными RF-трактами

Модельный ряд:ATY230, ATY240, ATY750, ATY790

Радиочастотные каналы:ATY230/ATY240 — 2TX/2RX; ATY750 — 4TX/4RX; ATY790 — 8TX/8RX

Модели

Сервис

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Серия ATY - программно-определяемые радиоплатформы (SDR)

Содержание

ATY230 - портативная SDR-платформа

ATY240 - высокопроизводительная SDR-платформа с USB 4.0

ATY750 - SDR-платформа для 5G и Wi-Fi 7

ATY790 - многоканальная SDR-платформа для исследований 6G

ATY230 - портативная SDR-платформа

Обзор продукта

ATY230 - портативная платформа программно-определяемого радио (SDR). Компактная и удобная для переноски конструкция обеспечивает готовность к работе сразу после подключения. Платформа охватывает широкий спектр сценариев - от базовых экспериментов до сложных систем связи - и поддерживает типовые задачи обработки радиосигналов, включая самотестирование устройства, анализ спектра, запись и воспроизведение сигналов. Поддерживается пользовательская разработка на Python, C/C++, C# и MATLAB, что упрощает реализацию сложных радиоприложений.

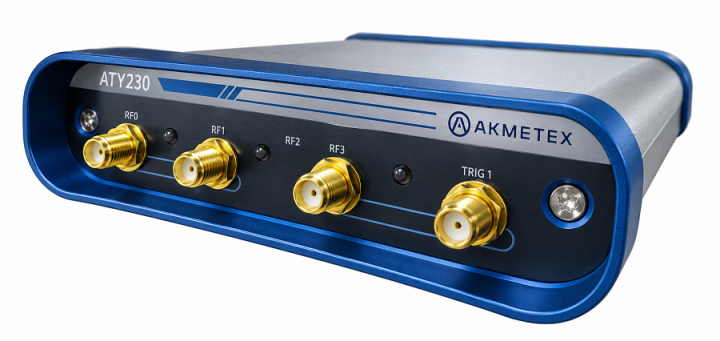

ATY230.

Портативная SDR-платформа.

Основные особенности

• Портативная конструкция: компактная и лёгкая, удобна для переноски и развёртывания в полевых условиях.

• Готовность к работе сразу после подключения для быстрого начала тестирования и экспериментов.

• Поддержка самотестирования устройства, анализа спектра, записи и воспроизведения сигналов.

• Поддержка пользовательской разработки на Python, C/C++, C# и MATLAB.

• Двухканальная архитектура с нулевой промежуточной частотой; радиочастотные каналы 2TX/2RX.

• Широкий диапазон частот 70 МГц-6 ГГц.

• Питание непосредственно через интерфейс USB 3.0 Type-C; дополнительный адаптер питания не требуется.

Технические характеристики

Параметр	802.11 a/b/g/n/ac/ax
Радиочастотные каналы	2TX / 2RX
Мощность передачи	≥ 7 dBm на один канал шириной 20 МГц
Поддерживаемый диапазон частот	70 МГц-6 ГГц
Полоса сигнала	200 кГц-56 МГц
EVM

ATY240 - высокопроизводительная SDR-платформа с USB 4.0

Обзор продукта

ATY240 - высокопроизводительная платформа программно-определяемого радио (SDR) на базе интерфейса USB 4.0. Обновлённая аппаратная архитектура обеспечивает существенное повышение системной производительности. Платформа ориентирована на радиолюбителей, инженеров и исследователей, сочетая простоту использования с профессиональными возможностями расширения. Интерфейс USB 4.0 устраняет ограничения пропускной способности и поддерживает передачу комплексного сигнала шириной 56 МГц на хост в реальном времени. Интегрированный модуль GPS синхронизации и позиционирования обеспечивает высокоточную пространственно-временную опору для распределённых измерительных систем. Встроенные опорные тактовые сигналы и входы/выходы запуска поддерживают аппаратную синхронизацию многоканальных систем.

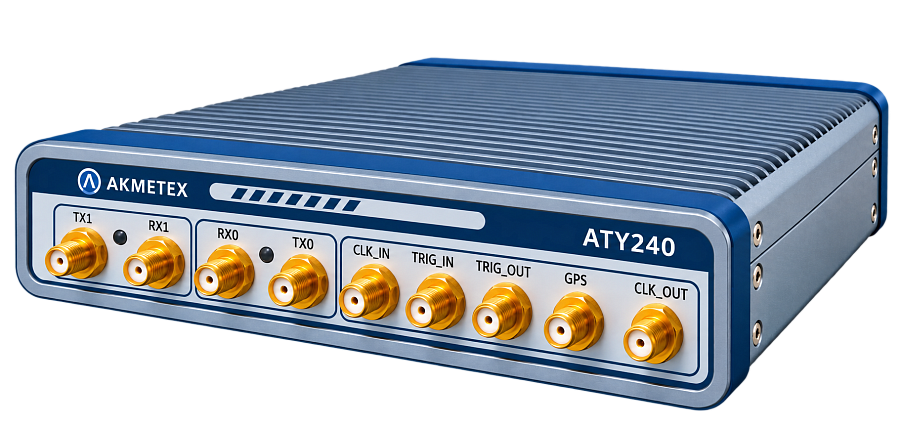

ATY240.

Высокопроизводительная SDR-платформа с интерфейсом USB 4.0.

Основные особенности

• Интерфейс USB 4.0 с поддержкой передачи комплексного сигнала шириной 56 МГц на хост в реальном времени.

• Интегрированный модуль GPS синхронизации и позиционирования для высокоточной пространственно-временной привязки.

• Встроенные опорные тактовые сигналы и входы/выходы запуска для аппаратной многоканальной синхронизации.

• Повышенная фазовая согласованность и точность синхронизации между несколькими устройствами.

• Поддержка распределённых измерительных систем и совместной работы нескольких узлов.

• Встроенная FPGA Xilinx XC7A100T с возможностью автономной обработки данных.

• Радиочастотные каналы 2TX/2RX и широкий диапазон частот 70 МГц-6 ГГц.

Технические характеристики

Параметр	Значение
Радиочастотные каналы	2TX / 2RX
Мощность передачи	≥ 5 dBm для однотонального сигнала
Поддерживаемый диапазон частот	70 МГц-6 ГГц
Полоса сигнала	200 кГц-56 МГц
EVM

ATY750 - SDR-платформа для 5G и Wi-Fi 7

Обзор продукта

ATY750 - высокопроизводительная платформа программно-определяемого радио (SDR), предназначенная для 5G и нового диапазона 7,2 ГГц Wi-Fi 7. Платформа использует высокопроизводительный радиочастотный тракт и архитектуру Xilinx Zynq UltraScale+ RFSoC третьего поколения для задач разработки и проверки беспроводных систем следующего поколения. Диапазон рабочих частот составляет 1 МГц-8 ГГц, поддерживаются четыре независимых канала TX/RX и мгновенная полоса пропускания до 400 МГц.

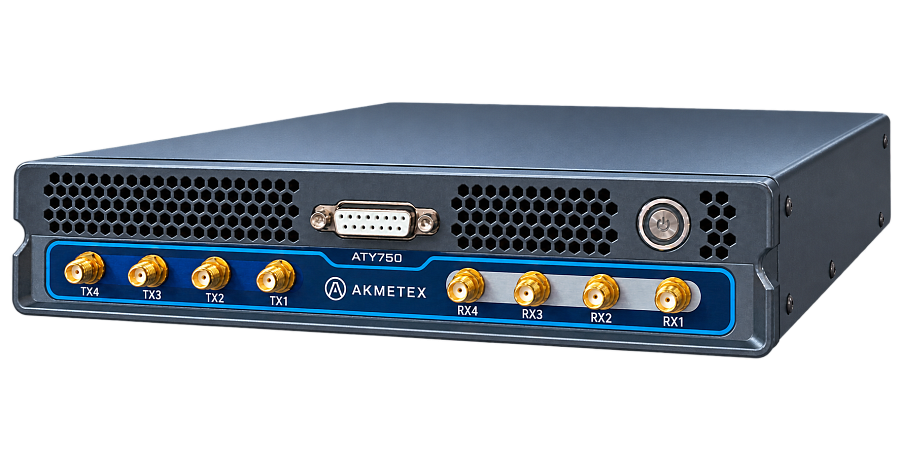

ATY750.

Высокопроизводительная SDR-платформа для 5G и Wi-Fi 7.

Основные особенности

• Ориентация на 5G и Wi-Fi 7 с оптимизацией для нового диапазона 7,2 ГГц.

• Архитектура Xilinx Zynq UltraScale+ RFSoC третьего поколения.

• Четыре независимых радиочастотных канала передачи и приёма: 4TX/4RX.

• Сверхширокий диапазон частот 1 МГц-8 ГГц с возможностью расширения до миллиметрового диапазона.

• Мгновенная полоса пропускания до 400 МГц для обработки широкополосных сигналов.

• 14-разрядные АЦП/ЦАП высокого разрешения и тактовая частота IQ-дискретизации 500 MSPS.

• Высокопроизводительный радиочастотный тракт для разработки и проверки беспроводных систем следующего поколения.

Технические характеристики

Параметр	Значение
Радиочастотные каналы	4TX / 4RX
Диапазон частот	1 МГц-8 ГГц (с возможностью расширения до миллиметрового диапазона)
Блок обработки данных	Xilinx Zynq UltraScale+ ZU47DR RFSoC
Разрядность АЦП и ЦАП	14 бит
Тактовая частота IQ-дискретизации	500 MSPS

ATY790 - многоканальная SDR-платформа для исследований 6G

Обзор продукта

ATY790 - высокопроизводительная многоканальная платформа программно-определяемого радио (SDR) для исследований 6G. Платформа построена на базе Xilinx Zynq UltraScale+ RFSoC третьего поколения, охватывает диапазон частот 1 МГц-6 ГГц и поддерживает восемь независимых каналов TX/RX. Мгновенная полоса каждого канала достигает 400 МГц; также поддерживается одноканальный режим с полосой 2 ГГц в режиме реальной дискретизации. Скорость выборки высокоскоростного АЦП достигает 5 GSPS, ЦАП - 9,85 GSPS, разрядность составляет 14 бит. Передача данных выполняется через два оптических интерфейса 100G, а программируемая FPGA-карта интерфейса PCIe 3.0 x16 обеспечивает взаимодействие с хост-компьютером в реальном времени.

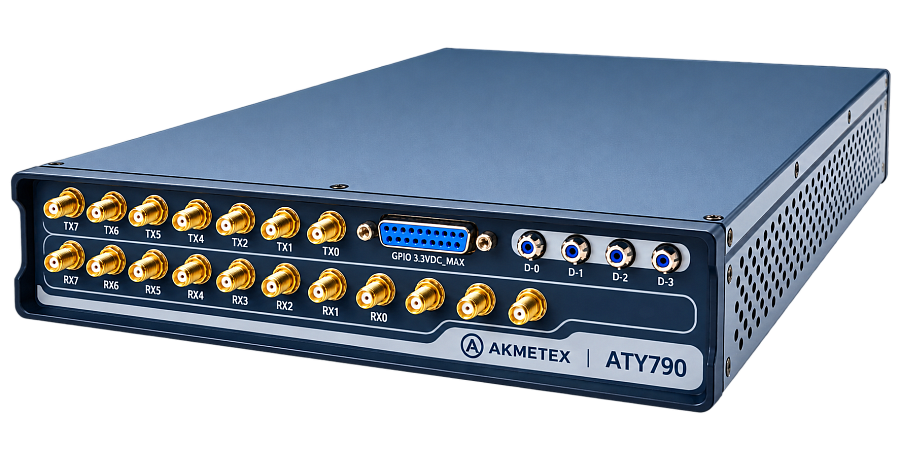

ATY790.

Многоканальная SDR-платформа для исследований 6G. Вид спереди

ATY790.

Многоканальная SDR-платформа для исследований 6G. Вид сзади

Основные особенности

• Предназначена для исследований 6G; архитектура Xilinx Zynq UltraScale+ RFSoC третьего поколения.

• Восемь независимых радиочастотных каналов передачи и приёма: 8TX/8RX.

• Диапазон частот 1 МГц-6 ГГц с возможностью расширения до миллиметрового диапазона.

• Мгновенная полоса каждого канала до 400 МГц; одноканальный режим реальной дискретизации с полосой 2 ГГц.

• Высокоскоростные АЦП 5 GSPS и ЦАП 9,85 GSPS; разрядность 14 бит.

• Два оптических интерфейса 100G для высокоскоростной передачи данных.

• Программируемая FPGA-карта интерфейса PCIe 3.0 x16 для взаимодействия с хост-компьютером в реальном времени.

Технические характеристики

Параметр	Значение
Диапазон частот	1 МГц-6 ГГц (с возможностью расширения до миллиметрового диапазона)
Мгновенная полоса пропускания	До 2 ГГц
Радиочастотные каналы	8TX / 8RX
Блок обработки данных	Xilinx Zynq UltraScale+ ZU47DR RFSoC
Интерфейс передачи данных	2 × оптический интерфейс 100G

Другие программно-определяемые радиосистемы и SDR-платформы представлены в разделе «Программно-определяемое радио (SDR)»

подробнее свернуть

Характеристики AKMETEX ATY - семейство программно-определяемых радиосистем для разработки и тестирования беспроводных

Название	Значение
Тип	Семейство аппаратных SDR-платформ с программируемой цифровой обработкой и многоканальными RF-трактами
Модельный ряд	ATY230, ATY240, ATY750, ATY790
Радиочастотные каналы	ATY230/ATY240 — 2TX/2RX; ATY750 — 4TX/4RX; ATY790 — 8TX/8RX
Частотный диапазон	ATY230/ATY240 — 70 МГц–6 ГГц; ATY750 — 1 МГц–8 ГГц; ATY790 — 1 МГц–6 ГГц с возможностью расширения до mmWave
Полоса	ATY230/ATY240 — 200 кГц–56 МГц; ATY750 — до 400 МГц; ATY790 — до 400 МГц на канал и до 2 ГГц в одноканальном режиме реальной дискретизации
Обработка	ATY240 — FPGA Xilinx XC7A100T; ATY750/ATY790 — Xilinx Zynq UltraScale+ ZU47DR RFSoC
Интерфейсы передачи данных	ATY230 — USB 3.0 Type-C; ATY240 — USB 4.0; ATY790 — 2 × оптический 100G и PCIe 3.0 x16
Синхронизация	ATY240 поддерживает GPS-синхронизацию, опорные тактовые сигналы и аппаратные входы/выходы запуска для многоканальных и распределённых систем
Назначение	Разработка и исследование SDR-приложений, анализ и генерация радиосигналов, 5G, Wi-Fi 7, многоканальные и MIMO-системы, исследования перспективных технологий 6G
Особенности	Масштабирование от компактной двухканальной USB-платформы до 8TX/8RX RFSoC-системы с высокоскоростными 100G-интерфейсами; запись и воспроизведение сигналов, программируемая цифровая обработка и создание пользовательских радиоприложений
