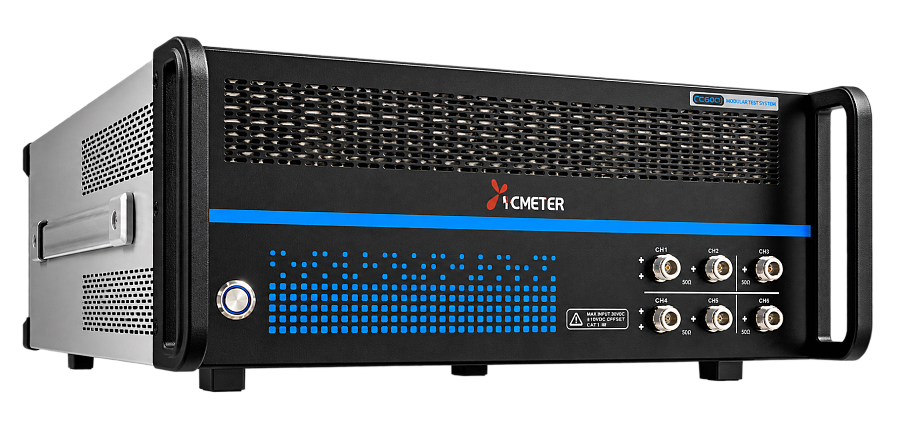

YCMETER YC1100 5G-A Communications Test Set
Обзор
YC1100 5G-A построен на широкополосной платформе тестирования беспроводной связи собственной разработки YCMETER. Комплекс сочетает высокую вычислительную производительность базовой полосы, широкую полосу анализа сигнала, развитые RF-ресурсы и поддержку нескольких стеков беспроводных протоколов.
Устройство предназначено для моделирования беспроводной сети, комплексного тестирования терминалов и проверки прикладных сервисов. В YC1100 реализованы стек 5G Core и стек сети радиодоступа; поддерживаются архитектуры 5G NR NSA и SA, что позволяет устанавливать с терминалом сквозное соединение и проверять сигнальные функции, протокольные процедуры и реальные сервисы передачи данных.
RF-тестирование охватывает мощность передатчика терминала, спектральные характеристики, качество модуляции и характеристики приёмника. В исходном документе заявлено соответствие тестовых функций требованиям 3GPP TS 38.508-1, TS 38.521-1 и TS 38.521-3.
Ключевые возможности
Примечание по исходному буклету.
На обзорной странице отдельно указана «полоса анализа 800 МГц», тогда как в таблице векторного анализатора приведена RF-полоса приёма 400 МГц. Кроме того, в основном описании поддержка LTE Cat1/Cat4 и 5G RedCap названа будущим расширением, а в боковом блоке той же страницы — поддерживаемой функцией. Ниже эти значения не объединяются и не исправляются.Векторный анализатор сигнала
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 300 МГц - 7,125 ГГц |
| Частотное разрешение | 1 Гц |
| Точность частоты | Определяется опорной временной базой |
| VSWR, 380-600 МГц | |
| VSWR, > 600 МГц - 2 ГГц | |
| VSWR, > 2 - 4 ГГц | |
| VSWR, > 4 - 7,125 ГГц | |
| CW level accuracy, +5...+30 дБм; 300 МГц - 3 ГГц | ±0,43 дБ, тип. |
| CW level accuracy, +5...+30 дБм; >3 - 4,2 ГГц | ±0,71 дБ, тип. |
| CW level accuracy, +5...+30 дБм; >4,2 - 7,125 ГГц | ±0,79 дБ, тип. |
| CW level accuracy, -60...+5 дБм; 300 МГц - 3 ГГц | ±0,3 дБ, тип. |
| CW level accuracy, -60...+5 дБм; >3 - 4,2 ГГц | ±0,33 дБ, тип. |
| CW level accuracy, -60...+5 дБм; >4,2 - 7,125 ГГц | ±0,4 дБ, тип. |
| Плоскостность уровня в полосе 100 МГц вокруг центральной частоты | ±0,5 дБ |
| Спектральная плотность шума | |
| Максимальный входной уровень CW | В исходной таблице указано «400 MHz»; единица измерения выглядит несогласованной |
| RF-полоса приёма | 400 МГц |
Векторный генератор сигнала
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 300 МГц - 7,125 ГГц |
| Частотное разрешение | 1 Гц |
| Точность частоты | Определяется опорной временной базой |
| VSWR, 380-600 МГц | |
| VSWR, > 600 МГц - 2 ГГц | |
| VSWR, > 2 - 4 ГГц | |
| VSWR, > 4 - 7,125 ГГц | |
| Range 1 | OUT: -110...+10 дБм; IO: -110...0 дБм |
| Точность CW, Range 1; 300 МГц - 3 ГГц | ±0,68 дБ, тип. |
| Точность CW, Range 1; >2 - 4 ГГц | ±0,62 дБ, тип. (диапазон приведён так в исходнике) |
| Точность CW, Range 1; >4,2 - 7,125 ГГц | ±0,72 дБ, тип. |
| Range 2 | OUT: -100...+10 дБм; IO: -100...0 дБм |
| Точность CW, Range 2; -100...+3 дБм, 300 МГц - 4,2 ГГц | ±0,4 дБ, тип. |
| Точность CW, Range 2; >4,2 - 7,125 ГГц | ±0,6 дБ, тип. |
| Точность выходного уровня | ±0,1 дБ |
| Плоскостность выходного уровня в полосе 100 МГц | ±0,5 дБ, тип. |
| Широкополосный шумовой фон | |
| Фазовый шум | -103 dBc @ 100 кГц, nominal; -103 dBc @ 300 кГц, nominal |
| RF-полоса передачи | 400 МГц |
| 2-я гармоника, 380 МГц - 4 ГГц, P | > 40 dBc nominal |
| 2-я гармоника, >4 - 7,125 ГГц, P | > 50 dBc nominal |
| 3-я гармоника, 380 МГц - 4 ГГц, P | > 65 dBc nominal |
| 3-я гармоника, >4 - 7,125 ГГц, P | > 75 dBc nominal |
5G NR FR1 System Simulator
Базовые параметры
| Параметр | Значение |
|---|---|
| Сетевая архитектура | SA, NSA |
| Дуплекс | TDD, FDD |
| Cyclic Prefix | Normal CP |
| Subcarrier Spacing | 15 кГц, 30 кГц |
| Максимальная полоса | Одна несущая: 100 МГц; Carrier Aggregation: до 800 МГц |
| Алгоритмы integrity | NIA2, NIA1, NIA0 |
| Алгоритмы шифрования | NEA0, NEA1, NEA2 |
| EVM нисходящего сигнала |
Физический уровень
MAC / RLC / PDCP / RRC
| Уровень | Возможности |
|---|---|
| MAC | Пользовательская настройка планирования UL/DL; slot configuration; MCS; symbol start / length; Time Domain List. |
| RLC | Сегментация и сборка; RLC Acknowledged Mode; RLC Unacknowledged Mode. |
| PDCP | Integrity и шифрование; управление sequence number, отбрасывание SDU, reordering / передача. |
| RRC | 3GPP TS 38.331 Release 17; RRCSetupRequest / RRCSetup / RRCSetupComplete; UL/DL Information Transfer с прозрачной передачей NAS; RRC Reconfiguration / Complete; RRC Reestablishment / Complete. |
Core Network, данные и RF-измерения терминала
| Категория | Возможности |
|---|---|
| Core Network | Release 17; NIA2/NIA1/NIA0; NEA0/NEA1/NEA2; установление нескольких PDU Session. |
| Сервисы данных UE | Установление соединения терминала с внешним сервером; ping; FTP и HTTP. |
| Передатчик UE | Измерение мощности передачи; качества передаваемого сигнала, включая EVM, carrier leakage, in-band emissions и спектральную плоскостность; спектральные измерения OBW, ACLR и SEM. |
| Приёмник UE | Измерение BLER. |
Аппаратные характеристики прибора
| Параметр | Значение |
|---|---|
| Питание | 100 / 120 / 220 / 240 В AC, 50/60 Гц |
| Потребляемая мощность | 1400 Вт |
| Размеры без ножек и ручек | 177 × 427 × 617 мм |
| Размеры с ножками и ручками | 195 × 437 × 675 мм |
| Масса, полная конфигурация | 20 кг |
| Рабочая температура и влажность | +10...+40 °C; 5-85% RH |
| EMC | 2014/30/EC; EN 61326-1; EN 61326-2-1; EN 55011 Class A |
| RF-разъёмы | RF IN / RF OUT: N-type female, 50 Ом nominal |
| Конфигурация RF-портов | IO/OUT: 2 группы на RF-плату; независимый OUT: 2 группы на RF-плату |
| Видеоинтерфейс | HDMI для внешнего монитора |
| USB | 2 × USB 3.0 Type-A |
| LAN | Ethernet RJ-45, 1000 Мбит/с |
Временная база, внешний опорный сигнал и триггер
| Параметр | Значение |
|---|---|
| Максимальный дрейф опорной частоты | ±50 ppb / 2 years, тип. |
| Время прогрева | 30 минут |
| Внешний опорный вход/выход | BNC input / BNC output |
| Синусоидальный reference | 10 МГц |
| Прямоугольный reference | 10 МГц, duty cycle > 40% |
| Диапазон входного напряжения | 0,4-2 Vpp |
| Импеданс | 50 Ом nominal |
| Внешний триггер | BNC input / BNC output |
| Гарантия | 1 год |
| Рекомендуемый интервал калибровки | 1 год |
Передняя и задняя панели
| № | Интерфейс | № | Интерфейс |
|---|---|---|---|
| 1 | Кнопка включения | 8 | USB / LAN / HDMI |
| 2 | RF3 IN/OUT | 9 | TRIG OUT |
| 3 | RF3 OUT | 10 | TRIG IN |
| 4 | RF4 OUT | 11 | 10 MHz OUT |
| 5 | RF1 IN/OUT | 12 | 10 MHz IN |
| 6 | RF1 OUT | 13 | Вход питания |
| 7 | RF2 OUT | 14 | Сетевой выключатель |
Опции и составные модули
| Артикул | Наименование | Описание |
|---|---|---|
| Аппаратное обеспечение | ||
| YC-H-B001 | YC1100 Base Hardware Platform | Базовая аппаратная платформа: шасси, материнская плата и другие аппаратные компоненты. |
| YC-H-B100 | YC1100 Control Unit | Главный контроллер. |
| YC-H-B200 | YC1100 Baseband Processing Unit | Цифровой модуль обработки базовой полосы. |
| YC-H-B300 | YC1100 Sub6G RF Processing Unit | RF-модуль Sub-6 GHz, 2T2R. |
| Программное обеспечение | ||
| YC-S-A001 | 5G System Simulation Master Control Software V1.0 | Базовое framework-ПО YC1100 и пользовательский интерфейс. |
| YC-S-S100 | 5G System Simulation High-Layer Protocol Software V1.0 | Базовые функции высокоуровневого стека 5G NR Release 15. Совместно с PHY обеспечивает необходимые для SISO-сценариев процедуры: broadcast, random access, registration, paging и установление reference measurement channel. |
| YC-S-S101 | 5G System Simulation Physical Layer Software V1.0 | Базовые функции физического уровня 5G NR Release 15. Совместно с high-layer software обеспечивает SISO-сценарии и соответствующие сигнальные процедуры. |
| YC-S-S102 | 5G RedCap System Simulation Software V1.0 | Функции моделирования 5G RedCap, включая broadcast, random access и установление reference measurement channel. |
| YC-S-S100A | 5G System Simulation NSA Protocol Software V1.0 | Базовые функции LTE PHY и протокольного стека для RF-комплексных и conformance-тестов 5G NSA терминалов в режиме SISO. |
| YC-S-M100A | 5G FR1 UE RF Transmitter Power Test Software V1.0 | Измерение мощности передатчика 5G-терминала. |
| YC-S-M100B | 5G FR1 UE RF Receiver Throughput Test Software V1.0 | Тестирование throughput 5G-терминала и статистика BLER. |
