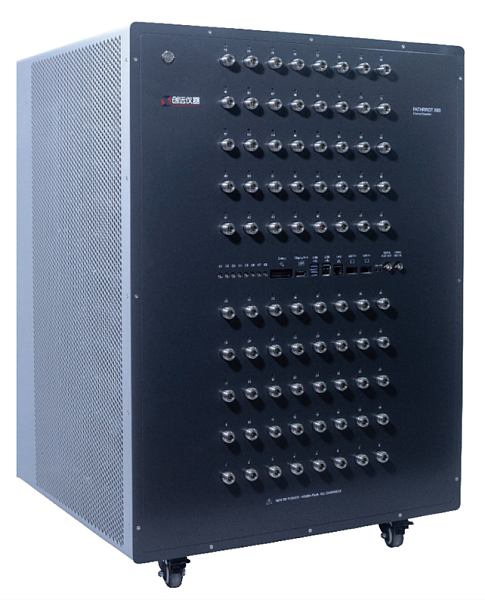

PATHRROT X80 Эмулятор канала
Ключевые особенности
- Масштабируемая архитектура MIMO: поддержка конфигураций до 64×8 с возможностью каскадирования и до 2048 каналов замирания в одном приборе
- Работа с помехами (Jamming): встроенные генераторы прицельных помех стандартов LTE и 5G NR, а также импульсных, свип- и многотональных сигналов для задач РЭБ
- Актуальные стандарты: полная поддержка 3GPP TR 38.901/38.873 (5G NR CDL), LTE, WCDMA, GSM, а также моделей для Wi-Fi (802.11n/ac/ax)
- Высокая точность: уровень собственных шумов менее –164 дБм/Гц и низкий EVM позволяют тестировать чувствительные приемники
- Реалистичная динамика: максимальный доплеровский сдвиг до ±10 МГц для моделирования высокоскоростных объектов и задержки до 1000 мс для имитации спутниковых каналов
- Производство базовых станций и терминалов: интеграция и регрессионное тестирование 5G NR и LTE-A, проверка новых версий ПО в автоматическом режиме 7×24
- Разработка чипов: верификация алгоритмов MIMO и исследование помехоустойчивости на ранних этапах
- Оборонная и аэрокосмическая промышленность: моделирование боевой электромагнитной обстановки (РЭБ), испытания систем спутниковой связи и авиационной электроники
- Автомобильная электроника (V2X): эмуляция движения транспортных средств в различных дорожных и климатических условиях
- Научные исследования: изучение характеристик распространения радиоволн, отработка методов помехозащиты в лабораторных условиях
- Системные интеграторы: тестирование характеристик терминалов и базовых станций в составе комплексных решений
Системные параметры
- Максимальное количество РЧ-каналов: 80 TRX
- Поддерживаемые конфигурации MIMO: 2×2, 4×4, 8×8, 16×8, 32×8, 64×8, 64×16 (с каскадированием)
- Максимальное число каналов замирания: 2048
- Максимальное число лучей на канал замирания: 32
- Полоса сигнала: 200 МГц
- Максимальная моделируемая задержка: 1000 мс
- Максимальный разброс задержек: 25 мкс
- Разрешение по задержке: 4,1 нс
- Максимальный доплеровский сдвиг: ±10 МГц
- Динамический диапазон замираний: 120 дБ
- Диапазон рабочих частот: 400 МГц – 6 ГГц
- Количество РЧ-гетеродинов: 40
- Диапазон входной мощности: от –40 дБм до +37 дБм (пиковое значение)
- Диапазон выходной мощности: от –120 дБм до –10 дБм (среднеквадратичное)
- Точность выходной мощности: ±1 дБ (при мощности > –60 дБм)
- Собственный шум: менее –164 дБм/Гц (при выходной мощности < –40 дБм)
- Развязка между каналами: менее –50 дБ
- КСВ портов (VSWR): ≤ 1,3
- EVM сквозного тракта: менее –40 дБ (RMS) для 5G NR, 100 МГц, 256 QAM, 2,6 ГГц
- Типы замираний: постоянный, Рэлея, Райса, Накагами, логнормальный, Suzuki, чистый Доплер, Гауссов, Баттерворта, пользовательские (загрузка ASC-файлов)
- Стандартные модели каналов: 3GPP TR 38.901 / 38.873 (5G NR CDL), LTE, WCDMA, GSM, 802.11n/ac/ax
- Типы генерируемых помех:
Узкополосная / широкополосная AWGN
Прицельная помеха стандарта LTE
Прицельная помеха стандарта 5G NR
Следящая по частоте помеха
Импульсная помеха
Свип-помеха
Дополнительные возможности
- Поддержка OTA-тестирования в безэховых камерах
- Встроенная функция измерения входной мощности в реальном времени
- Интерфейс для загрузки сторонних моделей каналов
- Аппаратный триггер Start/Stop
- Возможность интеграции в автоматизированные тестовые стенды
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
