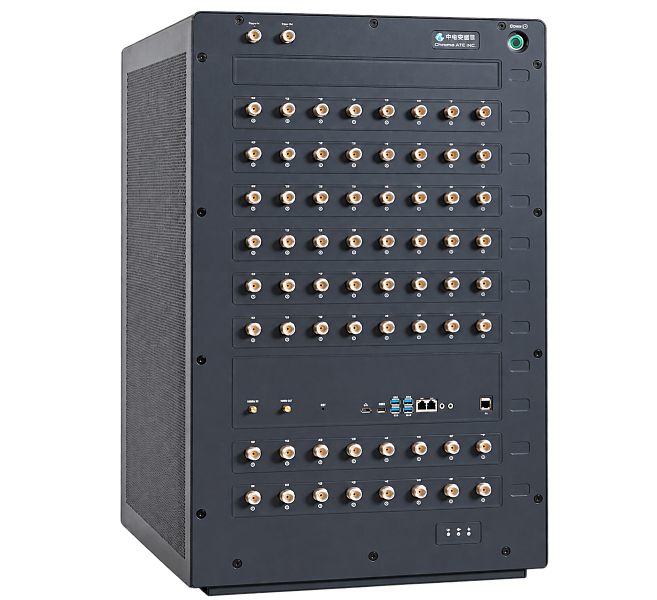

Эмулятор беспроводного канала KSW-WNS02B / KSW-WNS04
- Широкий диапазон конфигураций — от 2 до 80 РЧ-каналов в одном устройстве (до 5120 каналов с замираниями)
- Большая полоса — до 2 ГГц на канал, агрегация несущих до 4 ГГц
- Расширенный частотный диапазон — базовый диапазон 1,5 МГц … 7,5 ГГц, опция расширения до 67 ГГц
- Высокая точность — EVM ≤ 1 % (256QAM, 100 МГц, 2 ГГц); разрешение установки мощности 0,1 дБ
- Модели каналов — Рэлея, Райса, Накагами, Судзуки, пользовательские и др.; встроенные стандартные модели COST207, GSM/EDGE, 3GPP LTE, ITU-R, HIPERLAN/2 и др.
- Сетевые топологии — поддержка MESH/MANET (до 64 узлов), Ad Hoc, OTA MIMO, Massive MIMO
- Динамическое моделирование — задержка от 4,5 мкс до 1 с (шаг 0,1 нс), доплеровский сдвиг до ±6 МГц, кодовый доплер до 30 Мах
- Встроенные помехи — AWGN/CW, а также опции гребенчатых, импульсных, сканирующих и равномерно распределённых помех
- Высокая развязка — до 130 дБ (≤ 6 ГГц)
- Удалённое управление — Gigabit / 10-Gigabit Ethernet, дистанционное управление и синхронизация
Модификации
| Модель | Назначение | РЧ-каналы | Полоса канала | Ключевые особенности |
|---|---|---|---|---|
| KSW-WNS02B | MIMO-эмулятор | до 64 | 100 / 200 / 400 МГц (опция 1,6 ГГц агрегация) | Компактное исполнение, опция большой задержки (до 100 мс), расширение до 40 ГГц |
| KSW-WNS04A | Сетевая организация связи | до 80 | 20 / 300 / 500 / 1000 МГц, опция 2000 МГц | До 5120 каналов с замираниями, до 48 многолучевых составляющих, сети MANET до 64 устройств |
| KSW-WNS04B | Сетевая организация связи | до 32 | 20 / 300 / 500 / 1000 / 2000 МГц |
До 24 многолучевых составляющих, сети MESH/MANET до 8 устройств |
Области применения
- Испытания систем Massive MIMO и фазированных антенных решёток (ФАР)
- Эмуляция каналов беспроводной связи 5G/6G и спутниковых систем
- OTA-испытания MIMO и радиоприёмных устройств
- Полунатурные испытания БПЛА, спутников, навигационных и радиопеленгационных систем
- Моделирование самоорганизующихся сетей (Ad Hoc) и динамических орбитальных сценариев
Технические характеристики (типовые)
| Параметр | Значение |
|---|---|
| Диапазон частот | 1,5 МГц … 7,5 ГГц (опция до 67 ГГц) |
| Диапазон входной мощности | –40 дБм … +30 дБм |
| Диапазон выходной мощности | –120 дБм … +5 дБм |
| Точность выходной мощности | ±1 дБ |
| Фоновый шум | ≤ –162 дБм/Гц |
| КСВ портов | ≤ 1,6 (≤ 6 ГГц), ≤ 2,0 (≤ 40 ГГц) |
| Интерфейсы | Gigabit Ethernet, 10-Gigabit Ethernet, опорный 10 МГц |
| Управление | Дистанционное, автоматическая калибровка |
Дополнительные опции
- Преобразователь частоты (расширение до 67 ГГц, мгновенная полоса 2 ГГц)
- ПО динамического моделирования DMT (3D-моделирование Ad Hoc, импорт TLE/STK, диаграмм направленности антенн, пеленгация ФАР)
- Расширенные помеховые сценарии
- Опция агрегации несущих и кодового доплера
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
