PATHRROT X16P Transcom Instruments Эмулятор канала
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Описание
Эмулятор канала PATHRROT X16P (Channel Simulator) — это профессиональный прибор реального времени для тестирования радиооборудования в условиях, максимально приближенных к реальной эксплуатации. Устройство позволяет перенести сложнейшие полевые испытания в лабораторию, моделируя любые сценарии движения, застройки и помеховой обстановки.

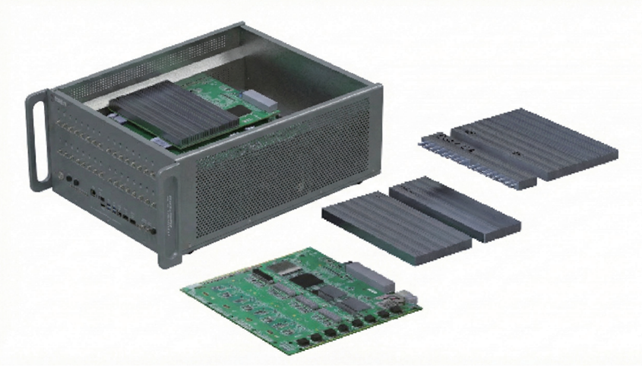

Благодаря инновационной модульной архитектуре с разделением цифровой базовой полосы и радиочастотного тракта, X16P обеспечивает высокую масштабируемость и гибкость при построении измерительных стендов любой сложности.
Ключевые особенности
- Полное покрытие диапазонов: от 1,5 МГц до 7,5 ГГц (базовый блок) с возможностью конверсии до 170 ГГц (Ka/Ku-диапазоны)
- Широкая полоса: 600 МГц на канал с расширением до 1,2 ГГц
- Гибкая конфигурация: поддержка режимов 16×16 MIMO (однонаправленный) и 8×8 (двунаправленный)
- Высочайшая точность синхронизации: межканальная фазовая согласованность ±1° при общем гетеродине — критически важно для Massive MIMO
- Работа в реальном времени: минимальная системная задержка менее 3 мкс
Сферы применения
- Прибор охватывает полный спектр задач гражданской и оборонной промышленности:
- Тестирование оборудования 5G в диапазонах FR1 и FR2 (mmWave)
- Разработка и сертификация устройств WiFi 7 (802.11be) и всех предшествующих поколений
- Моделирование спутниковых каналов связи (NTN), включая низкоорбитальные спутники (LEO) с задержками до 1 секунды
- Испытания транспортных систем V2X (Vehicle-to-Everything) в движении
- Создание сценариев радиоэлектронной борьбы и моделирование сложной помеховой обстановки
- Научные исследования и разработка алгоритмов для перспективных стандартов связи
Технические характеристики
Системные параметры
- Количество каналов: 4–16 TRx
- Количество гетеродинов (LO): 1–32
- Максимальная полоса одного канала: 600 МГц
- Максимальная полоса при внутреннем объединении: 1200 МГц
Радиочастотные параметры (RF)
- Диапазон рабочих частот: 1,5 МГц – 7,5 ГГц (расширение до 170 ГГц с внешней конверсией)
- Диапазон выходной мощности: от –120 до +5 дБм (пиковое значение)
- Точность установки выходной мощности: ±1 дБ (при выходной мощности ≥ –80 дБм), ±1,5 дБ (при мощности < –80 дБм)
- Уровень собственных шумов (сквозной тракт 1×1): менее –160 дБм/Гц
- Коэффициент стоячей волны (VSWR) вход/выход: ≤ 1,6 (до 6 ГГц), ≤ 1,8 (6–7,5 ГГц)
- Межканальная фазовая согласованность: ±1° (при общем гетеродине)
- Межканальная амплитудная согласованность: ±1 дБ
- Межканальная задержка (согласованность): ±1 нс
- Точность частоты: 10⁻⁷
- EVM сквозного тракта 1×1: ≤ 0,8% (2 ГГц, 100 МГц, OFDM, 256QAM)
Параметры базовой полосы
- Максимальное количество лучей в одном канале замирания: 48
- Разрешение по задержке: 0,1 нс
- Минимальная системная задержка: ≤ 3 мкс
- Максимальная моделируемая задержка: 1 с
- Максимальный доплеровский сдвиг несущей: ±10 МГц
- Максимальный доплеровский разброс: ±20 кГц
Поддерживаемые модели и стандарты
- Модели замираний: постоянный, Рэлея, Райса, Накагами, Гауссов, логнормальный, Suzuki, пользовательские
- Стандартные модели каналов: полная поддержка 3GPP (38.901, 38.827, 38.811), ITU (P.526–P.2001), SCM/SCME, WINNER, COST207, JTC, HIPERLAN/2
- Типы помех: однотональные, многотональные, AWGN, импульсные, пользовательские

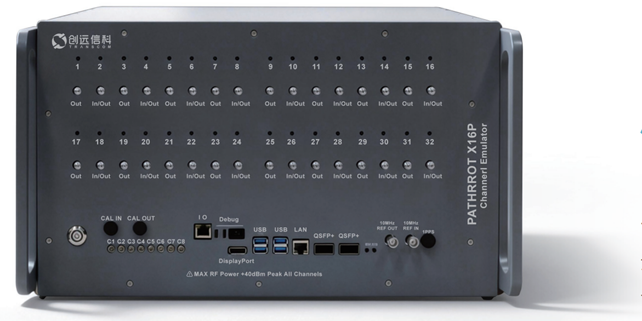

Интерфейсы и индикация
Лицевая панель- 16 разъемов RF IN / 16 разъемов RF OUT
- Индикаторы состояния каналов (CH STATUS LED):
Зеленый — нормальная работа
Мигающий — активный режим эмуляции
Синий — канал выбран в графическом интерфейсе
Красный — предупреждение (перегрев, обрыв, сбой)
Задняя панель
- Входы/выходы синхронизации: 10 МГц Ref In/Out, 1PPS
- Высокоскоростные интерфейсы: LAN QSFP+ (2 порта)
- Управляющие разъемы для подключения внешних устройств (поворотные столы, контроллеры камер)
- Интерфейс синхронизации RS485
- 4 порта USB, DisplayPort, LAN
Дополнительные возможности
- Полностью автоматическая калибровка тракта (не требует внешнего векторного анализатора цепей)
- Встроенный анализатор спектра с отображением мощности в реальном времени
- Функция генерации сигналов (однотональные, многотональные, пользовательские)
- Захват цифровых IQ-сигналов
- Пассивное тестирование диаграммы направленности антенн
- Поддержка разработки вторичных приложений через SDK/API
- Интуитивно понятный графический интерфейс с возможностью графического редактирования сценариев
Габариты
678 мм × 457 мм × 259 ммВозможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
