Teledyne LeCroy Xena Z01t Odin — 6-портовый генератор и анализато
Teledyne LeCroy Xena Z01t Odin — 6-портовый тестовый модуль Automotive Ethernet L2–L3 для проверки автомобильных ECU и сетевых компонентов. Поддерживает 100BASE-T1 и 1000BASE-T1, генерацию и анализ Ethernet-трафика, тесты RFC2544/2889/3918 и Y.1564, а также автоматизацию через Xena OpenAutomation.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Teledyne LeCroy Xena Z01t Odin — 6-портовый тестовый модуль Automotive Ethernet L2–L3 для проверки автомобильных ECU и сетевых компонентов. Поддерживает 100BASE-T1 и 1000BASE-T1, генерацию и анализ Ethernet-трафика, тесты RFC2544/2889/3918 и Y.1564, а также автоматизацию через Xena OpenAutomation.
Модели
Z01t Odin
Генератор Ethernet-трафика 1 Гбит/с с 6 медными портами 100/1000M Base-T1

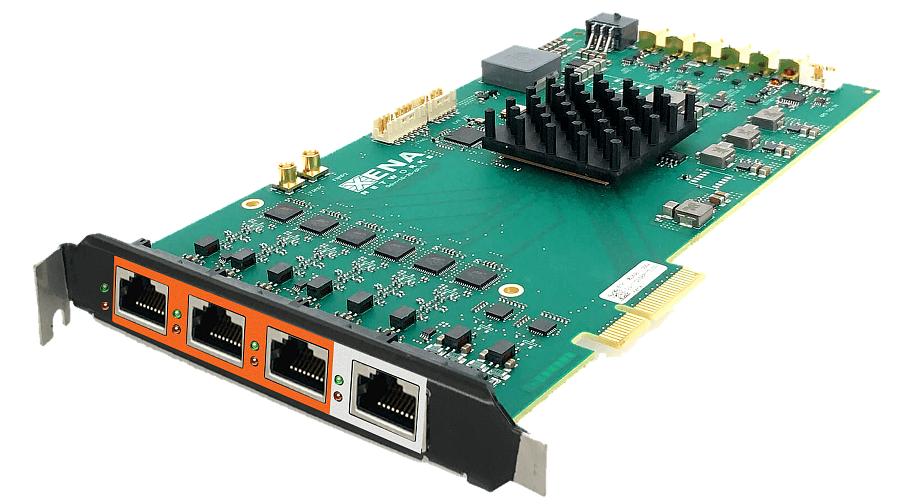

Z01t Odin — двухскоростной 6-портовый генератор Ethernet-трафика 1 Гбит/с / 100 Мбит/с, предназначенный для тестирования Automotive Ethernet.
Модуль оснащён нативными интерфейсами 1000BASE-T1 и 100BASE-T1, что делает его подходящим для тестирования Automotive Ethernet на скоростях до 1 Гбит/с.
В комплект входит полный набор тестового программного обеспечения в составе Xena Value Pack, включая предопределённые тестовые наборы RFC 2544 и комплексные средства автоматизации тестирования.
Z01t Odin доступен для 4U 12-слотового шасси Xena B720/2400 и для компактного 1U шасси, рассчитанного на удобную транспортировку.
Ключевые особенности: Teledyne LeCroy Xena Z01t Odin — 6-портовый генератор и анализатор Automotive Ethernet
•Предназначен для тестирования Automotive Ethernet.
•Нативные интерфейсы 1000BASE-T1 и 100BASE-T1.
•Выбор шасси.
•Предопределённые тестовые наборы RFC 2544.
•Широкие возможности автоматизации.
Распиновка разъёмов
Рисунок 1. Распиновка RJ45 и полярность портов Z01t Odin
Функции уровня портов
| Категория интерфейса | Ethernet 100/1000M. |
| Общее количество тестовых портов, настраиваемых программно | 6 × 100/1000M. |
| Варианты интерфейса | 1000BASE-T1 или 100BASE-T1. |
| Количество физических интерфейсов | 6 × RJ45 (100/1000M). |
| Статистика порта (размер счётчика: 64 бита) |
Состояние линка, ошибки FCS, Pause Frames, ARP/PING, внесение ошибок, training packet. Весь трафик: RX и TX Mbit/s, packets/s, packets, bytes. Трафик без test payload: RX и TX Mbit/s, packets/s, packets, bytes. |
| Настраиваемый Inter Frame Gap (IFG) | Настраивается от 16 до 56 байт; значение по умолчанию — 20B (12B IFG + 8B preamble). |
| Регулировка линейной скорости передачи | Возможность регулировки эффективной линейной скорости путём принудительного задания idle gaps, эквивалентных -1000 ppm, с шагом 10 ppm. |
| ARP/PING | Поддерживается; IP- и MAC-адрес настраиваются для каждого порта. |
| Обновление в полевых условиях | Система полностью обновляется в полевых условиях до новых версий продукта, включая образы FPGA и программное обеспечение. |
| Гистограммы (размер счётчика: 64 бита) | Две гистограммы в реальном времени на порт. Каждая гистограмма может измерять распределение длины RX/TX-пакета, IFG, джиттера или задержки для всего трафика, определённого потока или фильтра. |
| Tx disable | Включение/отключение медного линка. |
| IGMPv2 multicast join/leave | Непрерывный IGMPv2 multicast join с настраиваемым интервалом повтора. |
| Характеристики генератора |
Начальная точность: 3 ppm. Дрейф частоты за первый год: ±3 ppm; за 15 лет: ±15 ppm. Температурная стабильность: ±20 ppm; общая стабильность: ±35 ppm. |
Механизмы передачи
| Количество передаваемых потоков на порт | 256 на линейной скорости. Каждый поток может генерировать миллионы потоков трафика с использованием модификаторов полей. |
| Вставка тестовой полезной нагрузки на поток | Генерация пакетов на линейной скорости с опциональной вставкой в каждый пакет временных меток, номеров последовательности и сигнатуры целостности данных. |
| Статистика потока (размер счётчика: 64 бита) | TX Mbit/s, packets/s, packets, bytes, FCS error. |
| Профили полосы пропускания | Можно задавать размер и плотность burst. Равномерные и burst-профили полосы пропускания могут чередоваться. |
| Модификаторы полей | 16-битные модификаторы полей заголовка в режимах inc, dec или random. Для каждого модификатора настраиваются bit-mask, repetition, min, max и step. 6 модификаторов на поток. |
| Управление длиной пакета | Fixed, random, butterfly и incrementing распределения длины пакета от 56 до 16384 байт. |
| Полезная нагрузка пакета | Повторяемый пользовательский шаблон длиной от 1 до 18B, а также 8-битный инкрементируемый шаблон. |
| Генерация ошибок | Пакеты недостаточной длины — минимум 56B, избыточной длины — максимум 16384; внесение sequence, misorder, payload integrity и FCS errors. |
| Поддержка заголовков TX и автоматическое декодирование RX | Ethernet, Ethernet II, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, MPLS, PBB или полностью задаваемый пользователем заголовок. |
| Pause Frames | Реакция на входящие Pause и PFC (Priority-based Flow Control) frames. |
| Режимы планирования пакетов |
Normal (stream interleaved mode) — стандартный режим планирования, точные скорости, небольшие вариации межкадрового интервала. Strict Uniform — режим с полностью равномерным межкадровым интервалом, допускается небольшое отклонение от настроенных скоростей. Sequential packet scheduling — потоки непрерывно планируются в последовательном порядке с настраиваемым количеством пакетов на поток. Burst — пакеты потока организуются во всплески. Всплески активных потоков образуют burst group. Пользователь задаёт время от начала одной burst group до начала следующей. |
Механизм приёма
| Количество отслеживаемых Rx-потоков на порт | 2016 на линейной скорости. |
| Автоматическое определение test payload для принятых пакетов | Отчётность в реальном времени по статистике и задержке, потерям, целостности payload, ошибкам последовательности и ошибкам нарушения порядка. |
| Измерение джиттера | Измерение Jitter (Packet Delay Variation) соответствует стандарту MEF10 с точностью 8 нс. Джиттер может измеряться максимум на 32 потоках. |
| Статистика потока |
RX Mbit/s, packets/s, packets, bytes. Потери, ошибки целостности payload, sequence errors, misorder errors. Минимальная, максимальная и средняя задержка. Минимальный, максимальный и средний джиттер. |
| Точность измерения задержки | ±8 нс. |
| Разрешение измерения задержки | 8 нс. Измерения задержки могут калиброваться для исключения задержки трансиверных модулей. |
| Количество фильтров |
6 × 64-битных пользовательских match-term шаблонов с mask и offset. 6 × условий сравнения длины кадра — longer, shorter. 6 × пользовательских фильтров, задаваемых логическими комбинациями AND/OR из match- и length-условий. |
| Статистика фильтра | Для каждого фильтра: RX Mbit/s, packets/s, packets, bytes. |
Захват Ethernet 100/1000M
| Критерии захвата | Весь трафик, поток, ошибки FCS, совпадение фильтра или трафик без test payload. |
| Триггеры запуска/остановки захвата | Запуск и остановка: none, FCS error, filter match. |
| Ограничение захвата на пакет | 16–16384 байт. |
| Буфер захвата на линейной скорости на порт | 16 kB. |
| Буфер захвата на низкой скорости на порт (10 Mbit/s) | 4096 пакетов любого размера. |
Аппаратные характеристики
| Максимальная мощность | 10W. |
| Масса | 0.33 lbs (0.15 kg). |
| Условия эксплуатации |
Рабочая температура: 10–35°C. Температура хранения: -40–70°C. Влажность: 8–90%, без конденсации. |
| Нормативные требования | FCC (US), CE (Europe). |
Информация для заказа
| Продукт | Описание | Код продукта |
|---|---|---|
| Z01tc Odin | XenaCompact 1U chassis with 1GE 2-speed test module for 6 × 100/1000M Base-T1 copper. | C-Odin-1G-3S-6P-T1-RJ45 |
| Z01t Odin | 1GE 2-speed test module for 6 × 100/1000M Base-T1 copper. | Odin-1G-3S-6P-T1-RJ45 |
Характеристики Teledyne LeCroy Xena Z01t Odin — 6-портовый генератор и анализатор Automotive Ethernet 100/1000BASE-T1
Документация Teledyne LeCroy Xena Z01t Odin — 6-портовый генератор и анализатор Automotive Ethernet 100/1000BASE-T1
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
